Seri Komponen Pneumatik

SOLH HFZ panduan linier gripper pneumatik paralel dapat dipertukarkan secara langsung dengan seri SMC MHZ2. Ini mengadopsi transmisi sinkron rak & pinion ganda yang terintegrasi dengan panduan linier bola untuk kekakuan tinggi dan ketahanan beban offset yang sangat baik. Tersedia tiga varian aktuasi: HFZ kerja ganda standar; HFSZ kerja tunggal yang biasanya tertutup (pegas menahan benda kerja ketika udara terputus); HFTZ kerja tunggal biasanya terbuka (pegas melepaskan benda kerja saat udara hilang). Ukuran lubang berkisar antara 6 hingga 40 mm dengan akurasi posisi berulang ±0,01~±0,02 mm. Beberapa opsi pemasangan mencakup penyadapan bawah, pemasangan samping, dan tipe N lubang tembus. Alur sensor dua sisi dan cincin magnetik internal mendukung sakelar magnetik seri M9 untuk umpan balik terbuka/tertutup. Cocok untuk penjepitan eksternal dan cengkeraman perluasan internal. Aksesori opsional mencakup penutup debu, segel suhu tinggi, dan gemuk food grade NSF-H1. Kekuatan penjepitan efektif berkurang dengan perpanjangan rahang yang menggantung; faktor keamanan ≥1,5 diperlukan selama perhitungan beban. Banyak digunakan pada efektor ujung robot, elektronik 3C, perangkat keras presisi, cetakan injeksi, dan stasiun pegangan presisi otomasi pengemasan, terutama untuk aplikasi yang memerlukan penahan atau pelepasan pengaman mematikan daya dan kondisi kerja dengan beban offset lateral.

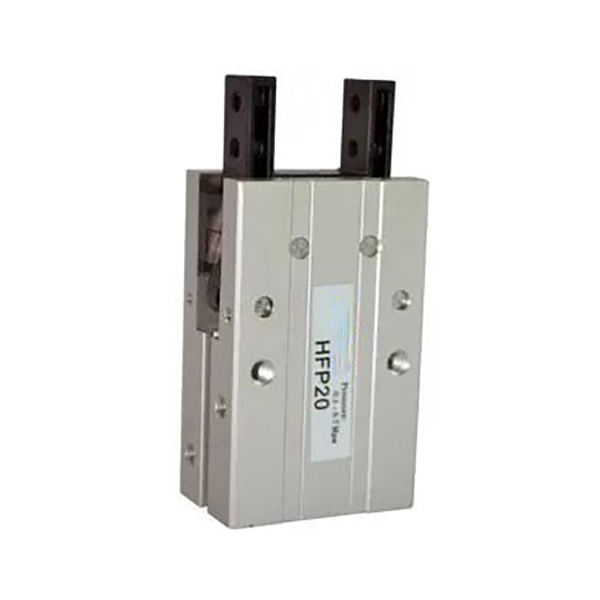

SOLH HFP gripper pneumatik paralel tipe tuas yang ekonomis mengadopsi transmisi linkage tuas mekanis sebagai solusi cengkeraman ringan yang hemat biaya. Ukuran lubang mencakup 10/16/20/25/32 mm. Rahang menutup saat piston memanjang dan terbuka saat ditarik kembali; gaya penjepit 20%~30% lebih tinggi dari gaya pembuka untuk menahan benda kerja dengan andal. Lubang pemasangan tersedia di tiga sisi: samping, bawah dan belakang. Magnet permanen internal berfungsi dengan sakelar magnetik CS1-G untuk umpan balik status terbuka/tertutup. Pelat isolasi gesekan logam mengurangi abrasi untuk beradaptasi dengan operasi berkelanjutan siklus tinggi. Diposisikan sebagai alternatif ekonomis terhadap gripper pemandu linier seperti HFZ dan MHZ2, alat ini cocok untuk aplikasi beban ringan & sedang yang sensitif terhadap biaya. Dianjurkan untuk melakukan perawatan gemuk secara berkala pada sambungan tuas. Banyak digunakan untuk penanganan komponen plastik 3C frekuensi tinggi, perangkat keras bercap mini, dan komponen kemasan kecil. Tidak direkomendasikan untuk kondisi dengan beban offset berat yang terus-menerus atau persyaratan perakitan presisi sangat tinggi.

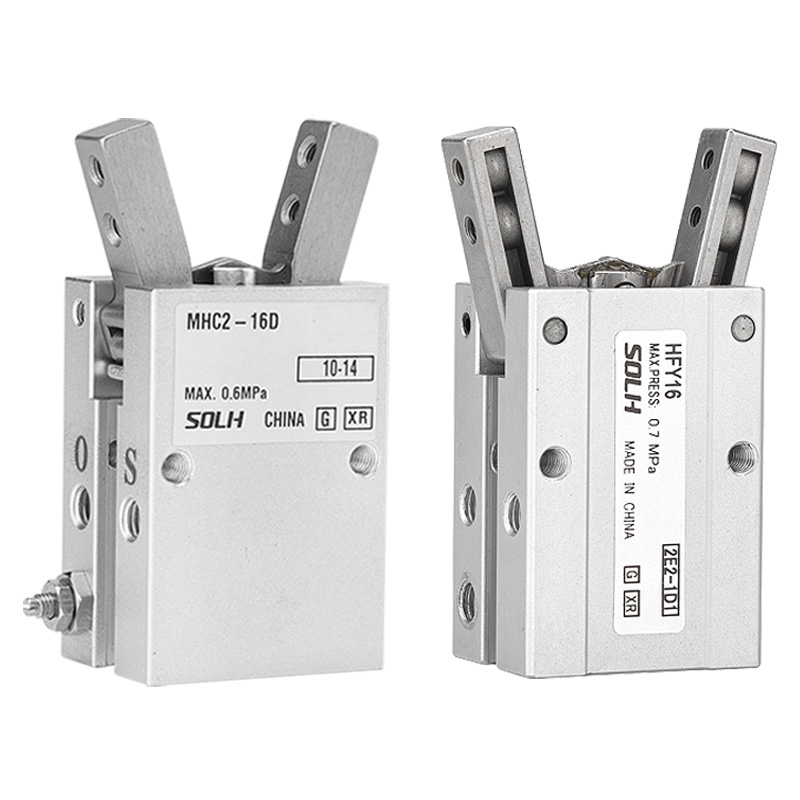

SOLH HFY Y-type pivot swing pneumatic gripper berfungsi sebagai alternatif pengganti SMC MHC2 yang hemat biaya. Digerakkan oleh linkage pivot piston tunggal dengan amplifikasi torsi tuas. Dua varian ditawarkan: HFY akting ganda dan HFTY akting tunggal biasanya terbuka. Jangkauan ayunan mencapai +30°/-10° dengan total sudut ayunan efektif sekitar 40°. Katup throttle internal yang dapat disesuaikan memungkinkan pengaturan kecepatan independen untuk membuka dan menutup, dan akurasi posisi berulang mencapai ±0,02 mm. Ukuran lubang mencakup 6/10/16/20/25/32 mm. Tersedia tiga permukaan pemasangan (bawah, samping, belakang). Cincin magnetik internal kompatibel dengan sakelar magnetik CMSH dan DS1-G untuk umpan balik sinyal batas. Ini ideal untuk pembungkus luar yang mencengkeram bagian miniatur yang bulat, melengkung, dan tidak beraturan di bawah ruang pemasangan terbatas dan kondisi penanganan beban ringan berfrekuensi tinggi. Selama pemilihan, perhatikan bahwa torsi penjepitan berkurang seiring dengan perpanjangan rahang yang menggantung; faktor keamanan ≥1,5 diperlukan untuk verifikasi beban. Dibandingkan dengan MHC2 asli, HFY memiliki sudut ayunan yang sedikit lebih sempit namun mendukung pemasangan tiga sisi dengan kinerja biaya yang unggul. MHC2 asli direkomendasikan jika rentang ayunan yang lebih lebar atau fungsi penahan mati yang biasanya tertutup diperlukan.

SOLH HFR pivot-linkage Gripper pneumatik bukaan lebar 180° digerakkan oleh linkage piston untuk memutar rahang. Setiap rahang berayun hingga 90°, membentuk garis lurus saat dibuka penuh untuk memberikan jarak bebas maksimum dan menghilangkan gangguan mekanis selama pengambilan dan penempatan. Ukuran lubang mencakup 10/16/20/25/32 mm dengan desain akting ganda murni. Sudut overclose -2°~-5° memastikan penjepitan stabil. Tersedia tiga permukaan pemasangan (samping, bawah, belakang); menemukan lubang pin di alas akan meningkatkan akurasi perakitan, dan pemasangan melalui lubang sufiks-N bersifat opsional. Semua model dilengkapi dengan magnet permanen internal dan alur sensor yang kompatibel dengan sakelar magnetik CMSH. Struktur rahang tahan debu yang dioptimalkan dan pemisah logam anti-gesekan menghasilkan masa pakai lebih dari 5 juta siklus untuk lingkungan bengkel yang cukup berdebu. Banyak digunakan untuk mencengkeram dan membalik benda kerja dengan rongga dalam, wadah plastik besar, dan material kotak. Pegangan ayun berpenggerak roda gigi MHW2 dapat dipertimbangkan untuk aplikasi beban sedang jika jarak penghindaran ekstrem tidak diperlukan. Margin keamanan minimal 30% harus disediakan selama penghitungan torsi; overhang rahang yang diperpanjang sangat mengurangi torsi penjepitan yang efektif.

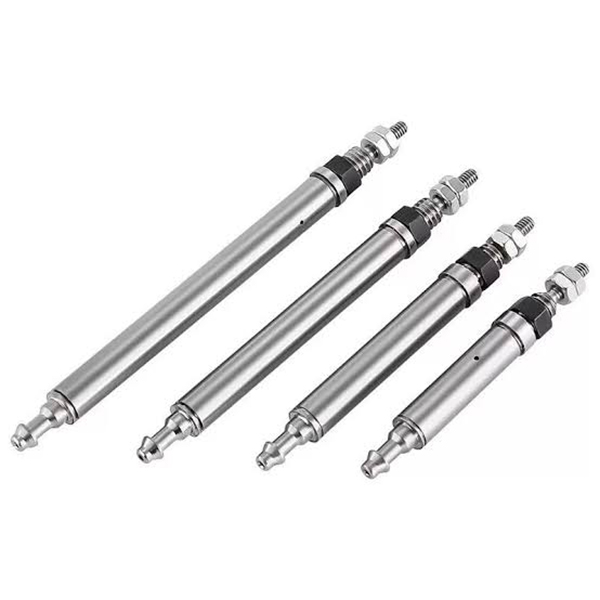

Silinder pneumatik pin ultra-miniatur SOLH CJ1 dapat dipertukarkan dengan model SMC yang setara, ditawarkan dalam ukuran lubang φ2,5 dan φ4. φ2.5 hanya merupakan pengembalian pegas akting tunggal, sedangkan φ4 mendukung versi akting tunggal dan akting ganda. Ramping dan sangat ringan (2~3,5g), tidak dilengkapi bantalan internal untuk respons cepat. Port udara sisi batang dapat diputar ±90° untuk memfasilitasi tata letak pipa. Benang eksternal di kedua ujungnya memungkinkan pemasangan aksial langsung tanpa tanda kurung tambahan. Ini menghasilkan gaya dorong mulai dari 0,64 hingga 6,3 N pada 0,5 MPa, cocok untuk beban mikro di bawah 100 g untuk menghindari kerusakan akibat benturan pada benda kerja kecil yang halus. Segel NBR mendukung pengoperasian bebas oli untuk lingkungan yang bersih. Diterapkan secara luas dalam tugas tarik-tarik frekuensi tinggi pukulan pendek termasuk pengujian ketahanan tombol 3C, pelepasan chip, pemosisian komponen mikro, penyempurnaan instrumen presisi, dan aktuator miniatur untuk perangkat medis. Faktor keamanan dorong minimal 50% direkomendasikan selama seleksi.

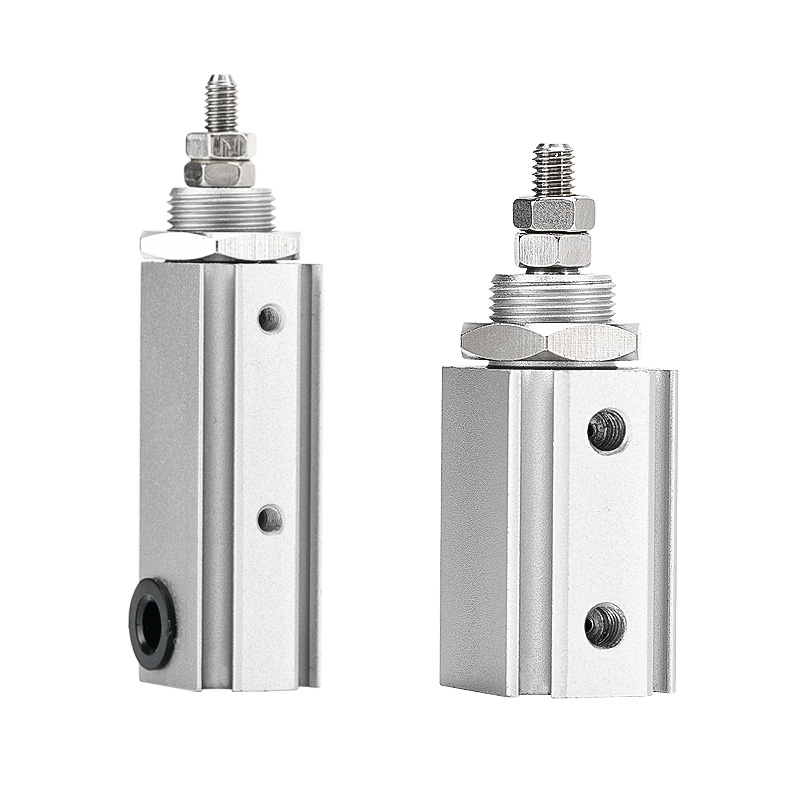

Silinder pneumatik pin kerja ganda kompak SOLH CJP2 sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Ukuran lubang termasuk Ø4/6/10/16 mm, dibagi menjadi CJP2 (tanpa magnet) dan CDJP2 (cincin magnet internal). Desain akting ganda murni dilengkapi dengan bantalan karet di kedua ujungnya untuk mengurangi benturan dan kebisingan. Dibandingkan dengan seri CJP lama, seri ini mengadopsi konstruksi bodi yang lebih pendek dan mencapai pengurangan bobot 55%~65%. Tersedia enam gaya pemasangan: dasar, panel, flensa, dudukan kaki, dan lainnya, cocok untuk pemasangan tertanam, pengikatan aksial, dan perakitan lateral. Semua ukuran dilengkapi dengan cincin magnet; bahkan varian minimum Ø4 mendukung sakelar magnetik ganda seri M9 untuk umpan balik posisi dua arah. Laras aluminium anodisasi keras dan segel NBR memungkinkan pengoperasian bebas oli dengan masa pakai lebih dari 3 juta siklus dan daya dorong dua arah yang stabil. Banyak digunakan untuk aplikasi tarik-dorong dua arah langkah pendek seperti ejeksi komponen mikro di industri 3C, pengujian ketahanan tombol, penyempurnaan instrumen presisi, dan aktuator miniatur untuk peralatan medis. Margin keamanan muatan minimal 30% harus dicadangkan selama pemilihan. Pilih CJP kerja tunggal jika diperlukan pengembalian pegas, dan silinder ultra-mini CJ1 untuk ruang muatan ultra-ringan yang sangat terbatas.

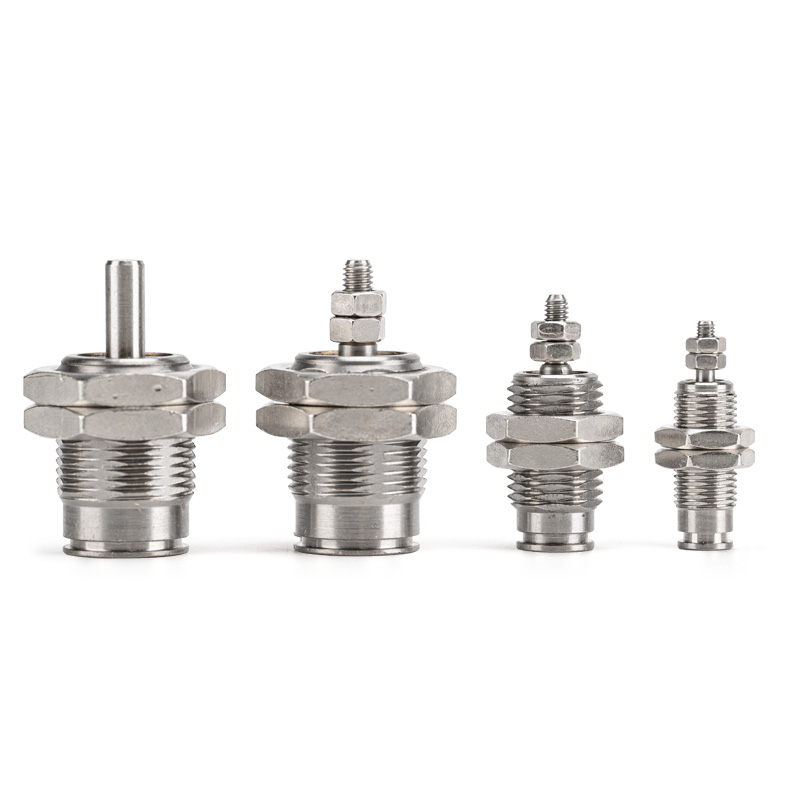

Silinder pneumatik pin mikro pengembalian pegas kerja tunggal SOLH CJP sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Ukuran lubang mencakup Ø4/6/10/16 mm, termasuk varian CJP (tanpa cincin magnet) dan CDJP (cincin magnet internal). Desain aksi tunggal memanjang di bawah pasokan udara dan memendek secara otomatis melalui pegas saat udara terputus dengan fitur keselamatan pengaturan ulang daya. Tanpa bantalan bawaan, ia memberikan respons cepat dan frekuensi bersepeda maksimum hingga 250 cpm. Tersedia dua gaya pemasangan: pemasangan panel B dan pemasangan tertanam rata S. Bodi ultra-pendek dapat tertanam di dalam mesin untuk menghemat ruang pemasangan. Laras kuningan anodisasi keras dan segel NBR mendukung pengoperasian lingkungan bersih bebas minyak dengan masa pakai lebih dari 3 juta siklus. Banyak digunakan untuk ejeksi searah, penghentian posisi, penggerak jig miniatur, pengujian ketahanan tombol 3C, dan aktuasi satu arah pukulan pendek lainnya. Margin keselamatan dorong minimal 50% direkomendasikan selama pemilihan. Pilih model kerja ganda CJP2 untuk gerakan dorong-tarik dua arah, dan silinder ultra-mini CJ1 untuk muatan ultraringan di ruang yang sangat terbatas.

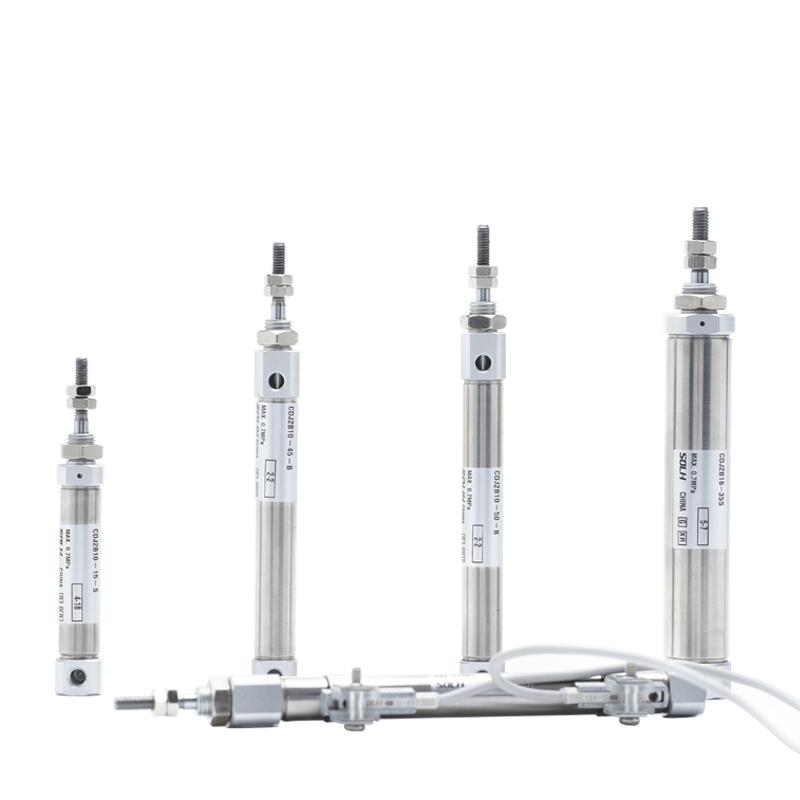

Silinder pneumatik mini tipe pena baja tahan karat SOLH CDJ2 sepenuhnya dapat dipertukarkan dengan seri SMC CJ2, tersedia dalam ukuran lubang φ6/10/16 dengan cincin magnet internal yang kompatibel dengan sakelar posisi magnetis. Dibangun dengan laras baja tahan karat 304 dan batang piston untuk ketahanan karat dan kinerja anti-korosi ringan, cocok untuk lingkungan lembab, food grade, medis, dan bersih. Desain tutup ujung berkerut bebas batang pengikat menghasilkan garis luar yang ringkas dan ringan. Varian lengkap mencakup CDJ2B tipe standar kerja ganda, pegas balik kerja tunggal CDJ2E, pegas kerja tunggal CDJ2ET memanjang, dan batang piston heksagonal non-putar CDJ2KB untuk posisi anti-puntir. Bantalan karet standar; Bantalan udara Z bersifat opsional untuk φ10/16 guna mengurangi benturan pada kecepatan tinggi. Tekanan awal minimum mencapai 0,06MPa, mendukung pengoperasian berkelanjutan bebas oli dengan masa pakai lebih dari 5 juta siklus. Tersedia satu set aksesori pemasangan lengkap termasuk flensa, braket kaki, dan clevis ganda. Dibandingkan dengan silinder mini C85 dan MI, CDJ2 memberikan spesifikasi yang lebih kaya dan kinerja biaya yang lebih baik. Banyak digunakan untuk gerakan dorong-tarik linier frekuensi tinggi pada peralatan ruang terbatas untuk pengujian 3C, mesin makanan, dan otomatisasi medis. Margin keamanan minimal 50% pada daya dorong direkomendasikan selama seleksi.

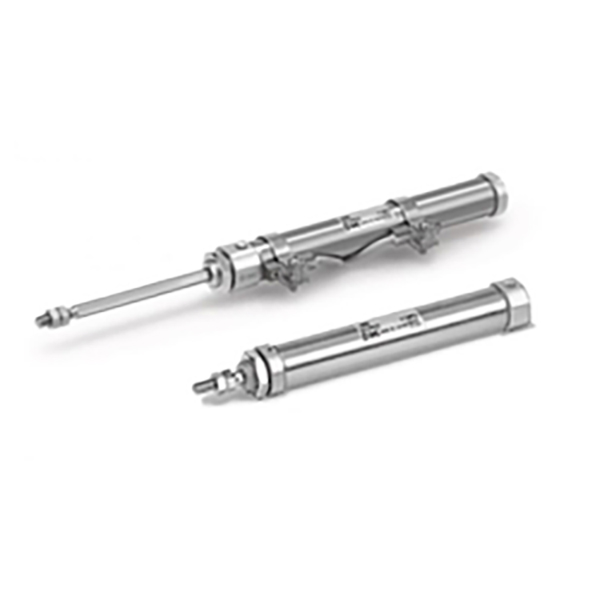

Silinder mini non-putar baja tahan karat SOLH CJ2K termasuk dalam keluarga silinder CJ2 dan memiliki fitur pertukaran dimensi penuh dengan CJ2K asli yang diimpor. Ukuran lubang mencakup Φ10 dan Φ16. Dilengkapi dengan batang piston heksagonal dan struktur pemandu bawaan untuk kinerja anti-puntir mekanis. Toleransi rotasi: ≤±1,5° untuk Φ10 dan ≤±1° untuk Φ16, menghilangkan masalah defleksi beban yang terjadi pada silinder batang bundar biasa selama timbal balik. Dibangun dengan tong baja tahan karat 304 untuk ketahanan karat dan kelembapan, menampilkan garis ramping dan kompak. Tiga mode operasi bersifat opsional: aksi ganda, pegas aksi tunggal, dan perpanjangan pegas aksi tunggal. Cincin magnetik internal bersifat opsional, kompatibel dengan sakelar magnetik M9BW untuk umpan balik posisi. Bantalan karet standar di kedua ujungnya; pengoperasian bebas oli didukung dengan masa pakai mekanis hingga 8 juta siklus. Tersedia beberapa opsi pemasangan termasuk tipe dasar, dudukan kaki, dudukan flensa, dan dudukan clevis ganda. Ideal untuk aplikasi yang memerlukan postur sudut tetap pada perlengkapan akhir, seperti jig datar yang mendorong otomatisasi 3C, pengumpanan kamera linier untuk inspeksi optik, pengangkutan benda kerja di dalam slot pemandu, dan pengeluaran benda kerja datar. Silinder batang bundar CJ2 standar direkomendasikan jika pembatasan sudut tidak diperlukan dan efisiensi biaya diprioritaskan. Beban samping radial yang berlebihan pada batang piston harus dihindari untuk mencegah abrasi bushing pemandu dan penurunan akurasi anti-rotasi.
