Katup Throttle Knalpot Cepat Seri ASV

Katup Throttle Knalpot Cepat Seri ASV | Katup Kontrol Kecepatan Pneumatik Kecepatan Tinggi 4-in-1 dengan Peredam & Pemasangan Sekali Sentuh

Merek: SOLH oleh Richge Technology | Pengganti Penuh Kompatibel untuk Seri Asli SMC ASV

1. Ikhtisar Produk

     Seri SOLH ASV adalah aKatup kontrol pneumatik berkecepatan tinggi terintegrasi 4-in-1 yang menggabungkan fungsi pembuangan cepat, pengaturan pelambatan knalpot, peredam bawaan, dan pemasangan sekali sentuh. Berbeda dari katup kontrol kecepatan fungsi tunggal konvensional, seri ASV memiliki fitur area aliran efektif ganda, memungkinkan perpanjangan silinder yang cepat dan retraksi senyap yang dapat disesuaikan. Ini dengan sempurna menyelesaikan kontradiksi antara aksi silinder kecepatan tinggi dan pengaturan kecepatan stabil, berfungsi sebagai katup pilihan inti untuk skenario otomatisasi pneumatik frekuensi tinggi, kecepatan tinggi, dan kebisingan rendah, sepenuhnya dapat dipertukarkan dengan seri SMC ASV asli.

2. Prinsip & Fungsi Kerja Inti

     • Langkah Masuk (MASUK → KELUAR / Perpanjangan Silinder): Katup periksa internal terbuka penuh dengan hambatan aliran nol, mewujudkan pemasukan udara langsung aliran besar. Ini sangat meningkatkan kecepatan ekstensi silinder dan memenuhi persyaratan tindakan cepat berkecepatan tinggi.

     • Langkah Buang (Keluar → EXH / Retraksi Silinder): Katup periksa menutup secara otomatis. Udara buangan melewati pelambatan katup jarum presisi untuk penyesuaian kecepatan tanpa batas, sementara peredam internal menghilangkan kebisingan knalpot. Ini mencapai kecepatan retraksi yang dapat disesuaikan dan pengoperasian senyap.

     • Performa Aliran Tinggi yang Unggul: Luas aliran penampang efektif adalah sekitar2 kali lipat dari katup pengatur kecepatan seri AS biasa, memberikan dukungan aliran yang kuat untuk pergerakan silinder berkecepatan tinggi dan operasi siklik frekuensi tinggi.

3. Aturan Pengodean Model & Definisi Parameter

  Contoh Model Khas: ASV310F-01-06A

     • ASV: Kode seri untuk katup throttle buang cepat 4-in-1 dengan peredam dan fitting sekali sentuh

     • Kode Ukuran (120/220/310/410/510): Sesuai dengan spesifikasi port M3/M5/G1/8/G1/4/G3/8

     • F: Dilengkapi dengan konektor cepat sekali sentuh untuk pemasangan pipa cepat

     • Kode Utas (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Kode Diameter Luar Tabung: Dapat disesuaikan dengan tabung pneumatik φ4/φ6/φ8/φ10/φ12

     • Definisi Akhiran: A=roda tangan pengunci dorong;S= benang sealant yang telah dilapisi sebelumnya;N= pelapisan nikel tanpa listrik

4. Dua Tipe Struktural & Karakteristik Aplikasi

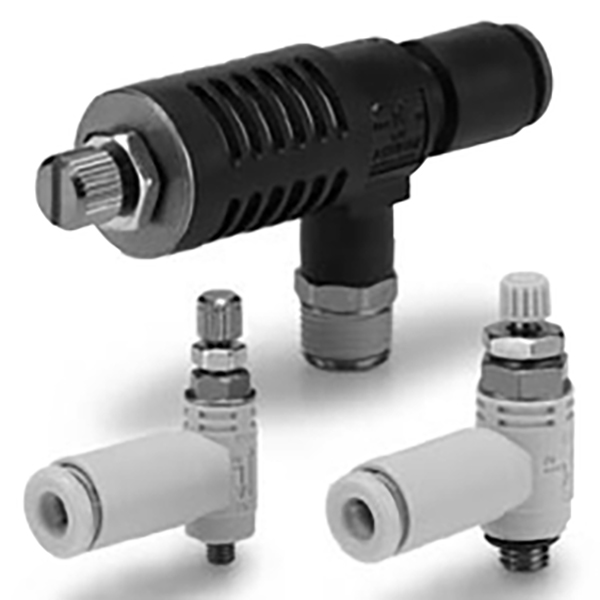

 4.1 Tipe Siku (ASV120F / ASV220F)

     • Struktur kemudi siku 90°, tampilannya sama dengan katup pengatur kecepatan siku seri AS, ringkas dan hemat ruang.

     • Desain antarmuka asimetris: port ulir M3/M5 di satu sisi, port quick-fit satu sentuhan di sisi lain.

     • Ideal untuk miniatur & silinder kecil serta skenario tata letak peralatan ruang sempit.

  4.2 Tipe T Lurus Melalui (ASV310F / 410F / 510F)

     • Struktur lurus tiga port: saluran masuk udara berulir masuk, saluran keluar udara cepat keluar, saluran pembuangan senyap bawaan EXH.

     • Area aliran efektif yang lebih besar dan hambatan aliran yang lebih rendah, memaksimalkan kecepatan pengoperasian silinder.

     • Struktur yang disukai untuk silinder kecepatan tinggi standar, sedang dan besar.

5. Tabel Spesifikasi Standar Seri Lengkap

6. Parameter Teknis Inti & Konfigurasi Material

7. Perbedaan Pilihan: Katup Kontrol Kecepatan Seri ASV vs AS Biasa

8. Panduan Instalasi & Pengoperasian Profesional

     • Instalasi Terarah: Pasang secara ketat sesuai dengan tanda panah pada badan katup. HubungkanDI pelabuhan ke katup solenoid danpelabuhan KELUAR ke silinder untuk menghindari pemasangan terbalik yang menyebabkan pengaturan kecepatan tidak normal.

     • Koneksi Tabung Cepat: Potong tabung pneumatik hingga rata dan masukkan sepenuhnya ke dalam fitting sekali sentuh hingga terdengar bunyi "klik", yang memastikan sambungan kuat dan kedap udara.

     • Operasi Penguncian Tahan Getaran: Memutar handwheel untuk mengatur aliran gas buang dan kecepatan silinder.Tekan roda tangan untuk mengunci dan mencegah penyimpangan kecepatan yang disebabkan oleh getaran peralatan;tarik roda tangan untuk membuka kunci untuk penyesuaian sekunder.

Ringkasan Satu Kalimat

     Seri SOLH ASV adalah katup kontrol pneumatik berkecepatan tinggi 4-in-1 profesional yang mengintegrasikan pembuangan cepat, pelambatan gas buang, pengurangan kebisingan senyap, dan pemasangan satu sentuhan. Dengan area aliran ganda, struktur anti-getaran kunci dorong, dan bahan tahan api yang tahan lama, produk ini secara sempurna memenuhi tuntutan pengoperasian silinder pneumatik berkecepatan tinggi, frekuensi tinggi, dan senyap, menjadi pengganti peningkatan optimal untuk katup kontrol kecepatan seri AS biasa.
