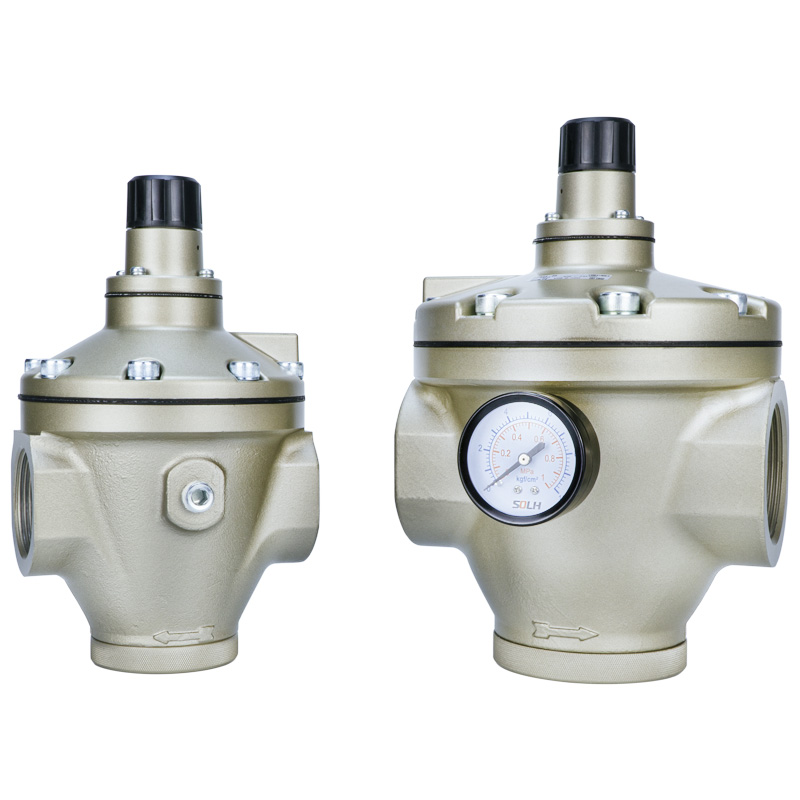

Regulator Tekanan yang Dioperasikan Pilot Seri AR (SOLH oleh Richge Technology)

Merek:SOLH oleh Richge Technology (睿其格科技)

Penentuan Posisi Produk

     Regulator yang dioperasikan pilot SOLH AR mencakup model lengkap AR425/435/625/635/825/835/925/935. Mengadopsi struktur bantuan percontohan internal, seri ini menargetkan jaringan pipa udara utama bertekanan sedang-tinggi, aliran besar, jarak jauh, dan presisi tinggi. Dibandingkan dengan regulator aksi langsung standar, regulator ini memberikan akurasi pengaturan yang unggul, throughput yang lebih besar, dan kinerja anti-fluktuasi tekanan yang lebih kuat.

Struktur & Prinsip Kerja

     Struktur: Tipe bantuan pilot internal dengan pembuangan udara pilot yang konstan

     1. Udara terkompresi masuk terbagi menjadi saluran aliran utama dan sirkuit kontrol pilot independen.

     2. Tekanan udara pilot mendorong diafragma untuk mengatur bukaan spool utama untuk tekanan keluaran yang stabil.

     3. Fungsi pelepas bawaan secara otomatis membuang tekanan sekunder berlebih untuk mempertahankan tekanan keluar yang konstan.

     4. Aliran udara keluar yang konstan sekitar 5 L/mnt memastikan respons ultra-cepat dan presisi pengaturan yang luar biasa.

Fitur Produk Utama

     1. Aliran besar & peringkat tekanan tinggi

     Tekanan kerja maksimal mencapai 1,0 MPa dengan tekanan proof 1,5 MPa. Ukuran port berkisar dari 1/4" hingga 2", yang sangat cocok dengan jalur utama pabrik dan sistem pasokan udara terpusat.

     2. Presisi pengaturan ultra-tinggi

     Histeresis ≤0,02 MPa dan pengulangan ≤0,01 MPa. Tekanan keluaran tetap stabil bahkan di bawah perubahan tajam pada tekanan masuk atau lonjakan aliran seketika.

     3. Kisaran tekanan ganda dalam satu badan yang identik

     3.1 Model akhiran 25: 0,05–0,83 MPa untuk aplikasi industri umum bertekanan tinggi

     3.2 Model akhiran 35: 0,02–0,20 MPa untuk skenario kontrol presisi tekanan rendah

     4. Pelepasan tekanan berlebih otomatis yang terintegrasi

     Tidak diperlukan katup pelepas eksternal tambahan. Struktur relief bawaan menstabilkan keluaran tekanan dan mencegah dampak tekanan pada komponen pneumatik hilir.

     5.Konstruksi yang stabil dan ramah perawatan

     Suhu pengoperasian berkisar dari -5℃ hingga +60℃. Bodi paduan aluminium die-cast mendukung pengoperasian bebas pelumasan dan orientasi pemasangan sewenang-wenang.

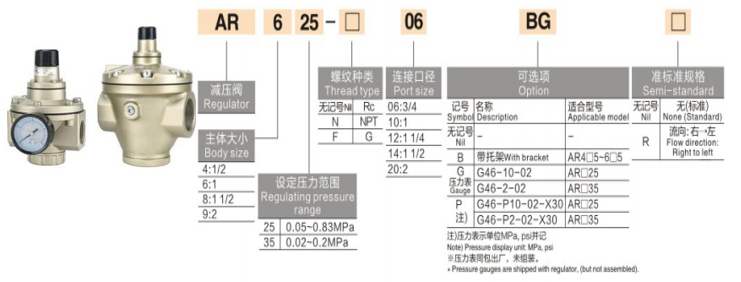

Tabel Model & Spesifikasi

Parameter Teknis Umum

     1. Media yang berlaku: Udara bertekanan kering atau terlumasi

     2. Tekanan masuk maksimum: 1,0 MPa

     3. Konsumsi pendarahan konstan: Kira-kira. 5 L/mnt (ANR)

     4. Port pengukur standar: ulir 1/4".

     5. Tipe struktur: Pilot internal, desain relief dengan bleed konstan

Aplikasi Khas

     1. Jaringan pipa udara utama pabrik dan stasiun pasokan udara terpusat

     2. Peralatan aliran besar yang dilengkapi dengan silinder lubang besar, motor udara, alat penghembus udara dan pengering

     3. Kontrol pneumatik presisi: perlengkapan pengujian, peralatan penentuan posisi, kontrol tegangan, dan pengepres hidrolik

     4. Saluran pipa dengan fluktuasi tekanan yang parah dan transmisi udara jarak jauh

     5. Sistem pengurangan tekanan dua tahap dari tangki udara bertekanan tinggi hingga peralatan produksi bertekanan sedang

Ringkasan Inti

     Seri percontohan AR mengintegrasikan struktur percontohan bantuan internal, kapasitas aliran besar, presisi tinggi, rentang tekanan ganda yang dapat dipilih, dan fungsi pembuangan otomatis yang konstan. Ini berfungsi sebagai solusi pengatur tekanan optimal untuk saluran udara utama, peralatan aliran tinggi, dan sirkuit pneumatik tekanan tinggi presisi tinggi.

Perbandingan Seleksi: Direct AR / Pilot AR / VEX1

     1. AR kerja langsung (AR20~60): Aliran kecil, biaya ekonomis, akurasi pengaturan standar untuk sirkuit cabang kecil

     2. Pilot AR (AR425~935): Aliran sedang hingga besar, presisi tinggi, khusus untuk jaringan pipa udara utama pabrik

     3. Seri VEX1: Throughput ultra-besar, desain knalpot 3-port, penyesuaian tekanan multi-tahap, dan kinerja pelepasan ultra-cepat
