Silinder Geser Linier Presisi Rel Samping Seri HLH

Silinder Geser Linier Presisi Rel Samping Seri HLH (Panduan Bola Sirkulasi)

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

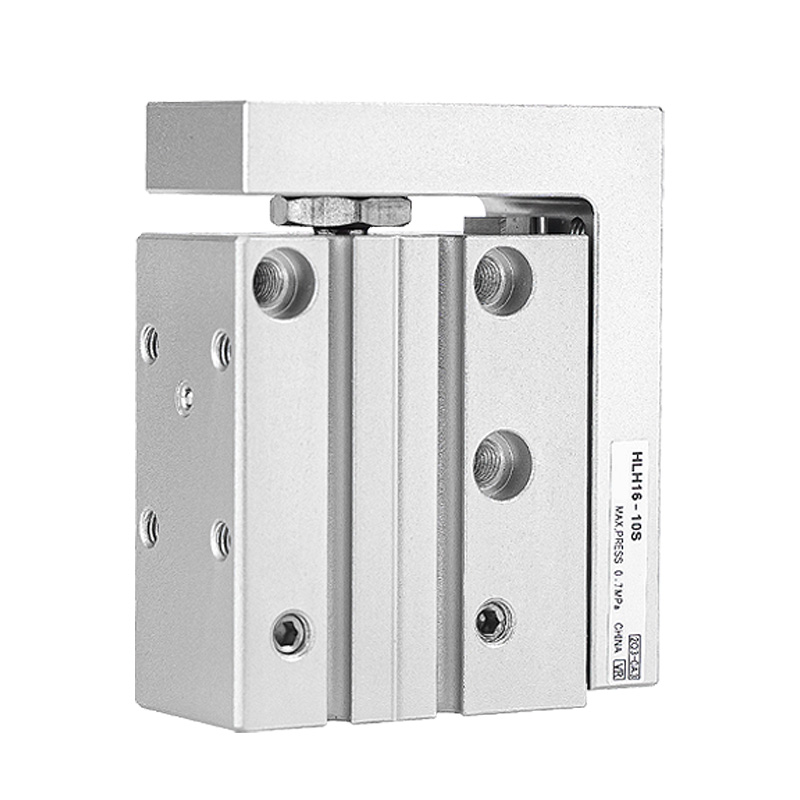

     Seri SOLH HLH adalah silinder geser linier profil rendah yang dilengkapi dengan rel pemandu linier bola resirkulasi berbentuk L yang dipasang di samping. Menampilkan desain bodi ramping ultra-tipis untuk menghemat ruang pemasangan, produk ini khusus dikembangkan untuk perakitan presisi, pemosisian beban ringan, dan peralatan otomasi dengan jarak pemasangan terbatas.

Ikhtisar Seri

     -- Kode Seri : HLH (desain rel sisi tunggal, tidak ada varian rel kembar simetris)

     -- Sistem Pemandu: Panduan linier bola resirkulasi yang dipasang di samping (rel terintegrasi tipe-L)

     - Tipe Operasi: Silinder bolak-balik kerja ganda

     -- Media yang Berlaku: Udara bertekanan bersih (presisi filtrasi ≥40μm)

     -- Keunggulan Kompetitif Inti: Profil ultra tipis, lubang pemasangan 4 arah, tata letak pelabuhan udara 3 arah, pemanfaatan ruang yang sangat baik

Tabel Spesifikasi Teknis Inti

Keunggulan Struktural & Kinerja

  1. Rel Panduan Bola Sirkulasi Tipe L Sisi Terintegrasi

     Struktur rel dan kereta geser satu bagian menghasilkan kelurusan yang unggul dan presisi anti-rotasi; bodi tipis ultra-sempit sangat mengurangi lebar pemasangan secara keseluruhan.

  2. Tata Letak Pemasangan 4 Arah Universal

     Pemasangan lubang sadap yang dikerjakan pada permukaan ujung bawah, samping, depan dan belakang bodi utama; pemasangan fleksibel dari empat arah agar sesuai dengan tata letak peralatan kompak yang kompleks.

  3. Konfigurasi Pelabuhan Udara 3 Arah yang Fleksibel

     Port saluran masuk/keluar udara tersedia di ujung belakang, samping dan muka depan; pengaturan perpipaan yang sangat bebas untuk perutean sirkuit yang rapi dan rapi.

  4. Permukaan Pemasangan Perlengkapan Ganda

     Lubang yang disadap untuk pemasangan perkakas pada permukaan atas dan sisi depan kereta geser; memposisikan lubang pin di bidang atas untuk menjamin posisi jig yang akurat.

  5. Alur Sensor Pra-Mesin

     Slot geser standar di kedua sisi badan silinder untuk kemudahan pemasangan dan posisi sakelar buluh magnetik yang dapat disesuaikan.

  6. Sambungan Mengambang Bawaan

     Sambungan mengambang antara batang piston dan kereta geser menghilangkan tegangan beban samping dan melindungi rakitan piston internal dari kerusakan defleksi.

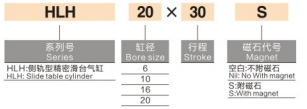

Aturan Penamaan Kode Model

   1. Contoh: HLH16×30S

     -- HLH: Kode seri untuk silinder geser tipis rel samping

     -- 16: Diameter lubang silinder (mm)

     -- 30: Nilai panjang goresan (mm)

     -- S: Cincin magnet permanen bawaan (konfigurasi standar pabrik)

Tabel Kekuatan Keluaran Teoritis (Satuan: N)

Pedoman Pemilihan Model & Penerapan Umum

  1. Pemilihan Poin-Poin Penting

     -- Prioritas batasan ruang: Pilih HLH ketika jarak pemasangan sangat terbatas, memerlukan aktuator geser sempit yang sangat tipis.

     - Karakteristik beban: Cocok untuk gerakan bolak-balik tugas ringan tanpa beban samping eksentrik yang jelas, permintaan akurasi pemosisian berulang yang tinggi.

     -- Perbandingan dengan seri HLQ: HLH lebih tipis & hemat ruang; Rel kembar HLQ dengan kekakuan lebih tinggi dan kapasitas beban lebih besar.

  2. Skenario Aplikasi Industri yang Khas

     -- Peralatan perakitan presisi untuk manufaktur elektronik & semikonduktor 3C

     - Jig pengujian dan stasiun inspeksi otomatis mini

     - Mekanisme penjepitan, dorongan dan pemosisian yang presisi dan ringan

     - Unit gerak beban ringan bolak-balik yang dipasang di dalam mesin kompak yang sempit

Ringkasan Satu Kalimat

     Silinder geser linier rel L sisi ultra-tipis SOLH HLH mengadopsi pemandu bola resirkulasi, mendukung pemasangan 4 arah dan tata letak port udara 3 arah dengan cincin magnetik bawaan sebagai standar, aktuator pneumatik pemosisian presisi beban ringan yang ideal untuk peralatan otomatisasi semikonduktor dan ruang sempit.
