Seri Pemasangan

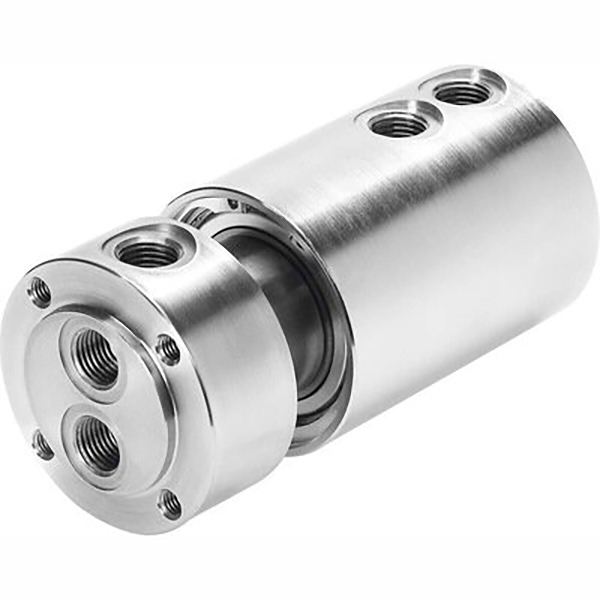

Sambungan putar pneumatik seri SOLIH GF, sambungan putar udara berputar 360° untuk otomatisasi. Versi jalur tunggal & multi, penggunaan ganda vakum/positif 0,095-1,0MPa, maks 300rpm, segel bantalan presisi torsi rendah, bodi paduan aluminium. Port M5-G1/2, kompatibel dengan perlengkapan sekali sentuh. Ideal untuk meja putar, pelat pengindeksan, sambungan robot, perlengkapan berputar, dan kontrol pneumatik putar multi sirkuit.

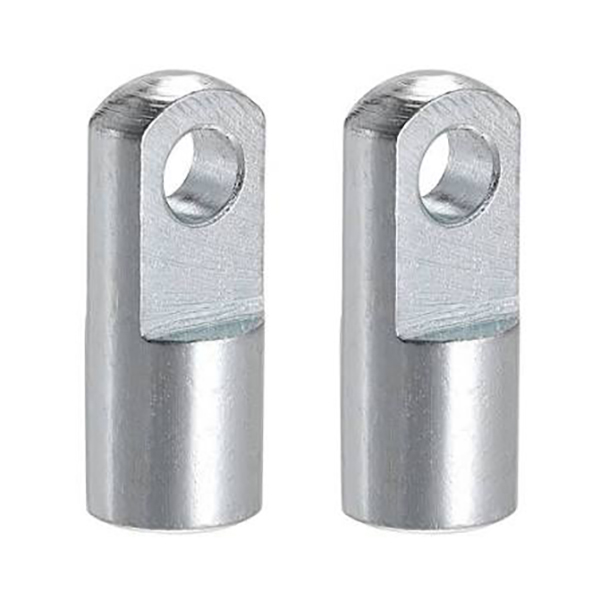

SOLH I tipe sambungan clevis tunggal untuk ujung batang silinder pneumatik, konektor berengsel U clevis berbiaya rendah dengan ayunan ±5°. Konstruksi baja karbon / tahan karat, ulir betina M10×1,25 M36×2.0 cocok dengan silinder bor 32-200mm, lubang pin φ10-36mm. Kompatibel dengan AirTAC/SMC/penamaan domestik (F M10×1.25I, I 32, CA2 40 I). Ideal untuk beban dorong tarik, pemandu linier, dan mekanisme membalik.

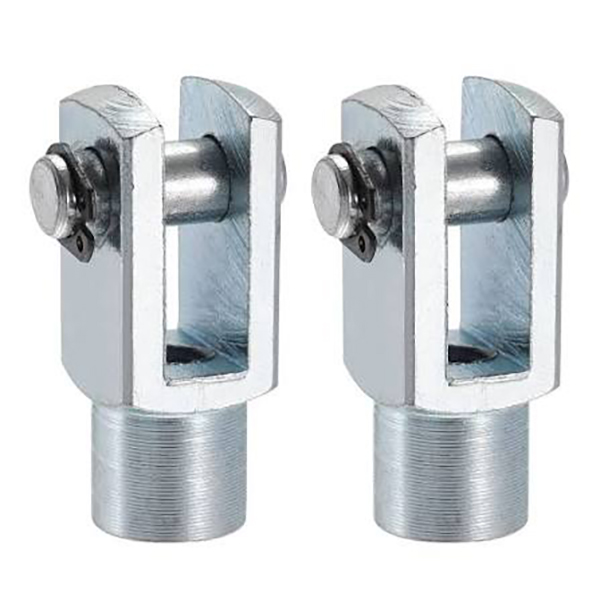

Sambungan clevis telinga ganda tipe SOLH Y untuk ujung batang silinder pneumatik, konektor garpu standar yang dapat dipertukarkan dengan suku cadang SMC/AirTAC. Benang internal M10×1,25-M27×2 cocok dengan lubang 32-125mm, lubang pin φ10-27mm, ayunan bidang tunggal ±5°. Baja karbon menghitam/galvanis atau baja tahan karat. Ideal untuk lug beban telinga tunggal dengan bantalan beban tinggi dalam mekanisme tarik dorong dan artikulasi.

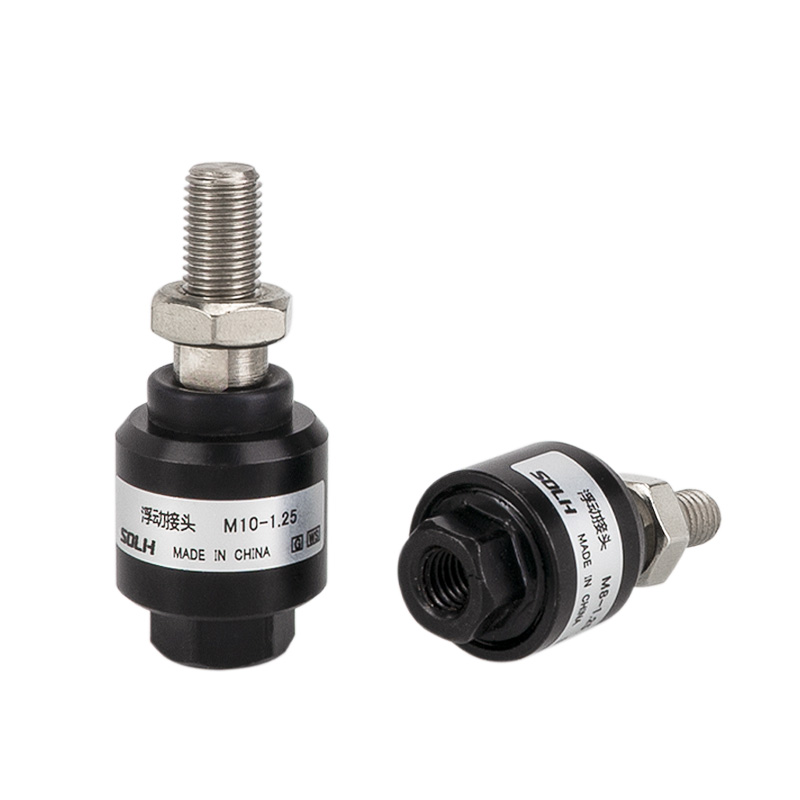

Sambungan apung tipe SOLH F untuk ujung batang silinder pneumatik, konektor kompensasi kepala bola fleksibel. Menyerap ketidaksejajaran aksial/radial (aksial ±1,5 mm, sudut ±2°~±5°), menghilangkan gaya samping dan melindungi segel silinder. Ulir M6×1.0-M20×1.5 cocok dengan lubang 16-100 mm, aluminium anodisasi atau baja tahan karat 304. Dapat dipertukarkan dengan seri AirTAC F, SMC JAF/JAHF. Ideal untuk pemasangan tekan, jalur perakitan, dan pengangkutan langkah panjang.

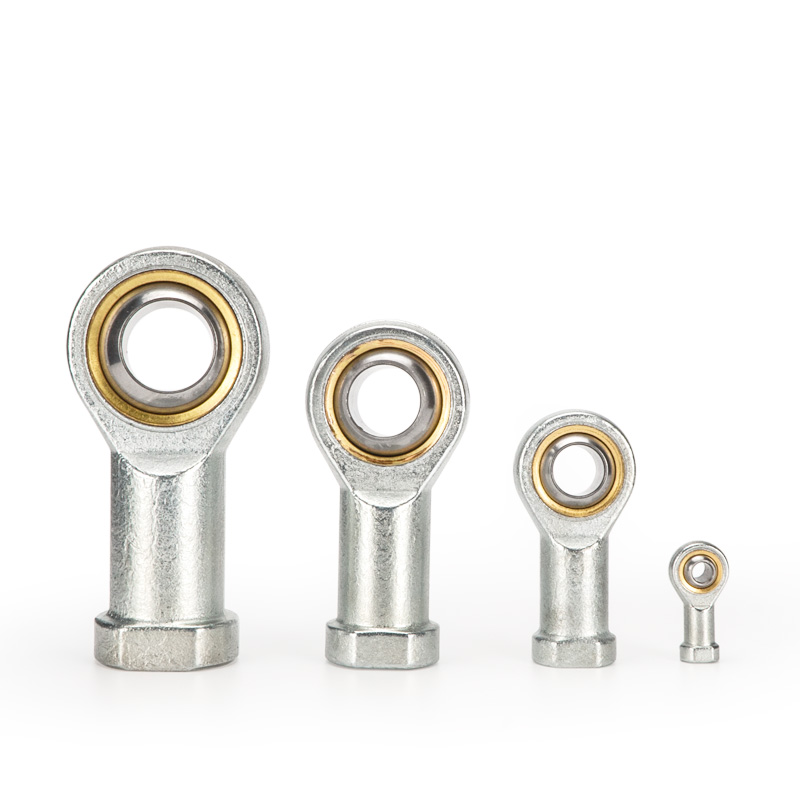

Bantalan ujung batang mata ikan tipe SOLH U untuk ujung batang silinder pneumatik, sambungan artikulasi universal 360° dengan ayunan ±13°~±15°. Mengkompensasi deviasi koaksial hingga 2mm, menghilangkan gaya lateral dan melindungi segel silinder. Ulir M6×1.0-M27×2 cocok dengan lubang 16-125mm, bantalan baja/tembaga pelumas mandiri/pilihan tahan karat 304. AirTAC FU dan SMC PHS dapat dipertukarkan. Ideal untuk mekanisme beban kecepatan tinggi, eksentrik, dan multi sudut.

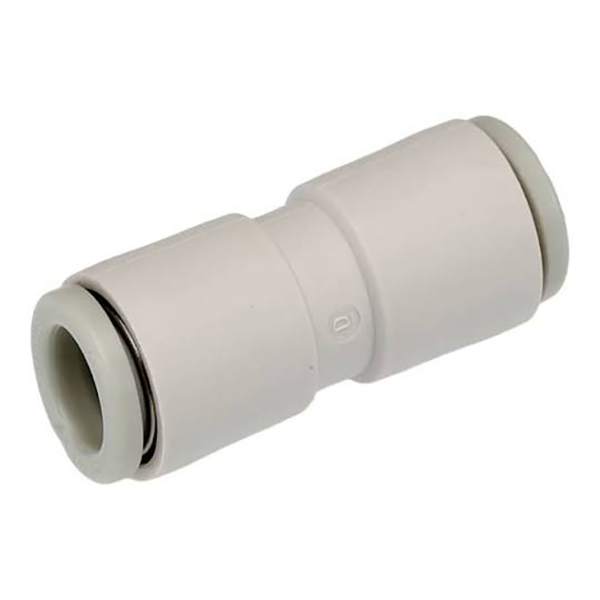

SOLH KQ2H satu sentuhan dorong lurus dalam pas, pengganti langsung untuk SMC KQ2H. Badan POM, benang kuningan berlapis nikel, segel NBR. Berfungsi untuk udara terkompresi hingga 1,0MPa dan vakum hingga -95kPa. Meliputi tabung PU/PA Φ2-Φ16, benang lancip M & R metrik, diameter yang sama dan konfigurasi pereduksi. Ideal untuk generator vakum, silinder mikro, dan pipa pneumatik otomatisasi terbatas.

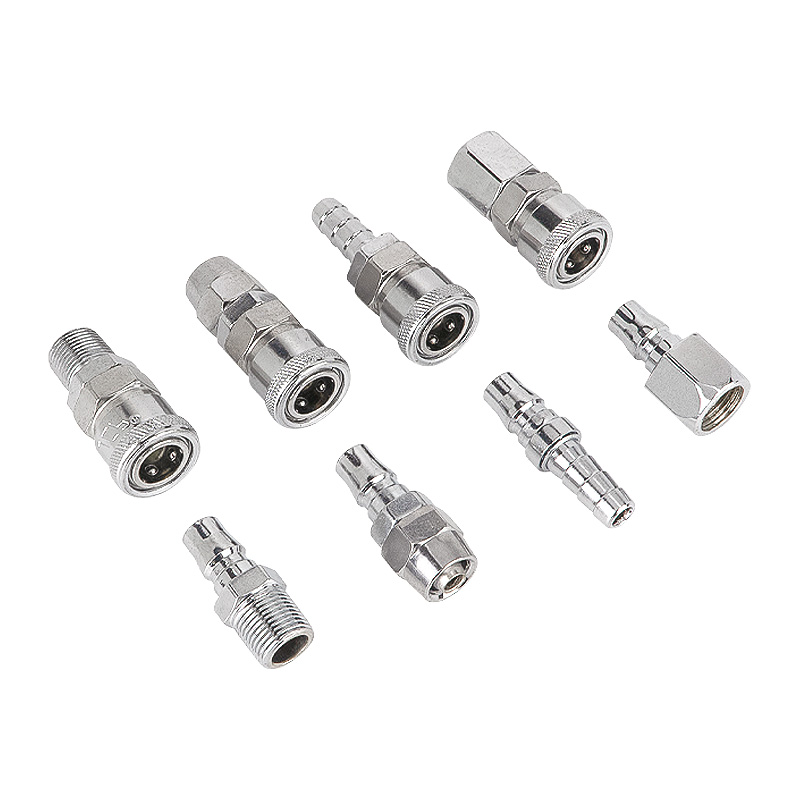

Quick coupler pneumatik self-locking tipe SOLH C, desain self-lock bola baja untuk pengoperasian satu tangan. Penyegelan NBR, tekanan kerja 0-1.0MPa. Pilihan baja/plastik berlapis nikel. Seri PP10~PP40, PF/PH/SP/SM untuk tabung PU Φ4×6~Φ8×12 dan ulir G1/4, G3/8, G1/2. Lintas merek dapat dipertukarkan dengan SMC & AirTAC. Banyak digunakan untuk kompresor udara, alat udara dan saluran pneumatik generator vakum.
