Merek: SOLH oleh Richge Technology | Fitting Dorong Satu Sentuhan Lurus Pneumatik untuk Saluran Udara & Vakum Terkompresi
 |
 |
 |
 |
KQ2H adalah fitting pneumatik dorong lurus standar dengan desain dorong untuk menyambung, kompatibel dengan pipa nilon PU dan PA. Ini melayani sistem perpipaan udara terkompresi dan vakum dan secara luas disesuaikan dengan generator vakum seri ZH, BM, PBM, PBX. Sebagai salah satu seri fitting dorong inti SOLH, dapat langsung menggantikan fitting SMC KQ2H yang diimpor.
Seri KQ2H mencakup tiga subtipe utama:

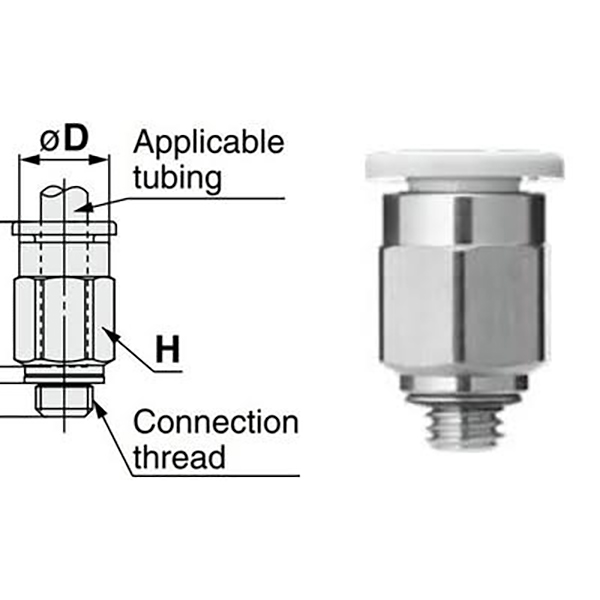

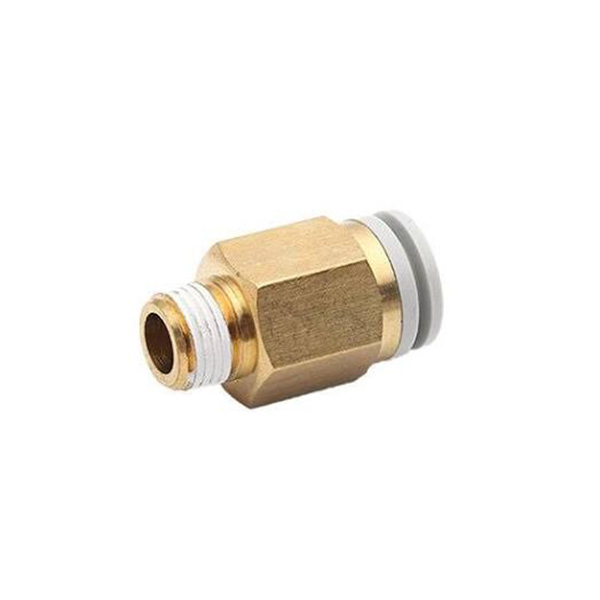

Benang jantan lurus: Benang jantan satu ujung (benang mikro M / benang lancip R), penyisipan tabung satu ujung

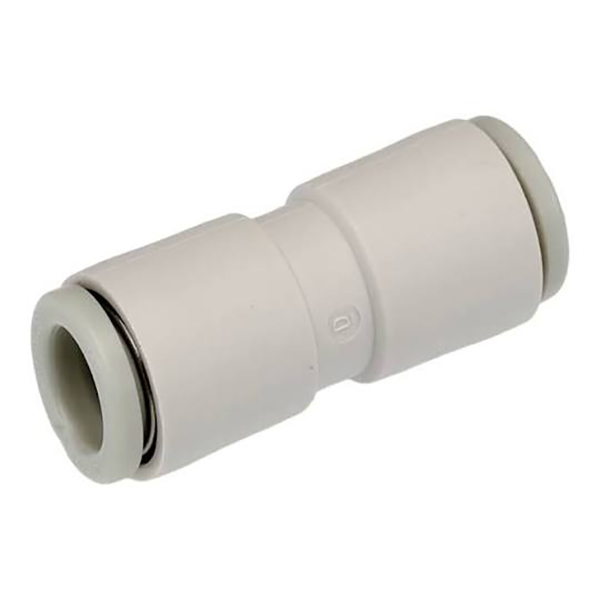

Lurus dengan diameter sama (akhiran -00): Kedua ujungnya untuk sambungan pantat pipa OD yang sama

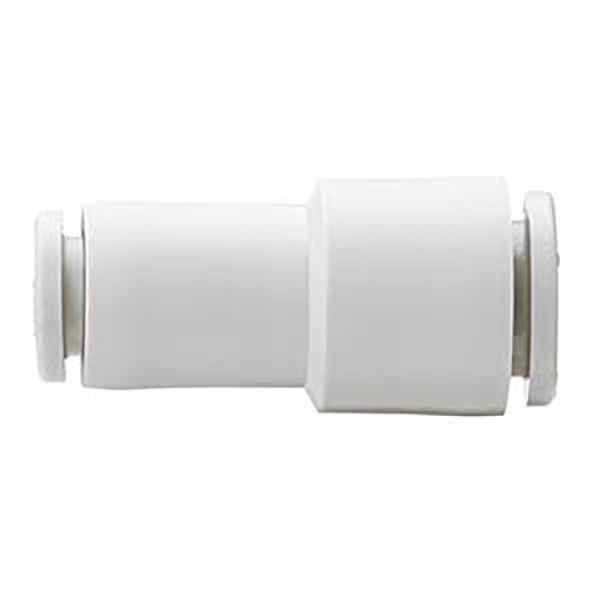

Mengurangi lurus: Dua port untuk diameter luar tabung yang berbeda untuk mewujudkan transisi ukuran pipa
Perakitan & pembongkaran satu tangan: Masukkan tabung untuk penguncian otomatis; tekan cincin pelepas biru untuk mengeluarkan pipa, dimensi yang sepenuhnya terstandarisasi.
• Struktur penguncian satu sentuhan rahang pegas: Tabung dimasukkan dan dikunci secara otomatis. Kerah pelepas tekan untuk melepaskan tabung agar mudah dirakit.
• Komposisi bahan: Badan plastik POM yang diperkuat; ujung berulir kuningan berlapis nikel untuk anti karat dan penyegelan yang andal.
• Segel karet nitril NBR bekerja terus untuk udara bertekanan positif dan sirkuit vakum negatif.
• Cakupan ukuran penuh: Tabung kecil Φ2/3.2/4, reguler Φ6/8/10/12 dan ukuran besar Φ16. Mendukung ulir mikro M (M3, M5, M6) dan ulir lancip imperial R (1/8,1/4,3/8,1/2), cocok untuk generator vakum dan silinder mikro.
• Ukuran kompak, ideal untuk pemasangan di ruang sempit mesin otomatis.
Contoh:
KQ2H04-M5: Pemasangan lurus ulir jantan untuk tabung Φ4, ulir jantan M5×0,8
KQ2H06-01S: Pemasangan lurus ulir jantan untuk tabung Φ6, ulir lancip jantan R1/8
KQ2H08-00: Pemasangan lurus dengan diameter sama, kedua port untuk pipa Φ8
KQ2H06-08: Mengurangi fitting lurus, Φ6 di satu sisi, Φ8 di sisi lain
|
Segmen Kode |
Keterangan |
|
KQ2H |
Kode seri: fitting dorong lurus |
|
23/02/04/06/08/10/12/16 |
Diameter luar tabung ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Utas mikro jantan metrik: M3×0.5 / M5×0.8 / M6×1.0 |
|
01S/02S/03S/04S |
Benang lancip jantan Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Diameter lurus sama, ukuran tabung sama di kedua ujungnya |
|
Dua digit mis. 06-08 |
Mengurangi lurus: diameter tabung depan → diameter tabung belakang |
|
Barang |
Parameter |
|
Media yang Berlaku |
Udara terkompresi, tekanan negatif vakum |
|
Tekanan Operasi |
0~1,0MPa; Vakum maks: -95kPa |
|
Suhu Operasional |
-5℃ ~ +60℃ |
|
Bahan Tubuh |
Badan POM yang diperkuat; Benang: Kuningan berlapis nikel |
|
Bahan Segel |
Karet Nitril NBR |
|
Tabung yang Kompatibel |
Tabung PU, tabung nilon PA |
|
Metode Operasi |
Masukkan untuk mengunci; cincin pelepas tekan untuk melepaskan tabung |
5.1 Benang Jantan dengan Benang Mikro Metrik
|
Model |
Benang |
Tabung ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

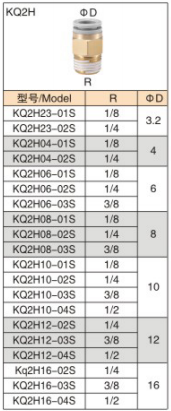

5.2 Benang Jantan dengan Benang Lancip Imperial R
|
Model |
Benang |
Tabung ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Seri Lurus -00 Diameter Sama
|
Model |
Tabung ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Mengurangi Deret Lurus
|
Model |
Tabung ① |
Tabung ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Pencocokan pipa suplai dan adsorpsi udara untuk generator vakum ZH / BM / PBM / PBX
• Perpipaan untuk silinder mikro dan katup solenoid pada peralatan otomasi, pemasangan di ruang terbatas
• Cabang saluran udara utama, sambungan pantat tabung berdiameter sama, atau transisi ukuran pipa
• Jig uji pneumatik, sirkuit pneumatik robotik
1. Potong pipa hingga rata tanpa gerinda. Gerinda akan menggores cincin penyegel dan menyebabkan kebocoran udara atau vakum.
2. Masukkan pipa sepenuhnya sampai terpasang dengan benar untuk mengencangkan rahang. Selalu tekan cincin pelepas sebelum menarik keluar tabung; jangan pernah menarik dengan paksa.
3. Direkomendasikan untuk pipa nilon kaku PU / PA. Selang lunak PE berdinding tipis tidak disarankan.
4. Konfirmasikan kedalaman penyisipan dalam kondisi kerja vakum. Untuk siklus tekanan negatif yang berulang, bandingkan dengan alat kelengkapan berulir BPS untuk pemilihan alternatif.
