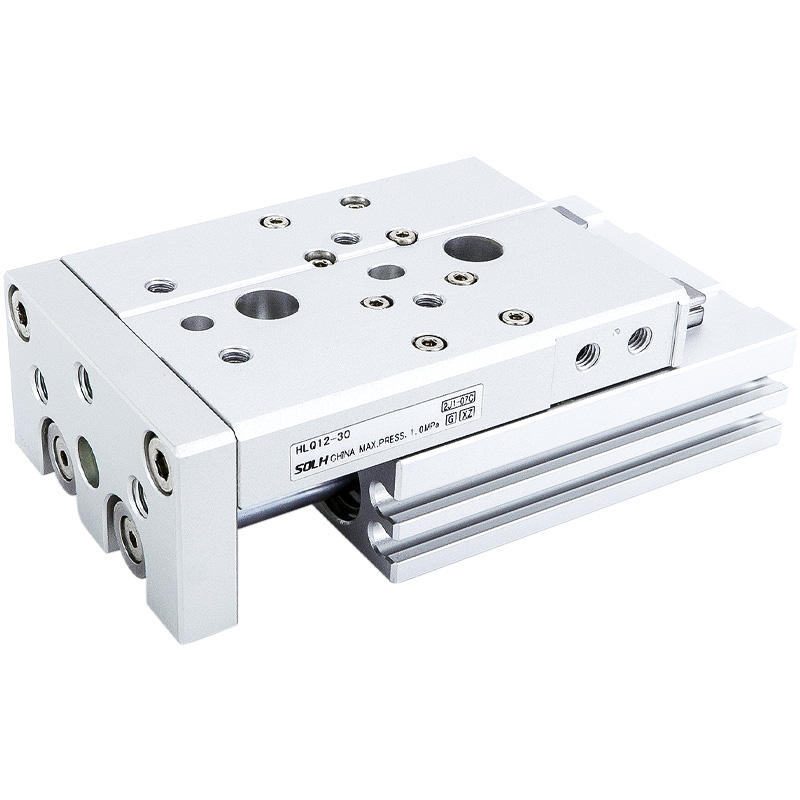

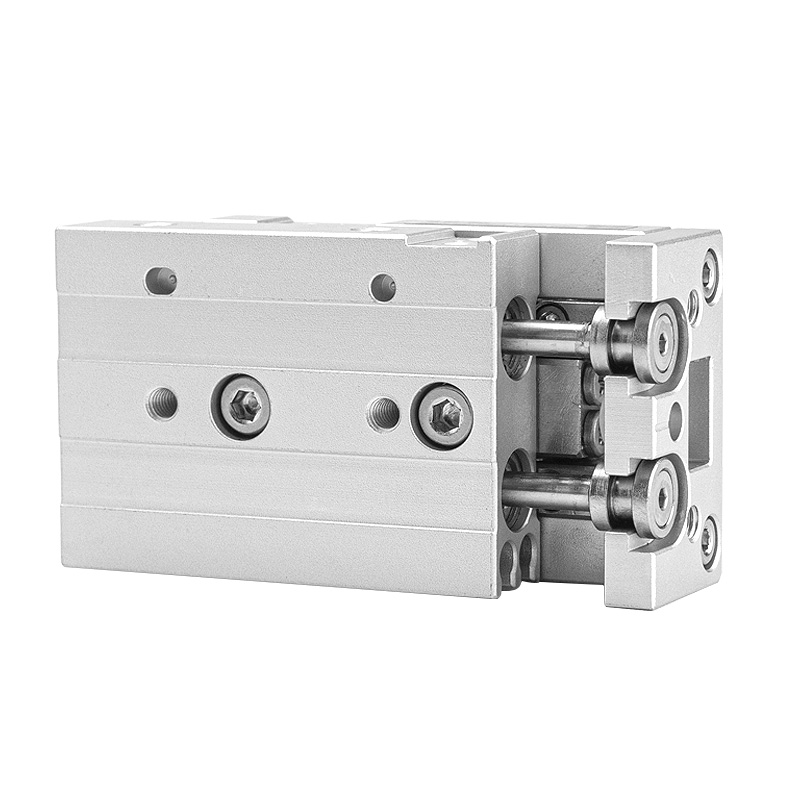

Silinder Geser Linier Presisi Poros Kembar Seri HLQ / HLQL (Panduan Bola Sirkulasi)

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     Silinder geser presisi poros ganda SOLH HLQ / HLQL mengadopsi struktur inti panduan linier bola resirkulasi, menghasilkan gerakan bolak-balik linier halus dengan presisi tinggi dan kekakuan tinggi untuk peralatan otomatis. Dua varian masing-masing mencakup kondisi kerja beban eksentrik ringan-sedang dan berat.

Ikhtisar Seri

     - Tipe Standar HLQ: Badan silinder disusun di sisi unit geser, lebar keseluruhan kompak

     -- Tipe Simetris HLQL: Silinder terpusat + rel pemandu simetris ganda, kekakuan ultra-tinggi & kapasitas anti-defleksi

     - Struktur Panduan: Panduan linier bola bersirkulasi; rel tunggal untuk lubang 6/8, rel paralel ganda untuk lubang ≥12

     - Mode Operasi: Gerakan bolak-balik aksi ganda

     -- Media yang Berlaku: Udara terkompresi dengan presisi filtrasi ≥40μm

Tabel Spesifikasi Teknis Inti

Keunggulan Struktural & Kinerja

  1. Rel Panduan Bola Sirkulasi Presisi Ganda

     - Gesekan rendah, gerakan sangat halus, kelurusan luar biasa & akurasi posisi berulang; lapisan tahan debu anti karat terintegrasi untuk masa pakai yang lebih lama.

  2. Sambungan Mengambang Bawaan

     -- Sambungan mengambang elastis antara piston dan kereta geser mengimbangi gaya lateral dan torsi eksentrik, mencegah deformasi batang piston dan kerusakan beban berlebih.

  3. Desain Batang Piston Paralel Kembar

     -Dorongan keluaran dua kali lipat, kinerja anti-torsi yang kuat, rotasi nol platform geser di bawah beban.

 4. Tata Letak Pemasangan Multi-Arah

     - Lubang pemasangan yang disadap di permukaan bawah, depan dan samping untuk pemasangan 3 arah; menemukan lubang pin secara presisi di alas untuk pemasangan perlengkapan yang cepat dan akurat.

  5. Permukaan Pemasangan Jig 3 Sisi

     - Lubang yang disadap untuk perkakas pada bagian atas geser dan muka depan; memposisikan lubang pin di bagian atas penggeser untuk menjamin akurasi pemosisian berulang perlengkapan.

  6. Alur Sensor Pra-Mesin

     -- Slot geser standar di sisi silinder untuk pemasangan cepat dan posisi sakelar buluh magnetik yang dapat disesuaikan.

  7. Beragam Kombinasi Buffer & Stop Block

     -- Penyangga udara tetap opsional, penyangga udara yang dapat disesuaikan (A/AS/AF), penyangga peredam kejut hidrolik (B/BF); tersedia beberapa aksesori blok penghenti batas eksternal.

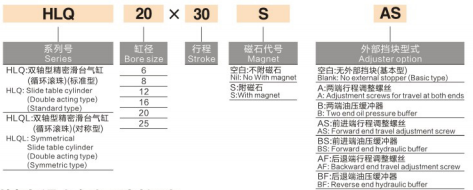

Aturan Penamaan Model Standar

  1. Contoh Model: HLQ20×30SAS

     -- HLQ = Seri poros kembar standar; HLQL = seri rel kembar simetris dengan kekakuan tinggi

     -- 20 = Diameter lubang silinder (mm)

     -- 30 = Nilai panjang langkah (mm)

     -- S = Cincin magnet permanen bawaan (konfigurasi standar wajib)

     -- A = Penyangga udara ujung ganda yang dapat disesuaikan

        AS = Penyangga udara tunggal langkah depan yang dapat disesuaikan

        AF = Langkah balik penyangga udara tunggal yang dapat disesuaikan

     -- B = Penyangga oli hidrolik ujung ganda

        BF = Penyangga oli hidrolik tunggal langkah balik

Tabel Dorongan Keluaran Teoritis (Unit: N)

Pedoman Seleksi & Skenario Aplikasi Umum

  1. Logika Pemilihan Model

     - Tipe Standar HLQ: Ruang pemasangan ringkas, beban sedang-kecil, sedikit atau tanpa beban samping eksentrik

     -- Tipe Simetris HLQL: Beban berat, beban offset eksentrik yang nyata, kekakuan tinggi & persyaratan presisi pemosisian ultra-tinggi

  2. Aplikasi Khas

     Pemosisian presisi, transfer benda kerja otomatis, stasiun penjepit pneumatik; banyak digunakan dalam elektronik 3C, jalur produksi semikonduktor, peralatan perakitan otomatis, dan instrumen pengujian presisi.

Ringkasan Satu Kalimat

     Silinder geser bola resirkulasi poros ganda SOLH HLQ / HLQL menawarkan varian ganda kekakuan tinggi standar yang ringkas dan simetris, dengan penyangga udara/hidraulik opsional, batang kembar anti-torsi, dan desain sambungan mengambang, aktuator linier presisi tinggi universal untuk peralatan penjepit, transfer, dan pemosisian otomatis beban sedang & berat.
