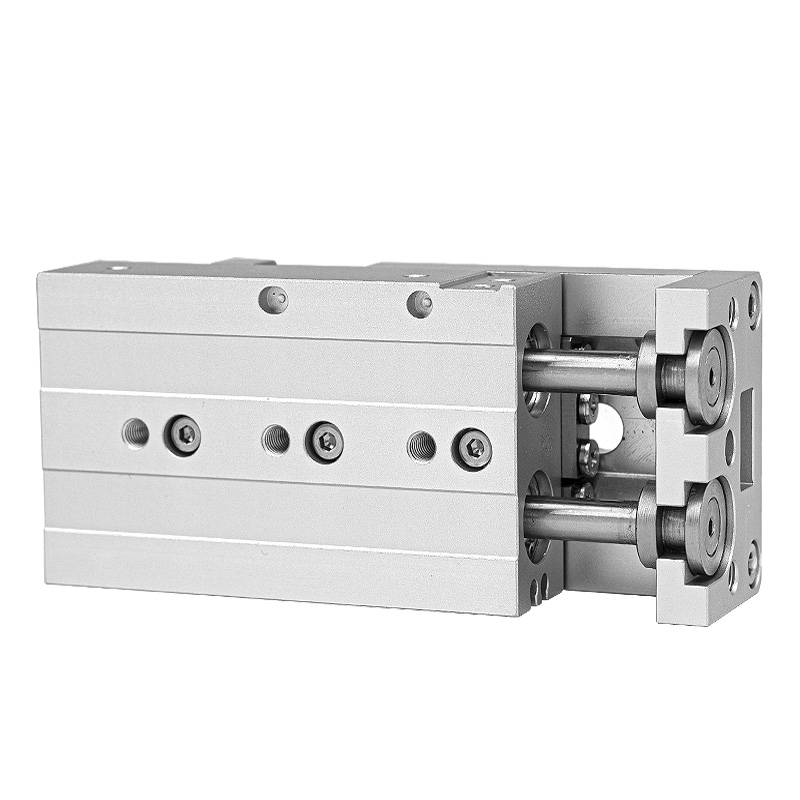

Silinder Geser Presisi Poros Kembar Seri HLS / HLSL (Tipe Panduan Rol Silang)

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     Silinder geser presisi poros ganda seri SOLH HLS / HLSL mengadopsi panduan linier rol silang sebagai komponen pemandu inti. Dibandingkan dengan silinder geser bola resirkulasi HLQ, silinder ini memberikan kekakuan yang jauh lebih tinggi, akurasi pemosisian berulang yang unggul, dan ketahanan yang lebih kuat terhadap beban samping eksentrik, sangat cocok dengan beban berat, perakitan ultra-presisi, dan proses otomatisasi pemosisian.

Klasifikasi Seri: HLS VS HLSL

     - Tipe Standar HLS: Badan silinder dipasang di satu sisi kereta geser, lebar keseluruhan kompak. Cocok untuk ruang pemasangan terbatas, kondisi beban sedang-kecil tanpa beban offset eksentrik yang jelas.

     - Tipe Simetris HLSL: Silinder berpusat di antara dua pemandu rol silang paralel, distribusi gaya seragam, kekakuan yang sangat ditingkatkan, dan kapasitas beban berat. Pilihan pertama untuk skenario kerja beban berat, beban eksentrik, dan presisi sangat tinggi.

Tabel Spesifikasi Teknis Inti

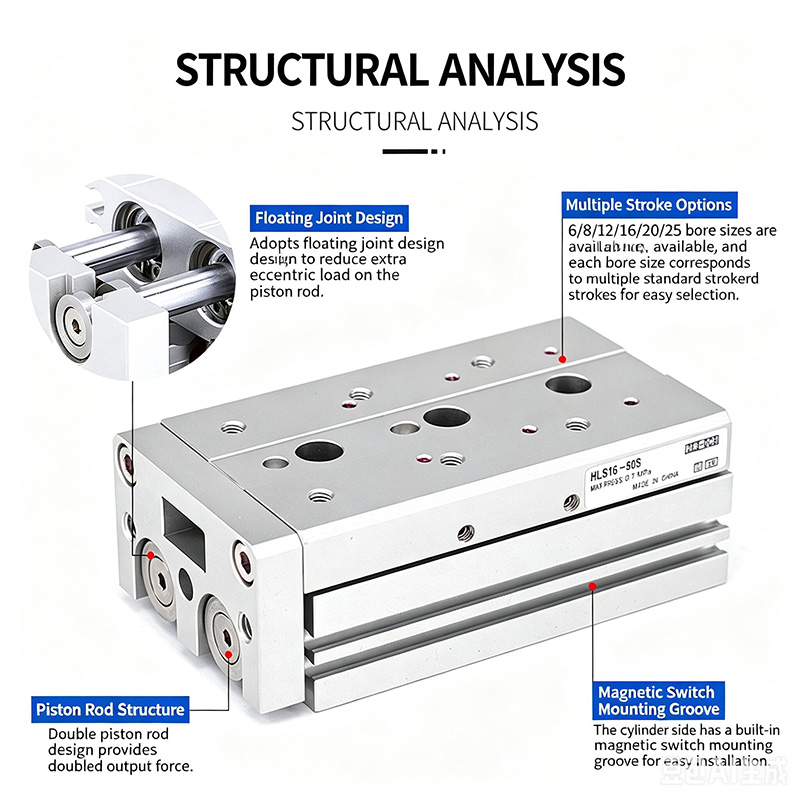

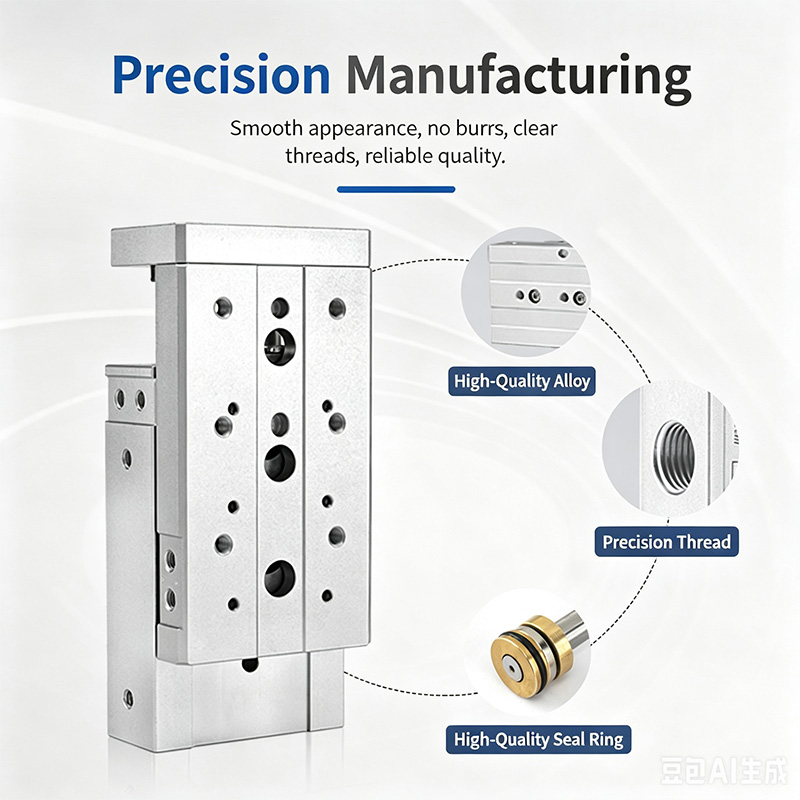

Keunggulan Kinerja Struktural & Inti

  1. Panduan Linier Cross Roller (Desain Kontak Jalur Roller)

     - Struktur bantalan kontak garis memberikan kekakuan ekstrim, kelurusan luar biasa dan presisi anti-rotasi, ketahanan benturan yang kuat, dan pengoperasian yang stabil di bawah beban berat. Desain gerbong pemandu satu bagian yang terintegrasi dengan gesekan sangat rendah, pergerakan sangat mulus, dan siklus servis yang diperpanjang.

  2. Sambungan Mengambang Bawaan

    -- Sambungan mengambang elastis antara batang piston dan platform geser mengimbangi gaya lateral dan torsi eksentrik, menghindari defleksi batang piston dan kerusakan beban berlebih.

  3. Batang Piston Paralel Kembar

    -Keluaran dorong ganda, kinerja anti-torsi yang sangat baik, mempertahankan akurasi posisi tinggi dalam keadaan dimuat.

  4. Pemasangan Universal Multi-Arah

     - Lubang pemasangan yang disadap dikerjakan pada permukaan bawah, depan dan samping untuk pemasangan 3 arah; lubang pin lokasi presisi yang telah dikerjakan sebelumnya di pangkalan untuk pemosisian akurat yang cepat.

  5. Permukaan Pemasangan Perkakas 3 Sisi

     -- Lubang pemasangan perlengkapan yang disadap pada bagian atas geser dan muka depan, menemukan lubang pin pada bidang atas penggeser untuk menjamin presisi posisi jig yang berulang.

  6. Alur Pemasangan Sensor Pra-Mesin

     -- Slot geser standar di sisi silinder untuk pemasangan fleksibel dan penyesuaian posisi sakelar magnetik.

  7. Opsi Buffer & Limit Stop yang Beragam

     -- Penyangga udara tetap, penyangga udara yang dapat disesuaikan (A/AS/AF), penyangga peredam kejut hidraulik (B/BF), dan beberapa blok penghenti batas mekanis eksternal merupakan kombinasi opsional.

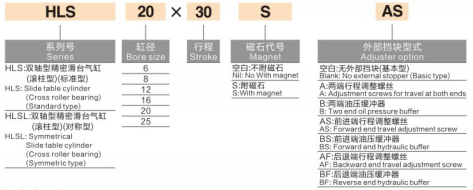

Aturan Penamaan Model Standar

  1. Contoh Model: HLS20×30SAS

     -- HLS = Seri silinder samping standar; HLSL = Seri kekakuan tinggi terpusat simetris

     -- 20 = Diameter lubang silinder (mm)

     -- 30 = Nilai panjang langkah (mm)

     -- S = Cincin magnet permanen bawaan (konfigurasi standar pabrik)

     -- A = Penyangga udara yang dapat disesuaikan pada kedua ujungnya

        AS = Penyangga udara yang dapat disetel hanya pada ujung kayuhan ke depan

        AF = Penyangga udara yang dapat disetel hanya pada akhir langkah balik

     -- B = Penyangga oli hidrolik pada kedua ujungnya

        BF = Penyangga oli hidrolik hanya pada akhir langkah balik

Tabel Dorongan Keluaran Teoritis (Unit: N)

Pedoman Seleksi & Skenario Aplikasi Umum

  1. Saran Seleksi

     - Model Standar HLS: Ruang pemasangan kompak, beban sedang-kecil, tidak ada beban offset eksentrik yang jelas

     -- Model Simetris HLSL: Pemilihan prioritas untuk beban berat, beban samping eksentrik, kekakuan ultra-tinggi, dan persyaratan posisi ultra-presisi

  2. Aplikasi Industri Khas

     - Perakitan presisi, pemosisian otomatis, penjepit pneumatik, dan stasiun pemindahan benda kerja

     - Lini produksi semikonduktor & otomasi elektronik

     - Instrumen inspeksi pengujian presisi tinggi, peralatan otomasi medis, mekanisme perlengkapan peralatan mesin

Ringkasan Satu Kalimat

     Silinder geser poros ganda rol silang SOLH HLS/HLSL mengadopsi pemandu rol silang kontak garis dengan kekakuan tinggi dengan varian standar/simetris ganda, dilengkapi dengan penyangga udara/hidraulik opsional dan desain sambungan mengambang anti-eksentrik, aktuator linier ultra-presisi tugas berat premium untuk peralatan otomatisasi presisi semikonduktor, medis, dan beban tinggi.
