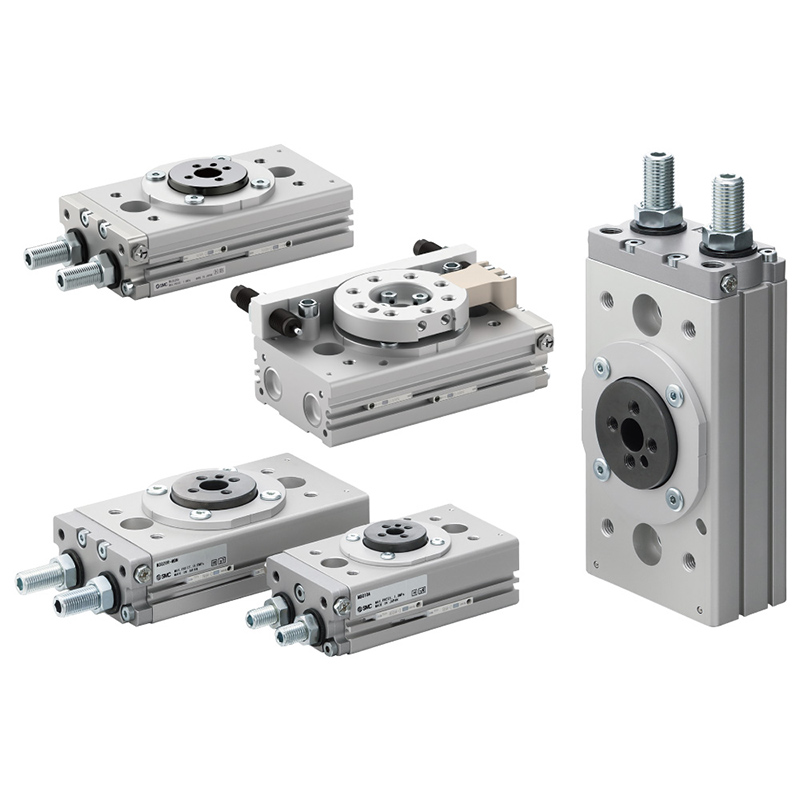

Meja Aktuator Putar Rak & Pinion Seri MSQ (Teknologi SOLH Richge)

Merek:SOLH oleh Teknologi Richge

Ikhtisar Produk

     Seri SOLH MSQ mengadopsi struktur penggerak rak & pinion simetris piston ganda, dibagi menjadi dua sub-seri: kelas standar MSQB dan kelas presisi tinggi MSQA. Ini fitur meja pemasangan melingkar terintegrasi dengan lubang tengah berlubang, sudut ayunan terus menerus disesuaikan dari 0~190°.

Rack-pinion piston ganda simetris menghasilkan torsi output 3~4 kali lebih besar dan kapasitas beban radial/aksial yang unggul dibandingkan dengan silinder putar CRQ tipe baling-baling. Tersedia dua opsi peredam kejut: penyangga karet internal atau penyangga hidraulik terintegrasi. Tata letak port udara ganda (ujung muka / samping depan) menyederhanakan tata letak pipa; saklar buluh magnetik yang kompatibel untuk umpan balik sinyal posisi putar. Banyak digunakan untuk pengindeksan otomatis, pembalikan benda kerja, dan stasiun pemosisian presisi.

Klasifikasi Seri & Tabel Seleksi (Presisi + Pencocokan Buffer)

Aturan Pengkodean Model Lengkap

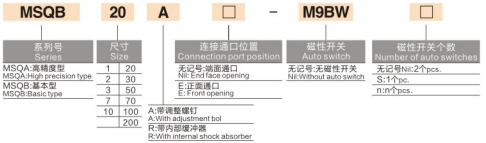

  1. Aturan Pengkodean 1: MSQB20A-□-M9BW-□

     Contoh: MSQB20A-M9BW

     -- MSQB / MSQA: Pengidentifikasi seri

        MSQB = Seri dasar standar; MSQA = Seri presisi presisi tinggi

     -- 20: Ukuran bingkai (tersedia: 10/20/30/50/70/100/200)

     -- A/R: Penyesuaian sudut & kode buffer

        A = Sekrup penyetel sudut ujung ganda; R = Peredam kejut hidrolik bawaan; tidak ada akhiran = hanya penyangga karet

     -- Kotak tengah: Posisi pelabuhan udara

        Blank = Pelabuhan udara ujung muka; E = Port udara samping depan

     -- M9BW: Model saklar magnetik

        Kosong = Tanpa saklar magnet; Kompatibel dengan sensor buluh universal M9BW / M9BL

     -- Kotak terakhir: Kuantitas saklar magnetik

        Kosong = Standar 2 pcs; S = Sepotong tunggal; Gambar khusus = jumlah yang disesuaikan

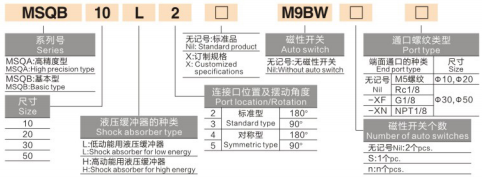

  2. Aturan Pengkodean 2: MSQB10L2-□-M9BW-□-□

     Contoh: MSQB10L2-M9BW

     -- MSQB: Seri standar; ukuran bingkai 10/20/30/50

     -- L / H: Tingkat energi kinetik penyangga hidraulik (hanya untuk versi hidraulik R)

        L = Penyangga hidrolik energi kinetik rendah; H = Penyangga hidrolik energi kinetik tinggi

     -- Digit 2/3/4/5: Spesifikasi sudut ayun tetap

        2 = Standar 180°; 3 = 90°; 4 = Simetris 180°; 5 = Simetris 90°

     -- Kotak tengah : Custom tanda X, kosong = standar stok model

     -- M9BW: Saklar magnetik, kosong = tidak dilengkapi sensor

     -- Kotak kedua dari belakang: Kuantitas saklar magnetik; kosong=2pcs, S=1pc

     -- Kotak terakhir: Spesifikasi ulir port udara

        Blank = benang M5 (hanya untuk ukuran 10/20); XF = G1/8; XN = NPT1/8 benang Amerika

Keuntungan Struktural Inti

  1. Rak Piston Ganda & Penggerak Pinion Simetris

     - Piston sinkron ganda mendorong gigi secara serempak, menghilangkan serangan balik unilateral; keluaran torsi seragam dengan jitter putaran nol, kapasitas beban jauh lebih tinggi dibandingkan silinder baling-baling piston tunggal.

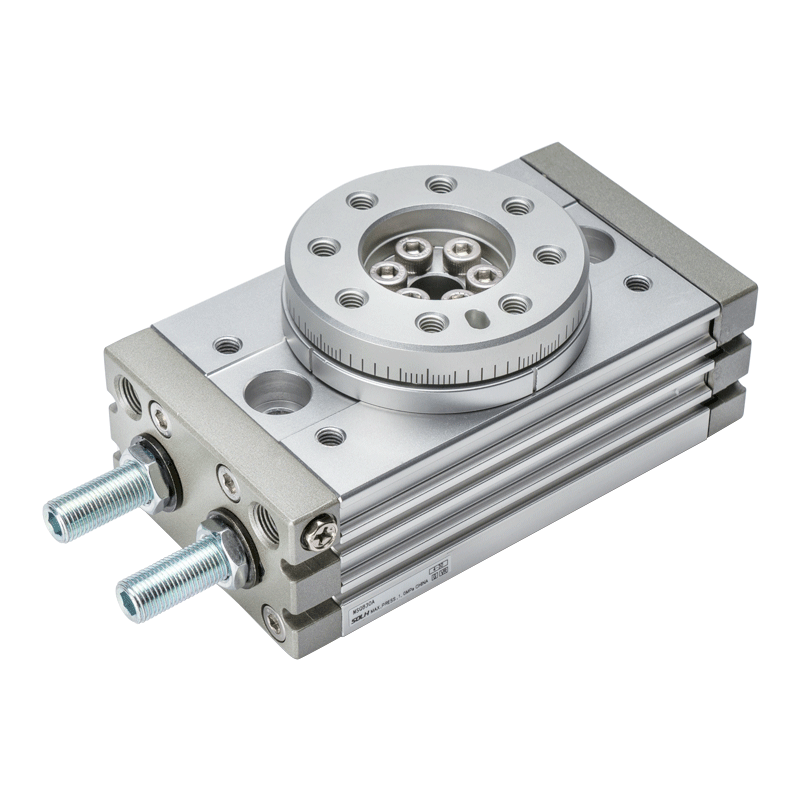

  2. Meja Putar Terintegrasi dengan Lokasi Lubang Pin

     -- Lubang pin pemosisian meja yang telah dikerjakan sebelumnya dan lubang sadap pemasangan standar untuk penguncian jig/benda kerja langsung, penyelarasan yang mudah, dan kekakuan integral yang tinggi. Lubang tembus tengah (φ6~φ24) memungkinkan pipa udara dan kabel sensor melewati bagian tengah, tata letak mesin internal yang rapi.

  3. Tata Letak Pelabuhan Udara Ganda

     -- Dua opsi perpipaan: saluran masuk udara ujung muka atau port tipe E depan samping, perutean pipa fleksibel untuk peralatan terbatas kompak tanpa gangguan mekanis.

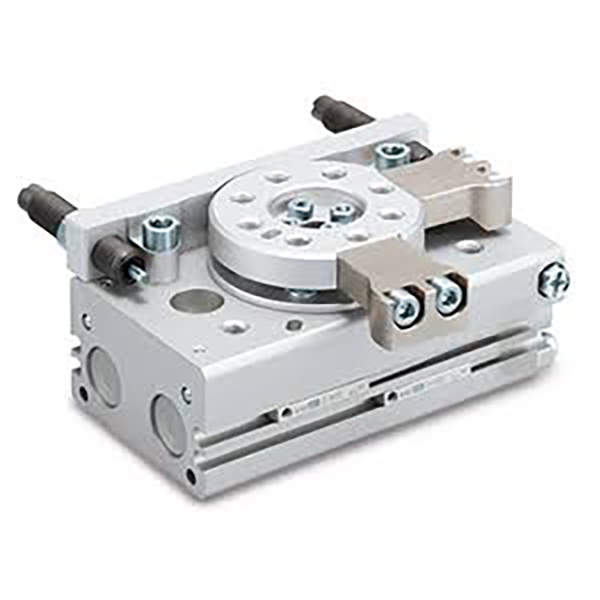

  4. Sekrup Penyesuaian Sudut Ujung Ganda Independen (Akhiran A)

     -- Sekrup pembatas terpisah pada kedua ujungnya untuk membatasi gerakan searah jarum jam dan berlawanan arah jarum jam secara terpisah; rentang ayunan dapat disesuaikan tanpa batas dalam 0~190°, preset default pabrik hingga 190°.

  5. Dua Sistem Penyerapan Guncangan Opsional

     -- Versi standar: Penyangga benturan karet ujung ganda untuk pengurangan kebisingan di bawah beban ringan kecepatan rendah

     -- -Versi penyangga hidraulik R: Peredam kejut oli terintegrasi (L kinetik rendah / H tingkat kinetik tinggi) menyerap benturan berat pada kecepatan tinggi, meminimalkan getaran berhenti dan melindungi perlengkapan & benda kerja

  6. Kompatibel dengan Umpan Balik Posisi Magnetik

     - Cincin magnet permanen bawaan di dalam badan silinder, kompatibel dengan sakelar buluh M9BW / M9BL untuk mengirimkan sinyal di tempat 0°/90°/180° ke PLC untuk logika interlock otomatis.

  7. Dukungan Bantalan Bola Presisi untuk MSQA

     - Model presisi tinggi MSQA mengadopsi perakitan bantalan bola presisi kelas; runout radial & aksial ≤0,01mm, ulangi akurasi posisi ±0,01mm. Versi dasar MSQB memenuhi persyaratan pemosisian otomatisasi umum.

Spesifikasi Teknis Standar Universal

  1. Mode Berkendara: Rak & pinion piston ganda kerja ganda

  2. Rentang Tekanan Operasi

    -- Tipe penyangga karet: 0,1~1,0 MPa

     -- -R Tipe penyangga hidrolik: 0,1~0,6 MPa

  3. Tekanan Uji Bukti: 1,05 MPa

  4. Suhu Sekitar: 0~60℃ (tidak ada es di dalam sirkuit udara)

  5. Rentang Ayunan yang Dapat Disesuaikan: 0~190° dapat disesuaikan tanpa batas, preset pabrik 190°; sudut tetap 90° / 180° opsional

  6. Pelumasan: Gemuk tahan lama yang telah diisi sebelumnya di pabrik, desain bebas pelumasan yang kompatibel dengan udara kering bersih bebas oli

  7. Media yang Berlaku: Udara bertekanan kering yang disaring (presisi filtrasi ≥40μm)

Tabel Kapasitas Torsi & Beban (Pasokan Udara 0,5MPa)

Tabel Perbandingan Energi Kinetik Buffer Max

Aturan Pemilihan Model Lengkap

  1. Pemilihan Kelas Presisi

     - Penempatan chip, inspeksi optik PCB, perakitan presisi → Seri presisi tinggi MSQA

     -- Pembalikan benda kerja secara umum, pengalihan & penyortiran material → Seri dasar standar MSQB

  2. Aturan Pencocokan Buffer

     - Beban ringan kecepatan rendah, pengendalian biaya: Model penyangga karet non-R

     -- Siklus cepat frekuensi tinggi, dampak benda kerja yang berat: Pilih penyangga hidrolik -R; dampak ringan tingkat L, dampak berat tingkat H

  3. Pemilihan Sudut Ayunan

     -- Memutar/membongkar 90°: Akhiran 3 / 5

     -- Pengindeksan bolak-balik 180°, deteksi dua sisi: Akhiran 2 / 4

     -- Rentang ayunan terbatas sewenang-wenang khusus: Model universal dengan sekrup penyesuaian

  4. Tata Letak Pelabuhan Udara

     -- Ruang mesin internal terbatas yang ringkas: Versi port depan sisi E

     -- Perpipaan terbuka eksternal standar: Port muka ujung default

  5. Umpan Balik Sinyal Posisi

     -- Sinyal di tempat yang diperlukan untuk interlock PLC: Lengkapi sakelar magnetik M9BW (standar 2 buah); hanya deteksi satu sisi pilih S saklar tunggal

  6. Spesifikasi Benang

     -Ukuran 10/20 bingkai kecil benang M5 default; sedang-besar 30/50 opsional G1/8 (XF), NPT1/8 (XN) benang Amerika

Skenario Aplikasi Industri yang Khas

     - Otomatisasi Presisi Elektronik 3C: Pemosisian putar chip, inspeksi optik multi-sudut PCB, rakitan pengindeksan komponen mikro

     - Jalur Produksi Pengemasan: Stasiun penutup botol, perubahan arah karton 90°, pemasangan label putar

     -- Perlengkapan Alat Mesin: Pembalikan benda kerja, posisi pengindeksan jig stamping

     - Peralatan Penyortiran Logistik: Pengalihan material, mekanisme penghentian putar pipa

     -- Efektor Akhir Manipulator Mini: Rotasi sambungan robot, pembalikan chuck pick-and-place vakum

     -- Peralatan Pengujian Presisi: Meja putar inspeksi penglihatan, jig uji kedap udara multi-sudut

Mendukung Solusi Pencocokan Sirkuit Pneumatik

  1. Rangkaian Umum Standar

     -- Kombinasi dua titik sumber udara AFC → Katup solenoid 4V210 5/2 → Tabung udara PU → Meja putar MSQ (saklar magnetik M9BW disambungkan ke PLC)

  2. Sirkuit Bengkel Tahan Ledakan

     -- Unit perawatan sumber udara tahan ledakan → Katup solenoid 5 arah tahan ledakan 50-VFE → Selang fleksibel PU → Silinder putar MSQB/MSQA untuk lingkungan berbahaya

  3. Stasiun Mikro Presisi Mini

     -- Filter pengatur udara mini AC1500 → Katup solenoid seri 3V 3/2 → Tabung tipis PU4 → Meja putar kecil MSQ10 / MSQ20

Ringkasan Satu Kalimat

     Meja putar rak & pinion piston ganda SOLH MSQ terbagi menjadi standar MSQB dan tingkat presisi tinggi MSQA, mendukung ayunan yang dapat disesuaikan 0~190°, penyerapan guncangan karet/hidraulik ganda, tata letak port udara ujung/samping ganda, dan lubang kabel berongga tengah, menghasilkan torsi 3~4x lebih tinggi daripada silinder baling-baling sebagai aktuator pengindeksan putar universal untuk elektronik, pengemasan, peralatan mesin, dan jalur otomasi pengujian.
