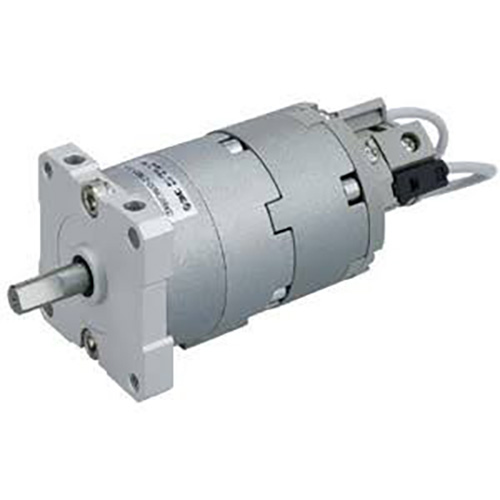

Aktuator Putar Tipe Baling-Baling Pemasangan Gratis Seri CRBU2

Merek: SOLH oleh Richge Technology

Pemosisian Produk & Fitur Struktur Inti

     Seri SOLH CRBU2 adalah silinder ayun putar tipe baling-baling mini yang dirancang untuk stasiun putar presisi ruang terbatas, dilengkapi pemasangan multi-arah gratis, bodi ringan ultra-tipis, serangan balik gigi nol, dan sudut ayun lebar. Tersedia ukuran lubang: 10/15/20/30/40, dengan opsi baling-baling tunggal/ganda untuk memenuhi berbagai tuntutan pembalikan putar beban ringan.

 1. Sorotan Desain Inti

     - Penggerak langsung baling-baling (baling-baling tunggal S / baling-baling ganda D): Tanpa transmisi gigi, serangan balik nol, putaran halus, dan pemosisian ultra-presisi

     - Garis besar silinder pemasangan bebas penuh: Dapat dipasang atas/bawah/kiri/kanan/aksial tanpa braket pemasangan tambahan; 12% lebih ringan dari CRB2 untuk tata letak peralatan kompak yang padat

     -- Kisaran sudut ayun penuh: Baling-baling tunggal 90°/180°/270°; Baling-baling ganda 90°/100°, ayunan baling-baling tunggal maksimal hingga 270°

     -- Tata letak pipa ganda: Port samping standar (tanpa akhiran) / port aksial (akhiran E) untuk mencocokkan tata letak perutean pipa yang berbeda

     - Modul fungsional yang dapat diperluas: Unit penyesuaian sudut W opsional & cincin magnetik bawaan untuk pemasangan sakelar magnetik; tidak ada bagian radial yang menonjol untuk menghemat ruang kabinet

     -- Sistem penyegelan kebocoran rendah premium: Segel komposit khusus dengan penghenti posisi bawaan, kebocoran internal ultra-rendah, pengoperasian bebas oli yang cocok untuk lingkungan produksi bersih

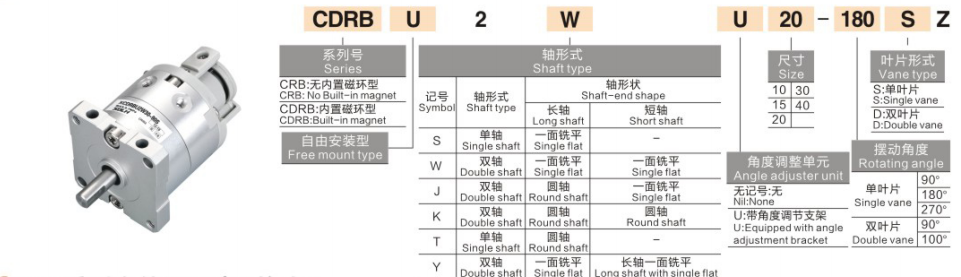

Aturan Penamaan Model Lengkap

  1. Contoh Model: CRBU2WU20-180SE-M9BW

 2. Contoh Referensi Pesanan Standar

     -- Port sisi baling-baling tunggal standar: CRBU2-20-180S

     -- Dengan penyesuaian sudut + baling-baling ganda: CRBU2W30-90D

     -- Port aksial + sakelar magnetik: CRBU2-15-270SE-M9B

Spesifikasi Teknis Universal Standar (Tekanan Uji: 0,5MPa)

  1. Parameter Kinerja Umum

     -- Kisaran tekanan pengoperasian: Ukuran 10/15: 0,2~0,7MPa; Ukuran 20/30/40: 0,15~1,0MPa

     -- Suhu pengoperasian sekitar: 5 ~ 60℃ (tidak ada lapisan es di dalam pipa udara)

     -- Akurasi posisi pengulangan sudut: ±0,01°, rotasi stabil tanpa serangan balik

     -- Buffer bawaan: Tidak ada; peredam kejut eksternal dapat dikonfigurasi secara terpisah

     -- Energi kinetik tumbukan yang diijinkan: 0,00015 ~ 0,04J (meningkat secara proporsional dengan ukuran lubang)

     -- Persyaratan pelumasan: Desain bebas oli yang sudah diberi pelumas dari pabrik

  2. Tabel Torsi Keluaran Teoritis (Satuan: N·m @0,5MPa)

  3. Referensi Berat & Dimensi Keseluruhan (spesifikasi 180°)

Keunggulan Kompetitif Inti

  1. Pemasangan bebas multi-arah menghemat ruang

     - Badan halus silinder dapat dipasang dengan sekrup pada permukaan apa pun tanpa tanda kurung; Bodi 12% lebih ringan, pilihan optimal untuk rangka peralatan terintegrasi yang sangat kompak

  2. Posisi sudut ultra-presisi nol reaksi

     -- Penggerak baling-baling langsung menghilangkan jarak antar gigi, rotasi sangat halus dengan akurasi pengulangan ±0,01° untuk stasiun kontrol sudut presisi yang ketat

  3. Rentang ayunan lebar yang dapat disesuaikan dengan unit penghenti opsional

     -- Ayunan baling-baling tunggal maksimum 270°; Modul penyesuaian sudut W memungkinkan gerakan yang dapat disesuaikan tanpa batas 0~240°, penyesuaian sudut multi-stasiun yang nyaman

  4. Baling-baling ganda menghasilkan torsi dua kali lipat dengan garis yang sama

     -- Dimensi luar yang sama, model baling-baling ganda D memberikan torsi dua kali lipat dari baling-baling tunggal S untuk menangani beban putar yang lebih tinggi

  5. Struktur penyegelan bebas minyak umur panjang

     - Penyegelan komposit gesekan rendah, masa pakai lebih dari 5 juta siklus peralihan, kompatibel dengan bengkel biasa dan jalur produksi bersih bebas debu

Metode Pemasangan & Aplikasi Industri Khas

  1. Dua Bentuk Pemasangan Utama

     -- Pemasangan bodi langsung: Sekrup mengunci ke permukaan silinder apa pun, pemasangan aksial/radial dapat dilakukan, pembongkaran & penggantian cepat

     - Pemasangan gabungan pelat datar tambahan: Dipasang secara horizontal atau vertikal melalui pelat pemasangan, ideal untuk efektor ujung robot, pemasangan tersembunyi di sisi peralatan & atas

  2. Skenario Aplikasi Khas

     - Otomatisasi Elektronik 3C: Pembalikan komponen mini, pemosisian putar kamera, peralihan sudut jig, pengindeksan putar stasiun inspeksi

     -- Jalur Perakitan Presisi: Mekanisme putar pengencangan sekrup, penyesuaian sudut kerut terminal, benda kerja ringan dengan putaran 180°

     - Mesin Pengemasan: Rotasi penyekat material, penyetelan sudut pemasangan label, pengumpanan putar langkah pendek

     -- Peralatan Otomasi Umum: Sakelar putar pintu peralatan, peralihan stasiun produksi, rotasi bolak-balik beban ringan frekuensi tinggi

Perbandingan Pilihan: Aktuator Putar Dudukan Standar CRBU2 VS CRBU2

Panduan Pemilihan Cepat 3 Langkah

  1. Pemilihan ukuran lubang berdasarkan beban torsi

     -- Hitung torsi kerja aktual, pilih model dengan margin keamanan torsi 50%:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Pemilihan tipe baling-baling

     -- Beban torsi rendah yang ringan → S baling-baling tunggal; Beban putar yang berat dan tinggi → D baling-baling ganda (output torsi ganda)

  3. Pencocokan konfigurasi

     -- Penyempurnaan sudut diperlukan: Tambahkan unit penyesuaian sudut akhiran W (0~240° dapat disesuaikan tanpa batas)

     -- Umpan balik sinyal posisi PLC: Lengkapi sakelar magnetik M9B/M9BW untuk mendeteksi batas putaran dua arah

     -- Permintaan perutean jalur pipa: Kosong untuk port samping standar, akhiran E untuk port udara pusat aksial

Ringkasan Satu Kalimat

     Silinder putar baling-baling dudukan bebas SOLH CRBU2 memiliki fitur pemasangan sewenang-wenang tanpa braket, presisi nol reaksi ±0,01°, opsi torsi baling-baling tunggal/ganda ganda, dan tata letak port udara samping/aksial, dengan pengatur sudut W opsional dan sakelar magnetik M9BW, solusi ringkas ringan untuk 3C, perakitan presisi, dan pengemasan stasiun pembalikan putar beban ringan.
