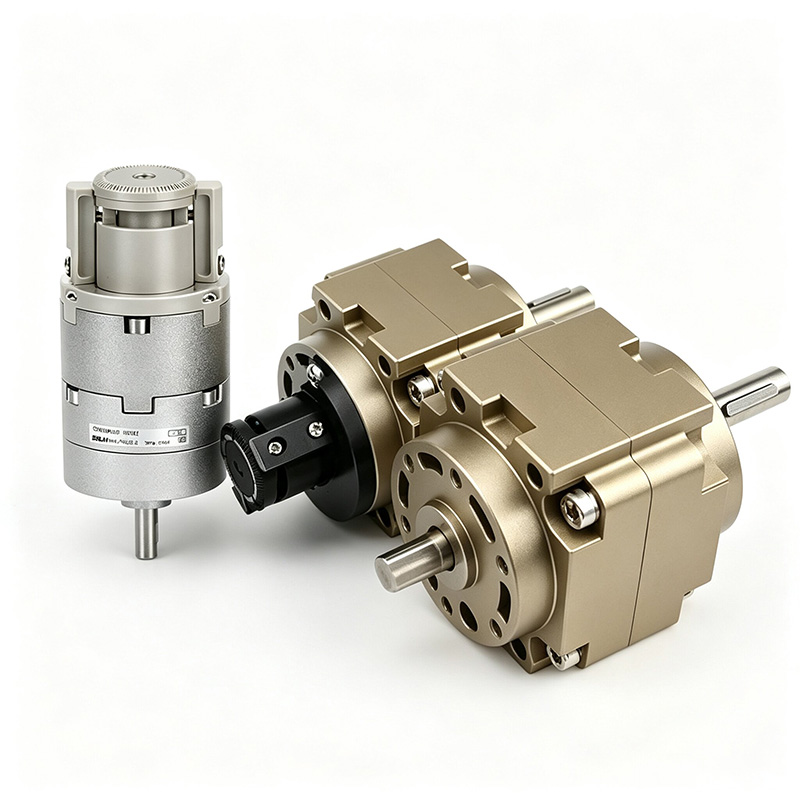

Aktuator Putar Tipe Baling-Baling Seri CRB1 / CRB2

Aktuator Putar Tipe Baling-Baling Seri CRB1 / CRB2 (SOLH Dapat Dipertukarkan)

Merek: SOLH oleh Richge Technology

Pemosisian Produk & Perbedaan Inti Seri

     SOLH CRB1 dan CRB2 adalah silinder ayun putar tipe baling-baling yang digerakkan oleh baling-baling tunggal/ganda. Tanpa jarak antar roda gigi, bodinya sangat ringkas, inersia putarannya rendah, dan responsnya sangat cepat.

     -- CRB2 (Seri Kecil): Lubang 10~40mm untuk beban ringan & ruang sempit, desain kompak dan ringan

     -- CRB1 (Seri Besar): Lubang 50~100mm untuk beban berat & torsi tinggi, dukungan bantalan penuh dengan ketahanan benturan yang unggul

     Sudut ayunan baling-baling tunggal maks hingga 270°/280°, baling-baling ganda maks 90°/100°. Banyak digunakan untuk stasiun otomasi pembalikan putar, pengindeksan, dan pemosisian cepat.

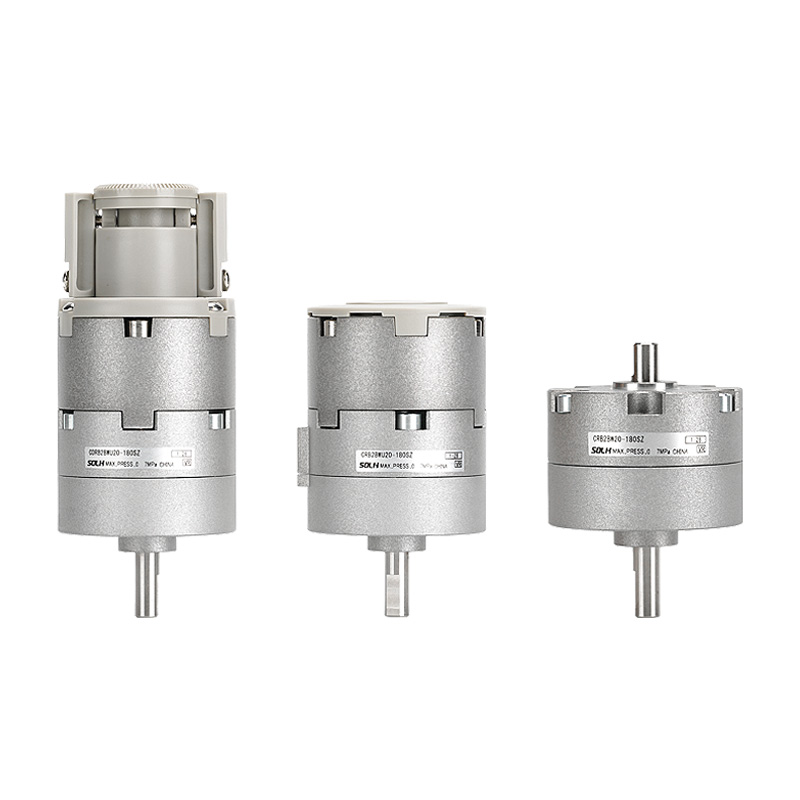

  1. Seri Standar Kecil CRB2

     -- Ukuran lubang: 10, 15, 20, 30, 40mm

     -- Pilihan baling-baling: S baling-baling tunggal / baling-baling ganda D

     -- Sudut ayun: Baling-baling tunggal 90°/180°/270°; Baling-baling ganda 90°/100°

     - Keunggulan inti: Ultra kompak, ringan, tekanan startup rendah, port ganda samping/aksial, pengatur sudut opsional & sakelar magnet

     -- Aplikasi: Rotasi kecepatan tinggi beban ringan, peralatan ruang terbatas, elektronik 3C, pengemasan, otomatisasi miniatur

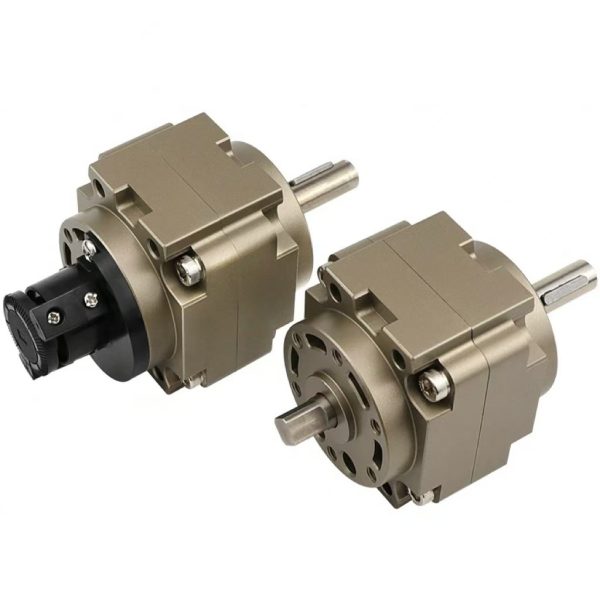

  2. Seri Tugas Berat Besar CRB1

     -- Ukuran lubang: 50, 63, 80, 100mm

     -- Pilihan baling-baling: S baling-baling tunggal / baling-baling ganda D

     -- Sudut ayun: Baling-baling tunggal 90°/180°/270°/280°; Baling-baling ganda 90°/100°

     - Kelebihan inti: Torsi keluaran tinggi, bantalan beban berat, dukungan bantalan penuh, tahan guncangan, masa pakai yang lama

     -- Aplikasi: Pembalikan benda kerja berat, pengindeksan skala besar, perlengkapan putar berat, jalur perakitan industri berat

Spesifikasi Teknis Inti Universal

  1. Parameter Standar Umum

  2. Torsi Keluaran Teoretis @ 0,5MPa (Indeks Pemilihan Inti)

   2.1 Tabel Torsi CRB2

   2.2 Tabel Torsi CRB1

 3 Referensi Beban Radial & Aksial yang Diijinkan

     -- CRB2-20: Radial 120N, Aksial 80N

     -- CRB1-50: Radial 245N, Aksial 196N

     -- CRB1-100: Radial 588N, Aksial 490N

Struktur Internal & Prinsip Kerja Baling-Baling

  1. Komponen utama: Badan silinder, baling-baling putar tunggal / ganda, poros keluaran, rakitan penyegel, penyangga karet ujung, baut penyetel sudut

  2. Logika kerja: Udara bertekanan memasuki satu ruang untuk mendorong baling-baling berputar di sekitar poros tengah sementara ruang yang berlawanan dibuang.

     -- Baling-baling ganda: Torsi berlipat ganda, sudut ayunan terbatas ≤100°

     -- Baling-baling tunggal: Rentang ayunan lebih lebar hingga 270°

  3. Keunggulan Inti yang Unik

     -- Tidak ada struktur roda gigi & rak, tidak ada serangan balik, rotasi senyap yang mulus tanpa getaran benturan

     -- Garis luar yang sangat ringkas, inersia putar rendah, respons sangat cepat (rotasi 90° < 0,1 detik)

    - Opsional berongga melalui poros, nyaman untuk pipa internal & perutean kabel

     -- Baut penyetel ujung ganda untuk batas kayuhan; baling-baling tunggal dapat disesuaikan 0~270°, baling-baling ganda 0~90°

Aturan Pengkodean Model Lengkap

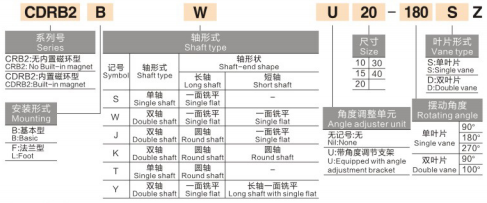

  1. Contoh Model CRB2: CRB2BW20-180SZ

     -- CRB2 = Seri aktuator putar baling-baling kecil

     -- B = Pemasangan flensa dasar; L = Pemasangan braket kaki

     -- W = Poros memanjang ganda; kosong = Poros tunggal

     -- 20 = Ukuran lubang (10/15/20/30/40)

     -- 180 = Sudut ayunan (90/180/270)

     -- S = Baling-baling tunggal; D = Baling-baling ganda

     -- Z = Dilengkapi dengan unit penyesuaian sudut; blank = standar tanpa adjuster

          Awalan CDRB2 = Cincin magnet internal untuk pemasangan sakelar magnet

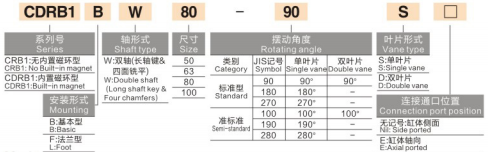

  2. Contoh Model CRB1: CRB1BW50-90D

     -- CRB1 = Seri putar baling-baling tugas berat yang besar

     -- B = Pemasangan dasar; W = Poros ganda

     -- 50 = Ukuran lubang (50/63/80/100)

     -- 90 = Sudut ayunan (90/180/270/280)

     -- D = Baling-baling ganda; S = Baling-baling tunggal

        Awalan CDRB1 = Model terintegrasi cincin magnetik

Panduan Seleksi Langkah demi Langkah & Aplikasi Industri

  1. Aturan Prioritas Seleksi

     -- Pemisahan torsi & dimensi: Ruang sempit beban ringan → CRB2 (10~40); Rotasi torsi tinggi yang berat → CRB1 (50~100)

     -- Persyaratan sudut ayunan: Rotasi lebih dari 90° → Baling-baling tunggal S; Torsi maksimum dalam 90° → Baling-baling ganda D

     -- Pertukaran presisi & kecepatan: Serangan balik nol tipe baling-baling, posisi berulang ±0,1°, ideal untuk tugas ringan berkecepatan tinggi; Beban bantalan presisi tinggi yang berat lebih menyukai meja putar rak-pinion MSQ

     -- Opsi fungsi: Diperlukan batas sudut halus – pilih unit penyesuaian sudut akhiran Z; Diperlukan umpan balik posisi PLC – pilih model terintegrasi magnetik CDRB

  2. Skenario Aplikasi Khas

     -- Jalur tugas ringan: Pembalikan komponen elektronik, pemutaran label, pengencangan tutup botol, penyortiran bahan miniatur

     -- Stasiun tugas berat: Benda kerja besar dengan perputaran 90°/180°, pengindeksan jalur perakitan, perlengkapan penjepit putar yang berat

     - Industri umum: Pengemasan, percetakan, pemrosesan makanan, stasiun pemosisian putar otomatis penuh

Perbandingan Kinerja: Aktuator Putar Rak & Pinion CRB Vane VS MSQ

Satu Kalimat

     RingkasanSOLH CRB2 aktuator putar tipe baling-baling tugas ringan kecil dan CRB1 tugas berat mengadopsi penggerak baling-baling tunggal/ganda tanpa serangan balik dengan pengatur sudut opsional dan varian sakelar magnet CDRB, menampilkan rotasi inersia rendah yang cepat dari torsi 0,05~24N·m, sempurna untuk pembalikan, pengindeksan, dan penjepitan putar berkecepatan tinggi pada jalur elektronik, pengemasan, dan otomasi perakitan berat.
