Sendi Mata Ikan Bantalan Ujung Batang Tipe U

Sendi Mata Ikan Bantalan Ujung Batang Tipe U | Pemasangan Artikulasi Universal 360° untuk Ujung Batang Silinder

Merek: SOLH oleh Richge Technology | Bantalan Ujung Batang Universal Batang Piston Silinder Pneumatik

1. Ikhtisar Produk

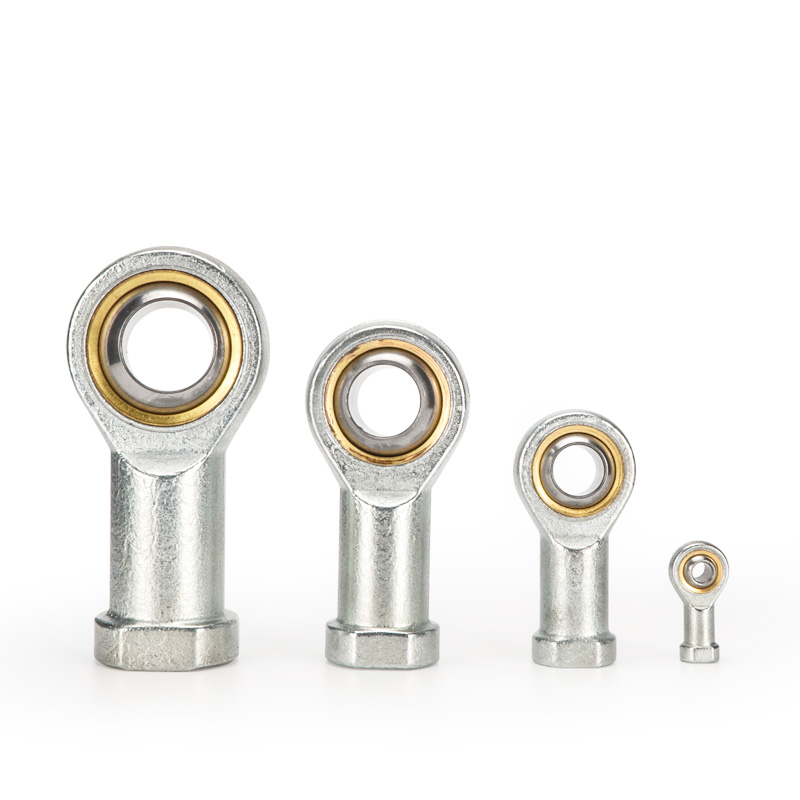

     Sambungan mata ikan tipe U, juga dikenal sebagai bantalan bola ujung batang dengan akhiran U, adalah aksesori artikulasi universal 360° yang dipasang pada batang piston silinder. Ini memecahkan masalah ketidakselarasan dan ayunan multi-arah dan menghilangkan gaya lateral, kompatibel dengan SC, MA, MAL dan silinder pneumatik standar lainnya.

2. Struktur & Fungsi Inti

     • Struktur: Benang betina (sambungkan batang piston) + bantalan bola bulat + cincin luar, ayunan radial dan sudut bebas.

     • Kapasitas Ayunan: ±13°~±15° ayunan universal, jauh lebih besar dari ±5° fitting clevis I/Y untuk penyesuaian adaptif multi-arah.

     • Pilihan Bahan

￮ Standar: Bantalan baja / baja karbon, permukaannya dipadamkan dengan oksida hitam atau lapisan galvanis

￮ Tahan aus: Bushing paduan tembaga / tipe pelumasan otomatis

￮ Anti-korosi: baja tahan karat 304

     • Manfaat Inti

￮ Kompensasi deviasi koaksial hingga 2mm dan deviasi sudut hingga 15°

￮ Mencegah momen lentur dan gaya lateral pada batang piston, melindungi segel silinder

￮ Ideal untuk kondisi kerja beban berkecepatan tinggi, frekuensi tinggi, dan eksentrik

3. Konvensi Penamaan Model untuk Merek-Merek Arus Utama

  1) AirTAC (diadopsi secara luas)

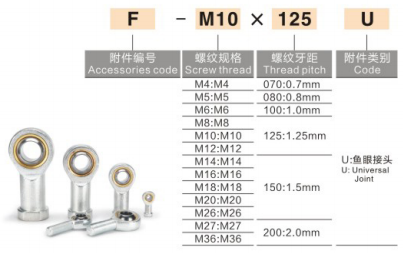

     Format: benang F-M × nada U
     Definisi: F = aksesori; M = spesifikasi benang; U = bantalan ujung joran mata ikan

     • F-M8×1,25U untuk silinder bor 25mm

     • F-M10×1,25U untuk silinder bor 32mm

     • F-M12×1,25U untuk silinder bor 40mm

     • F-M16×1.5U untuk silinder bor 50/63mm

     • F-M20×1,5U untuk silinder bor 80/100mm

  2) Seri SMC PHS: Format: PHS-thread, contoh: PHS-10

  3) Penandaan domestik umum: SI/M12×1.25 (ulir betina), SA/M12×1.25 (ulir jantan)

4. Spesifikasi Umum & Bagan Pencocokan Lubang Silinder

5. Perbandingan: Fish Eye tipe U vs I/Y Clevis / F Floating Joint

  Panduan Seleksi: Eksentrisitas besar & ayunan multi-arah → Tipe-U; Ketidakselarasan & aksi frekuensi tinggi → Tipe-F; Beban berat kecepatan rendah → tipe Y; Braket beban telinga ganda → tipe I.

6. Pedoman Instalasi

  1. Kencangkan ulir betina ke ulir eksternal batang piston, gunakan pengunci ulir anaerobik dan kendalikan torsi pengencangan dengan benar.

  2. Pasang lubang cincin luar untuk memuat poros pin. Penyelarasan koaksial yang ketat tidak diperlukan dan eksentrisitas tertentu diperbolehkan.

  3. Tekanan kerja: ≤1.0MPa untuk silinder standar; suhu pengoperasian: -20℃ ~ +120℃.

  4. Cocok untuk beban dinamis dorong-tarik dan pengoperasian frekuensi tinggi di ruang pemasangan terbatas. Bukan untuk gerakan memutar murni yang terus menerus.

7. Skenario Aplikasi Khas

     • Peralatan otomasi, elektronik 3C, gripper robot

     • Mekanisme pengangkutan, stamping & press-fitting berkecepatan tinggi, langkah panjang

     • Peralatan dengan koaksialitas buruk, getaran berat, dan beban eksentrik
