I Tipe Sambungan Clevis Tunggal untuk Ujung Batang Silinder

I Tipe Sambungan Clevis Tunggal untuk Ujung Batang Silinder | Konektor Clevis Silinder Pneumatik I

Merek: SOLH oleh Richge Technology | Pemasangan Clevis Telinga Tunggal Ujung Batang Piston Silinder Standar

1. Ikhtisar Produk

     Sambungan tipe I, juga dikenal sebagai konektor telinga tunggal batang piston silinder / konektor U-clevis, digunakan untuk sambungan berengsel antara batang piston silinder dan beban. Memungkinkan ayunan ±5° dalam satu bidang. Menampilkan pemasangan sederhana dan ketahanan tegangan & kompresi yang sangat baik, ini adalah pemasangan ujung yang paling umum untuk silinder pneumatik standar.

2. Struktur & Fitur Utama

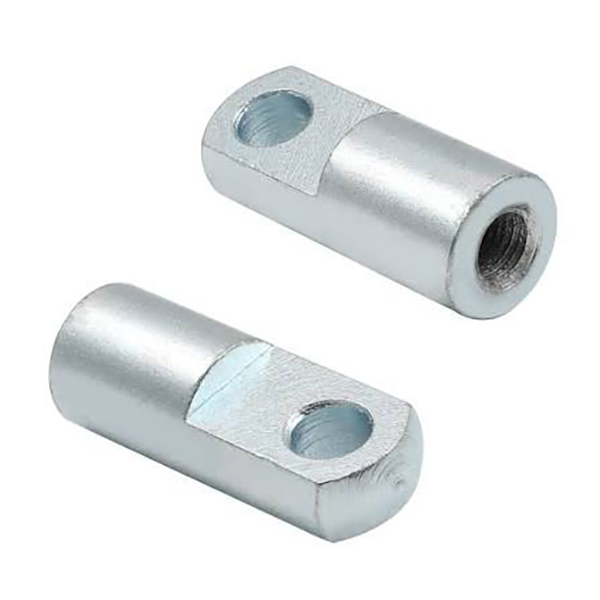

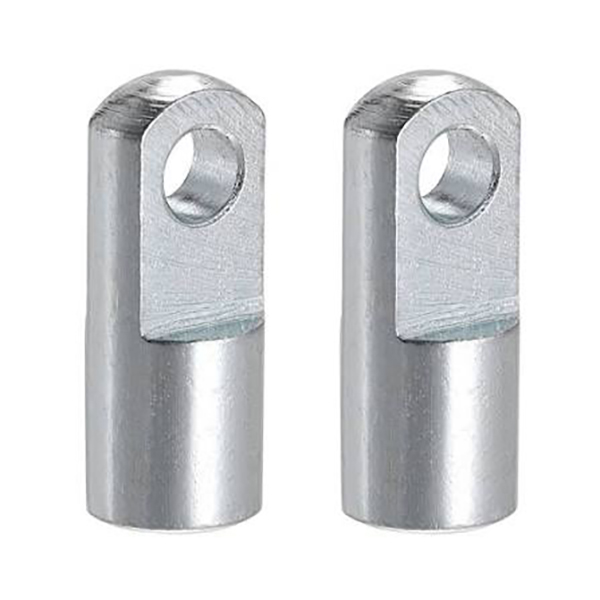

     • Profil: Badan silinder dengan lubang telinga tunggal (bukaan berbentuk U); benang betina di bagian ekor untuk disekrup ke batang piston.

     • Fungsi: Alternatif artikulasi berbiaya rendah untuk clevis tipe Y dan bantalan ujung batang; ayunan sudut kecil mengkompensasi kesalahan penyelarasan selama pemasangan.

     • Bahan: Baja karbon (menghitam/berlapis nikel), besi cor, baja tahan karat. Lubang pin membutuhkan pin dan pasak yang cocok.

     • Keunggulan Perbandingan: Lebih murah dibandingkan sambungan apung; kekakuan yang lebih tinggi dan kapasitas beban yang lebih besar daripada bantalan ujung batang.

3. Konvensi Penamaan Model

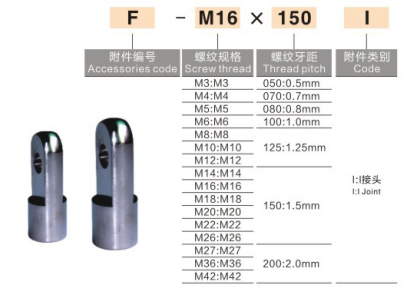

  1) Standar AirTAC: F-M10×1.25I: F = aksesori, M10×1.25 = spesifikasi ulir, I = clevis tipe I

  2) Standar SMC (seri MBB / CA2 / CS1)

     • I-32: Clevis tipe I untuk silinder bor 32mm

     • CA2-40-I: Seri CA2, lubang 40mm, sambungan tipe I

  3) Penandaan domestik umum: I-M16×1.5: Ulir M16×1.5, cocok untuk silinder bor 50/63mm

4. Spesifikasi & Bagan Pencocokan Lubang Silinder

5. Pedoman Instalasi

  1. Kencangkan ulir betina clevis tipe I ke ulir luar batang piston, kencangkan agar anti kendor. Pengunci benang anaerobik bersifat opsional.

  2. Sejajarkan penutup telinga samping beban dengan lubang telinga tunggal pada sambungan I, masukkan pin, pasang pasak di kedua ujungnya untuk mencegah pin terlepas.

  3. Aplikasi: Beban dorong-tarik, panduan linier, mekanisme membalik. Tidak direkomendasikan untuk aplikasi ayunan kecepatan tinggi/frekuensi tinggi (lebih disukai bantalan ujung batang).

6. Referensi Cepat Model Penggantian Umum

     • Lubang 32mm: F-M10×1,25I / I-32

     • Lubang 40mm: F-M12×1,25I / I-40

     • Lubang 50/63mm: F-M16×1,5I / I-50/63

     • Lubang 80/100mm: F-M20×1,5I / I-80/100

7. Perbandingan: Tipe I vs Tipe Y vs Rod End Bearing vs Sambungan Mengambang
