Sambungan Clevis Telinga Ganda Tipe Y untuk Ujung Batang Silinder

Sambungan clevis telinga ganda tipe SOLH Y untuk ujung batang silinder pneumatik, konektor garpu standar yang dapat dipertukarkan dengan suku cadang SMC/AirTAC. Benang internal M10×1,25-M27×2 cocok dengan lubang 32-125mm, lubang pin φ10-27mm, ayunan bidang tunggal ±5°. Baja karbon menghitam/galvanis atau baja tahan karat. Ideal untuk lug beban telinga tunggal dengan bantalan beban tinggi dalam mekanisme tarik dorong dan artikulasi.

mengirimkan permintaan

Deskripsi Produk

Sambungan Clevis Telinga Ganda Tipe Y untuk Ujung Batang Silinder | Pemasangan Clevis Silinder Pneumatik Garpu Y

Merek: SOLH oleh Richge Technology | Aksesori Clevis Batang Piston Silinder Pneumatik Standar Y Fork

1. Ikhtisar Produk

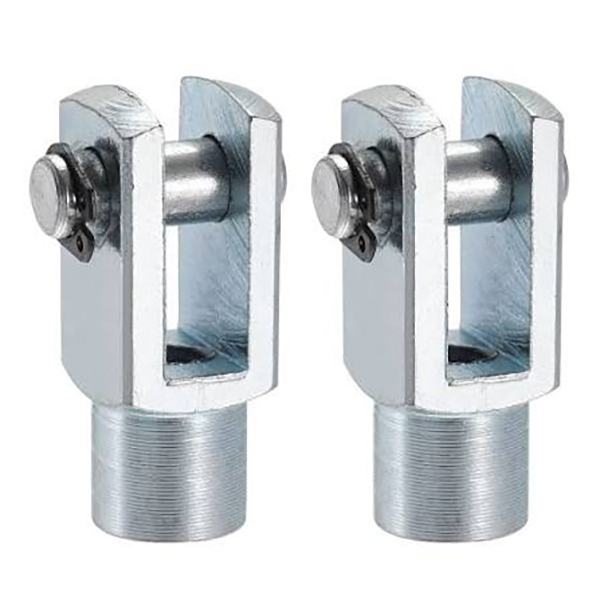

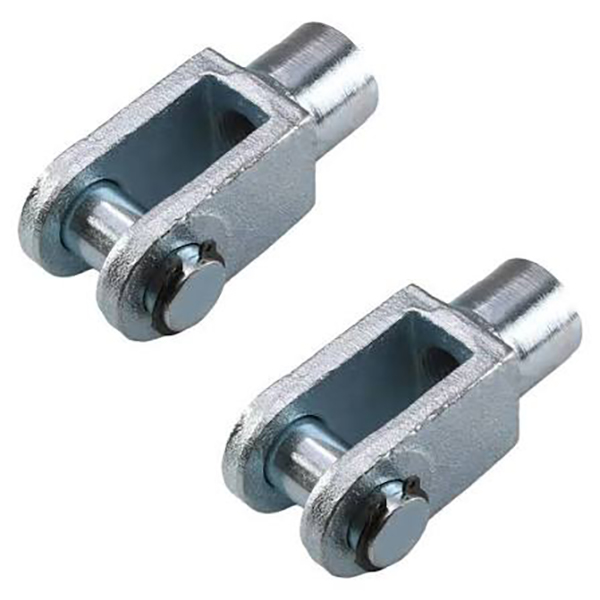

Sambungan tipe Y, juga disebut clevis garpu telinga ganda, dilengkapi dengan ulir internal untuk diikatkan ke batang piston silinder. Telinga gandanya menjepit lug beban telinga tunggal, dirakit dengan poros pin untuk sambungan berengsel. Ini memungkinkan ayunan ±5° dalam satu bidang. Sebagai aksesori penghubung standar untuk silinder pneumatik, aksesori ini dapat dipertukarkan sepenuhnya dengan suku cadang standar SMC dan AirTAC.

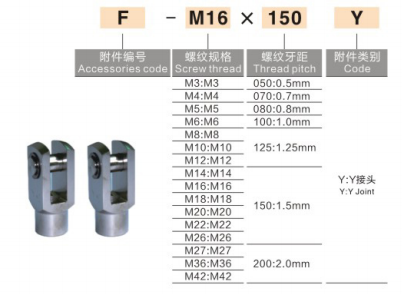

2. Konvensi Penamaan Model

Standar AirTAC: F - Ulir + Y
Contoh: F-M10×1,25Y, F-M12×1,25Y

Standar SMC: Y + Ukuran lubang
Contoh: Y-32, CA2-40-Y

• Y: Clevis telinga ganda tipe Y

• Ulir akhiran cocok dengan ulir batang piston: M10×1.25 / M12×1.25 / M16×1,5

3. Tabel Spesifikasi Umum

Model	Benang Batang Piston	Lubang Silinder yang Cocok	Diameter Lubang Pin
Y-M10×1,25	M10×1,25	32mm	φ10
Y-M12×1,25	M12×1,25	40mm	φ12
Y-M16×1,5	M16×1,5	50/63mm	φ16
Y-M20×1,5	M20×1,5	80/100mm	φ20
Y-M27×2	M27×2	125mm	φ27

4. Parameter Bahan & Teknis

• Bahan: Baja karbon dengan lapisan oksida hitam / galvanis, baja tahan karat opsional

• Sudut Ayun: ±5° ayunan bidang tunggal

• Kesesuaian: Cocok untuk silinder pneumatik standar lengkap

• Instalasi: Kencangkan sambungan ke batang piston, masukkan satu lug beban ke dalam garpu Y, kencangkan dengan poros pin dan pasak.

5. Perbandingan Cepat: Tipe Y / Tipe I / Bantalan Ujung Batang

Aksesori	Struktur	Performa Ayunan	Aplikasi
Tipe Y Clevis	Garpu telinga ganda	±5° ayunan satu arah	Terhubung dengan lug beban telinga tunggal, bantalan beban tinggi
Saya mengetik Clevis	Penutup telinga tunggal	±5° ayunan satu arah	Cocokkan dengan braket beban telinga ganda
Bantalan Ujung Batang	Sambungan universal berbentuk bola	±13° ayunan multi-arah	Untuk pemasangan misalignment & beban eksentrik

6. Panduan Seleksi

Jika sisi beban Anda adalah poros telinga tunggal → pilih Y clevis.
Jika sisi beban Anda adalah braket telinga ganda → pilih I clevis.
Jika pemasangan ada eksentrisitas & ketidaksejajaran → pilih bantalan ujung batang
