Pengantar Mendetail tentang Sakelar Pembumian Tegangan Tinggi Dalam Ruangan Teknologi Richge

    Berdasarkan landasan bisnis Richge Technology di bidang aksesori switchgear tegangan tinggi (sebelumnya berfokus pada komponen insulasi tegangan tinggi, komponen sakelar pembumian, dll.), produk sakelar pembumian tegangan tinggi dalam ruangan diposisikan sebagai peralatan keselamatan inti untuk sistem tenaga dengan tingkat tegangan 12kV~40,5kV. Mereka terutama digunakan di gardu induk dalam ruangan, ruang distribusi listrik, dan pencocokan switchgear tegangan tinggi untuk memenuhi kebutuhan perlindungan pentanahan selama pemeliharaan peralatan. Produk ini mematuhi standar industri seperti T/ZZB 2173-2021 "12kV～40.5kV Sakelar Pembumian AC Tegangan Tinggi Dalam Ruangan". Berikut ini adalah pengenalan rinci dari dimensi inti produk:

I. Ikhtisar Produk dan Positioning Inti

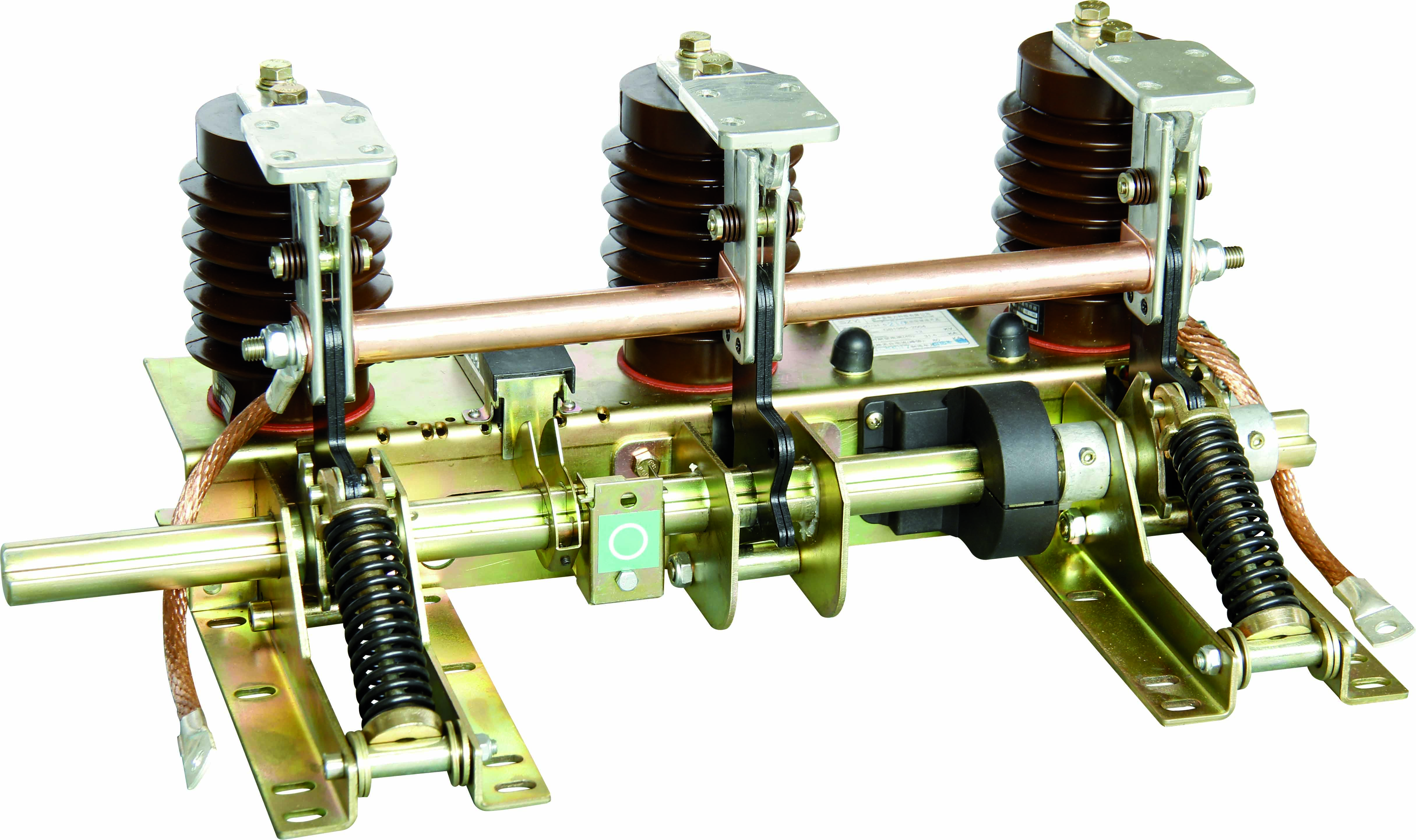

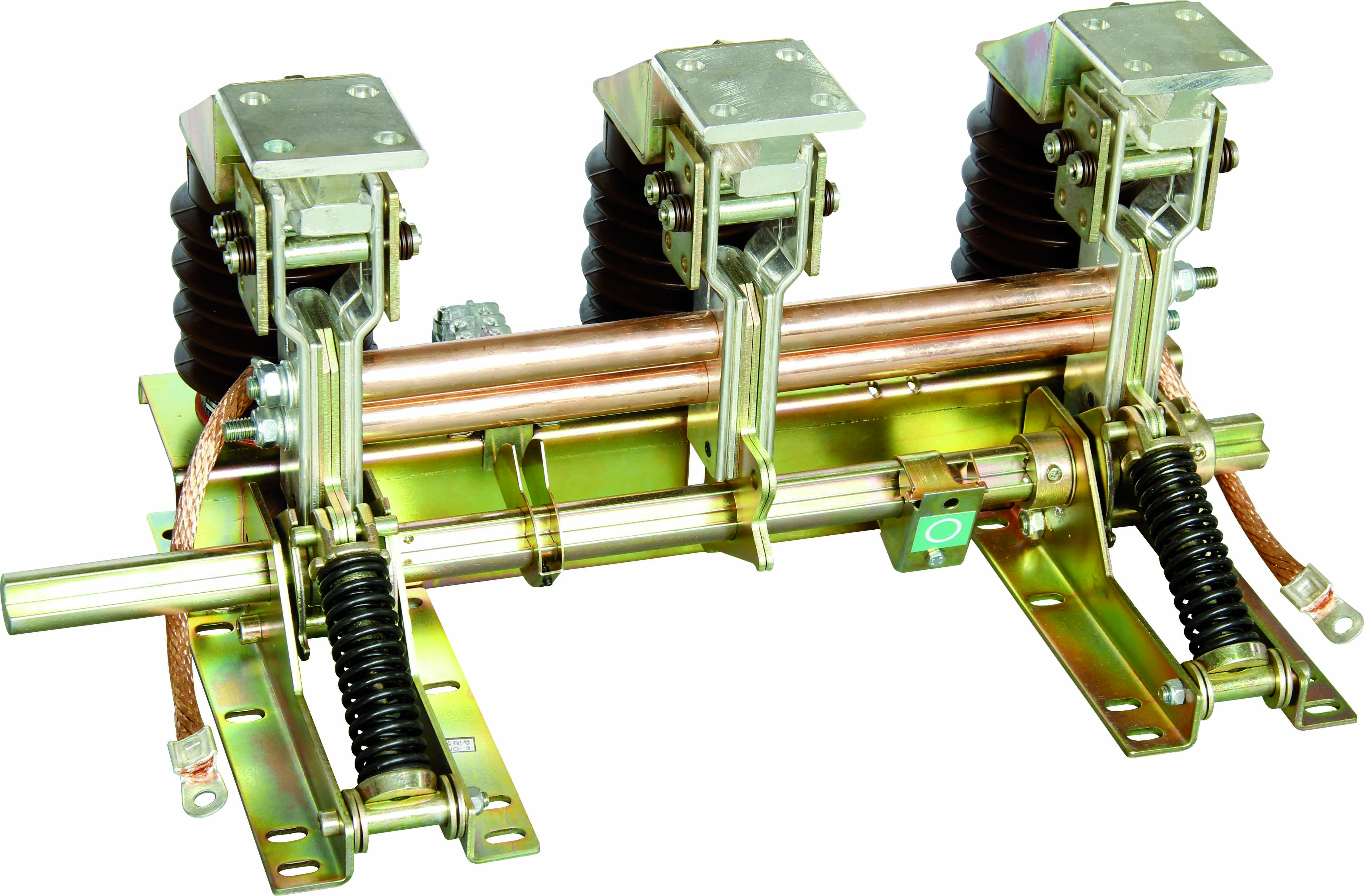

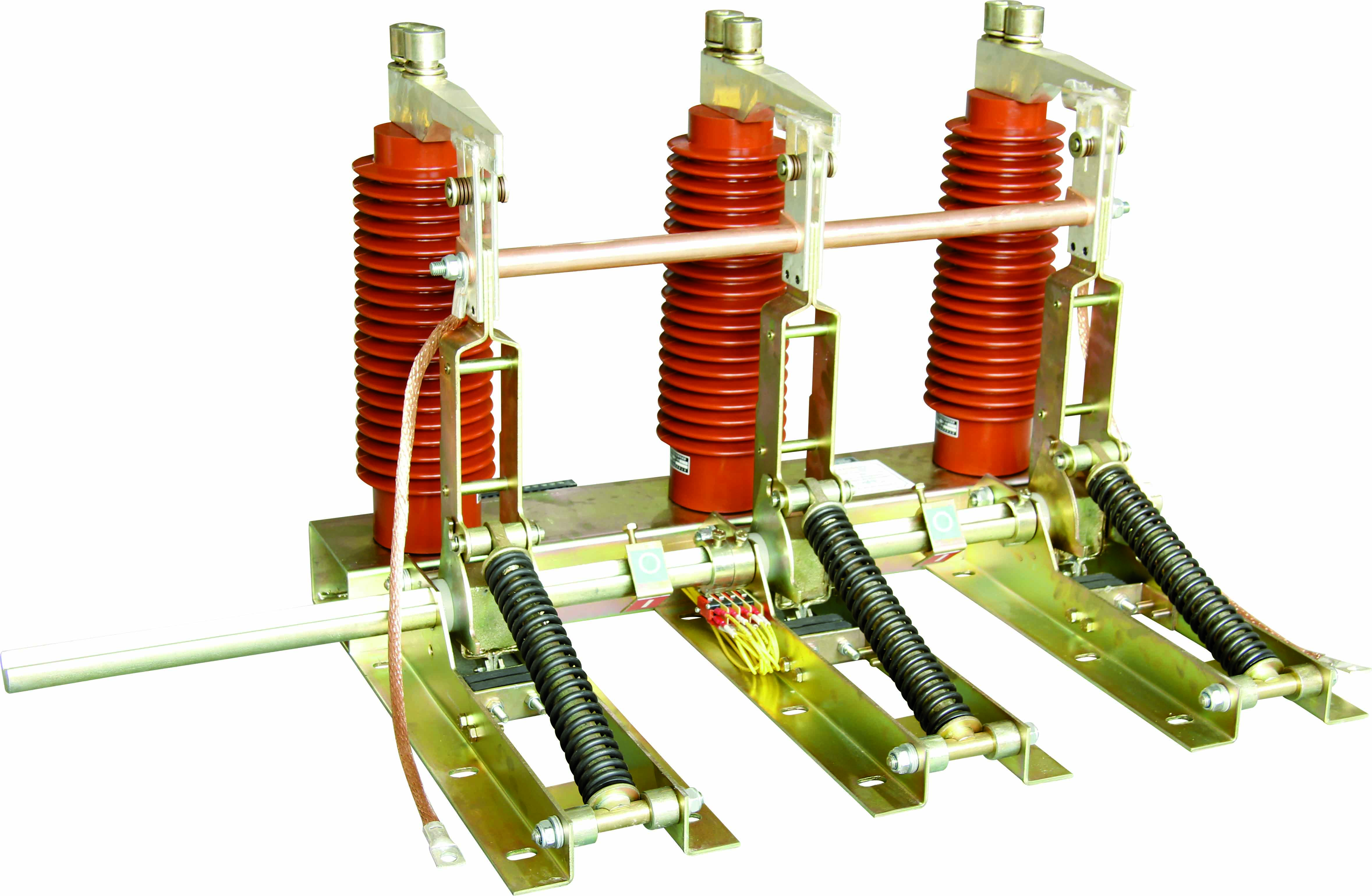

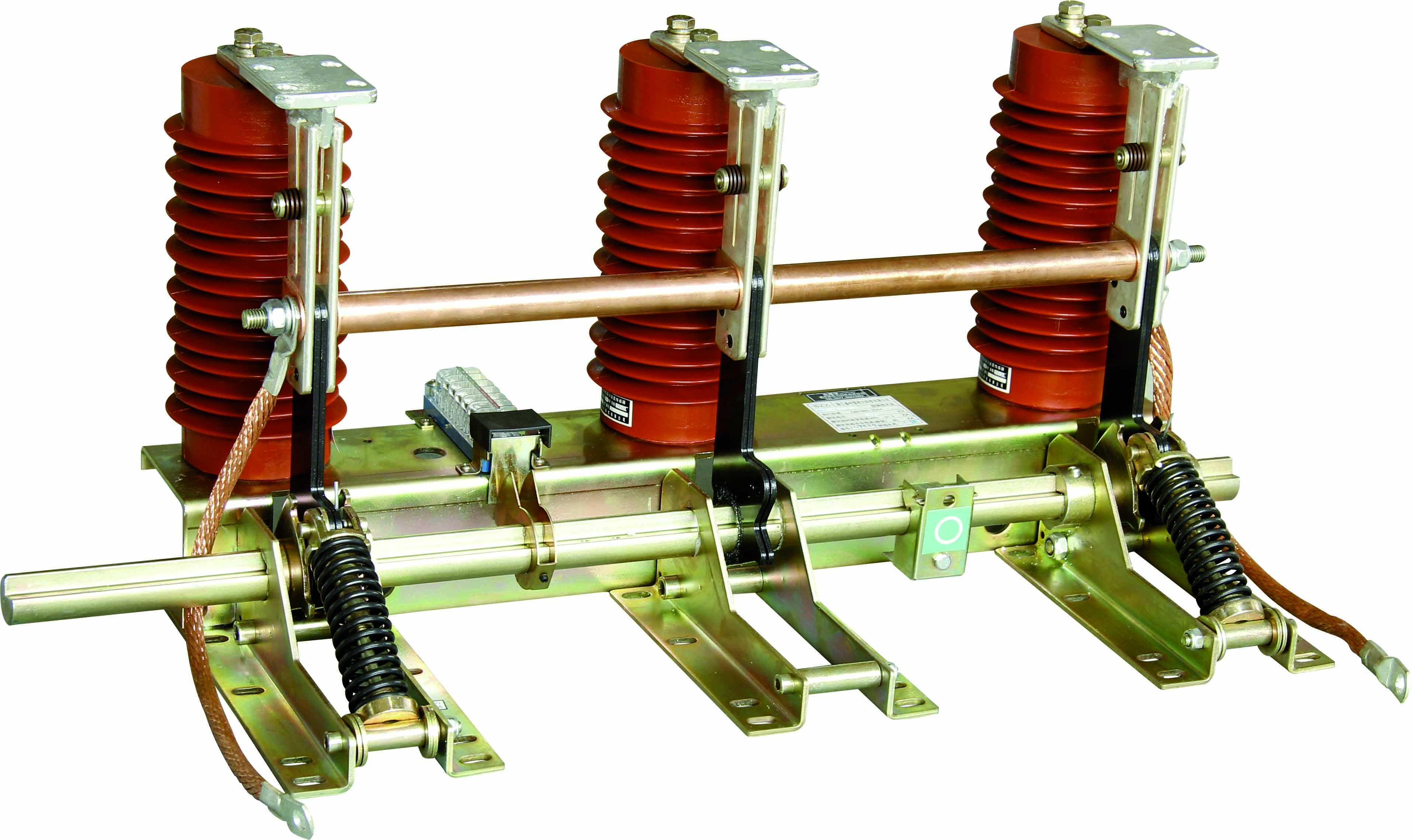

    Sakelar pembumian tegangan tinggi dalam ruangan Richge adalah perangkat pembumian pengaman mekanis, yang diklasifikasikan sebagai sakelar isolasi. Fungsi intinya adalah untuk membentuk sirkuit pembumian yang andal antara peralatan yang akan dirawat dan jaringan listrik selama pemeliharaan peralatan bertegangan tinggi (seperti pemutus sirkuit, transformator, switchgear), melepaskan sisa muatan dan menyediakan "titik pemutusan yang jelas" untuk mencegah sengatan listrik pribadi atau kerusakan peralatan yang disebabkan oleh pasokan listrik yang tidak terduga.

• Cakupan tegangan: 12kV, 24kV, 40.5kV (beradaptasi dengan sistem tenaga listrik dalam ruangan bertegangan menengah arus utama);

• Adaptasi frekuensi: 50Hz (kompatibel dengan standar sistem tenaga listrik domestik);

• Keunggulan inti: Membentuk sinergi teknis dengan aksesori sakelar tegangan tinggi Richge (seperti pilar isolasi, mekanisme pengoperasian), dengan struktur kompak, pengoperasian fleksibel, dan ketahanan terhadap lingkungan keras (beradaptasi dengan skenario kompleks dalam ruangan seperti fluktuasi debu, suhu, dan kelembapan).

II.Parameter Teknis Utama (Mematuhi Standar T/ZZB 2173-2021)

    Menurut klasifikasi level tegangan, parameter teknis inti ditunjukkan pada tabel berikut, yang juga memenuhi persyaratan dasar GB/T 1985-2014 "Saklar Isolasi AC Tegangan Tinggi dan Sakelar Pembumian":

AKU AKU AKU. Desain Struktural dan Prinsip Kerja

3.1 Struktur Inti (Desain Modular untuk Kemudahan Pemasangan dan Perawatan)

    Mengacu pada arsitektur industri yang matang dan dipadukan dengan keunggulan proses aksesori Richge, produk ini terutama terdiri dari komponen-komponen berikut:

• Braket: Dibentuk dengan pembengkokan dingin dan pengelasan pelat baja tipis, dengan perlakuan anti korosi permukaan (galvanisasi/penyemprotan) untuk memastikan kekuatan struktural;

• Rakitan Pisau Pembumian: pembentukan tembaga merah T2 yang ditarik dingin, kekerasan lapisan pelapisan perak kontak ≥HV120 (mengurangi resistansi kontak dan meningkatkan ketahanan terhadap korosi);

• Kontak Statis: Dengan desain ujung pisau flensa, bekerja sama dengan pegas cakram untuk mencapai kontak yang andal dan menghindari pemanasan yang longgar;

• Mekanisme Pengoperasian: Mendukung mode ganda manual/listrik (model listrik mencakup unit penggerak motor), terintegrasi dengan struktur penyimpanan energi pegas tekanan;

• Komponen Insulasi: Insulator resin epoksi mengadopsi proses pencetakan kompresi otomatis APG (kekuatan insulasi tinggi, pelepasan sebagian rendah);

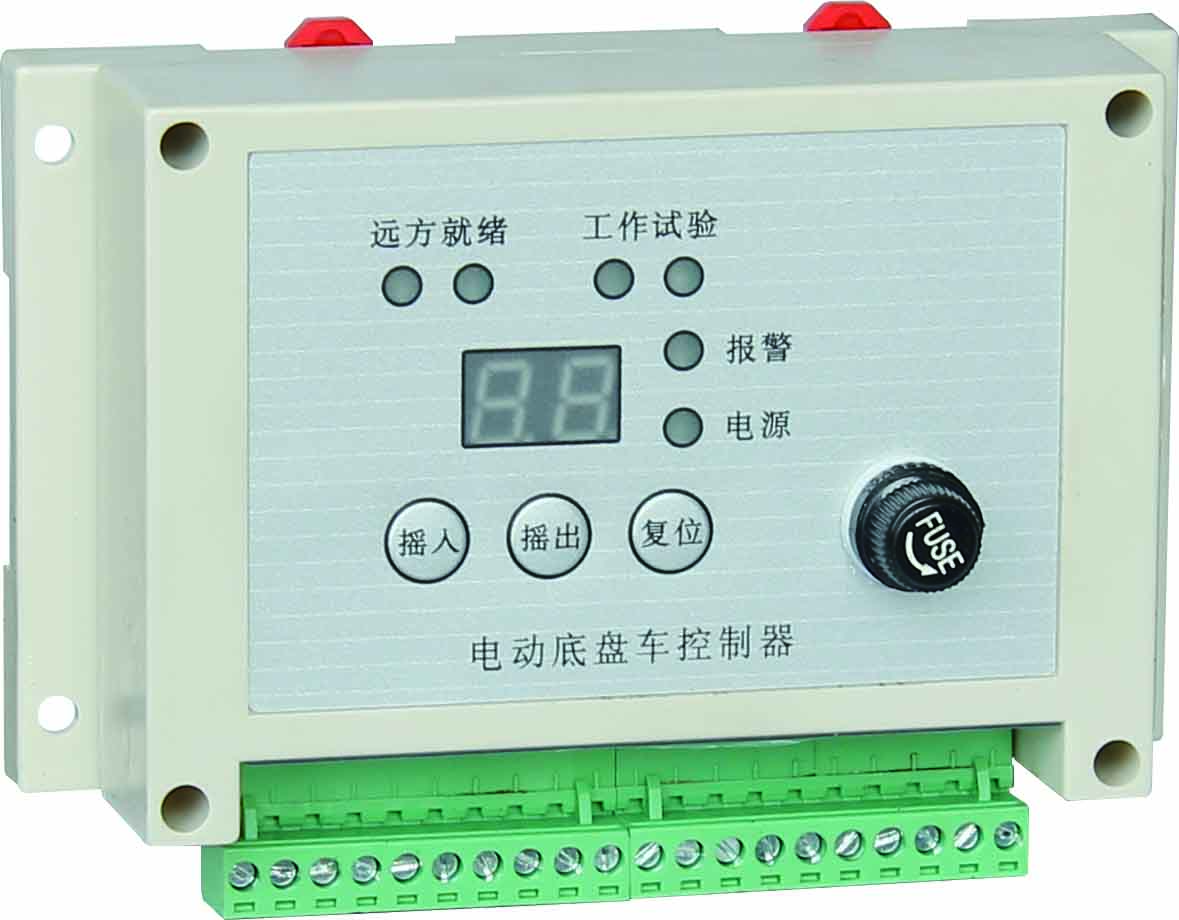

• Modul Kontrol Cerdas (Opsional): Termasuk perlindungan motor terhenti (≥5 kali arus pengenal), perlindungan batas waktu pengoperasian, perlindungan fluktuasi tegangan (nilai pengenal 80%-120%), tingkat perlindungan IP3X;

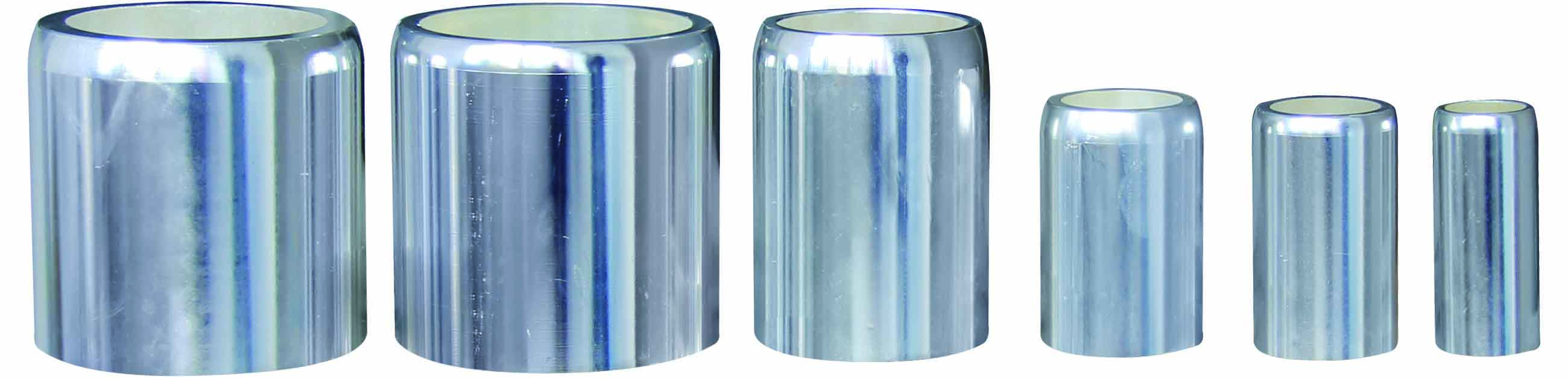

• Komponen Tambahan: Selongsong konduktif (isolasi isolasi), sambungan fleksibel (kompensasi kesalahan pemasangan), sensor posisi (status pembukaan dan penutupan umpan balik).

3.2 Prinsip Kerja (Didorong oleh Penyimpanan Energi Pegas Tekanan, Tidak Terpisahkan dari Kecepatan Operasi Manual)

(1) Operasi Penutupan

1. Menggerakan mekanisme operasi secara manual/elektrik, torsi disalurkan ke poros utama, mengatasi torsi hambatan untuk menggerakkan lengan engkol agar berputar;

2. Batang pengoperasian pisau pembumian melewati titik mati pegas tekanan, dan pegas tekanan melepaskan energi secara instan untuk mendorong pisau pembumian agar menutup dengan cepat;

3. Setelah menutup pada tempatnya, pisau pembumian bersentuhan erat dengan flensa kontak statis melalui pegas cakram untuk membentuk sirkuit pembumian yang andal.

(2) Operasi Pembukaan

1. Mekanisme pengoperasian menerapkan torsi terbalik, dan poros utama mengatasi torsi utama dan gaya pegas untuk menggerakkan lengan engkol agar berputar terbalik;

2. Pegas tekanan pisau pembumian melewati titik mati lagi untuk menyelesaikan penyimpanan energi (mempersiapkan penutupan berikutnya);

3. Setelah pembukaan di tempatnya, jarak pembukaan putus memenuhi persyaratan standar, membentuk isolasi listrik yang jelas.

IV. Fungsi Inti dan Skenario Aplikasi

4.1 Fungsi Keamanan Inti

1. Perlindungan Interlock Paksa: Sadarilah interlock mekanis/listrik dengan sakelar utama switchgear tegangan tinggi (bila sakelar utama tidak dibuka, sakelar pembumian tidak dapat ditutup; bila sakelar pembumian ditutup, sakelar utama tidak dapat ditutup) untuk mencegah kesalahan pengoperasian;

2. Pelepasan Muatan Sisa: Keluarkan sisa muatan pada peralatan dengan cepat setelah pembumian untuk menghindari sengatan listrik statis selama pemeliharaan;

3. Kapasitas Pembuatan Sirkuit Pendek: Performa pembuatan Kelas E2 dapat mengatasi gangguan hubung singkat mendadak selama pemeliharaan untuk menghindari kelelahan peralatan;

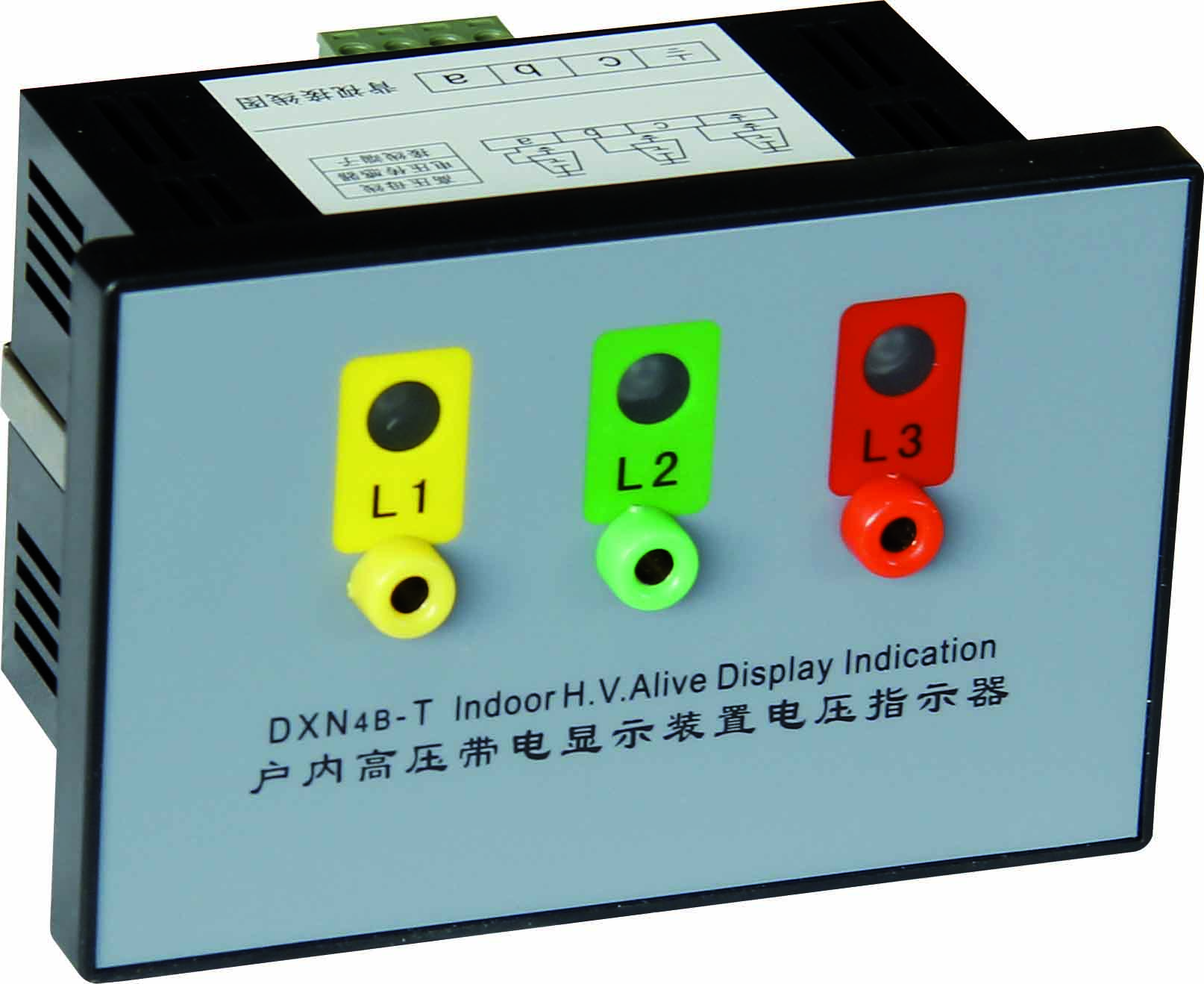

4. Visualisasi Keadaan: Dilengkapi dengan indikasi posisi mekanis (tanda buka/tutup yang jelas), perangkat tampilan langsung opsional (mematuhi peraturan DL408-91).

4.2 Skenario Aplikasi Umum

• Gardu Induk Dalam Ruangan: Digunakan dengan pemutus sirkuit 12kV~40.5kV dan sakelar isolasi untuk grounding pemeliharaan busbar dan trafo;

• Pencocokan Switchgear Tegangan Tinggi: Membentuk "sinergi tegangan tinggi-rendah" dengan aksesoris switchgear tegangan rendah Richge, beradaptasi dengan MNS, GCS dan kabinet lainnya, sebagai komponen landasan pemeliharaan untuk kabinet keluar dan kabinet meteran;

• Sistem Distribusi Tenaga Listrik Industri: Perlindungan pemeliharaan untuk peralatan bertegangan tinggi (seperti motor bertegangan tinggi, lemari penyearah) di pabrik besar dan pembangkit listrik milik tambang;

• Skenario Energi Baru: Pengamanan perangkat distribusi listrik dalam ruangan (seperti switchgear 35kV) di stasiun penguat tenaga fotovoltaik/angin.

V. Titik Instalasi dan Perawatan

5.1 Persyaratan Instalasi Utama

1. Adaptasi Fondasi: Kesalahan kerataan permukaan pemasangan ≤1 mm/m, dan resistansi loop pembumian ≤0,5Ω (harus tersambung dengan andal ke jaringan pembumian stasiun);

2. Kerjasama Interlock: Pastikan mekanisme interlock dengan sakelar utama switchgear beroperasi dengan lancar tanpa gangguan (disarankan untuk menggunakan aksesori interlock asli Richge untuk kompatibilitas yang lebih baik);

3. Pengkabelan Listrik: Sambungan saluran kontrol model listrik harus sesuai dengan level tegangan (seperti AC220V/DC220V), dan torsi pengencang terminal kabel memenuhi persyaratan manual;

4. Uji Penerimaan: Setelah pemasangan, perlu untuk menguji asinkronisme pembukaan dan penutupan, resistansi loop dan kinerja insulasi (frekuensi daya menahan tegangan, uji pelepasan sebagian).

5.2 Perawatan Reguler dan Pemecahan Masalah

(1) Siklus Pemeliharaan dan Konten

(2) Pemecahan Masalah Umum

• Penutupan Jamming: Periksa apakah sambungan antara lengan engkol dan poros utama kendor, atau apakah kontaknya berubah bentuk (bagian yang cacat perlu diganti);

• Resistensi Kontak Berlebihan: Poles lapisan oksida kontak, tambahkan pelapisan perak (atau ganti rakitan kontak);

• Kegagalan Pengoperasian Listrik: Periksa apakah pelindung mati motor telah terpicu (pengendali perlu diatur ulang), atau apakah roda gigi penggerak sudah aus;

• Pelepasan Sebagian Berlebihan : Bersihkan noda oli pada permukaan bagian insulasi, periksa apakah isolator ada yang retak (ganti isolator bila perlu).

VI. Kepatuhan Standar dan Komitmen Kualitas

6.1 Standar yang Sesuai

• Standar Grup: T/ZZB 2173-2021 "12kV～40.5kV Sakelar Pembumian AC Tegangan Tinggi Dalam Ruangan";

• Standar Nasional: GB/T 1985-2014 "Saklar Pengisolasi AC Tegangan Tinggi dan Sakelar Pembumian", GB/T 11022-2020 "Persyaratan Teknis Umum untuk Standar Peralatan Kontrol dan Switchgear Tegangan Tinggi";

• Standar Uji: GB/T 14598.26-2015 "Kompatibilitas Elektromagnetik - Teknik Pengujian dan Pengukuran - Uji Imunitas Pelepasan Elektrostatis" (uji EMC), uji semprotan garam (verifikasi tiga bukti).

6.2 Komitmen Mutu

• Masa Garansi Produk: 1 tahun (tidak termasuk kerusakan akibat manusia atau force majeure);

• Jaminan Kehidupan: Ketika masa pakai mekanis mencapai Kelas M2 (10.000 kali), kinerja kunci masih memenuhi persyaratan standar;

• Dukungan Layanan: Memberikan panduan pemasangan, pelatihan pemeliharaan, dan penyediaan suku cadang (dukungan dapat diperoleh melalui situs web resmi Richge atau layanan pelanggan).

VII. Cara Memperoleh Informasi Terperinci

    Untuk mendapatkan panduan produk lengkap sakelar grounding tegangan tinggi dalam ruangan Richge Technology (termasuk parameter model spesifik, gambar pemasangan, laporan pengujian), Anda dapat menggunakan metode berikut:

1. Kunjungi situs web resmi Richge (www.richgeswitchgear.com) dan tanyakan di bagian "Produk Tegangan Tinggi" atau "Unduhan Teknis";

2. Hubungi departemen penjualan Richge (WhatsAPP: +86 189 5893 8078) dan jelaskan persyaratannya (seperti level tegangan, apakah diperlukan kontrol listrik);

3. Kirim email ke email layanan pelanggan Richge untuk mengajukan solusi teknis yang disesuaikan.
