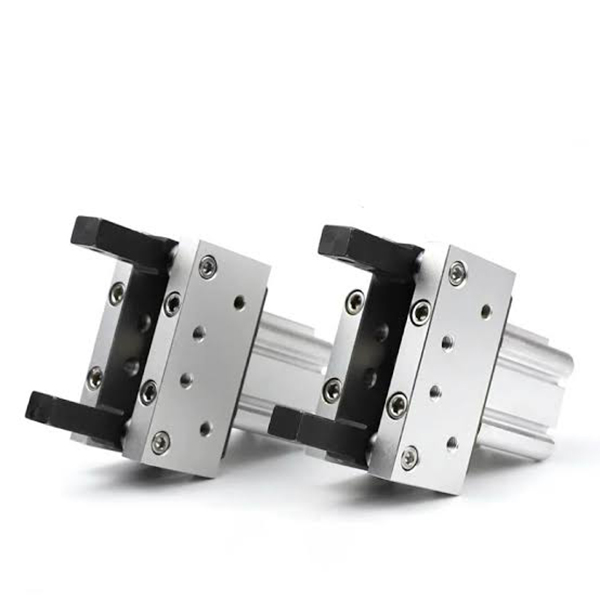

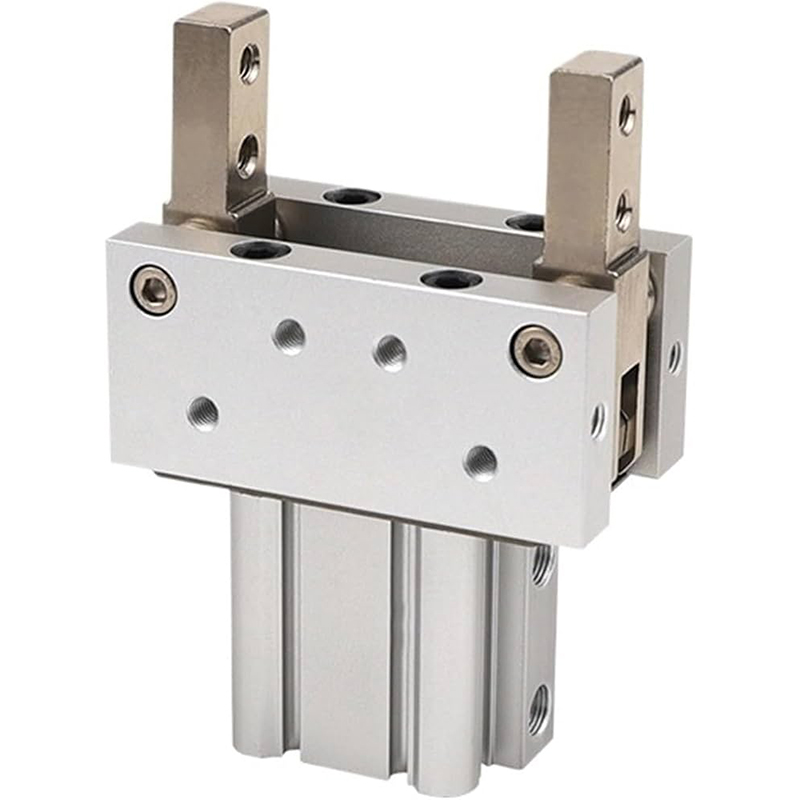

Seri MHT2 Toggle Joint Heavy-Duty Self-Locking Pneumatic Gripper

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH MHT2 adalah gripper sudut pivot 2 rahang yang digerakkan oleh sambungan sakelar. Fitur luar biasa termasuk mekanisme penguncian otomatis, kemampuan menahan daya mati, torsi penjepitan sangat tinggi, dan slot pemasangan sensor empat sisi dengan kekakuan struktural tinggi.

     Dioptimalkan untuk penjepitan, pengangkutan, dan pemosisian benda kerja berat dengan persyaratan keselamatan anti-jatuh yang ketat; gripper beban berat pilihan untuk stasiun otomatis berisiko tinggi.

Struktur Inti & Fitur Desain

     - Prinsip Kerja: Silinder dorong-tarik dikombinasikan dengan mekanisme penguat gaya tautan sakelar. Saat rahang menutup, sakelar mencapai posisi penguncian titik mati. Gaya penjepit diperkuat 3~5 kali, dan gaya penjepit ≥80% dapat dipertahankan terus menerus setelah kehilangan tekanan udara/pemutusan udara untuk keamanan penguncian mandiri yang andal.

     - Konstruksi Tubuh: Perumahan aluminium anodisasi keras persegi dengan cincin magnetik bawaan. Empat alur pemasangan (atas/bawah/kiri/kanan) memungkinkan perakitan langsung sakelar magnetik seri M9B / A93 tanpa sudut mati untuk tata letak sensor.

     -- Jenis Operasi: Akting ganda (versi standar D / versi ringan yang diperbarui DZ). Rahang terkunci pada posisi tertutup; dorong silinder menyetel ulang rahang untuk aksi pembukaan.

     -- Spesifikasi Bahan: Silinder aluminium oksidasi keras, rahang baja paduan berkekuatan tinggi, rakitan penghubung tahan aus. Kekakuan tinggi, masa pakai yang lama, dan pengoperasian bebas oli bebas perawatan.

     -- Pemasangan Fleksibel: Beberapa lubang pemasangan yang disadap mendukung pemasangan aksial, memanjang, dan horizontal, cocok untuk tata letak peralatan terbatas yang ringkas.

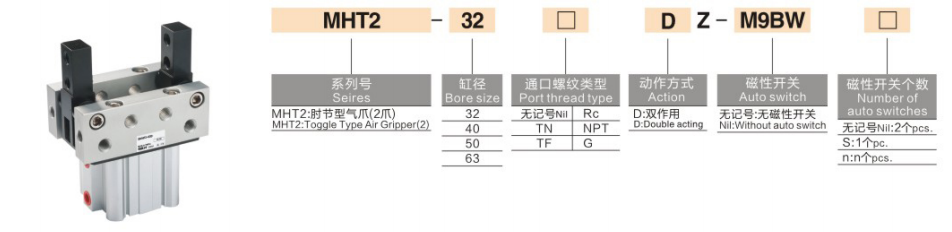

Aturan Pengodean Model Lengkap

 1. Contoh Model:MHT2-50DZ-M9BW

  2. Contoh Referensi Pesanan Standar

     -- MHT2-32D：Bore 32, model dasar standar akting ganda tanpa sakelar

     -- MHT2-63DZ-M9B：Bore 63, tipe DZ ringan yang diperbarui, slot sensor empat sisi, dilengkapi dengan sakelar magnetik M9B

Spesifikasi Teknis Inti Universal (Tekanan Pasokan 0,5MPa)

Keunggulan Kompetitif Inti

  1. Kinerja anti-jatuh yang mengunci sendiri dan kuat

     -- Beralih desain penguncian titik mati mempertahankan gaya penjepitan ≥80% setelah pasokan udara terputus atau kehilangan tekanan. Secara efektif menghilangkan risiko jatuhnya benda kerja untuk jalur produksi otomatis dengan keamanan tinggi.

  2. Torsi penjepitan ultra-tinggi untuk tugas berat

     -- Torsi maksimum mencapai 106N·m untuk model φ63, mampu mencengkeram benda kerja berat 5~50kg, jauh melebihi gripper paralel dengan ukuran lubang setara.

  3. Tata letak sensor fleksibel 360°

     -- Tidak ada rel pemandu terintegrasi pada bodi utama; sakelar magnetis dapat dipasang pada empat permukaan untuk mewujudkan deteksi posisi segala arah, cocok untuk rongga pemasangan yang sempit.

  4. Kekakuan tinggi & masa pakai yang lama

     - Rahang baja paduan dan sambungan tahan aus mendukung lebih dari 5 juta siklus stabil, disesuaikan dengan pengoperasian terus menerus beban berat frekuensi tinggi.

Opsi Pemasangan & Skenario Aplikasi Umum

  1. Formulir Pemasangan

     -- Pemasangan aksial: Dorong & tarik horizontal untuk transfer material jalur perakitan

     -- Pemasangan vertikal memanjang: Stasiun bongkar/muat naik & turun

     -- Pemasangan di sisi lateral: Penjepitan samping untuk stasiun dengan ruang terbatas

  2. Aplikasi Industri yang Khas

     -- Komponen otomotif: Rumah mesin yang mencengkeram, penutup girboks, hub roda

     - Otomatisasi peralatan mesin: Pengecoran berat, suku cadang palsu, dan penanganan cetakan

     - Pengangkutan logistik: Transportasi material palet, kotak, dan tong logam

     -- Stasiun pemosisian keselamatan: Stasiun anti-jatuh di atas, perlengkapan penjepit pengaman untuk peralatan pengepres

Perbandingan Seleksi: MHT2 Toggle Gripper VS MHZL2 VS MHL2

Panduan Pemilihan Cepat 3 Langkah

  1. Pemilihan lubang berdasarkan massa benda kerja

     -- 32 ≤ 5kg；40 = 5~15kg；50 = 15~30kg；63 = 30~50kg. Cadangan margin keamanan muatan minimum 30%.

  2. Verifikasi sudut ayunan

     -- Sudut bukaan maksimal: MHT2-32 hingga 28°, MHT2-63 dibatasi hingga 23°. Pastikan jarak bebas yang cukup untuk dimensi benda kerja target.

  3. Pencocokan konfigurasi

     -- Persyaratan umpan balik posisi: Pilih versi ringan DZ + sakelar magnetik M9B untuk pemasangan sensor empat sisi

     -- Penanganan overhead dengan keamanan tinggi: Prioritaskan MHT2 karena fitur penguncian otomatis mematikan daya yang unik

Ringkasan Satu Kalimat

     SOLH MHT2 gripper pneumatik pengunci otomatis sambungan sakelar mengadopsi struktur amplifikasi gaya hubungan titik mati dengan kemampuan penjepitan anti-jatuh daya mati, pemasangan sakelar magnetik empat sisi dan kekakuan paduan tinggi, tersedia dalam varian D / DZ, gripper keselamatan tugas berat yang ideal untuk suku cadang otomotif, pengecoran dan otomatisasi pemuatan/pembongkaran alat mesin benda kerja berat di atas kepala.
