A Sekrup Cincin Pengikat Switchgearadalah komponen pengikat yang digunakan dalam rakitan switchgear. Memilih bagian yang sesuai memerlukan perhatian pada spesifikasi ulir, geometri pemasangan, perlakuan material dan permukaan, persyaratan mekanis, dan kompatibilitas dengan struktur kabinet yang diinginkan. Proses pemilihan terstruktur membantu produsen peralatan dan tim pemeliharaan mengurangi kesalahan perakitan, menyederhanakan inspeksi, dan mendukung kualitas pemasangan yang konsisten.
Pilih bagian untuk langsung membuka informasi yang Anda perlukan.

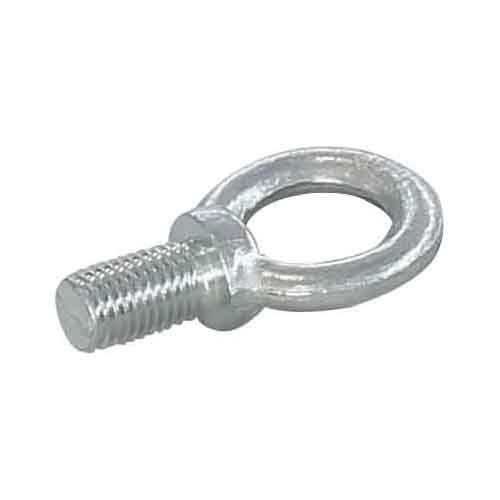

Referensi produk: sekrup cincin untuk perakitan switchgear dan aplikasi pengencang.
Kabinet listrik berisi beberapa bagian yang saling berhubungan, termasuk pelat pemasangan, penyangga struktural, mekanisme pengoperasian, penutup, dan aksesori lainnya. Setiap titik pengikat harus sesuai dengan persyaratan mekanis dari rakitan tempat pemasangannya.
Sekrup model cincin dapat berfungsi sebagai titik pengikat atau pemasangan, tergantung pada desainnya dan tujuan penggunaan dari produsen peralatan. Geometri cincin, bagian berulir, dan permukaan kontaknya harus dinilai secara bersamaan dan bukan diperlakukan sebagai fitur yang dapat dipertukarkan.
Sebelum memilih komponen, tentukan apakah komponen tersebut mengamankan bagian struktural, menopang aksesori, menyediakan titik pemasangan, atau menjalankan fungsi lain yang ditentukan. Pengencang yang tampak serupa mungkin memiliki persyaratan beban dan pengaturan pemasangan yang berbeda.
Tinjau gambar rakitan kabinet dan posisi komponen. Konfirmasikan apakah pengikat berinteraksi dengan lubang berulir, mur, braket, panel, atau elemen pemasangan lainnya. Langkah sederhana ini membantu mencegah ketidakcocokan selama perakitan.
Desain switchgear bervariasi menurut arsitektur kabinet dan pabrikan. Suatu komponen yang digunakan dalam satu rakitan tidak secara otomatis dianggap kompatibel dengan komponen lain, meskipun bentuk luarnya tampak serupa.
Untuk peralatan dengan penomoran komponen yang telah ditetapkan, verifikasi peruntukan asli dan revisinya sebelum memesan perangkat keras pengganti.
Kompatibilitas dimensi adalah salah satu pemeriksaan teknis pertama yang harus diselesaikan. Pengikat mungkin tampak cocok tetapi masih gagal terpasang dengan benar, berada pada posisi yang diperlukan, atau memberikan kontak yang memadai dengan struktur pemasangan.
Toleransi manufaktur mempengaruhi konsistensi kesesuaian dan perakitan. Jarak bebas yang berlebihan dapat menyebabkan pergerakan yang tidak diinginkan, sedangkan ukuran yang terlalu ketat dapat mempersulit pemasangan atau merusak benang kawin. Toleransi yang dapat diterima bergantung pada desain dan spesifikasi teknik yang berlaku.
Jika gambar memberikan toleransi dimensi, gunakan gambar tersebut sebagai kriteria penerimaan. Hindari hanya mengandalkan perbandingan visual atau pengukuran yang diambil dari komponen yang aus.
Pemilihan material harus mencerminkan fungsi mekanis pengikat dan lingkungan pengoperasiannya. Logam dasar, proses pembuatan, dan perawatan permukaan dapat mempengaruhi kekuatan, perilaku korosi, ketahanan aus, dan kompatibilitas dengan komponen di sekitarnya.
Pengencang baja mungkin cocok jika desainnya memerlukan kekuatan mekanis tertentu. Baja tahan karat dapat dipertimbangkan ketika ketahanan terhadap korosi penting, asalkan sifat mekanik dan kompatibilitasnya memenuhi persyaratan aplikasi. Bahan atau hasil akhir lainnya mungkin ditentukan untuk sistem kabinet tertentu.
Tidak ada bahan yang boleh dipilih berdasarkan label umum saja. Kelas, perlakuan panas jika berlaku, spesifikasi pelapisan, dan sifat mekanik yang diperlukan harus diperiksa sesuai dengan tujuan penggunaan.
Penyelesaian permukaan dapat membantu melindungi komponen terhadap korosi dan paparan lingkungan. Namun, kinerjanya bergantung pada perlakuan yang ditentukan, ketebalan lapisan, proses persiapan, dan kondisi layanan.
Periksa apakah ada karat, pengelupasan, cakupan yang tidak rata, gerinda, dan kerusakan di sekitar benang. Jika pengikat merupakan bagian dari ikatan listrik atau pengaturan grounding, pastikan persyaratan kontak dan pelapisan yang ditentukan daripada berasumsi bahwa permukaan yang dilapisi sudah sesuai.
Lingkungan sekitar mempengaruhi material, hasil akhir, dan tindakan inspeksi yang tepat. Lemari dalam ruangan di fasilitas terkontrol mungkin menghadapi kondisi berbeda dari lemari luar ruangan yang terkena kelembapan, debu, perubahan suhu, atau kontaminan industri.
| Faktor Seleksi | Apa yang Harus Diperiksa | Tindakan yang Direkomendasikan |
|---|---|---|
| Instalasi dalam ruangan | Kelembapan, paparan debu, dan kondisi kabinet | Cocokkan hasil akhir dan material dengan lingkungan dalam ruangan yang ditentukan. |
| Instalasi luar ruangan | Kelembaban, kondensasi, perubahan suhu, dan kontaminan | Konfirmasikan perlindungan korosi dan kesesuaian lingkungan. |
| Pemuatan mekanis | Gaya yang diterapkan, getaran, dan persyaratan struktural | Verifikasi sifat mekanik dan metode retensi yang diperlukan. |
| Antarmuka listrik | Persyaratan izin, insulasi, pengikatan, dan kontak | Ikuti desain kelistrikan dan mekanik yang disetujui. |
| Akses pemeliharaan | Izin alat dan aksesibilitas selama servis | Periksa urutan instalasi dan ruang kerja yang tersedia. |
Kesesuaian lingkungan harus dievaluasi sebagai bagian dari desain kabinet yang lengkap. Pengikat tahan korosi saja tidak membuktikan bahwa seluruh penutup cocok untuk penggunaan di luar ruangan atau industri berat.
Kualitas pengikat yang konsisten mendukung perakitan berulang dan membantu mengurangi masalah pemasangan. Inspeksi harus fokus pada karakteristik yang menentukan kesesuaian, kinerja mekanis, dan kompatibilitas dengan peralatan yang dimaksudkan.
Tidak setiap proyek memerlukan rencana inspeksi yang sama. Rakitan peralatan penting mungkin memerlukan pengukuran terdokumentasi, verifikasi material, atau pemeriksaan mekanis tambahan. Suku cadang pengganti rutin dapat mengikuti prosedur pemeriksaan masuk yang telah ditetapkan.
Kriteria penerimaan harus disepakati sebelum produksi atau pengadaan. Kriteria yang jelas memudahkan untuk menentukan apakah suatu komponen memenuhi spesifikasi yang diperlukan dan apakah tindakan perbaikan diperlukan.
Tinjauan terstruktur membantu tim pembelian, teknik, dan kualitas bekerja berdasarkan persyaratan yang sama. Urutan berikut dapat diterapkan saat menentukan komponen baru atau mengganti pengikat yang sudah ada.
Saat menghubungi pemasok komponen, berikan aplikasi peralatan, dimensi yang diperlukan, spesifikasi material dan penyelesaian, gambar atau nomor komponen, dan dokumen inspeksi yang diharapkan. Foto dapat membantu memperjelas tampilan komponen, namun sebaiknya melengkapi, bukan menggantikan informasi dimensi.
Untuk rakitan dengan persyaratan khusus, identifikasikan batasan apa pun dalam penggantian. Komponen yang serupa secara visual belum tentu merupakan pengganti yang disetujui, terutama jika melibatkan beban mekanis, jarak listrik, atau fungsi terkait keselamatan.
Pemilihan komponen yang benar hanyalah bagian dari perakitan yang andal. Praktik pemasangan harus mengikuti gambar pabrikan peralatan, instruksi pemeliharaan, dan prosedur keselamatan yang berlaku.
Interval pemeriksaan harus mencerminkan rekomendasi pabrikan peralatan dan kondisi pengoperasian. Carilah kelonggaran, perubahan bentuk, korosi, benang rusak, atau perubahan pada antarmuka pemasangan.
Ganti komponen yang tidak memenuhi kriteria penerimaan yang berlaku. Penggunaan kembali hanya diperbolehkan jika petunjuk desain dan pemeliharaan mengizinkannya dan suku cadang tetap layak untuk diservis.
Mulailah dengan nomor bagian asli atau gambar yang disetujui. Konfirmasikan diameter dan jarak ulir, panjang keseluruhan dan ulir, dimensi cincin, material, permukaan akhir, dan aplikasi pemasangan. Foto dapat membantu identifikasi tetapi tidak boleh menggantikan verifikasi dimensi.
Bukan tanpa memeriksa kompatibilitas. Penggantian harus memenuhi dimensi yang diperlukan, sifat mekanik, persyaratan material dan penyelesaian, serta fungsi pemasangan. Dapatkan persetujuan teknik ketika penggantian mempengaruhi desain asli.
Pilihannya tergantung pada kondisi pemaparan dan persyaratan mekanis. Kelas baja yang sesuai dengan lapisan pelindung yang disetujui atau kelas baja tahan karat yang sesuai dapat dipertimbangkan. Verifikasi spesifikasi lingkungan dan material yang sebenarnya sebelum pemilihan.
Diameter benang dan pitch adalah karakteristik yang berbeda. Dua pengencang mungkin memiliki diameter nominal yang sama tetapi jarak ulirnya tidak kompatibel. Ketidakcocokan dapat menyebabkan pengikatan yang buruk, kerusakan benang, atau ketidakmampuan merakit komponen dengan benar.
Periksa dimensi komponen, ulir, permukaan akhir, identifikasi material jika diperlukan, dan kondisi yang terlihat. Bandingkan hasilnya dengan gambar yang disetujui dan kriteria penerimaan. Pengujian tambahan harus mengikuti persyaratan spesifik proyek.
Berikan gambar dimensi atau spesifikasi teknis, aplikasi yang dimaksudkan, persyaratan material dan penyelesaian, toleransi yang berlaku, dokumentasi yang diperlukan, dan lingkungan pengoperasian yang diharapkan. Klarifikasi segala batasan pada bahan atau desain alternatif sebelum mengonfirmasi spesifikasi.
Memilih yang cocokSekrup Cincin Pengikat Switchgearmemerlukan tinjauan sistematis terhadap dimensi, ulir, bahan, kondisi lingkungan, dan persyaratan inspeksi. Faktor-faktor ini harus dipertimbangkan bersama dengan fungsi aktual komponen dan desain pabrikan kabinet.
Spesifikasi yang jelas dan verifikasi yang konsisten membantu tim teknik, pengadaan, dan pemeliharaan menghindari ketidaksesuaian yang dapat dicegah dan mempertahankan praktik perakitan yang berulang. Untuk komponen switchgear khusus, persyaratan gambar dan aplikasi yang disetujui harus selalu memandu pemilihan akhir.
