Ejektor Vakum Porting Bodi Seri ZH‑D

Ejektor Vakum Porting Bodi Seri ZH‑D | Generator Vakum Koneksi Pneumatik Langsung Venturi Satu Tahap

Merek: SOLH oleh Richge Technology | Mekanik Penuh Dapat Dipertukarkan dengan Generator Vakum Seri ZH Impor

1. Ikhtisar Produk

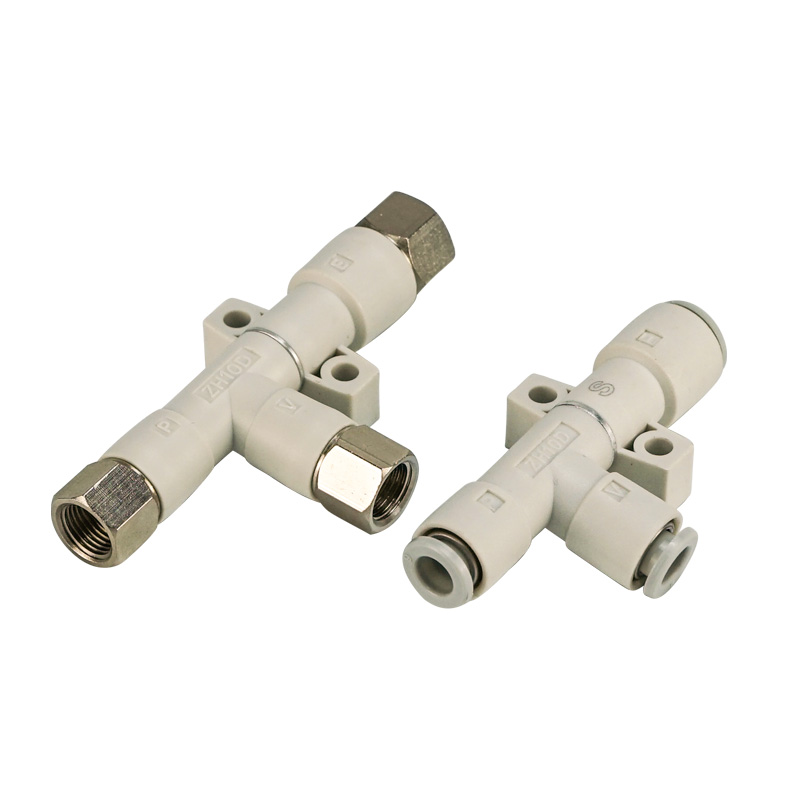

     Tipe porting bodi ZH‑D adalah ejektor vakum venturi satu tahap. Tiga port independen termasuk port pasokan SUP, port vakum VAC, dan port pembuangan EXH memerlukan perpipaan eksternal. Tidak ada peredam bawaan di dalam bodi utama. Desain ringkas dan ringan dengan struktur nosel resin terintegrasi, dapat diganti sepenuhnya dengan seri ZH impor.

  Perbedaan Model

     • Tipe porting bodi ZH‑D: Tiga port untuk perpipaan eksternal, tanpa peredam internal.

     • Tipe kotak ZH‑B: Dilengkapi dengan peredam terintegrasi di dalam bodi, hanya port suplai dan vakum yang disediakan.

  Dua nilai kinerja:

     • Spesifikasi S (Vakum tinggi): Vakum terbaik ‑90kPa, ideal untuk benda kerja halus yang tersegel.

     • L‑spesifikasi (Aliran tinggi): Aliran hisapan lebih besar dengan tingkat vakum lebih rendah, untuk benda kerja berpori yang dapat bernapas seperti kertas, kain, dan karton.

  Penutup lubang nosel Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0mm. Mendukung beberapa opsi koneksi: fitting sekali sentuh, ulir G/Rc, ulir imperial NPT. Berbagai solusi pemasangan: pengencang sekrup langsung, braket pemasangan, dan pemasangan rel DIN. Diterapkan secara luas untuk aplikasi efektor ujung robot dan modul multi-stasiun.

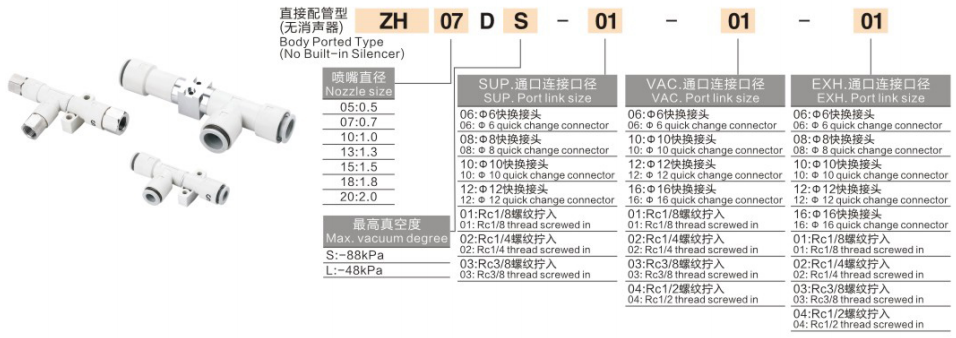

2. Penjelasan Pengkodean Model Lengkap

Contoh modelnya:ZH10DSA‑06‑08‑10

     • ZH: Kode seri ejektor vakum

     • 10: Kode lubang nosel

     • D/B: Bentuk tubuh. D = tipe body‑porting dengan 3 port eksternal tanpa peredam internal; B = tipe kotak dengan peredam terintegrasi

     • S / L: Karakteristik vakum. S = ultimat tipe vakum tinggi ‑90kPa dengan aliran isap sedang; L = tipe aliran tinggi. ZH05‑13 pamungkas ‑48kPa; ZH15‑20 ultimate ‑66kPa, aliran besar untuk benda kerja yang dapat bernapas

     • A: Versi ringan generasi baru dengan dimensi lebih pendek dan bobot lebih ringan

     • ‑06‑08‑10: Spesifikasi pelabuhan(SUP‑VAC‑EXH). Angka dua digit berarti ukuran pemasangan satu sentuhan metrik (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 untuk ulir G/Rc; N01/N02 untuk benang imperial NPT.

  Contoh pesanan: ZH13DSA‑08‑10‑10
     Ejektor vakum porting bodi ZH, nosel Φ1,3 mm, kelas vakum tinggi S, versi baru yang ringan; port suplai Φ8, port vakum Φ10, port pembuangan Φ10 fitting sekali sentuh.

3. Keunggulan Kinerja Inti

     • Tiga port eksternal yang sepenuhnya independen: Pasokan SUP terpisah, vakum VAC, dan port pembuangan EXH. Gas buang dapat dihubungkan dengan peredam eksternal atau pipa knalpot terpusat. Cocok untuk efektor akhir robot dan integrasi modul, bebas dari batasan ruang peredam internal.

     • Nozel resin terintegrasi yang ringan: Nozel dan bodi utama dibentuk secara integral untuk pengurangan berat yang luar biasa, cocok untuk EOAT bergerak berkecepatan tinggi. Versi A baru memperpendek panjang dan tinggi, berat berkurang hingga 74%.

     • Opsi kinerja vakum ganda: S vakum tinggi untuk benda kerja yang tersegel halus termasuk kaca, lembaran logam, dan wadah plastik; L aliran tinggi untuk karton, film, kain, dan bahan rawan bocor untuk kompensasi kebocoran.

     • Pilihan port yang kaya: Fitting satu sentuhan metrik, ulir pipa G/Rc, dan ulir imperial NPT untuk adaptasi peralatan pasar global.

     • Metode pemasangan yang beragam: Pengencang sekrup langsung, braket standar, braket berbentuk L, dan pemasangan rel DIN untuk tata letak yang fleksibel.

     • Persyaratan pengoperasian bebas minyak: Pelumasan kabut oli dilarang, hanya diperlukan udara bertekanan kering dan terfilter.

4. Spesifikasi Teknis Standar

Performa pada tekanan suplai 0,5MPa (ANR)

Untuk varian L‑high‑flow: aliran isap lebih tinggi di bawah lubang nosel identik dengan tingkat vakum ultimat lebih rendah.

5. Tabel Perbandingan ZH‑D VS ZH‑B

6. Panduan Seleksi Langkah demi Langkah

     • Pemilihan kinerja S/L

 ￮ ✅ S vakum tinggi (‑90kPa): Benda kerja yang tersegel halus seperti pelat baja, kaca, wadah plastik, PCB; kebocoran kecil, diperlukan gaya adsorpsi yang tinggi.

 ￮ ✅ L aliran tinggi: Karton, busa, film, kain, dan benda kerja bernapas yang rawan bocor lainnya, aliran besar mengkompensasi kebocoran vakum.

     • Pemilihan lubang nosel: Pilih berdasarkan total area adsorpsi cangkir hisap. Nosel yang lebih besar menghasilkan aliran hisap yang lebih tinggi sementara konsumsi udara lebih tinggi. Hindari nozel berukuran besar untuk mencegah limbah udara bertekanan.

     • Pemilihan jenis port: Pemasangan metrik sekali sentuh (06/08/10/12) untuk peralatan otomasi domestik; G thread / NPT thread untuk mesin ekspor luar negeri.

     • Catatan penanganan gas buang untuk tipe D: Varian D tidak memiliki peredam bawaan. Port knalpot EXH harus menghubungkan peredam eksternal jika tidak, kebisingan akan sangat ekstrem; atau keluarkan pipa knalpot dari lemari peralatan.

     • Solusi deteksi vakum: Ejektor vakum seri ZH tanpa sakelar tekanan bawaan. Tambahkan sakelar tekanan vakum ZSE eksternal jika umpan balik sinyal diperlukan.

7. Skenario Aplikasi Khas

     • Pengambilan ujung lengan robot EOAT: penanganan komponen plastik 3C, PCB, dan lembar baterai

     • Industri pengemasan: pengambilan bahan karton, film dan kertas

     • Penghancuran komponen berukuran kecil untuk robot cetakan injeksi

     • Modul vakum multi-paralel untuk adsorpsi sinkron multi-suction-cup

     • Stasiun otomasi memerlukan pembuangan gas buang terpusat di luar wadah peralatan

8. Deskripsi Diagram Sirkuit Pneumatik Standar

     Sirkuit standar porting bodi ZH‑D: Filter sumber udara AFC (unit kabut oli dilarang) → katup solenoid 3/2 → port suplai SUP ZH‑D; Port vakum VAC menghubungkan filter vakum ZFC lalu ke cangkir hisap; Port pembuangan EXH menghubungkan peredam eksternal atau selang pembuangan yang diarahkan ke luar peralatan.

9. Catatan Pengoperasian Penting

     • Pelumas kabut minyak dilarang keras. Kontaminan oli akan menyumbat lubang kecil nosel, menyebabkan penurunan daya hisap atau kegagalan total. Hanya filter udara yang boleh digunakan untuk pengolahan sumber udara.

     • Filter vakum inline ZFC harus dipasang pada sisi vakum. Masuknya partikel debu akan menyebabkan penyumbatan nosel.

     • Untuk ejektor dengan port bodi ZH‑D, port knalpot EXH harus dilengkapi peredam untuk menghindari tingkat kebisingan yang berlebihan.

     • Tekanan suplai yang direkomendasikan: 0,4‑0,5MPa. Pengoperasian berkelanjutan jangka panjang di bawah 0,6MPa penuh tidak disarankan.

     • Minimalkan panjang selang antara ejektor vakum dan mangkuk hisap, kurangi volume pipa untuk respons vakum yang lebih cepat.
