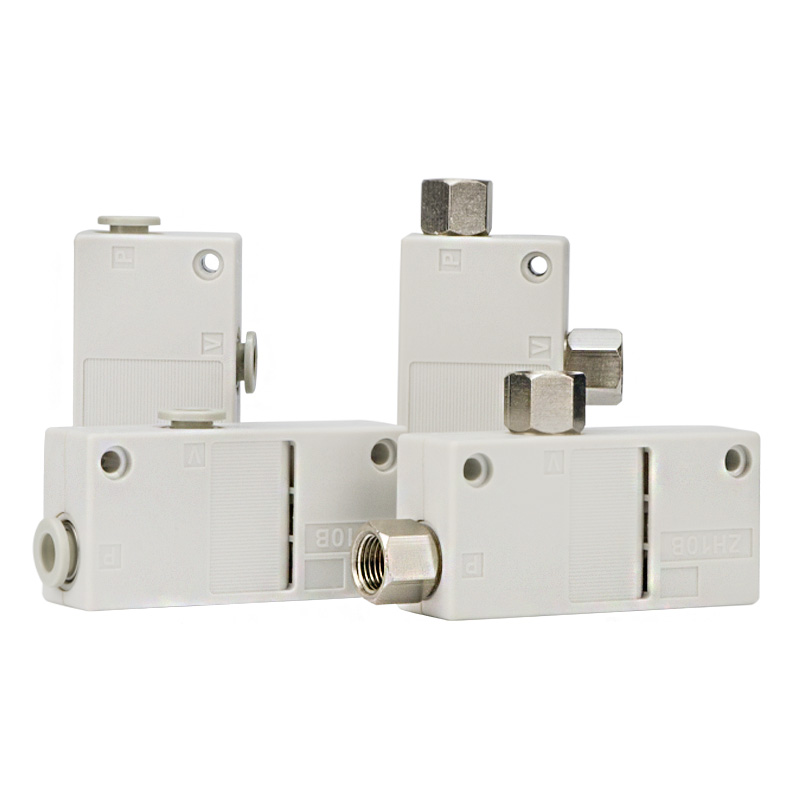

Ejektor Vakum Tipe Kotak Seri ZH‑B

Ejektor Vakum Tipe Kotak Seri ZH‑B | Generator Vakum Venturi Satu Tahap Peredam Suara Bawaan

Merek: SOLH oleh Richge Technology | Penggantian Drop‑in Kompatibel dengan Seri ZH‑B yang Diimpor

1. Ikhtisar Produk

     Ejektor vakum tipe kotak ZH‑B mengadopsi prinsip venturi satu tahap dengan peredam terintegrasi di dalam bodi. Hanya dua port yang dicadangkan: port suplai SUP dan port vakum VAC, tidak ada port pembuangan terpisah. Udara buang dibuang langsung melalui peredam internal. Pemasangan ultra-sederhana tanpa memerlukan peredam eksternal. Dapat dipertukarkan sepenuhnya dengan ZH‑B yang diimpor dalam dimensi dan antarmuka koneksi. Tersedia dua versi performa: tipe vakum tinggi S dan tipe aliran tinggi L, dengan ukuran nosel lengkap. Ideal untuk perlengkapan otomatisasi kecil yang ringkas dan aplikasi pengambilan dan penempatan robot.

  Perbedaan Model

     • Tipe Kotak ZH‑B: Peredam suara bawaan, 2 port (SUP & VAC)

     • Tipe Porting Bodi ZH‑D: Tidak ada peredam internal, 3 port independen SUP/VAC/EXH untuk perpipaan eksternal

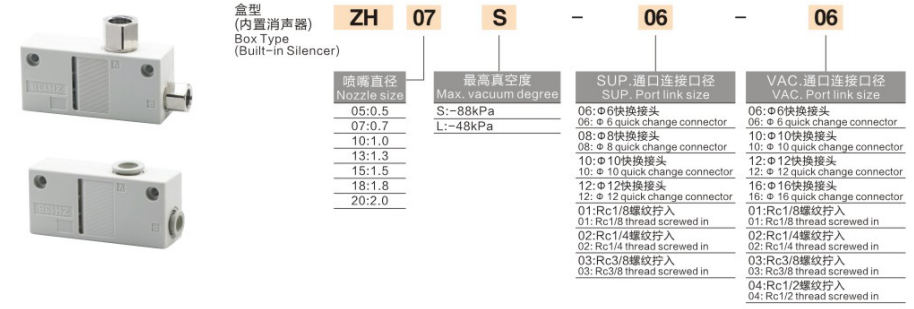

2. Penjelasan Pengkodean Model Lengkap

  Contoh:ZH07S‑06‑06

     • ZH: Kode seri, ejektor vakum tipe kotak dengan peredam internal

     • 07: Kode ukuran nosel

     • S / L: Karakteristik vakum maksimal. S = vakum tinggi; L = aliran tinggi

     • 06: Ukuran koneksi port suplai SUP

     • 06: Ukuran koneksi port vakum VAC

  Tabel Referensi Kode Port

  Contoh Pesanan: ZH10S‑08‑10
     Ejektor vakum tipe kotak ZH dengan peredam bawaan, nosel Φ1,0 mm, tingkat vakum tinggi S; port suplai Φ8 fitting sekali sentuh, port vakum Φ10 fitting sekali sentuh.

3. Keunggulan Kinerja Inti

     • Peredam suara bawaan yang terintegrasi: Tidak diperlukan peredam eksternal. Udara buangan dibuang melalui struktur peredam internal. Lebih sedikit suku cadang, kebisingan rendah, dan hemat ruang.

     • Hanya 2 port untuk kabel sederhana: Hanya port pasokan udara SUP dan port vakum VAC, tidak ada port pembuangan EXH terpisah. Sempurna untuk ruang instalasi kompak yang terbatas.

     • Versi kinerja ganda opsional

￮ S Vakum tinggi (-88kPa): Gaya adsorpsi yang kuat untuk benda kerja yang tertutup rapat seperti lembaran baja, kaca, PCB, dan wadah plastik.

￮ L Aliran tinggi (-48kPa): Aliran hisap yang lebih besar untuk mengkompensasi kebocoran vakum, cocok untuk bahan berpori yang dapat bernapas termasuk kertas, film, karton, dan busa.

     • Beberapa pilihan port: Perlengkapan metrik sekali sentuh yang banyak digunakan untuk mesin domestik; Versi ulir betina RC untuk peralatan ekspor.

     • Bodi PBT ringan: Nosel PBT yang dibentuk secara integral, berbobot rendah, cocok untuk robot kecil EOAT. Mendukung pemasangan sekrup langsung atau pemasangan braket.

     • Operasi bebas minyak: Hanya diperlukan udara bertekanan kering yang disaring, pelumasan kabut oli dilarang.

4. Spesifikasi Teknis Standar

  Kinerja Referensi pada Tekanan Pasokan 0,5MPa

5. Tipe Kotak ZH‑B VS Tipe Porting Badan ZH‑D

6. Panduan Seleksi

     • Pemilihan Versi S/L

￮ ✅ S Vakum tinggi: Benda kerja tersegel halus membutuhkan gaya adsorpsi yang kuat.

￮ ✅ L Aliran tinggi: Benda kerja yang bocor seperti karton, film, kain, aliran besar mengkompensasi kebocoran vakum.

     • Pemilihan Lubang Nosel: Pilih berdasarkan total area adsorpsi cangkir hisap. Nosel yang lebih besar menghasilkan aliran yang lebih tinggi dan konsumsi udara yang lebih tinggi. Hindari nosel yang terlalu besar untuk mencegah pemborosan udara bertekanan.

     • Pemilihan Pelabuhan: Perlengkapan metrik sekali sentuh (06/08/10) untuk otomasi domestik; Rc thread (01/02) untuk mesin ekspor.

     • Deteksi Vakum: Tidak ada sensor tekanan bawaan. Pasang sakelar tekanan vakum ZSE di sirkuit vakum untuk konfirmasi vakum atau alarm bagian yang hilang.

7. Sirkuit Pneumatik Standar

     Unit layanan sumber udara AFC (unit kabut oli dilarang) → katup solenoid 3/2 → port pasokan SUP ZH‑B; Port vakum VAC → filter vakum ZFC → cangkir hisap vakum.

8. Catatan Pengoperasian Penting

     • Pelumas kabut minyak dilarang keras. Kontaminasi oli akan menyumbat nosel kecil dan mengurangi daya isap.

     • Filter vakum ZFC harus dipasang pada sisi vakum untuk memblokir debu dan melindungi nosel.

     • Tekanan suplai yang disarankan: 0,4~0,5MPa. Pengoperasian berkelanjutan jangka panjang di bawah tekanan penuh 0,6MPa tidak disarankan.

     • Jaga selang antara ejektor dan mangkuk penghisap sependek mungkin, kurangi volume pipa untuk respons vakum yang lebih cepat.

     • Elemen peredam bawaan akan menumpuk debu setelah digunakan dalam waktu lama. Bersihkan atau ganti elemen peredam setelah hisapan turun.
