Merek: SOLH oleh Richge Technology | Mekanik Penuh & Antarmuka Dapat Dipertukarkan dengan Seri Asli SMC ZL1
 |

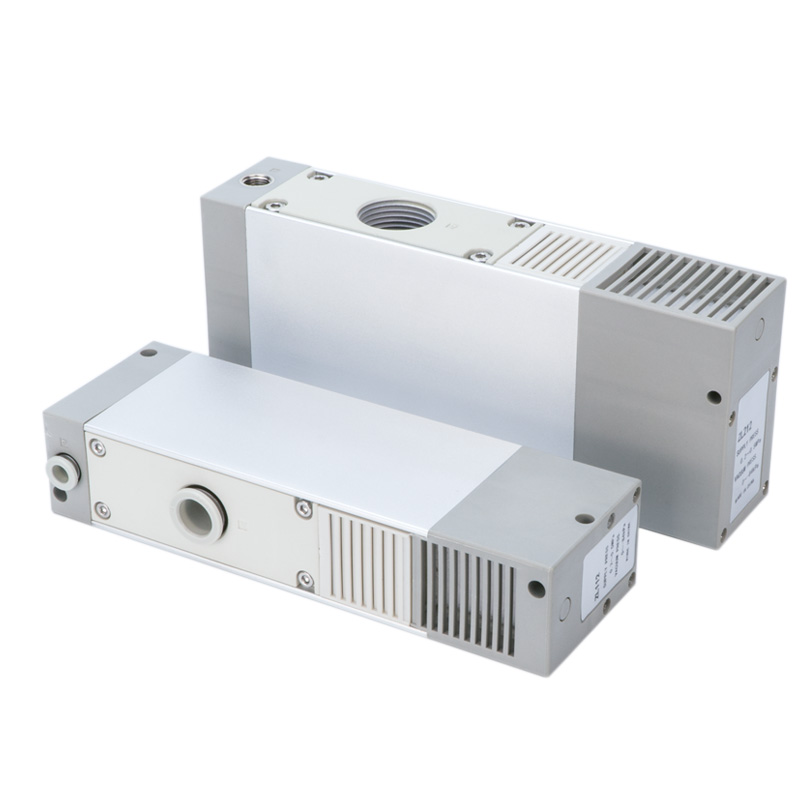

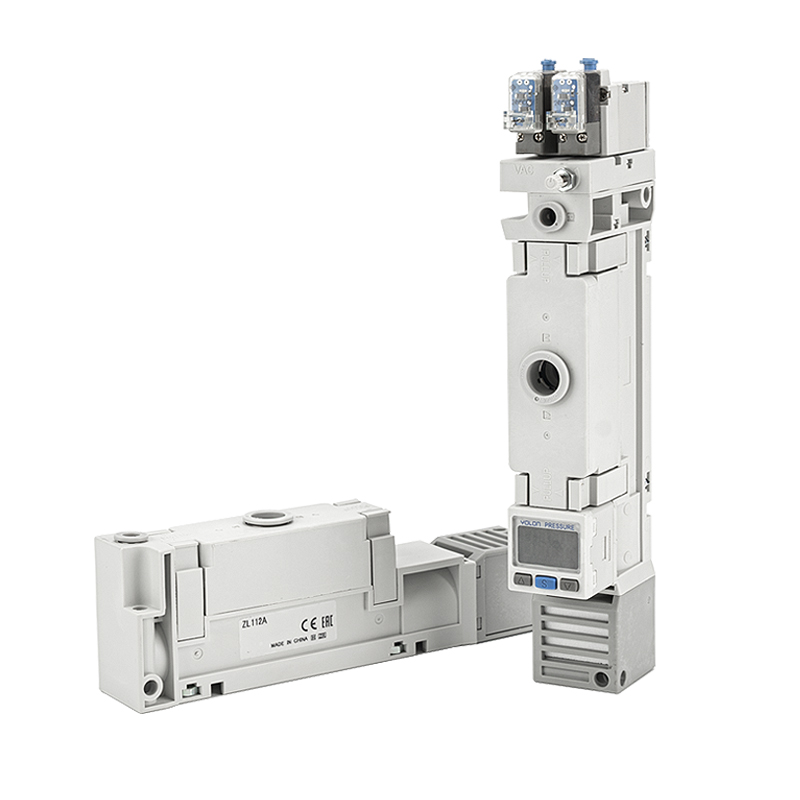

SOLIH ZL1‑series mengadopsi struktur ejector vakum hemat energi venturi diffuser multi-tahap, dapat dipertukarkan sepenuhnya dengan dimensi asli dan tata letak port SMC ZL1. Dalam kondisi konsumsi udara yang sama, sistem ini menghasilkan aliran hisapan yang lebih tinggi dan kehilangan energi yang lebih rendah. Banyak digunakan untuk manipulator robot pick-and-place berkecepatan tinggi dan aplikasi adsorpsi yang kuat untuk benda kerja berpori dan dapat bernapas.
Dua konfigurasi inti untuk dipilih:
• Tipe Valveless (Tanpa katup): Hanya badan ejektor murni, yang dikontrol oleh katup solenoid eksternal. Berbiaya rendah dan sangat fleksibel untuk integrasi sistem kustom.

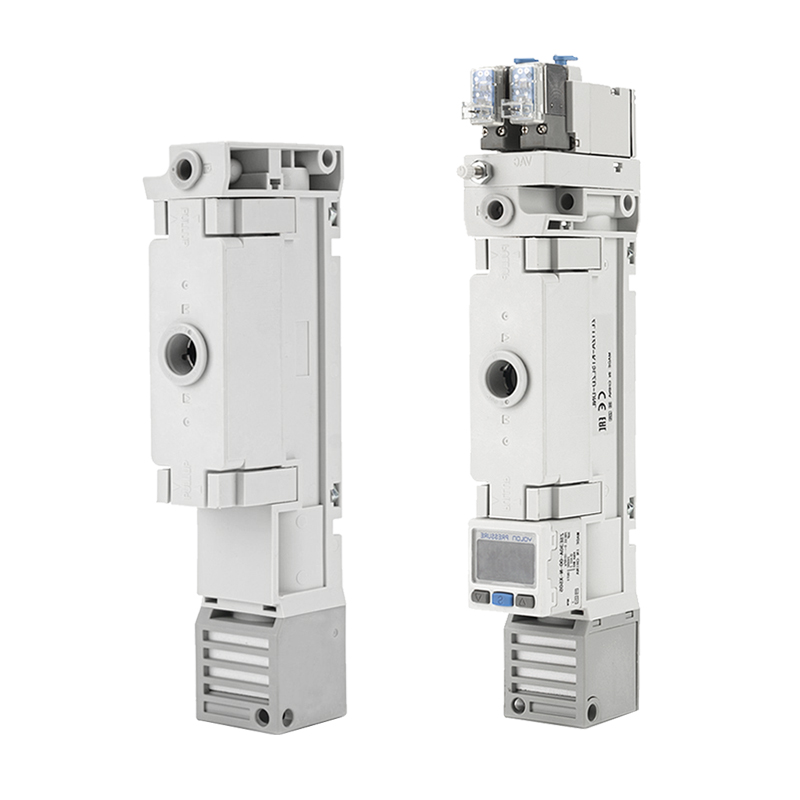

• Dengan Tipe Katup: Katup suplai terintegrasi, katup pelepas, dan modul deteksi tekanan vakum. Tidak diperlukan komponen katup eksternal tambahan, perpipaan disederhanakan, dan respons lebih cepat. Solusi utama pilihan untuk robot end‑of‑arm tooling (EOAT).
Spesifikasi Model 12A: Aliran hisap maks 100L/mnt (ANR), tekanan udara suplai kerja 0,4~0,6MPa udara bertekanan bersih. Port suplai dan port vakum dilengkapi dengan fitting sekali sentuh: Φ6 metrik atau Φ1/2‑inci imperial opsional.

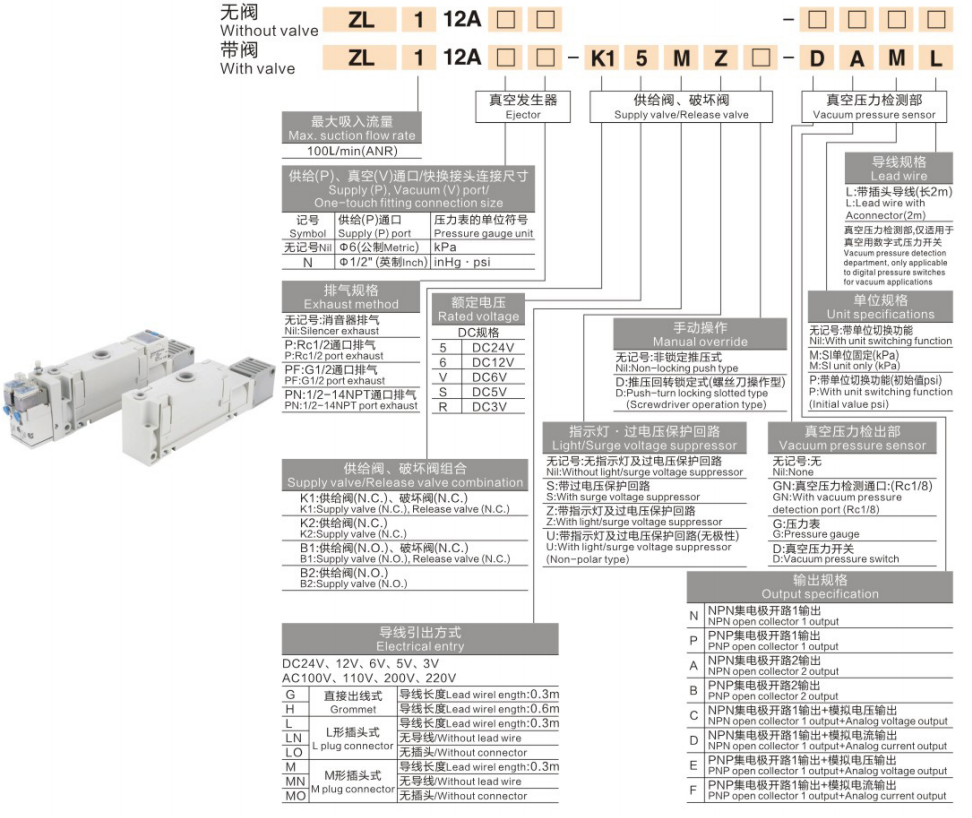

2.1 Pengkodean Dasar Tanpa Katup
ZL1‑12A
• ZL1: Kode seri ejektor vakum multitahap
• 12A: Kode ukuran, aliran hisap maks 100L/mnt (ANR)
Contoh lengkap:ZL1‑12A‑K15MZ‑DAML
|
Segmen Kode |
Modul & Definisi yang Sesuai |
|
ZL1‑12A |
Seri + kode ukuran (100L/mnt) badan utama ejektor vakum |
|
K1 |
Kombinasi Supply Valve N.C. + Release Valve N.C., rakitan katup suplai / pelepasan |
|
5 |
Tegangan koil terukur DC24V |
|
M |
Stopkontak kabel tipe colokan bentuk M, panjang kabel 0,3 m |
|
Z |
Dengan lampu indikator & sirkuit perlindungan tegangan berlebih |
|
D |
Unit deteksi sakelar tekanan vakum bawaan |
|
A |
Spesifikasi keluaran saluran ganda kolektor terbuka NPN |
|
M(L) |
Kabel sakelar tekanan: 0,3m / 2m dengan konektor, pilih satu saja |
3.1 Port Pasokan(P) / Vakum(V) Ukuran Pemasangan Satu Sentuhan
|
Tanda |
Pelabuhan Pasokan (P). |
Opsi Unit Tekanan |
|
Tidak ada tanda / N |
Φ6 Pemasangan metrik sekali sentuh |
kPa |
|
Versi inci |
Φ1/2" Pemasangan satu sentuhan imperial |
dalamHg, psi |
3.2 Metode Pembuangan
|
Tanda |
Deskripsi Knalpot |
|
Tidak ada tanda |
Knalpot peredam (standar, performa kebisingan rendah) |
|
PR |
Knalpot port 1/4", pipa eksternal untuk knalpot terpusat |
|
PG1/2 |
Knalpot port G1/2, knalpot terpusat aliran besar |
|
PN1/2‑14NPT |
Knalpot port NPT 1/2‑14 untuk peralatan Amerika Utara |
3.3 Nilai Tegangan
|
Kode |
Spesifikasi Tegangan |
|
5 |
DC24V (arus utama industri) |
|
6 |
DC12V |
|
V |
DC6V (opsional) |
|
VDC |
DC5V (hanya dibuat khusus) |
3.4 Kombinasi Katup Pasokan & Katup Pelepas (Untuk Model Dengan Katup)
|
Kode |
Kombinasi Katup |
Deskripsi Fungsi |
|
K1 |
Katup Pasokan N.C. + Katup Pelepas N.C. |
Berikan energi pada pasokan untuk penumpukan vakum; pelepasan energi untuk istirahat cepat‑vakum. Seleksi arus utama standar. |
|
K2 |
Supply Valve N.C. (tanpa katup pelepas) |
Hanya kontrol pasokan; vakum dilepaskan secara alami, solusi hemat biaya. |
|
B1 |
Katup Pasokan N.O. + Katup Pelepas N.C. |
Katup suplai yang biasanya terbuka, suplai udara terus menerus saat daya dimatikan, untuk kondisi kerja penahan vakum khusus. |
|
B2 |
Katup Pasokan N.O. (tidak ada katup pelepas) |
Konfigurasi suplai dasar normal terbuka. |
3.5 Fungsi Penggantian Manual
|
Tanda |
Mode Operasi Pengabaian Manual |
|
Tidak ada tanda |
Tombol tekan yang tidak menempel: tekan untuk memberi energi, lepaskan untuk mengatur ulang. |
|
D |
Tipe penguncian dorong (dapat dioperasikan dengan obeng), kunci untuk pasokan udara berkelanjutan selama commissioning & debugging. |
3.6 Lampu Indikator & Sirkuit Perlindungan Tegangan Berlebih
|
Tanda |
Deskripsi Konfigurasi |
|
Tidak ada tanda |
Tidak ada lampu indikator dan tidak ada sirkuit perlindungan tegangan berlebih. |
|
S |
Sirkuit penekan lonjakan tegangan berlebih bawaan untuk memperpanjang masa pakai koil. |
|
Z |
Lampu indikator plus sirkuit perlindungan tegangan berlebih untuk visualisasi status penyalaan. |
|
U |
Lampu indikator bebas polaritas & sirkuit perlindungan tegangan berlebih, pemasangan kabel sewenang-wenang diperbolehkan. |
3.7 Mode Masuk Listrik / Stopkontak Kawat
|
Kode |
Definisi Stopkontak Kabel |
|
G |
Entri kabel grommet, panjang kabel: 0,3 m |
|
H |
Stopkontak tipe colokan bentuk L, panjang kabel: 0,6m |
|
LN |
Tipe colokan berbentuk L, tanpa kabel yang disediakan (harness kabel yang disiapkan sendiri oleh pelanggan) |
|
M |
Stopkontak tipe colokan bentuk M, panjang kabel: 0,3m |
|
M N |
Tipe colokan berbentuk M, tanpa kabel yang disertakan (harness kabel yang disiapkan sendiri oleh pelanggan) |
3.8 Unit Tekanan Vakum (Hanya berlaku untuk unit yang dilengkapi deteksi vakum)
|
Tanda |
Pengaturan Satuan |
|
Tidak ada tanda |
Switch multi-unit: kPa / inHg / psi dapat dipilih |
|
M |
Unit tetap, hanya kPa |
|
S |
Dapat dialihkan multi-unit, disetel dari pabrik ke psi |
|
P |
Dapat dialihkan multi-unit, disetel dari pabrik ke psi |
3.9 Modul Deteksi Tekanan Vakum
|
Tanda |
Fungsi & Aplikasi Deteksi |
|
Tidak ada tanda |
Tidak ada unit deteksi; badan ejektor murni, sambungkan sensor eksternal secara terpisah. |
|
GN |
Port deteksi vakum (Rc1/8), sambungkan pengukur tekanan digital eksternal atau modul akuisisi PLC. |
|
G |
Pengukur tekanan analog bawaan untuk pembacaan tingkat vakum visual lokal di lokasi. |
|
D |
Sakelar tekanan vakum bawaan, sakelar output / sinyal analog untuk alarm bagian yang hilang & umpan balik benda kerja di tempat. |
3.10 Spesifikasi Output (Untuk Sakelar Tekanan Vakum Tipe D)
|
Kode |
Deskripsi Mode Keluaran |
|
N |
Output 1 saluran kolektor terbuka NPN, standar untuk saluran input NPN PLC |
|
P |
Output 1 saluran kolektor terbuka PNP |
|
A |
Output independen saluran ganda kolektor terbuka NPN |
|
W |
Output independen saluran ganda kolektor terbuka PNP |
|
C |
Sakelar NPN 1 saluran + output tegangan analog |
|
D |
Sakelar NPN 1 saluran + output arus analog |
|
E |
Sakelar 1 saluran PNP + output tegangan analog |
|
F |
Sakelar 1 saluran PNP + output arus analog |
3.11 Spesifikasi Kabel Sakelar Tekanan (Untuk tipe D)
|
Kode |
Definisi Kabel |
|
L |
Kabel plug-in yang telah dirakit sebelumnya, panjang total: 2m |
|
M |
Kabel plug-in pra-rakitan, panjang total: 0,3 m |
|
Barang Parameter |
Spesifikasi Standar |
|
Prinsip Kerja |
Ejektor vakum venturi diffuser multi-tahap, struktur hemat energi efisiensi tinggi |
|
Aliran Hisap Maks (ukuran 12A) |
100L/mnt (ANR) |
|
Tekanan Udara Pasokan Standar |
0,4~0,6MPa |
|
Pelabuhan Pasokan / Vakum |
Pemasangan sekali sentuh: Φ6 Metrik / Φ1/2" Imperial opsional |
|
Opsi Knalpot |
Knalpot peredam standar; Knalpot eksternal terpusat tipe port PR / PG / PN opsional |
|
Nilai Tegangan Kumparan |
DC24V / DC12V / DC6V; DC5V tersedia berdasarkan permintaan khusus |
|
Opsi Masuk Listrik |
Grommet G/steker bentuk H‑L/steker bentuk M‑M; Versi tanpa kabel LN / MN untuk pemasangan kabel pelanggan |
|
Unit Deteksi Vakum |
Tidak ada deteksi / port deteksi GN (Rc1/8) / pengukur tekanan lokal G / sakelar tekanan vakum bawaan D |
|
Keluaran Sinyal |
Output sakelar saluran tunggal NPN / PNP; tegangan analog/keluaran arus opsional |
|
Indikator & Perlindungan Lonjakan Arus |
Tanpa perlindungan / perlindungan lonjakan S / indikator Z+perlindungan / indikator bebas polaritas U+perlindungan |
|
Barang Perbandingan |
Tipe ZL1‑12A Tanpa Katup |
Dengan‑Katup Tipe ZL1‑12A‑K1… |
|
Katup Terintegrasi |
Tidak ada katup internal, diperlukan katup solenoid 3 arah eksternal |
Katup suplai terintegrasi + katup pelepas (seri K1/K2/B1/B2) |
|
Metode Istirahat Vakum |
Dikendalikan oleh katup eksternal atau pelepasan alami |
Penghenti vakum instan dengan katup pelepas internal untuk pelepasan benda kerja dengan cepat |
|
Kecepatan Respon |
Tergantung pada katup eksternal dan tata letak saluran pipa |
Respons terintegrasi yang lebih cepat untuk aplikasi robot dengan kecepatan siklus tinggi |
|
Kompleksitas Perpipaan |
Memerlukan katup, fitting, dan aksesori filter terpisah |
Pekerjaan perpipaan di lokasi yang sangat terintegrasi dan minimal |
|
Biaya & Fleksibilitas |
Biaya terendah, fleksibilitas desain sistem maksimum |
Tingkat integrasi yang lebih tinggi, lebih disukai untuk efektor akhir robot EOAT |
|
Deteksi Tekanan |
Diperlukan sakelar tekanan vakum eksternal |
Pengukur tekanan G bawaan opsional/sakelar tekanan vakum D |
Solusi 1: Sirkuit Tanpa Katup yang Mengoptimalkan Biaya
Perawatan sumber udara dua unit non-minyak AFC2000 → Katup solenoid 3 arah 3V110 → Ejektor vakum tanpa katup ZL1‑12A → Cangkir hisap vakum ZPT
Solusi 2: Sirkuit Pick-and-Place Robot Berkecepatan Tinggi Dengan Katup
Pengatur tekanan AR → ZL1‑12A‑K15MZ‑DAML (katup suplai terintegrasi, katup pelepas & sakelar tekanan vakum) → cangkir hisap efektor ujung robot, mendukung fungsi alarm benda kerja yang hilang secara otomatis.
Solusi 3: Sirkuit Pasokan Udara Terpusat Multi-Bank
Dua unit non-minyak aliran besar AFC → beberapa rakitan manifold ejektor ZL1 dengan katup → pengambilan material sinkron multi-suction‑cup.
• Ukuran pelabuhan: Untuk pipa PU6 / Φ6 standar, pilih port metrik tanpa tanda. Untuk pipa imperial Φ1/2", tentukan port imperial bersama dengan satuan tekanan inHg / psi.
• Knalpot: Untuk lingkungan bengkel dengan kebisingan rendah, pertahankan knalpot peredam standar. Untuk pembuangan ke area aman yang ditentukan, gunakan knalpot terpusat tipe port PR / PG / PN.
• Voltase: DC24V (kode 5) untuk peralatan otomasi domestik; DC12V / DC6V untuk ekspor Eropa atau proyek perangkat bertegangan rendah.
• Kombinasi katup: K1 (pasokan N.C. + pelepasan N.C.) untuk pick‑and‑place kecepatan tinggi standar; K2 untuk pengurangan biaya; B1/B2 untuk kondisi kerja penahan vakum khusus yang biasanya terbuka.
• Persyaratan deteksi: Pilih sakelar tekanan vakum D (jenis input PLC yang cocok dengan NPN/PNP) untuk alarm komponen hilang PLC; G pengukur tekanan lokal untuk inspeksi visual di lokasi; Port deteksi GN untuk akuisisi data eksternal pihak ketiga.
• Indikator & Perlindungan Lonjakan: Pilih versi Z / U untuk indikasi diagnostik kabinet; S perlindungan tegangan berlebih untuk lingkungan kerja yang lembab dan keras.
• Penggantian manual: Pilih D push‑turn locking manual‑override untuk skenario commissioning & debugging yang sering, mendukung pasokan udara berkelanjutan yang terkunci.
• Penanganan pick-and-place berkecepatan tinggi pada PCB & chip elektronik 3C
• Transfer material lembaran elektroda baterai lithium-ion
• Adsorpsi kekuatan kuat dari bahan karton & berpori
• Pemetik robot tugas berat kaca & lembaran logam
• Pelepasan & pembongkaran bagian robot cetakan injeksi
• Aplikasi pengambilan kemasan pengolahan makanan
• Logistik menyortir sistem transfer robot berkecepatan tinggi
• JANGAN gunakan unit FRL kabut oli (tiga unit seri AC / BC) untuk pasokan udara ejektor vakum. Minyak pelumas akan menyumbat nozel diffuser multi-tahap, harus mengadopsi unit perawatan sumber udara dua unit non-minyak AFC.
• Wajib memasang filter vakum inline ZFC di sisi hulu. Nozel multitahap kecil sensitif terhadap debu; aliran hisap akan menurun drastis setelah tersumbat oleh kontaminasi partikel.
• Jaga panjang selang antara ejektor dan mangkuk pengisap sependek mungkin untuk menjamin penumpukan vakum yang cepat dan kinerja pengisapan yang stabil.
• Kisaran tekanan udara suplai optimal 0,4~0,6MPa. Tekanan yang tidak mencukupi menyebabkan daya isap lemah; tekanan berlebihan meningkatkan konsumsi udara bertekanan.
• Untuk model dengan katup, pilih versi Z / S / U dengan sirkuit pelindung lonjakan arus bawaan untuk memperpanjang masa pakai koil solenoid di dalam kabinet kontrol.
• Untuk konfigurasi pembuangan terpusat PR / PG / PN, jaga agar pipa pembuangan tidak terhalang, tekanan balik akan sangat menurunkan kinerja pembuatan vakum.
