Merek: SOLH oleh Richge Technology | Penggantian Drop‑in Kompatibel dengan Dimensi Pemasangan SMC ZL212
 |

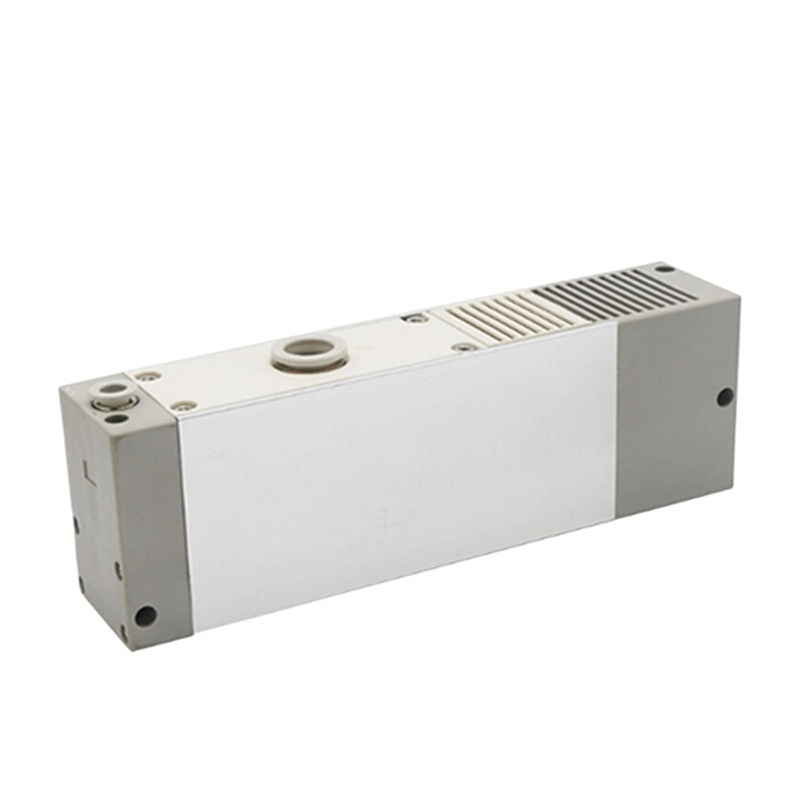

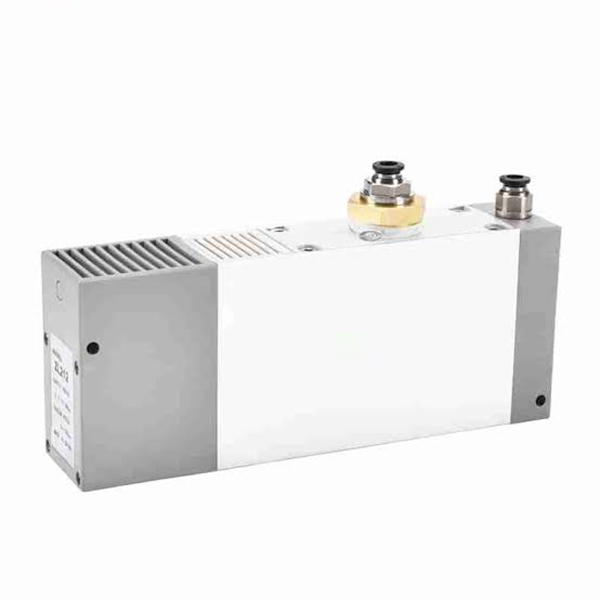

Seri ZL212 merupakan peningkatan ejektor vakum multitahap aliran besar yang berasal dari seri ZL112. Dilengkapi dengan lubang nosel yang lebih besar, alat ini menghasilkan tingkat vakum yang lebih tinggi dan aliran isap yang lebih baik. Dirancang khusus untuk mangkuk hisap besar, benda kerja berpori, dan kondisi kerja dengan kebocoran tinggi. Diadopsi secara luas sebagai unit vakum utama untuk manipulator robot, aplikasi penanganan material lembaran logam dan kaca.
|
Barang Parameter |
Spesifikasi |
|
Posisi Produk |
Model ZL112 yang ditingkatkan dan ditingkatkan, nosel lebih besar untuk vakum lebih tinggi & aliran lebih tinggi |
|
Cairan yang Berlaku |
Udara Terkompresi |
|
Pasokan Tekanan Udara |
0,3~0,7MPa, rentang pengoperasian optimal: 0,45~0,5MPa |
|
Gelar Vakum |
-90 ~ -95kPa |
|
Aliran Hisap |
Lebih dari 30% lebih tinggi dari ZL112, cocok untuk benda kerja berpori & mangkuk hisap besar |
|
Konsumsi Udara |
Desain diffuser multitahap, hemat energi lebih dari 40% dibandingkan ejektor vakum satu tahap |
|
Kisaran Suhu Sekitar |
-5℃ ~ 60℃ |
|
Koneksi Pelabuhan |
Port pas/ulir sekali sentuh standar, dapat dipertukarkan sepenuhnya dengan dimensi pemasangan SMC ZL212 |

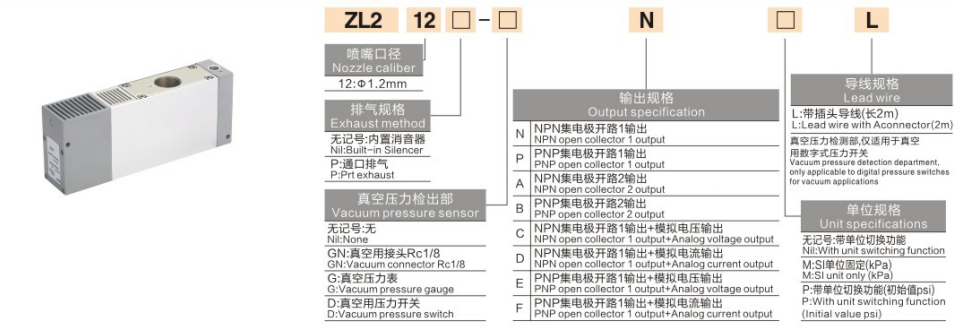

Format dasar:ZL212‑□‑□‑□‑□
Format tambahan dengan katup:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Posisi |
Kode |
Definisi & Deskripsi Rinci |
|
1‑4 |
ZL212 |
Kode seri untuk ejektor vakum multitahap, lubang nosel lebih besar dibandingkan dengan ZL112 |
|
tanggal 5 |
Tidak ada tanda |
Peredam knalpot, peredam kebisingan standar untuk bengkel umum |
|
|
P |
Knalpot port, untuk instalasi pembuangan aliran tinggi atau terpusat |
|
tanggal 6 |
Tidak ada tanda |
Tanpa modul deteksi vakum |
|
|
GN |
Port pendeteksi vakum Rc1/8 untuk koneksi pengukur tekanan eksternal |
|
|
G |
Pengukur tekanan vakum mekanis Y40Z bawaan |
|
|
D |
Sakelar tekanan vakum digital bawaan |
|
tanggal 7 |
N |
Output 1 saluran kolektor terbuka NPN |
|
|
P |
Output 1 saluran kolektor terbuka PNP |
|
|
A/B/C/D/E/F |
Output multisaluran/output sinyal analog dan fungsi tambahan lainnya |
|
tanggal 8 |
L |
Kabel tipe colokan sepanjang 2 meter yang telah dirakit sebelumnya |
|
|
M / P |
Unit tetap / unit yang dapat dialihkan (kPa / psi opsional) |
|
Model |
Konfigurasi Inti |
Aplikasi Khas |
|
ZL212 |
Unit dasar standar, tanpa pengukur, tanpa katup bawaan |
Aplikasi umum aliran tinggi, diperlukan katup solenoid eksternal |
|
ZL212‑GN |
Antarmuka pengukur vakum eksternal Rc1/8 |
Aplikasi yang memerlukan pengukur vakum yang terhubung secara eksternal untuk membaca |
|
ZL212‑D |
Sakelar tekanan vakum digital bawaan |
Pembacaan vakum digital & umpan balik sinyal listrik untuk kontrol PLC |
|
ZL212‑P |
Versi knalpot tipe port tanpa peredam bawaan |
Skenario pembuangan terpusat dengan aliran tinggi, lingkungan tidak sensitif terhadap kebisingan |
|
ZL212‑G |
Dilengkapi dengan pengukur vakum mekanis Y40Z |
Indikasi tingkat vakum mekanis lokal yang hemat biaya |
|
Barang Perbandingan |
ZL112 |
ZL212 |
|
Lubang Nosel |
Φ1.2mm |
Nozel berukuran lebih besar |
|
Gelar Vakum |
-88 ~ -92kPa |
-90 ~ -95kPa, kinerja vakum lebih tinggi |
|
Aliran Hisap |
Laju aliran sedang |
Aliran hisap +30% lebih tinggi |
|
Kondisi Kerja yang Sesuai |
Cangkir hisap umum, benda kerja kecil-sedang |
Cangkir hisap besar, benda kerja berpori, lembaran & kaca, loop dengan kebocoran tinggi |
|
Referensi Harga model dasar |
Mulai dari 245 |
Mulai dari 478, kira-kira. 20% lebih tinggi dalam konfigurasi yang identik |
• Performa venturi multitahap yang ditingkatkan: Meningkatkan tingkat vakum dan aliran hisap, kemampuan beradaptasi yang sangat baik untuk sirkuit vakum pneumatik dengan kebocoran tinggi.
• Opsi modular yang terintegrasi penuh: Katup suplai/pelepas solenoid, peredam, pengukur vakum mekanis/digital, dan sakelar tekanan tersedia untuk konfigurasi satu bagian, sehingga meminimalkan komponen tambahan tambahan.
• Konstruksi dengan kebisingan rendah: Peredam bawaan, tingkat kebisingan ≤70dB, ramah untuk lingkungan bengkel pabrik biasa.
• Pengoperasian stabil bebas perawatan: Komponen mekanis yang tidak bergerak, masa pakai yang lama selama produksi berkelanjutan 24 jam.
• Jejak pemasangan yang kompatibel: Dimensi instalasi yang dapat dipertukarkan dengan ZL112, mendukung penggantian peningkatan lapangan langsung.
• Benda kerja kecil‑sedang & aplikasi cangkir hisap tunggal: Pilih ZL112 untuk kinerja biaya yang lebih baik.
• Cangkir hisap besar, bahan berpori, lembaran kaca, atau loop vakum dengan kebocoran tinggi: Gunakan ZL212 untuk vakum dan kapasitas aliran yang memadai.
• Kontrol siklus otomatis: Pilih versi katup ganda K1 (katup suplai + pelepas), cocokkan dengan sakelar tekanan vakum untuk umpan balik sinyal loop tertutup.
• Pemantauan & commissioning visual di lokasi: Pilih varian sakelar tekanan digital D untuk pembacaan nilai vakum digital langsung.
• Penanganan robotik untuk komponen kaca, lembaran logam, papan kayu, dan pelat berukuran besar
• Adsorpsi benda kerja berpori: pengambilan karton, busa, tekstil, dan bahan permeabel
• Sirkuit vakum dengan kebocoran tinggi untuk perlengkapan multi-cangkir hisap dengan area luas
• Jalur perakitan otomasi, pembongkaran robot cetakan injeksi, dan transfer material
• Peralatan logistik stasiun penyedot barang berukuran besar
