Ejektor Vakum Lurus Inline Seri ZU

Ejektor Vakum Lurus Inline Seri ZU | SOLH Generator Vakum Tipe Sisipan Tabung Lurus

Merek: SOLH oleh Richge Technology | Ejektor Vakum Inline Standar SMC yang Dapat Dipertukarkan

1. Ikhtisar Produk

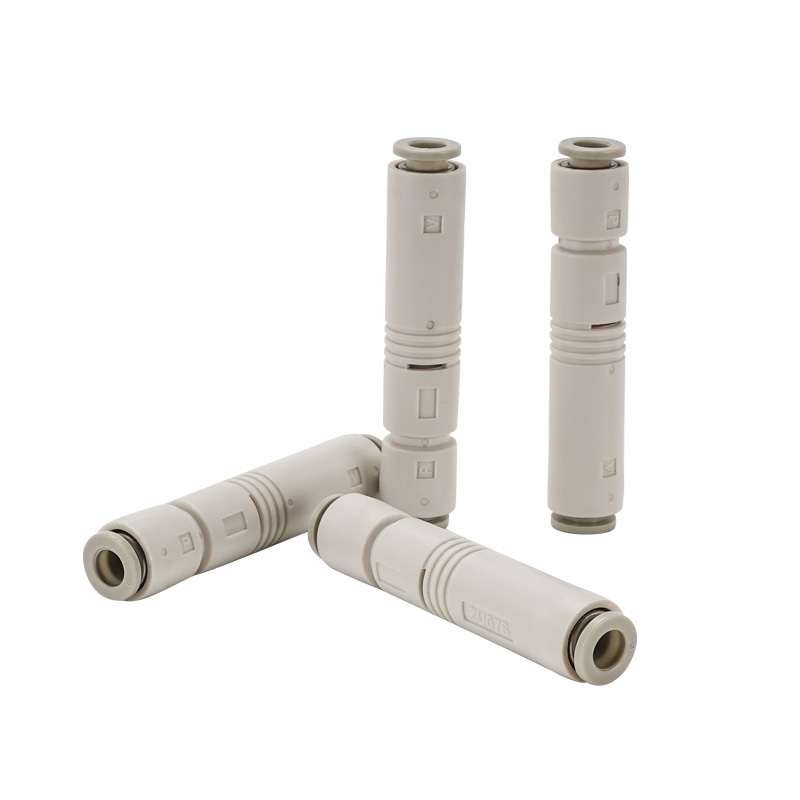

     Seri ZU adalah ejektor vakum tabung lurus inline. Port vakum dan port suplai udara disusun secara koaksial dalam garis lurus. Ini fitur ukuran terkecil, bobot ultra-ringan dan instalasi hemat ruang. Cocok untuk cangkir hisap terdistribusi, komponen bergerak, dan ruang terbatas sempit.

2. Struktur Inti & Prinsip Kerja

     • Struktur: Port suplai SUP → nosel → bagian diffuser → port vakum VAC → Port knalpot EXH, badan resin yang dibentuk secara integral.

     • Prinsip: Semburan udara terkompresi berkecepatan tinggi melalui nosel menciptakan tekanan negatif pada port vakum untuk adsorpsi vakum; knalpot dengan struktur peredam bawaan.

     • Bahan: Bagian utama: rekayasa resin PBT; pemasangan sekali sentuh: POM. Bebas tembaga & bebas fluor, sesuai RoHS.

     • Berat: ZU05 ≈6,5g, ZU07≈7,0g; ZU□A versi baru yang ditingkatkan hanya 3,9g.

3. Aturan Pengkodean Model (Standar SMC)

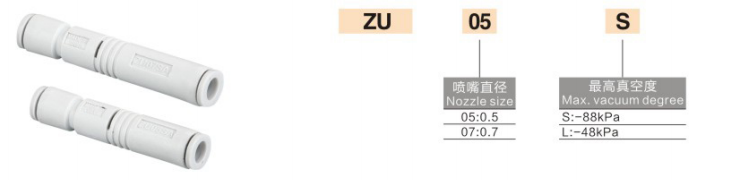

  Versi Lama (ZU05 / ZU07)

  Format: ZU + lubang nosel + tipe (S/L)

     • ZU05S: nosel Φ0,5, tipe vakum tinggi (-84kPa)

     • ZU05L: nosel Φ0,5, tipe aliran tinggi (-48kPa)

     • ZU07S: nosel Φ0,7, tipe vakum tinggi

     • ZU07L: nosel Φ0,7, tipe aliran tinggi

  Versi Peningkatan Baru (ZU□A, lebih pendek & lebih ringan)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Vakum tinggi (-87~-90kPa); L = Aliran tinggi (-48kPa)

     • A = versi yang ditingkatkan: panjangnya diperpendek 11%, beratnya dikurangi 40%

4. Tabel Parameter Utama @ Tekanan Pasokan Standar 0,45MPa

5. S Vakum Tinggi VS L Aliran Tinggi

     • S Tipe Vakum Tinggi: Vakum tertinggi -84~-90kPa. Untuk mangkuk hisap kecil, benda kerja tipis dan tertutup rapat yang memerlukan gaya adsorpsi kuat, seperti komponen elektronik dan film tipis.

     • L Tipe Aliran Tinggi: Vakum tertinggi -48kPa dengan aliran isap lebih besar. Cocok untuk benda kerja dengan permukaan berpori/kasar, mangkuk hisap besar, kebocoran tinggi, dan permintaan respons cepat, misalnya. karton dan papan kayu.

6. Panduan Instalasi & Perpipaan

  1. Instalasi: Dapat dipasang dalam orientasi apa pun, tidak memerlukan braket pemasangan; bisa langsung dimasukkan di tengah pipa udara.

  2. Perpipaan

￮ Port suplai SUP: sambungkan tabung udara Φ6 (standar)

￮ Port vakum VAC: sambungkan cangkir hisap / pipa vakum

￮ Lubang pembuangan EXH: terbuka ke atmosfer, jangan menghalangi

  3. Tekanan: Standar 0,45MPa, rentang kerja 0,1~0,6MPa

  4. Suhu: 5~50℃ (tidak ada lapisan gula di sumber udara)

7. Skenario Aplikasi Khas

     • Elektronik 3C, semikonduktor, adsorpsi terdistribusi dengan cangkir hisap kecil

     • Lini produksi otomasi, bagian bergerak / efektor akhir robot

     • Ruang instalasi sempit, aplikasi ringan & respon berkecepatan tinggi

     • Menangani kertas tipis, film tipis, komponen kecil, dan chip elektronik

8. Perbandingan Seleksi: ZU vs ZB vs ZL
