Richge Technology terutama berfokus pada pembuatan aksesori switchgear tegangan rendah, komponen switchgear tegangan tinggi, dan seri pemutus sirkuit dalam/luar ruangan. Berikut ini adalah pengenalan profesional tentang pemutus sirkuit SF6 untuk referensi.
Pemutus sirkuit SF6 adalah pemutus sirkuit tegangan tinggi yang menggunakan gas sulfur heksafluorida (SF6) sebagai media isolasi dan pemadam busur api, banyak digunakan dalam bidang transmisi dan distribusi sistem tenaga.
• Kinerja insulasi yang sangat baik: Kekuatan insulasi gas SF6 adalah 2,5-3 kali lipat dari udara, sehingga dapat mengurangi volume peralatan secara signifikan.
• Kapasitas pemadaman busur yang unggul: Konduktivitas kolom busur yang tinggi, waktu busur yang singkat (2-2,5 siklus), dan kapasitas pemutusan yang besar (hingga 80kA).
• Tidak ada risiko kebakaran: gas SF6 tidak mudah terbakar dan sangat aman.
• Masa pakai yang lama: Masa pakai listrik bisa mencapai lebih dari 25 tahun, dengan siklus perawatan yang panjang dan frekuensi perawatan yang berkurang.
1. Selama pembukaan, kontak bergerak dan statis terpisah untuk menghasilkan busur, yang menyebabkan gas SF6 terurai menjadi atom S, F dan ion positif/negatif pada suhu tinggi.
2. Molekul gas SF6 menangkap elektron bebas untuk membentuk ion negatif, mengurangi konduktivitas kolom busur dan mempercepat pemadaman busur.
3. Setelah busur padam, gas mengembalikan kondisi insulasi aslinya.
Sirkulasi Gas:Mengadopsi prinsip tipe gas bertekanan atau tipe energi mandiri, aliran gas dihasilkan melalui energi piston atau busur untuk memadamkan busur dengan cepat dan memulihkan insulasi.
| Komponen |
Fungsi |
Fitur |
| Ruang Pemadam Busur |
Tempat di mana busur dihasilkan dan padam |
Dilengkapi dengan nosel dan perangkat tekanan di dalamnya |
| Dukungan Isolasi |
Dukungan dan isolasi |
Jenis kolom porselen atau bahan insulasi komposit |

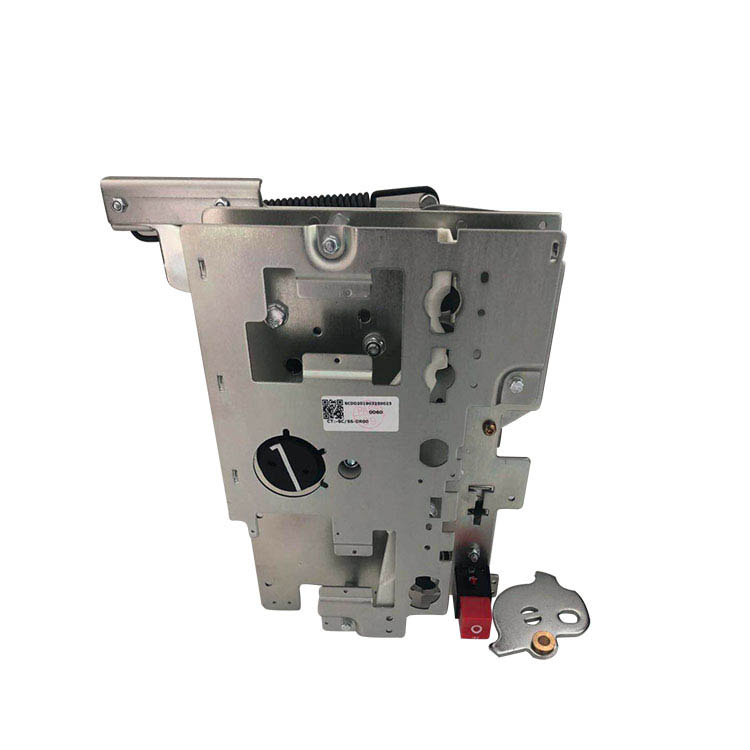

| Mekanisme Operasi |
Mengontrol operasi pembukaan dan penutupan |
Penyimpanan energi pegas, mekanisme hidrolik atau magnet permanen |
| Sistem Gas SF6 |
Simpan dan pantau gas SF6 |
Termasuk relai kepadatan, pengukur tekanan, katup |
| Sirkuit Konduktif |
Hubungkan sirkuit |
Terdiri dari kontak, jari kontak dan konduktor |
| Kerang |
Lindungi komponen internal dan ground |
Terbuat dari bahan logam atau insulasi |

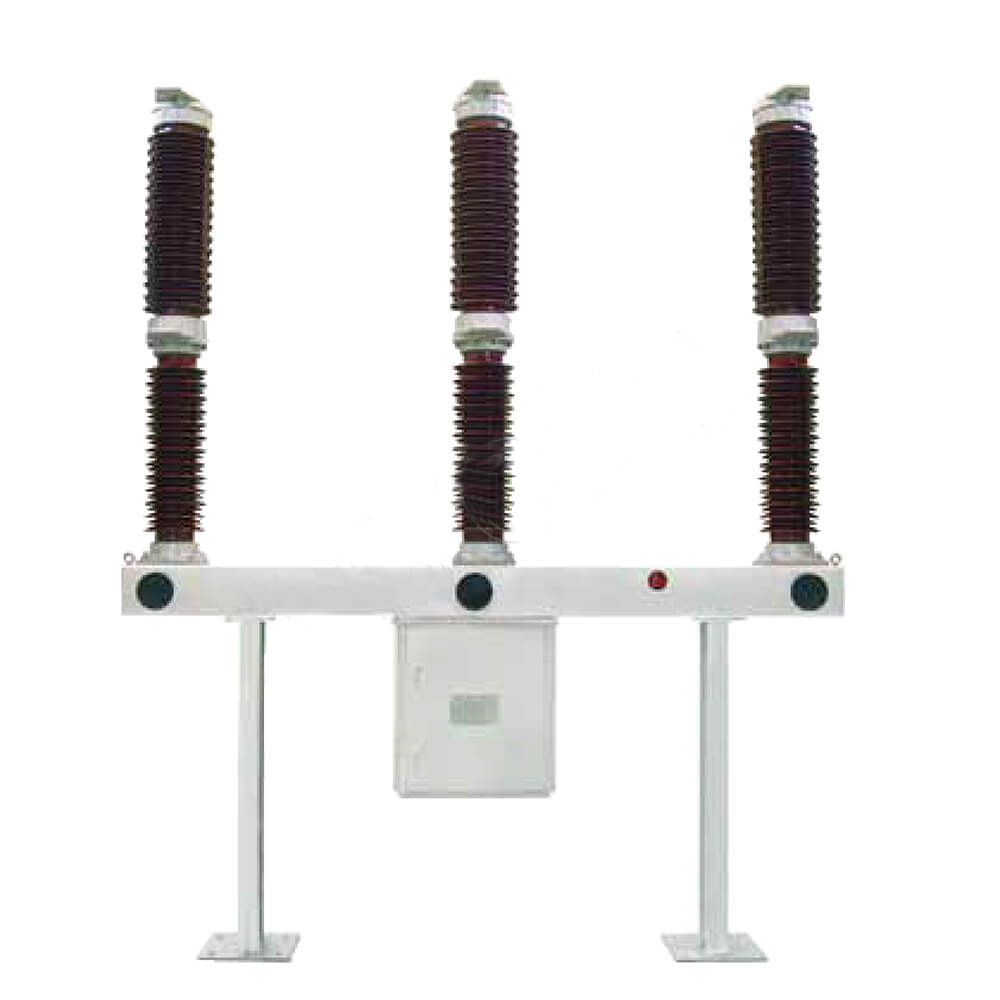

• Tipe kolom porselen: Tiga fase independen, volume besar, cocok untuk tempat luar ruangan (seperti tipe FA4-550)

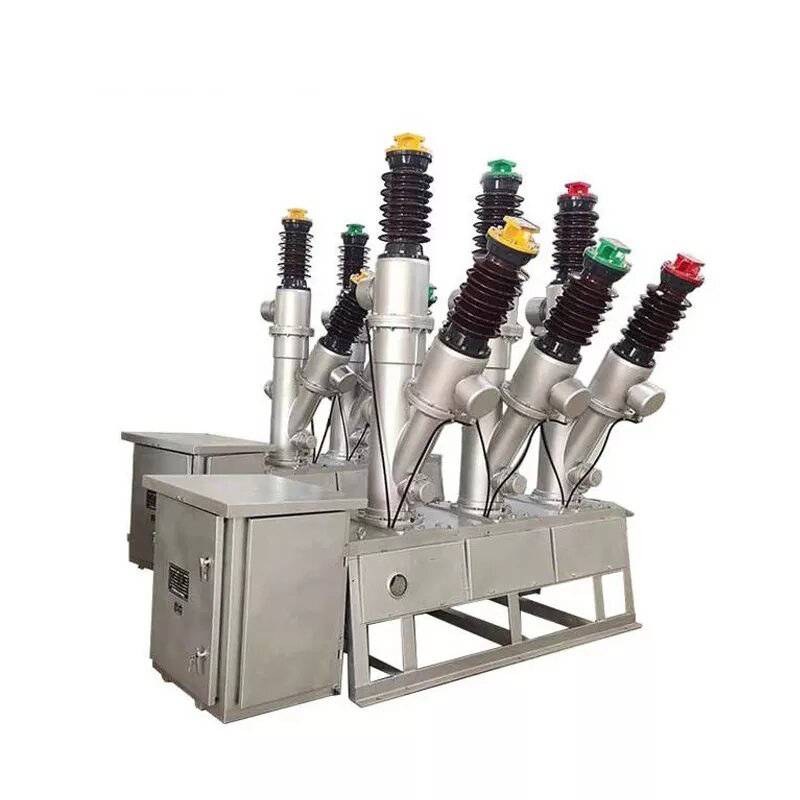

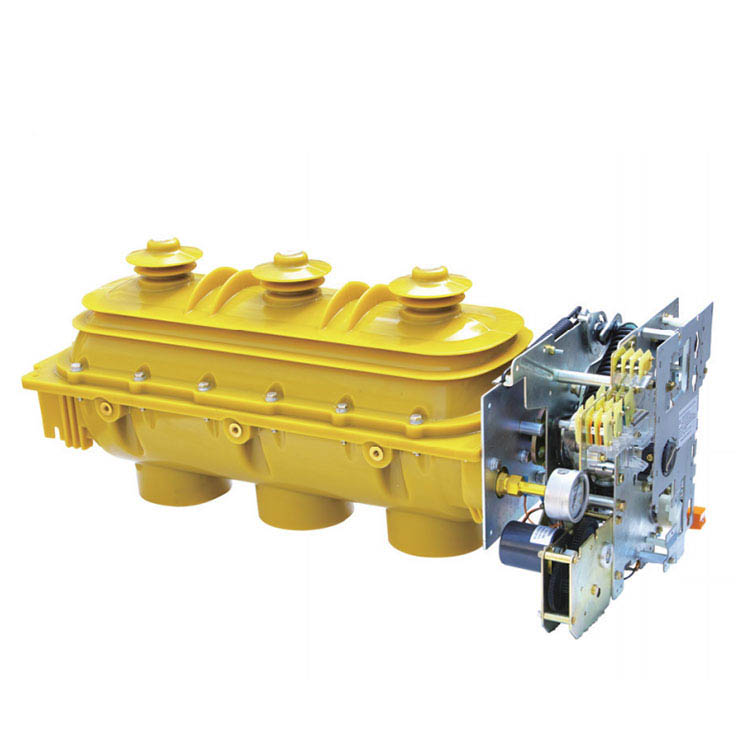

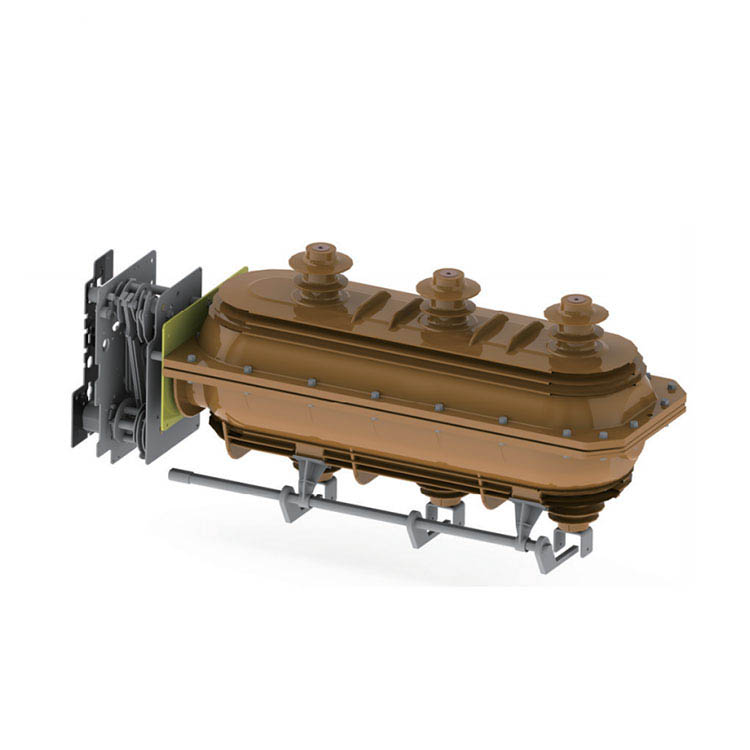

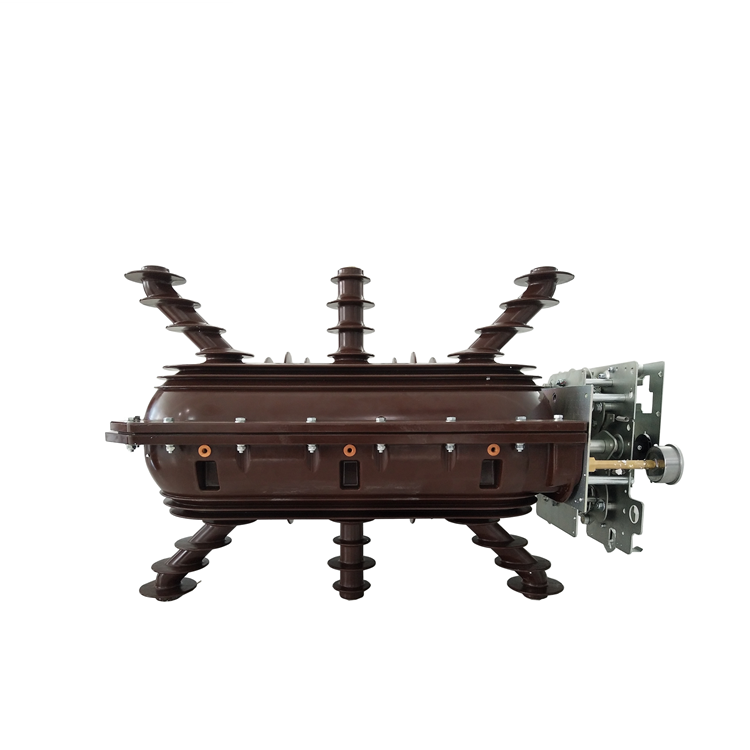

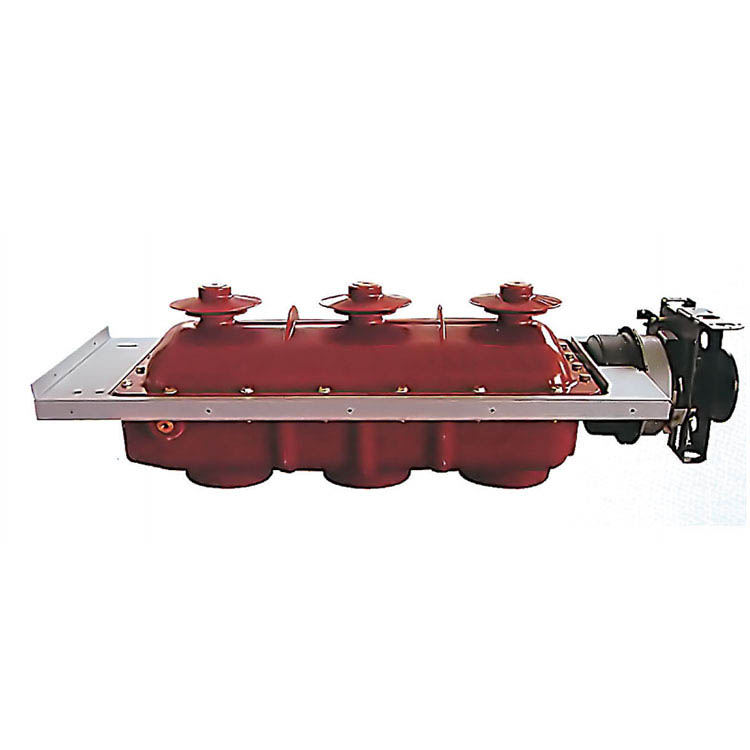

• Tipe tangki (tipe tangki lantai): Tangki umum tiga fase, struktur kompak, kinerja seismik baik, perawatan mudah
• Pemutus sirkuit pada peralatan listrik gabungan GIS: Terintegrasi dengan pemisah, sakelar grounding, dll. dalam cangkang tertutup
• Tipe tekanan tunggal: Hanya satu tekanan di dalam ruang pemadam busur, struktur sederhana, banyak digunakan
• Tipe tekanan ganda: Dengan ruang udara bertekanan tinggi dan rendah, kinerja pemadaman busur api lebih baik namun strukturnya rumit
| Parameter |
Kisaran Khas |
Keterangan |
| Nilai Tegangan |
72,5kV~1100kV |
Nilai standar meliputi 126kV, 252kV, 550kV, 800kV |
| Nilai Saat Ini |
1250A~5000A |
Dipilih berdasarkan skenario aplikasi |
| Nilai Arus Pemutusan Hubungan Pendek |
31,5ka ~ 63 |
Menentukan kapasitas pemutusan gangguan hubung singkat |
| Nilai Arus Penghubung Pendek |
80kA~160kA |
Mencerminkan kapasitas untuk membuat arus hubung singkat |
| Tekanan Gas SF6 |
0,4MPa~0,7MPa (tekanan pengukur) |
Berubah sesuai model dan suhu sekitar |
| Waktu Pembukaan dan Penutupan |
20 md~60 md |
Secara langsung mempengaruhi stabilitas sistem |
| Kehidupan Pelayanan |
≥30 tahun |
Kehidupan mekanis dapat mencapai ribuan operasi |
1. Kinerja pemutusan yang sangat baik: Dapat dengan cepat memadamkan busur, hampir tidak menghasilkan tegangan berlebih, dan melindungi peralatan dan saluran
2. Keandalan tinggi: Struktur tertutup mengurangi dampak lingkungan eksternal, cocok untuk berbagai kondisi iklim yang keras
3. Kebisingan rendah: Kebisingan pengoperasian kurang dari 85dB, meningkatkan lingkungan kerja
4. Luas lantai kecil: Struktur kompak, sangat cocok untuk gardu induk perkotaan dan tempat dengan ruang terbatas
5. Tingkat kecerdasan tinggi: Dapat mengintegrasikan sistem pemantauan untuk memantau kepadatan gas, suhu, dan status pengoperasian secara real-time
• Sistem transmisi daya: Perlindungan dan pengendalian saluran transmisi tegangan ultra-tinggi 500kV ke atas
• Gardu Induk: Digunakan sebagai peralatan proteksi trafo utama dan busbar
• Jaringan listrik industri: Distribusi listrik tegangan tinggi untuk pembangkit listrik yang disediakan sendiri di pabrik-pabrik besar, pertambangan, dll.
• Sambungan jaringan energi baru: Peralatan perlindungan untuk stasiun booster di ladang angin dan pembangkit listrik fotovoltaik
• Jaringan listrik perkotaan: Komponen inti switchgear GIS yang ringkas
• Kesalahan kerataan <1mm/m untuk memastikan stabilitas peralatan
• Sistem grounding sempurna, resistansi grounding <0,5Ω
• Deteksi kebocoran gas sebelum pemasangan, tingkat kebocoran tahunan harus <1‰
• Evakuasi hingga di bawah 133Pa dan simpan selama lebih dari 2 jam, lalu isi dengan gas SF6 yang memenuhi syarat setelah dipastikan tidak ada kebocoran
• Tekanan pengisian gas secara ketat mengikuti persyaratan manual produk, kesalahan dikontrol dalam ±0,02MPa
• Waktu buka dan tutup serta penyesuaian sinkronisasi memenuhi persyaratan teknis
• Mekanisme pengoperasian fleksibel tanpa macet
• Sakelar bantu beralih secara akurat dengan umpan balik sinyal normal
Item inspeksi rutin:
Siklus
Barang Inspeksi
Standar
Sehari-hari
Tekanan dan kepadatan gas SF6
Dalam kisaran normal, tidak ada penurunan yang nyata
Bulanan
Inspeksi penampilan dan bagian sambungan
Tidak ada deformasi, tidak ada jejak pelepasan, tidak ada kelonggaran
Triwulanan
Pelumasan mekanisme operasi dan inspeksi segel
Pengoperasian yang fleksibel, tidak ada kebocoran
Tahunan
Deteksi kelembaban gas SF6
Kadar air <150ppm (20℃)
3-5 tahun
Uji sifat mekanik dan pengukuran tahanan isolasi
Memenuhi standar pabrik
Siklus perbaikan
10-15 tahun atau arus putus kumulatif mencapai 4000kA
Ganti bagian yang menua dan lakukan pemeriksaan menyeluruh
Perawatan khusus:
• Pengisian ulang gas: Ketika tekanan turun ke nilai alarm (biasanya 0,05MPa lebih rendah dari tekanan terukur), isi ulang gas tepat waktu
• Penggantian gas: Setelah arus gangguan parah terputus, periksa kualitas gas dan ganti jika perlu
• Kalibrasi relai densitas: Lakukan kalibrasi setiap 2-3 tahun
• SF6 murni tidak beracun, namun produk penguraian busur api (seperti SO2, HF) bersifat racun, sehingga diperlukan ventilasi selama pemeliharaan
• Hindari kontak gas dengan kulit dan saluran pernapasan, bila perlu pakai alat pelindung diri
• Harus terlebih dahulu memutus aliran listrik, pastikan tidak ada listrik dan ground sebelum melakukan pemeliharaan
• Kurangi tekanan hingga tekanan pengukur nol sebelum melepaskan gas SF6
• Ventilasi paksa selama lebih dari 15 menit setelah peralatan dibuka untuk memastikan gas internal habis
• SF6 merupakan gas rumah kaca yang kuat (nilai GWP 23900), sehingga emisi harus dikontrol secara ketat
• Limbah gas harus didaur ulang dan diolah, dan tidak boleh langsung dibuang ke atmosfer
Dengan kinerja insulasi dan pemadaman busur api yang sangat baik, pemutus sirkuit SF6 telah menjadi pilihan utama switchgear tegangan tinggi dalam sistem tenaga modern, terutama cocok untuk skenario transmisi dan distribusi daya berkapasitas besar dan bertegangan tinggi.
