Itukabinet saklar tegangan tinggi dan rendahterdiri dari dua bagian: kabinet dan pemutus arus, dengan fungsi seperti saluran masuk dan keluar overhead, saluran masuk dan keluar kabel, dan sambungan busbar.
Kabinet terdiri dari cangkang, komponen listrik (termasuk bagian insulasi), berbagai mekanisme, terminal sekunder, dan sambungan.

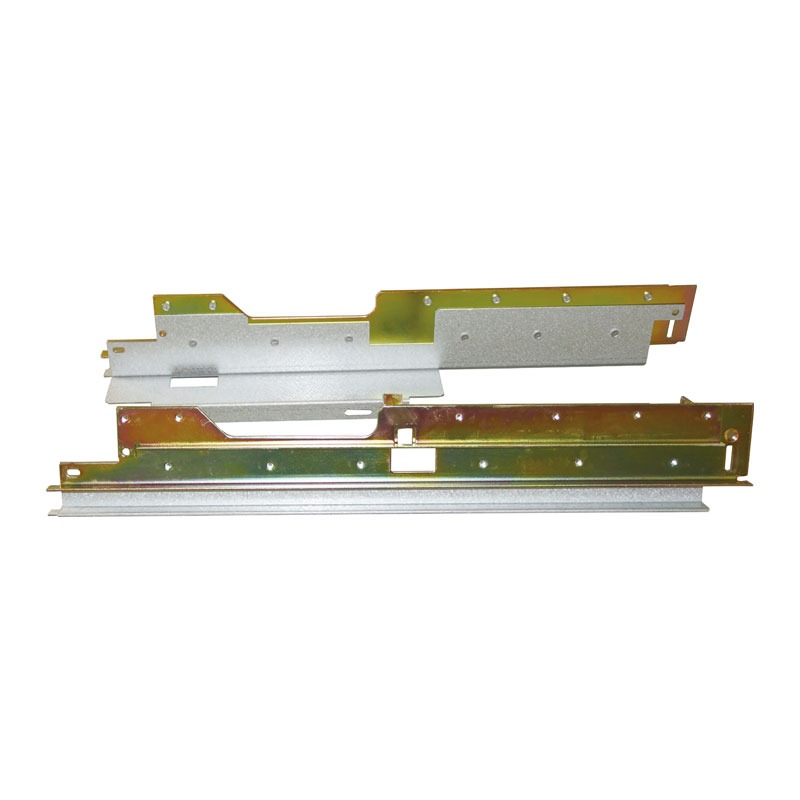

Bahan kabinet
1. Pelat baja canai dingin atau baja siku (untuk lemari las); 2. Pelat baja aluminium-seng atau pelat baja galvanis (untuk perakitan lemari). 3. Plat stainless steel (non magnet). 4. Plat alumunium (non magnet).
Unit fungsional kabinet
1. Ruang busbar utama. 2. Ruang pemutus arus. 3. Ruang kabel. 4. Ruang estafet dan instrumen. 5. Kabinet ruang busbar kecil di atas. 6. Ruang terminal sekunder.
Komponen listrik di kabinet
1. Komponen kelistrikan primer (peralatan rangkaian utama) yang umum digunakan pada kabinet adalah peralatan sebagai berikut:
1. Transformator arus. 2. Transformator tegangan. 3. Sakelar pembumian. 4. Penangkal petir (penyerap resistansi-kapasitansi). 5. Pemutus. 6. Pemutus arus tegangan tinggi. 7. Kontaktor tegangan tinggi. 8. Sekering tegangan tinggi. 9. Transformator. 10. Tampilan langsung tegangan tinggi. 11. Bagian insulasi [seperti: selongsong dinding, kotak kontak, isolator, selubung penyusut panas insulasi (penyusut dingin)]. 12. Busbar utama dan busbar cabang. 13. Reaktor tegangan tinggi. 14. Sakelar beban. 15. Kapasitor shunt satu fasa tegangan tinggi, dll.
Komponen sekunder utama yang biasa digunakan pada kabinet adalah peralatan berikut:
1. Relai. 2. Meteran watt-jam. 3. Ampere meter. 4. Voltmeter. 5. Meteran listrik. 6. Pengukur faktor daya. 7. Pengukur frekuensi. 8. Sekering. 9. Saklar udara. 10. Sakelar pemindah. 11. Lampu sinyal. 12. Resistor. 13. Tombol. 14. Perangkat perlindungan terintegrasi komputer mikro, dll.
Komponen sekunder, juga dikenal sebagai peralatan sekunder atau peralatan bantu, mengacu pada peralatan bertegangan rendah yang memantau, mengontrol, mengukur, menyesuaikan, dan melindungi peralatan utama.
-
