Merek: SOLH oleh Richge Technology | Batang Piston Silinder Pneumatik Pemasangan Kompensasi Fleksibel
 |

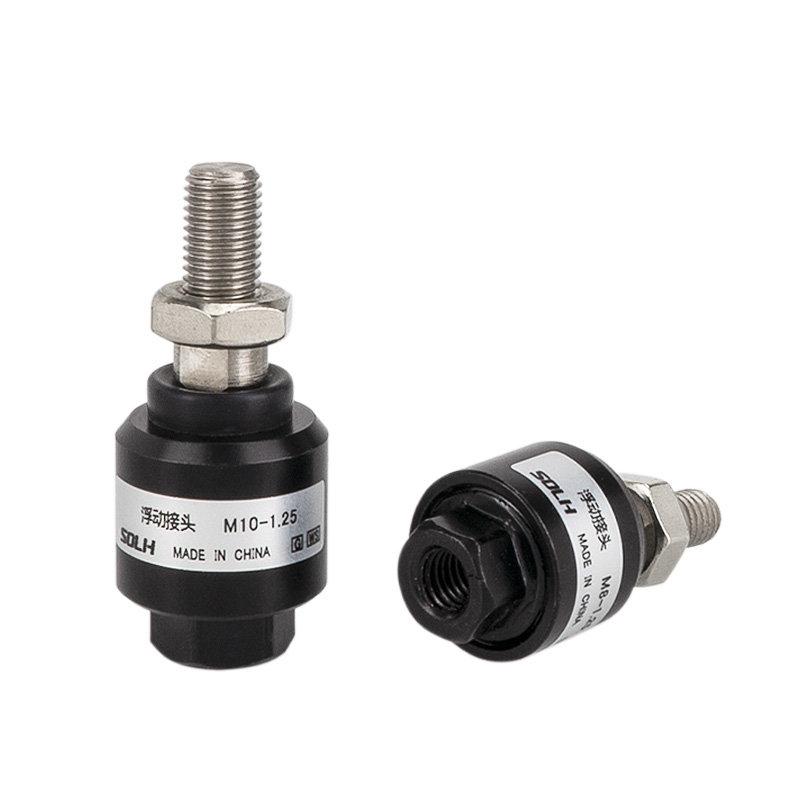

Sambungan apung tipe-F adalah aksesori penghubung fleksibel kepala bola yang dipasang pada batang piston silinder. Fungsi intinya adalah untuk menyerap eksentrisitas instalasi dan deviasi sudut, menghilangkan gaya samping lateral dan melindungi segel silinder. Ini adalah komponen standar untuk mengatasi kesalahan penyelarasan pada peralatan otomatis.
• Struktur: Benang betina (sambungkan batang piston) + kepala bola + ulir jantan (sambungkan beban), rakitan kompensasi elastis bawaan.
• Kapasitas Kompensasi: Aksial ±1,5mm, radial ±1,25mm, sudut ±2°~±5° tergantung model.
• Bahan: Paduan aluminium anodisasi standar; Baja tahan karat 304 untuk aplikasi tahan korosi; Tersedia segel karet NBR / FKM.
• Fungsi: Mengubah sambungan keras yang kaku menjadi sambungan adaptif yang fleksibel, mencegah momen tekuk lateral dan abrasi seal pada batang piston.
1) AirTAC

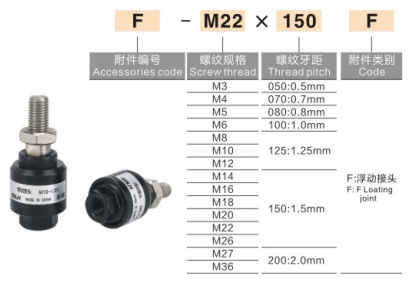

Format: benang F-M × nada + F
Contoh: F-M10×1.25F (untuk lubang 32mm), F-M16×1.5F (untuk lubang 50/63mm)
2) SMC (JAF Standar / JAHF Tugas Berat)
Format: JAF-panjang-panjang benang
Contoh: JAF-40-M12×1.25 (lubang 40mm), JAHF-80-M20×1.5 (lubang 80mm beban berat)
3) Penandaan domestik umum
Format: F-M12×1.25 atau FJ-M16×1.5
|
Model (Benang) |
Lubang yang Cocok (mm) |
Eksentrisitas yang Diijinkan |
Sudut Ayun |
|
F-M6×1.0 |
16/20 |
±0,8mm |
±2° |
|
F-M8×1,25 |
25 |
±1.0mm |
±2° |
|
F-M10×1,25 |
32 |
±1,25mm |
±3° |
|
F-M12×1,25 |
40 |
±1,25mm |
±3° |
|
F-M16×1.5 |
50/63 |
±1,5 mm |
±4° |
|
F-M20×1.5 |
80/100 |
±1,5 mm |
±5° |
|
Tepat |
Pertunjukan |
Tip Aplikasi |
|
Sambungan Apung Tipe F |
Kompensasi fleksibel 360°, menyerap ketidaksejajaran radial & sudut, melindungi silinder |
Penyelarasan yang buruk, operasi frekuensi tinggi, pukulan panjang |
|
Clevis Tunggal tipe I |
Bidang tunggal berengsel ±5°, kekakuan tinggi, biaya rendah |
Kecepatan rendah, keselarasan bagus, beban dorong-tarik |
|
Clevis Ganda tipe Y |
Pesawat tunggal berengsel ±5°, kapasitas beban besar |
Beban berat, muat dengan penutup telinga tunggal |
|
Bantalan Ujung Batang |
Bulat universal ±15°, sudut ayunan besar, biaya lebih tinggi |
Kecepatan tinggi, eksentrisitas besar, ayunan multi-arah |
Panduan Seleksi: Penyelarasan instalasi buruk → Tipe-F; beban berat kecepatan rendah → tipe Y; braket beban telinga ganda → tipe I; kecepatan tinggi & eksentrisitas besar → bantalan ujung batang.
1. Kencangkan ulir betina ke ulir eksternal batang piston, pengunci ulir anaerobik direkomendasikan untuk anti-longgar.
2. Hubungkan ujung ulir jantan secara langsung ke beban (atau flensa/pelat sambungan), tidak diperlukan penyelarasan koaksial yang ketat.
3. Tekanan pengoperasian: ≤1.0MPa untuk silinder standar; suhu kerja: -10℃ ~ +120℃.
4. Tidak cocok untuk gerakan memutar terus menerus. Penyangga atau penghenti eksternal diperlukan pada beban tumbukan.
• Jalur perakitan otomatis, peralatan 3C, gripper robot
• Pemasangan tekan, stamping, docking cetakan, mekanisme pengangkutan langkah panjang
• Peralatan dengan kontrol koaksialitas yang sulit, getaran berat, dan pergerakan silinder frekuensi tinggi
