Quick Coupler Pengunci Otomatis Tipe C

Quick Coupler Pengunci Otomatis Tipe C | Pemasangan Sambungan Cepat Gaya C Pneumatik

Merek: SOLH oleh Richge Technology | Quick Coupler Tipe C Pneumatik Universal, Dapat Dipertukarkan dengan SMC & AirTAC

1. Ikhtisar Produk

     Quick coupler self-locking tipe C adalah fitting self-locking bola baja standar yang banyak digunakan dalam industri pneumatik. Pegas dan bola baja bawaan mewujudkan penguncian otomatis saat dimasukkan, dan dilepaskan dengan menggeser selongsong ke belakang. Tidak diperlukan alat, operasi satu tangan. Ini terdiri dari coupler betina (dengan selongsong geser) dan steker jantan untuk perakitan berpasangan. Diterapkan secara luas pada saluran pipa udara bertekanan, alat pneumatik, dan sirkuit pasokan udara otomatis, juga cocok dengan generator vakum dan sistem perpipaan pneumatik penuh.

2. Fitur Inti

     • Struktur self-locking bola baja: Terdengar "klik" saat steker jantan dimasukkan dan dikunci sepenuhnya; tidak dapat terpisah di bawah tekanan. Tarik kembali selongsong geser untuk membuka kunci dan melepaskan sambungan.

     • Cincin segel NBR dua lapis: Kekencangan udara yang sangat baik, tahan terhadap udara bertekanan dan minyak pelumas kecil, tingkat kebocoran udara rendah.

     • Bahan Tubuh: Baja berlapis nikel (versi standar logam) / plastik berkekuatan tinggi (opsi ringan). Anti karat dan tahan aus untuk sering dipasang & ditarik di bengkel.

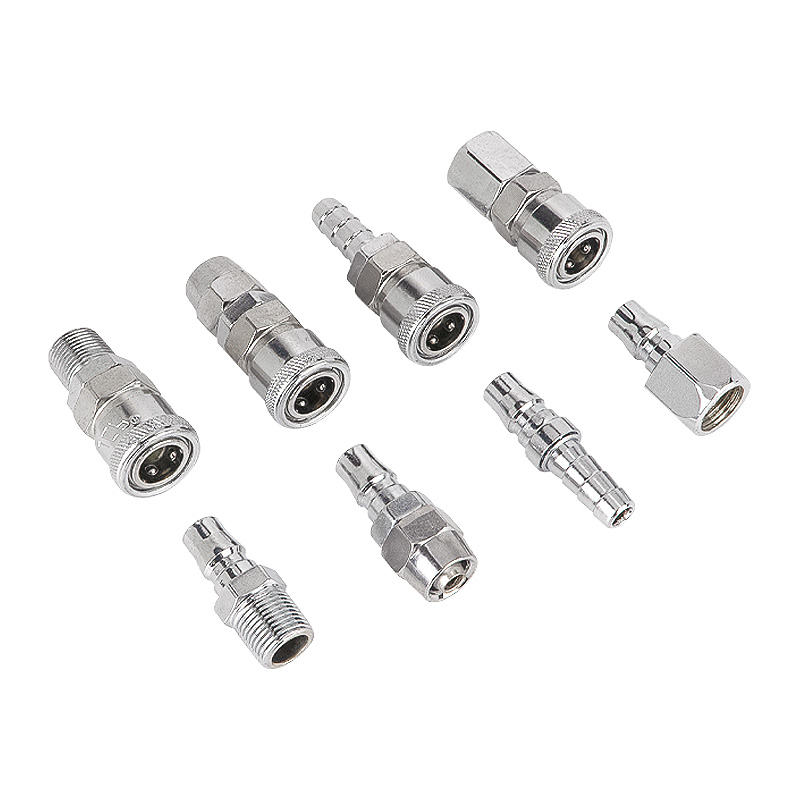

     • Kisaran ukuran penuh: PP (tabung betina), PF (benang betina), PH (benang jantan); SP (tabung laki-laki), SF (benang perempuan), SM (benang laki-laki).

     • Jalur aliran halus, penurunan tekanan rendah. Kompatibel dengan selang PU dan tabung nilon. Antarmuka standar untuk pertukaran lintas merek universal.

3. Definisi Kode Model

  Contoh: PP20 = Coupler betina pengunci otomatis tipe C untuk tabung PU Φ5×8; SM30 = Steker jantan tipe C dengan ulir eksternal untuk pipa Φ6,5×10.

4. Spesifikasi Teknis Utama

5. Tabel Spesifikasi Model Umum

6. Skenario Aplikasi

     • Pipa udara kompresor udara, senapan angin, obeng udara, penggiling dan perkakas tangan pneumatik lainnya

     • Distribusi sumber udara pada jalur produksi otomatis, sambungan pipa udara disesuaikan dengan generator vakum

     • Pemeliharaan peralatan, stasiun kerja pneumatik bergerak, kejadian yang memerlukan perakitan & pembongkaran pipa secara berkala

7. Catatan Operasi

  1. Hanya untuk udara bertekanan. Tidak cocok untuk cairan hidrolik bertekanan tinggi atau media korosif yang kuat.

  2. Kurangi tekanan sebelum mencolokkan/mencabut. Pemutusan paksa di bawah tekanan dapat merusak bola baja dan cincin penyegel.

  3. Periksa keausan O-ring secara teratur; segera ganti segel jika terjadi kebocoran udara.

  4. Pita PTFE direkomendasikan untuk pemasangan berulir. Jangan terlalu mengencangkan untuk menghindari pengupasan benang.
