Silinder Standar Persegi Bebas Tie-Rod Seri SE ISO15552

Merek: SOLH oleh Richge Technology | Ekspor Versi Katalog

Ikhtisar Produk

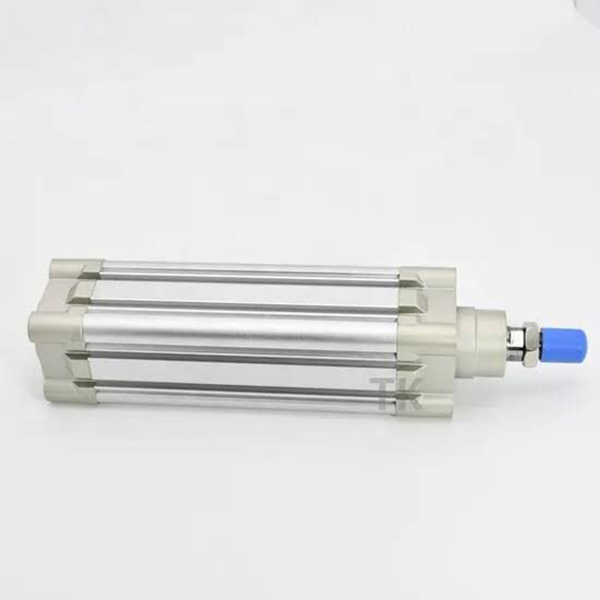

     Silinder standar persegi bebas batang pengikat seri SOLH SE mematuhi standar internasional ISO 15552 / VDMA 24562. Mengadopsi barel aluminium persegi terintegrasi dengan bantalan udara ujung ganda yang dapat disesuaikan dan alur pemasangan sensor 3 sisi. Cocok untuk otomatisasi umum, langkah panjang, bersepeda frekuensi tinggi, dan aplikasi beban sedang-berat. Pertukaran mekanis langsung dengan seri SMC CP96S dan FESTO DNC.

Struktur Inti & Fitur Desain

   1. Struktur: Tong aluminium persegi terintegrasi tanpa batang pengikat, dipadukan dengan tutup depan & belakang, bantalan udara yang dapat disesuaikan di kedua ujungnya, kekakuan tinggi dan tata letak yang kompak.

   2. Bahan: Laras aluminium anodisasi keras, tutup ujung cor berkekuatan tinggi, batang piston baja 45 # berlapis krom keras, ringan dan tahan aus.

   3. Varian Operasi

     -- SE: Model standar akting ganda batang tunggal

     -- SED: Batang ganda berfungsi ganda untuk anti-torsi

     -- SEJ: Batang ganda dengan kayuhan yang dapat disesuaikan

     -- BSE: Silinder yang dapat dikunci untuk penahan posisi tengah

     -- Akhiran -S: Cincin magnet internal untuk sakelar magnet (tanpa -S = tanpa magnet)

   4. Penyegelan: Penyegelan tipe Y ganda komposit NBR+PA dengan kompensasi penyimpanan oli, tekanan pengaktifan rendah, dan masa pakai yang lama.

   5. Bantalan: Bantalan udara yang dapat disesuaikan secara independen di kedua ujungnya untuk menyerap benturan, mengurangi getaran dan kebisingan.

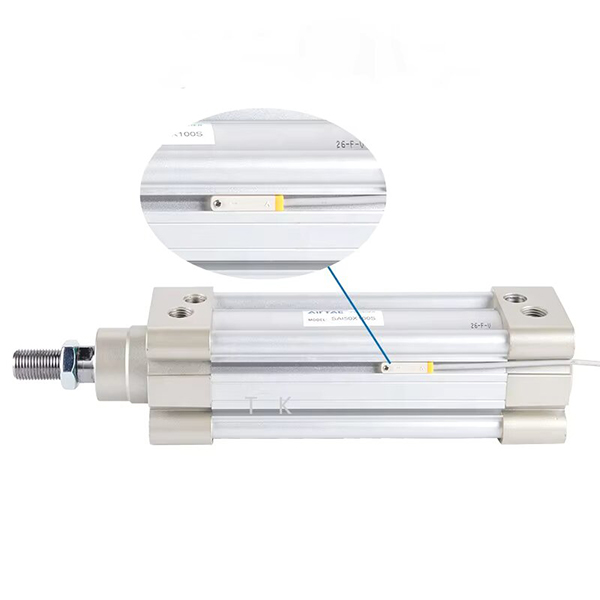

   6. Tata Letak Sensor: Alur pemasangan tiga sisi (atas / kiri / kanan) untuk sakelar magnetik CMSE / DMSE, sudut pemasangan fleksibel.

   7. Dapat dipertukarkan: dimensi standar ISO15552, pengganti langsung untuk SMC CP96S dan FESTO DNC.

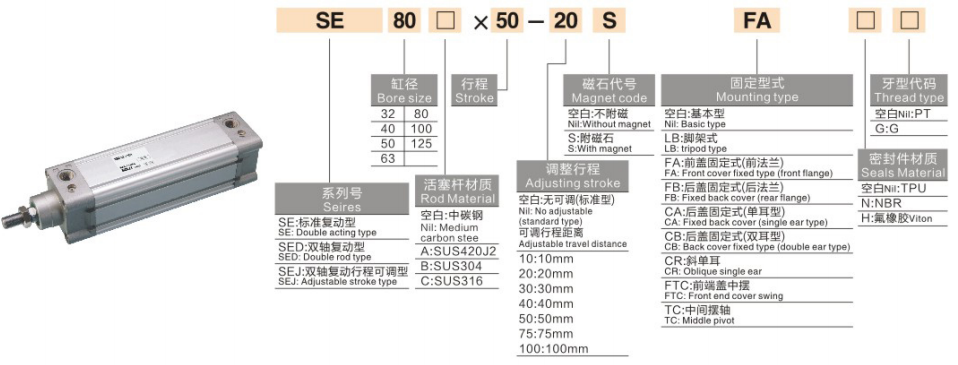

Aturan Pengkodean Model Lengkap

   1. Contoh Model:SE50-200-S-FA

   2. Contoh Pesanan Standar

     -- SE63-150-S-LB: Bore63, stroke150, magnet internal, dudukan kaki

     -- SED40-100-FB: Bore40, stroke100, batang ganda, pemasangan flensa belakang

     -- BSE80-300-S: Bore80, stroke300, tipe yang dapat dikunci dengan magnet internal

Spesifikasi Teknis Inti

Gaya Dorong & Tarik Teoretis @0,5MPa (Batang Tunggal, Unit:N)

   1. Batang Tunggal SE Akting Ganda

Jenis Pemasangan & Model Turunan

   1. Opsi Pemasangan

     - Tipe Dasar: Pemasangan langsung melalui lubang tutup ujung

     -- LB Foot Mount: Lebih disukai untuk beban horizontal sedang-berat

     -- Flensa FA/FB: Flensa depan/belakang untuk pemasangan perlengkapan vertikal

     -- Clevis CA/CB: Clevis tunggal/ganda untuk gerakan mengayun berengsel

   2. Deret Derivatif Utama

     -- SE / SED / SEJ: Batang tunggal, batang ganda, batang ganda langkah yang dapat disesuaikan

     -- BSE: Silinder yang dapat dikunci untuk penghentian posisi tengah secara sewenang-wenang

     -- Versi khusus suhu tinggi: Segel khusus untuk -20~+150℃

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang: Hitung daya dorong yang dibutuhkan, sisakan margin keamanan ≥50%; utamakan SE untuk beban berat & kayuhan panjang.

   2. Konfirmasi pukulan: Tambahkan margin keamanan 10~20mm; standar max stroke 1000mm, disesuaikan hingga 1800mm.

   3. Pencocokan konfigurasi

     - Umpan balik posisi: Pilih model magnet SE-S, cocokkan sakelar magnetik CMSE/DMSE;

     -- Pemasangan: Pemasangan kaki LB untuk beban horizontal, flensa FA untuk pemasangan vertikal;

     -- Persyaratan penguncian menengah: Pilih silinder BSE yang dapat dikunci.

Ringkasan Satu Kalimat

     Silinder bebas batang pengikat persegi SOLH SE ISO15552 dapat langsung menggantikan FESTO DNC dan SMC CP96S, dilengkapi dengan bantalan udara yang dapat disesuaikan dan bentuk pemasangan yang melimpah, aktuator linier langkah panjang yang sempurna untuk peralatan otomatisasi beban sedang-berat.
