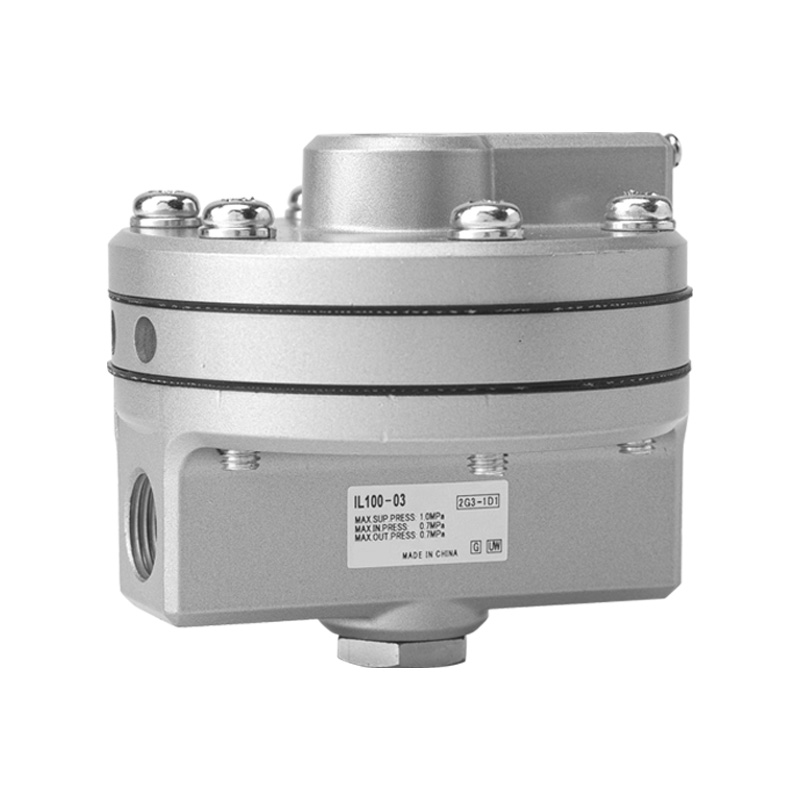

Relai Booster Presisi Seri IL100 1:1 (Amplifier Pneumatik)

Merek: SOLH oleh Richge Technology

Penentuan Posisi Produk

     Seri IL100 adalah relai penguat presisi 1:1 yang sepenuhnya dapat dipertukarkan dengan model asli SMC, juga dikenal sebagai penguat sinyal pneumatik atau penguat volume. Fungsi intinya adalah mengubah sinyal kontrol aliran rendah menjadi keluaran udara aliran tinggi bertekanan sama. Ini secara efektif memecahkan masalah respons lambat yang disebabkan oleh pengoperasian pipa yang panjang dan aktuator pneumatik bervolume besar, yang menampilkan presisi luar biasa, kapasitas aliran sangat besar, dan kecepatan respons sangat cepat.

 Fungsi Inti & Prinsip Kerja

  1. Definisi Mendasar

       Penguat sinyal & volume pneumatik dengan pelacakan tekanan 1:1 yang presisi (tekanan keluaran sama dengan tekanan sinyal masukan).

  2. Logika Operasi

     --SIG (Port Sinyal): Menerima keluaran tekanan kontrol aliran rendah dari pengatur posisi atau pengatur tekanan

     --SUP (Port Pasokan): Sambungkan ke suplai udara bertekanan utama, tekanan suplai maks 1,0 MPa

     --OUT (Port Keluaran): Menghasilkan udara aliran tinggi pada tekanan yang sama untuk menggerakkan aktuator besar

     --EXH (Exhaust Port): Menghabiskan sisa udara dengan cepat ketika tekanan sinyal kontrol turun

 3. Nilai Inti

     Pertahankan tekanan sinyal yang tepat sambil memperkuat aliran keluaran, sehingga mempercepat pergerakan aktuator secara drastis.

Fitur Utama Inti

   1. Aliran Ultra Tinggi & Respon Instan

     -- Kapasitas aliran maks: 6.000 L/mnt (ANR) di bawah tekanan pasokan 0,7 MPa

     -- Koefisien aliran Cv = 1,1

     -Sempurna untuk perpipaan jarak jauh, silinder lubang besar, dan aktuator diafragma besar

   2. Pelacakan Tekanan 1:1 Akurasi Tinggi

     --Kesalahan linearitas dalam ±1% skala penuh

     --Histeresis ≤ 1% skala penuh

     --Replikasi tekanan yang tepat dengan penurunan tekanan nol dan tidak ada penyimpangan jangka panjang

   3. Beberapa Opsi Port Thread

     --Ukuran port: 02 (Rc1/4), 03 (Rc3/8)

     -Benang standar: Rc; opsional NPT (akhiran N), benang paralel G (akhiran F)

     --Empat port khusus: sinyal SIG, suplai SUP, output OUT, knalpot EXH

   4. Suhu Lebar & Versi Kustom Khusus

     --Model standar: -5 ~ +60℃

     --Versi L suhu rendah: -30 ~ +60℃

     --Versi T suhu tinggi: -5 ~ +100℃

     --Versi S bebas tembaga: Kompatibel dengan manufaktur semikonduktor & gas inert dengan kemurnian tinggi

   5. Struktur Kompak Tahan Lama

     - Badan utama: Paduan aluminium dengan lapisan cat anti korosi perak

     --Berat bersih: 0,56 kg

     --Dua metode pemasangan: Pemasangan berulir langsung; braket pemasangan logam opsional (akhiran B)

Tabel Spesifikasi Teknis Lengkap

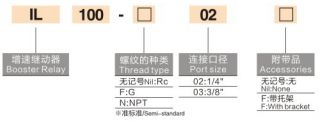

Penjelasan Kode Model (IL100-□-□-□-□)

   Contoh: IL100-02-N-L-B

     --IL100: Kode seri dasar

     --02/03: Ukuran port (1/4" / 3/8")

     --Akhiran benang: N = benang NPT; tanpa akhiran=Rc; benang F=G

     --Akhiran versi khusus: L=suhu rendah; T = suhu tinggi; S = bebas tembaga

     --B: Dilengkapi dengan braket pemasangan (tanpa akhiran = tanpa braket)

   Model Standar Umum

     --IL100-02: port Rc1/4, suhu standar, tanpa braket

     --IL100-03-B: Port Rc3/8, suhu standar, dengan braket pemasangan

     --IL100-N03-L: benang NPT 3/8, varian tahan suhu rendah

Skenario Aplikasi Khas

     --Katup kontrol proses: Katup pengatur pneumatik & aktuator diafragma, dipasangkan dengan positioner untuk meningkatkan kecepatan aktuasi

     --Pipa udara instrumen jarak jauh: Hilangkan respons lambat yang disebabkan oleh pipa panjang antara pemancar dan aktuator

     --Silinder pneumatik volume besar: Pengangkatan tugas berat, penjepitan, dan aktuator mekanis langkah besar

     --Loop pemosisian presisi tinggi: Sistem pneumatik memerlukan tindak lanjut tekanan yang akurat dan respons yang cepat

     --Peralatan semikonduktor & gas dengan kemurnian tinggi: Varian S bebas tembaga untuk lingkungan proses yang bersih

Ringkasan Satu Kalimat

     Relai booster SOLH IL100 yang dapat diganti menghasilkan pelacakan tekanan presisi 1:1, aliran tinggi maksimum 6000 L/mnt, dan linearitas tinggi ±1% dengan respons ultra-cepat, dirancang khusus untuk menghilangkan kelambatan aktuasi lambat pada perpipaan panjang dan sistem pneumatik volume besar.
