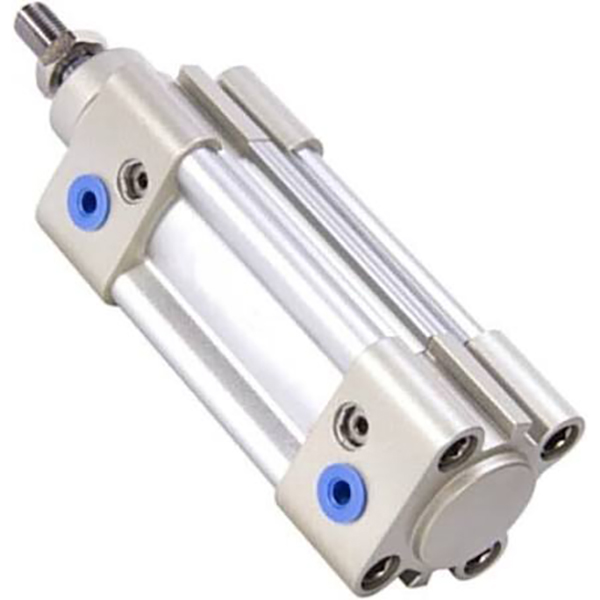

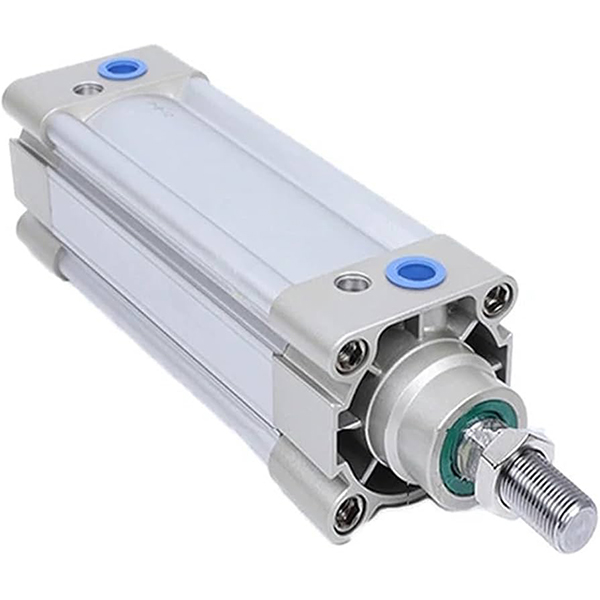

Silinder Standar Profil Bebas Tie-Rod Seri SAI ISO15552

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Silinder profil akting ganda seri SOLH SAI mematuhi standar internasional ISO 15552 (asli ISO6431) / VDMA 24562. Dimensi pemasangan yang sama dengan seri SI, SE dan FESTO DNC untuk pertukaran langsung. Menampilkan kinerja biaya tinggi, kinerja stabil, dan masa pakai yang lama, ini adalah silinder standar ISO kelas menengah yang paling banyak digunakan untuk peralatan otomasi.

Struktur Inti & Fitur Desain

   1. Kepatuhan Standar: ISO15552 / VDMA24562, dimensi & aksesori pemasangan yang dapat dipertukarkan sepenuhnya.

   2. Struktur: Barel profil aluminium persegi terintegrasi berbentuk M tanpa batang pengikat terbuka, kekakuan tinggi dan anti korosi. Alur sensor dua sisi untuk sakelar magnetik CMSE / DMSE / CS1.

   3. Varian Operasi

     - SAI: Model standar akting ganda batang tunggal

     -- BERKATA: Aksi ganda batang ganda, kapasitas anti-torsi yang sangat baik

     -- SAIJ: Batang ganda dengan kayuhan yang dapat disesuaikan

     -- BERLAYAR: Silinder yang dapat dikunci, menahan beban ketika pasokan udara hilang

     -- SAIF: Silinder terintegrasi katup solenoid

     -- Akhiran -S: Cincin magnetik internal untuk sensor posisi (tanpa -S = non-magnet)

   4. Sistem Bantalan: Bantalan udara standar ujung ganda yang dapat disesuaikan + bantalan penyangga elastis PPV, secara efektif mengurangi benturan dan kebisingan di bawah kecepatan tinggi & beban berat.

   5. Penyegelan: Segel kompensasi satu arah tipe Y ganda dengan alur penyimpanan oli, tekanan startup rendah (0,1MPa), pengoperasian bebas oli. Batang piston baja 45 # berlapis krom keras, tahan aus & tahan karat.

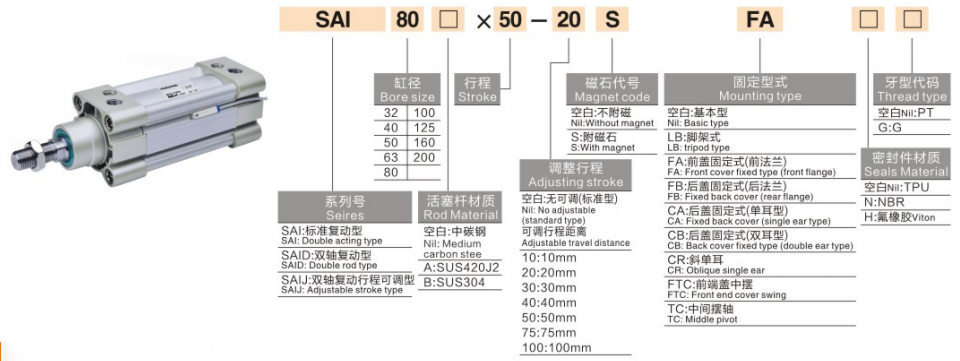

Aturan Pengkodean Model Lengkap

  1. Contoh Model：SAI50×150-S-FA

   2. Contoh Pesanan Standar

     -- SAI63×200-S: Bore63, stroke200, magnet bawaan, tipe dasar

     -- SAID40×100-FB: Bore40, stroke100, batang ganda, dudukan flensa belakang

     -- SAIL80×300-S-LB: Bore80, stroke300, tipe dapat dikunci, pemasangan kaki

Spesifikasi Teknis Inti

Gaya Dorong & Tarik Teoretis @0,6MPa (Batang Tunggal, Unit:N, Faktor Keamanan ≥2)

Jenis Pemasangan & Model Turunan

   1. Opsi Pemasangan

     -- Tipe dasar, dudukan kaki LB, flensa FA/FB, clevis CA/CB, trunnion TC/TCM. Aksesori opsional: Sambungan mengambang, mata batang, konektor I/Y/U/F.

   2. Deret Derivatif Utama

     -- BERKATA: Akting ganda batang ganda

     -- SAIJ: Batang ganda dengan kayuhan yang dapat disesuaikan

     -- BERLAYAR: Silinder yang dapat dikunci untuk penahan posisi tengah

     -- SAIF: Silinder katup solenoid terintegrasi

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang: Hitung daya dorong yang dibutuhkan berdasarkan beban, cadangan margin keamanan ≥50%; tingkatkan 1~2 ukuran di bawah beban offset/beban kantilever.

   2.Konfirmasi langkah: Tambahkan margin keamanan 20~50mm untuk perjalanan yang efektif; stroke standar maks 1000mm, disesuaikan hingga 2000mm.

   3. Pencocokan konfigurasi

     -Umpan balik posisi: model magnet pilih -S, cocokkan sakelar magnetik CMSE/DMSE;

     -- Pemasangan: Pemasangan kaki LB untuk beban berat horizontal; Flensa FA lebih disukai untuk pemasangan vertikal;

     -- Fungsi khusus: Pilih SAID untuk batang ganda, SAIJ untuk kayuhan yang dapat disesuaikan, SAIL untuk penguncian posisi, SAIF untuk tata letak yang ringkas.

Ringkasan Satu Kalimat

     Silinder profil bebas batang pengikat SOLH SAI ISO15552 dapat langsung menggantikan seri FESTO DNC, SE dan SI, dilengkapi dengan buffer PPV yang dapat disesuaikan dan varian yang kaya, aktuator linier umum yang hemat biaya untuk otomatisasi ekspor, pengemasan, dan peralatan peralatan mesin.
