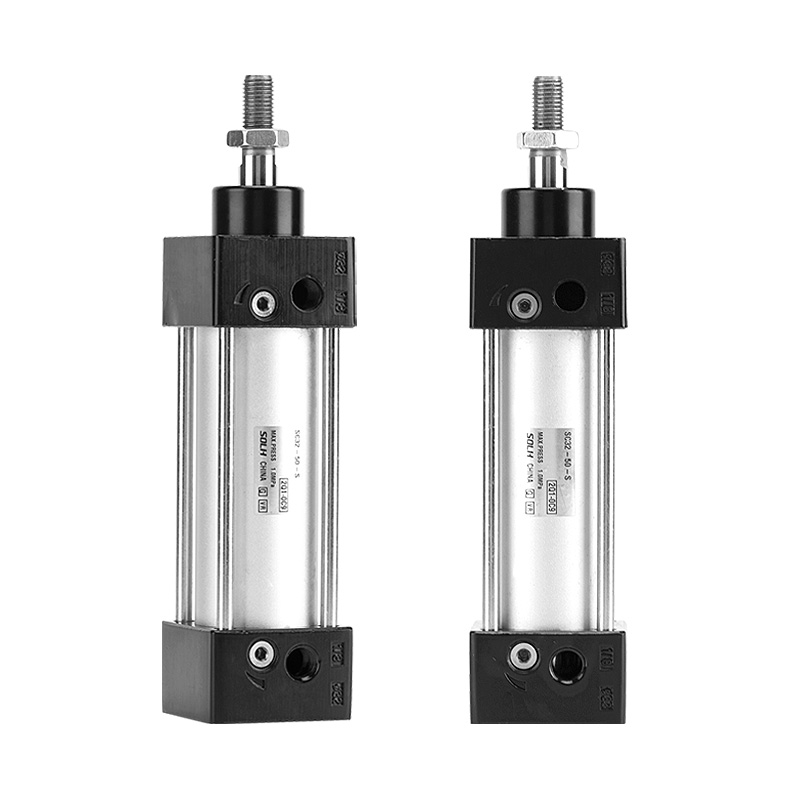

Silinder Udara Standar Seri SC (Tipe Aksi Ganda Tie-Rod)

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Silinder standar tie-rod seri SOLH SC, model dasarnya adalah tipe akting ganda batang tunggal. Empat batang pengikat mengunci tutup ujung depan dan belakang untuk struktur kaku, aksesori pemasangan lengkap, rentang langkah lebar. Banyak digunakan untuk mendorong, penanganan material, dan pemosisian di jalur otomasi, yang merupakan silinder pneumatik standar ekonomis paling populer.

Struktur Inti & Fitur Desain

     - Struktur: Empat batang pengikat menghubungkan tong aluminium dan tutup ujung, kekakuan tinggi, anti benturan, operasi jangka panjang yang stabil.

     - Tipe Akting: Akting ganda batang tunggal, gaya keluaran dua arah.

     -- Bahan: Laras aluminium anodisasi keras, segel piston dua arah; batang piston baja 45 # berlapis krom keras.

     -- Bantalan: Bantalan udara yang dapat disesuaikan di kedua ujungnya untuk mengurangi benturan dan kebisingan pengoperasian.

     -- Pemasangan Sensor: Alur sensor pada area tie rod untuk sakelar magnetik CMSG/DMSG/EMSG untuk mendeteksi posisi piston.

     - Keuntungan: Panjang bodi lebih pendek dengan ukuran lubang yang sama dibandingkan dengan silinder profil ISO15552, biaya kompetitif.

Aturan Pengkodean Model Lengkap

   1. Contoh Model：SC50×100-S

   2. Model Turunan

     - SCD: Aksi ganda batang ganda, anti torsi

     -- SCJ: Batang ganda dengan kayuhan yang dapat disesuaikan

     -- SCF: Silinder katup solenoid terintegrasi

     -- SCL: Silinder yang dapat dikunci, menahan beban saat udara terputus

   3. Contoh Pesanan Standar

     -- SC63×150-S: Bore63, stroke150, magnet bawaan, tipe dasar

     -- SCJ40×200-S: Bore40, stroke200, stroke yang dapat disesuaikan, dengan magnet

Spesifikasi Teknis Inti

Dorongan Teoretis @0,5MPa (Batang Tunggal, Unit:N, Faktor Keamanan ≥2)

Jenis & Aksesori Pemasangan

   1. Opsi Pemasangan

     --  Tipe dasar, flensa FA/FB, clevis CA/CB, dudukan kaki LB, trunnion TC/TCM1.

   2. Aksesori Opsional

     -- Sambungan mengambang, mata batang, konektor I/Y/U/F, sakelar magnetik CMSG/DMSG/EMSG.

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang: Hitung daya dorong yang dibutuhkan berdasarkan beban, cadangan margin keamanan ≥50%; peningkatan ukuran untuk beban kantilever / offset.

   2. Konfirmasi pukulan: Tambahkan margin keamanan 10~20mm pada perjalanan efektif; langkah standar maks 1000mm.

   3. Pencocokan konfigurasi

     - Umpan balik posisi: Pilih model magnet -S dan cocokkan sakelar magnetik;

     -- Pemasangan: Pilih flensa /kaki/clevis sesuai dengan tata letak mesin;

     -- Fungsi khusus: SCD untuk batang ganda, SCJ untuk kayuhan yang dapat disesuaikan, SCL untuk penguncian beban.

Ringkasan Satu Kalimat

     Silinder standar tie rod ekonomis seri SOLH SC dengan bantalan udara yang dapat disesuaikan dan opsi pemasangan yang melimpah, aktuator linier berbiaya rendah yang ideal untuk tugas mendorong, mentransfer, dan memposisikan otomatisasi umum.
