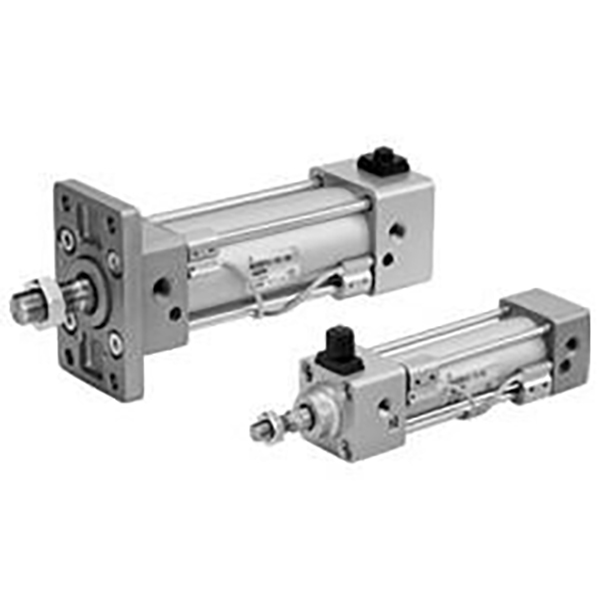

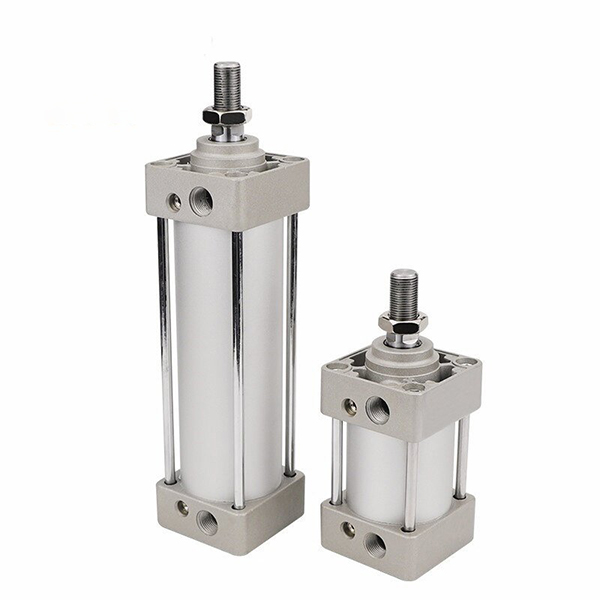

Silinder Standar Tie Rod Ringan Seri MBB

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Silinder standar tie rod ringan seri SOLH MBB (seri MB-Z), penerus seri MB tradisional yang ditingkatkan dengan pengurangan bobot 10%. Dilengkapi dengan penutup ujung persegi, bantalan udara ujung ganda yang dapat disesuaikan, dan banyak pilihan pemasangan. Banyak digunakan pada peralatan otomasi umum dengan kecepatan sedang, frekuensi tinggi, dan kondisi beban sedang. Dimensi pemasangan mematuhi standar ISO 15552, dapat dipertukarkan dengan silinder tie rod merek pesaing.

Struktur & Fitur Inti

   1. Struktur: Laras aluminium bundar, batang pengikat internal, tutup ujung persegi, bantalan udara yang dapat disesuaikan di kedua ujungnya, kekakuan struktural yang tinggi.

   2. Bahan: Laras aluminium anodisasi keras, tutup ujung cor berkekuatan tinggi, batang piston berlapis krom keras, batang pengikat tarik tinggi, tahan aus, dan masa pakai yang lama.

   3. Varian Operasi

     -- MBB: Aksi ganda batang tunggal (tanpa magnet bawaan)

     -- MDBB: Aksi ganda batang tunggal (cincin magnetik bawaan untuk sakelar otomatis)

     -- MBW/MDBW: Aksi ganda batang ganda, kinerja anti-torsi yang sangat baik

   4. Bantalan: Bantalan udara yang dapat disesuaikan secara independen di kedua ujungnya, secara efektif mengurangi dampak terminal, getaran, dan kebisingan.

   5. Pemasangan Sensor: Alur pra-mesin untuk sakelar otomatis magnetik M9B/A93/M9BW untuk mendeteksi posisi piston.

   6. Peningkatan Ringan: Geometri tutup ujung yang dioptimalkan, 10% lebih ringan dari model MB lama, perakitan dan transportasi lebih mudah.

   7. Kompatibilitas Standar: Standar pemasangan ISO 15552, pertukaran lintas merek langsung.

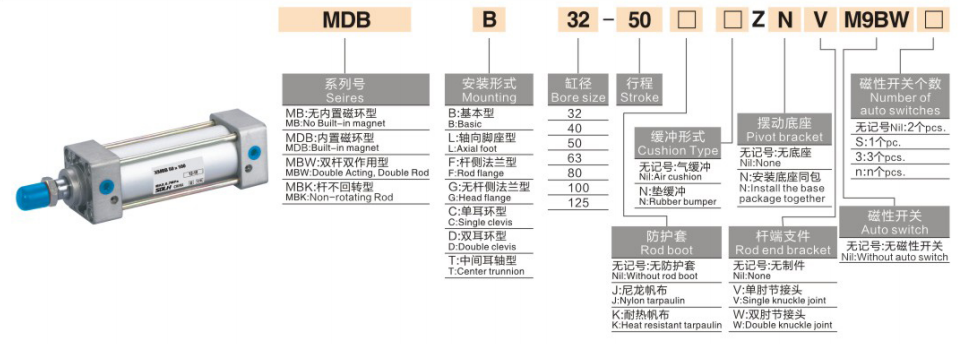

Aturan Pengkodean Model Lengkap

   1. Contoh Model: MDBB40-100Z-M9BW

   2. Contoh Pesanan Standar

     -- MBB50-200Z: Bore50, stroke200, model dasar ringan tanpa magnet

     -- MDBB63-150Z-LB: Bore63, stroke150, magnet internal, dudukan kaki

     -- MDBB80-300Z-FA: Bore80, stroke300, pemasangan flensa sisi batang

Spesifikasi Teknis Inti

Gaya Dorong & Tarik Teoretis @0,5MPa (Batang Tunggal, Unit:N)

 1. MBB/MDBB Akting Ganda

Jenis Pemasangan & Model Turunan

   1. Opsi Pemasangan

     - Tipe Dasar B: Pemasangan langsung melalui tutup ujung melalui lubang

     -- LB Foot Mount: Pemasangan horizontal yang stabil untuk beban berat

     -- Flensa FA/FB: Flensa sisi batang/sisi kepala untuk pemasangan vertikal

     -- Clevis C/D: Clevis tunggal/ganda untuk gerakan mengayun berengsel

     -- T Trunnion: Dudukan trunnion tengah untuk mekanisme pergantian

   2. Deret Derivatif Utama

     -- MBB/MDBB/MBW: Batang tunggal standar non-magnet /magnet & silinder batang ganda

     -- MBK/MDBK: Silinder batang tidak berputar untuk mencegah puntiran batang piston

     -- -XB6 Tipe Suhu Tinggi: Rentang kerja -20~+150℃

     -- -Batang Piston Stainless Steel XC6: Untuk lingkungan korosif & lembab ringan

Panduan Pemilihan Cepat 3 Langkah

   1. Pemilihan lubang: Hitung daya dorong yang dibutuhkan dari beban aktual, sisakan margin keamanan ≥50%. Prioritaskan MBB untuk otomatisasi umum beban menengah berkecepatan sedang.

   2. Konfirmasi pukulan: Tambahkan margin keamanan 10~20mm untuk pergerakan efektif. Stroke standar maks 1000mm, disesuaikan hingga 1500mm.

   3. Pencocokan konfigurasi

     -Deteksi posisi: Pilih model magnet bawaan MDBB, cocokkan sakelar otomatis M9B/A93.

     -- Pemasangan: Pemasangan kaki LB untuk beban berat horizontal; Flensa FA lebih disukai untuk pemasangan vertikal.

     -- Kondisi khusus: Pilih -XB6 untuk suhu tinggi, -XC6 batang tahan karat untuk lingkungan korosif.

Ringkasan Satu Kalimat

     Silinder standar batang pengikat ringan SOLH MBB mematuhi ISO15552, dilengkapi dengan bantalan udara yang dapat disesuaikan dan berbagai metode pemasangan, aktuator linier serbaguna yang ideal untuk lini produksi otomatisasi frekuensi tinggi beban menengah.
