Seri Komponen Pneumatik

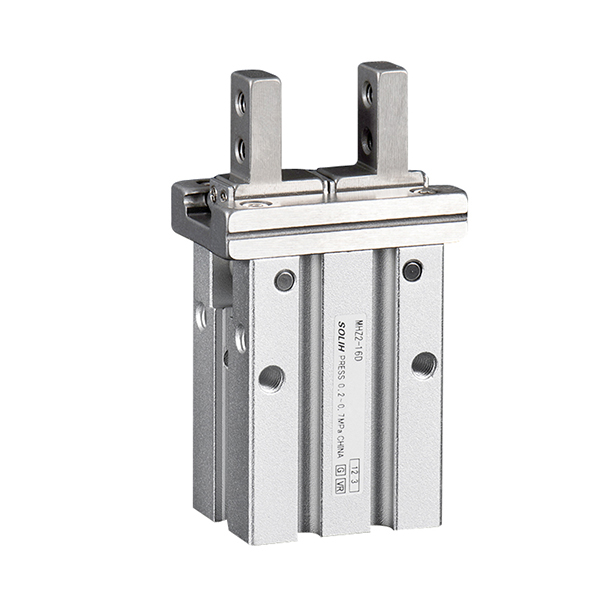

SOLH MHZ2 langkah standar dan gripper udara paralel langkah panjang MHZL2 sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Digerakkan oleh piston ganda simetris dan rel pemandu linier presisi untuk pergerakan rahang yang sinkron, produk ini menghasilkan akurasi pemosisian berulang yang sangat tinggi ±0,01 mm dengan ukuran lubang 10/16/20/25 mm. Tersedia tiga mode aktuasi: D aksi ganda untuk gaya penjepitan maksimum dan produksi massal berkelanjutan; S aksi tunggal biasanya terbuka, yang secara otomatis melepaskan benda kerja saat pemotongan udara untuk menghindari penghancuran di stasiun pencetakan panas; C kerja tunggal biasanya ditutup dengan gaya penahan pegas tanpa pasokan udara untuk mencegah jatuhnya benda kerja untuk penanganan robot di atas kepala. Berbagai macam rahang yang dapat dipertukarkan (sempit, datar tipis, ketukan samping untuk perlengkapan yang diperluas) dan beberapa tata letak port bodi (port samping standar, port sisi ujung, port dorong masuk aksial) bersifat opsional. Cincin magnetik internal bekerja dengan sakelar buluh M9BW untuk mengirimkan sinyal posisi terbuka/tertutup ke sistem interlock PLC. MHZ2 memiliki fitur langkah pendek dan kecepatan siklus tinggi hingga 180 cpm untuk komponen miniatur kecil, sedangkan MHZL2 mengadopsi rel pemandu yang diperpanjang untuk langkah bukaan lebar guna menangani cetakan rongga dalam dan pelat tebal besar. Semua rahang, alat kelengkapan, dan sensor kompatibel silang antara kedua seri. Banyak digunakan untuk penyortiran PCB & chip, pemuatan/pembongkaran perangkat keras yang presisi, penjepitan pengemasan, dan transfer benda kerja pada efektor ujung robot di 3C, perangkat keras, dan jalur otomasi pengemasan.

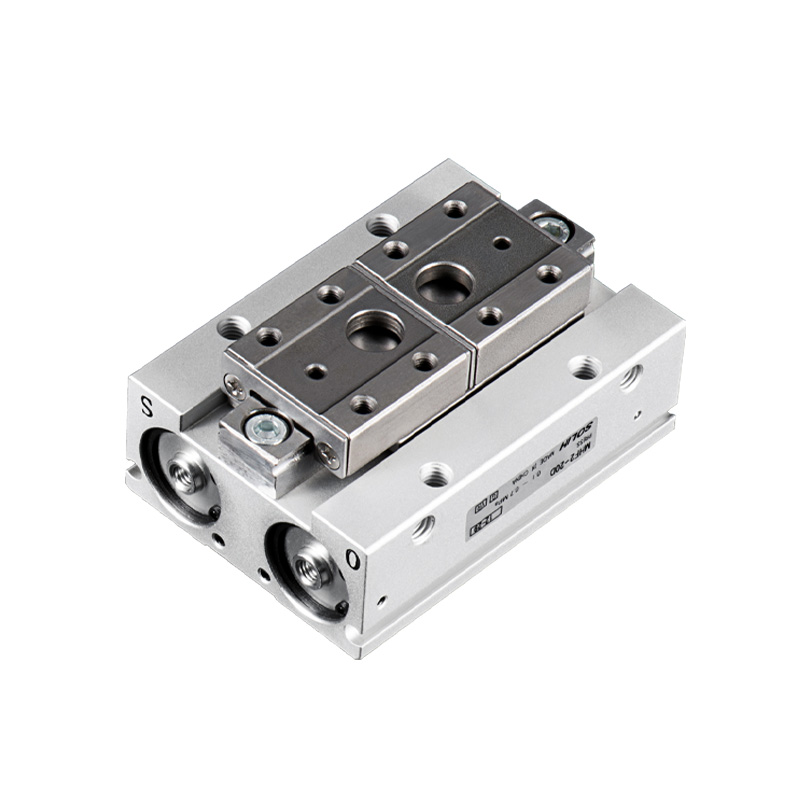

SOLH MHF2 ultra-tipis dual-piston linear guide parallel air gripper sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Tinggi badannya yang sangat datar hanya sekitar sepertiga dari MHZ2, sehingga secara efektif mengurangi momen tekuk pada efektor ujung robot. Ukuran lubang berkisar antara 8 hingga 32 mm. Ini murni aksi ganda dengan katup throttle bawaan untuk penyesuaian kecepatan. Setiap lubang menawarkan tiga varian langkah: D pendek, D1 sedang, dan D2 panjang, dengan akurasi pemosisian berulang ±0,04~±0,05 mm. Alur sensor empat sisi memungkinkan pemasangan multi-arah termasuk penyadapan bawah dan pemasangan melalui lubang; -F tipe tetap rahang tunggal adalah opsional. Φ25/32 ukuran besar mengadopsi pemandu bola resirkulasi untuk meningkatkan kekakuan. Cincin magnet bawaan berfungsi dengan sakelar buluh M9B/M9N/M9P untuk umpan balik posisi. Ideal untuk ruang kompak dengan ketinggian terbatas, modul linier miniatur, EOAT robot kecil, semikonduktor, dan perakitan presisi 3C. Selama pemilihan, panjang rahang yang menggantung harus dibatasi dan momen lentur diverifikasi dengan faktor keamanan ≥1,5.

SOLH MHL2 rack-and-pinion wide-stroke parallel pneumatic gripper sepenuhnya dapat dipertukarkan dengan model SMC yang serasi. Transmisi rak & pinion memastikan pergerakan rahang yang sinkron, memberikan kekakuan tinggi dan kekuatan penjepitan yang kuat, cocok untuk penjepitan eksternal dan cengkeraman perluasan internal. Ukuran lubang mencakup 10/16/20/25/32/40 mm dengan desain aksi ganda murni. Setiap lubang menawarkan tiga varian langkah: D pendek, D1 sedang, dan D2 panjang, dengan akurasi pemosisian berulang ±0,1 mm. Segel penghapus debu internal yang terintegrasi memungkinkan pengoperasian yang stabil di lingkungan keras yang berdebu seperti bengkel peralatan mesin. Alur sensor empat sisi mendukung pemasangan multi-orientasi yang fleksibel. Ukuran 10~25 mengadopsi port M5 standar, sedangkan 32/40 mendukung thread ekspor G / NPT opsional. Kekuatan penjepitan efektif berkurang dengan perpanjangan rahang yang menggantung; faktor keamanan ≥1,5 diperlukan selama perhitungan beban. Banyak digunakan untuk material lembaran, penanganan baki dan benda kerja berat, pemuatan/pembongkaran peralatan mesin, dan otomatisasi pengemasan untuk cengkeraman komponen berukuran besar.

SOLH MHS3 3-jaw dan MHS4 4-jaw wedge-cam self-centering hollow pneumatic grippers sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Transmisi cam baji menggerakkan pemusatan rahang sinkron, mencapai akurasi pemosisian berulang ±0,01 mm. Ukuran lubang berkisar antara 16 hingga 125 mm. Desain aksi ganda (D) standar, dengan versi pengembalian pegas aksi tunggal biasanya tertutup (C) / biasanya terbuka (E) opsional. Lubang tembus tengah memungkinkan perutean tabung udara, pin ejektor, dan serat optik, mendukung penjepitan eksternal dan cengkeraman perluasan internal. Tiga rahang MHS3 dengan jarak yang sama memberikan koaksialitas yang unggul, ideal untuk poros, cakram, dan benda kerja berbentuk cincin. Empat rahang MHS4 yang disusun secara ortogonal memberikan batasan stabil untuk bagian datar persegi, persegi panjang, dan tidak beraturan untuk menghindari kemiringan. Magnet permanen bawaan kompatibel dengan sakelar magnetik seri M9BW. Bodi ringkas berprofil rendah sangat cocok dengan efektor ujung robot. Varian turunannya termasuk MHSJ3 yang dilindungi debu dan MHSH3 berongga yang diperluas. Diterapkan secara luas pada pemuatan/pembongkaran alat mesin, pemasangan bantalan tekan, penanganan komponen melingkar & persegi 3C, dan perakitan konsentris benda kerja berbentuk tabung.

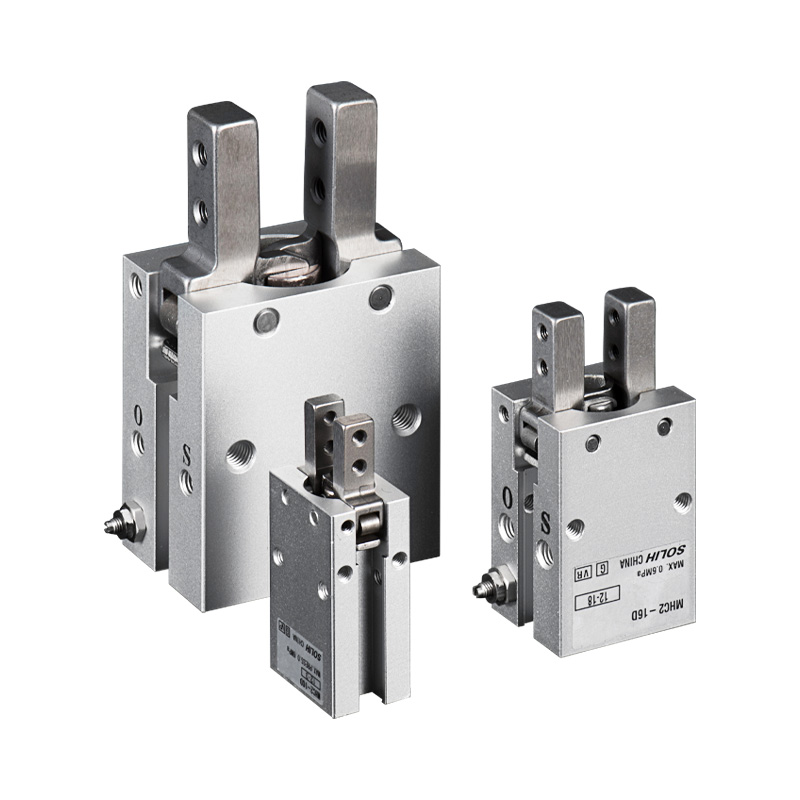

SOLH MHC2 gripper pneumatik ayunan sudut tipe pivot sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Mekanisme lengan ayun menggerakkan rahang untuk berputar di sekitar poros bawah dengan sudut ayunan rahang tunggal maksimum 30°, berbeda dari gripper paralel MHZ2 yang bergerak secara linier. Ukuran lubang mencakup 6/10/16/20/25 mm, tersedia dalam varian akting ganda D dan varian akting tunggal S yang biasanya terbuka (tidak ada versi NC yang biasanya tertutup). Katup throttle satu arah bawaan memungkinkan penyesuaian kecepatan langsung. Cincin magnet pra-instal berfungsi dengan sakelar buluh M9BW untuk mengirimkan sinyal status rahang ke sistem PLC. Bodi kompak berprofil rendah ideal untuk penjepitan pembungkus luar pada peralatan dengan ruang mendalam yang terbatas. Karena prinsip tuas, torsi penjepitan efektif turun tajam dengan perlengkapan yang diperpanjang; verifikasi beban berdasarkan panjang rahang yang menggantung adalah wajib selama seleksi. Diterapkan secara luas untuk penjepitan luar pada rumah plastik 3C, tutup botol dan bagian kecil berbentuk tabung, pengumpanan samping dan pengambilan dan tempat untuk efektor ujung robot mini. Gripper paralel MHZ2 direkomendasikan untuk aplikasi yang memerlukan grip terpusat dengan presisi tinggi, beban perlengkapan panjang, atau fungsi penahan matikan.

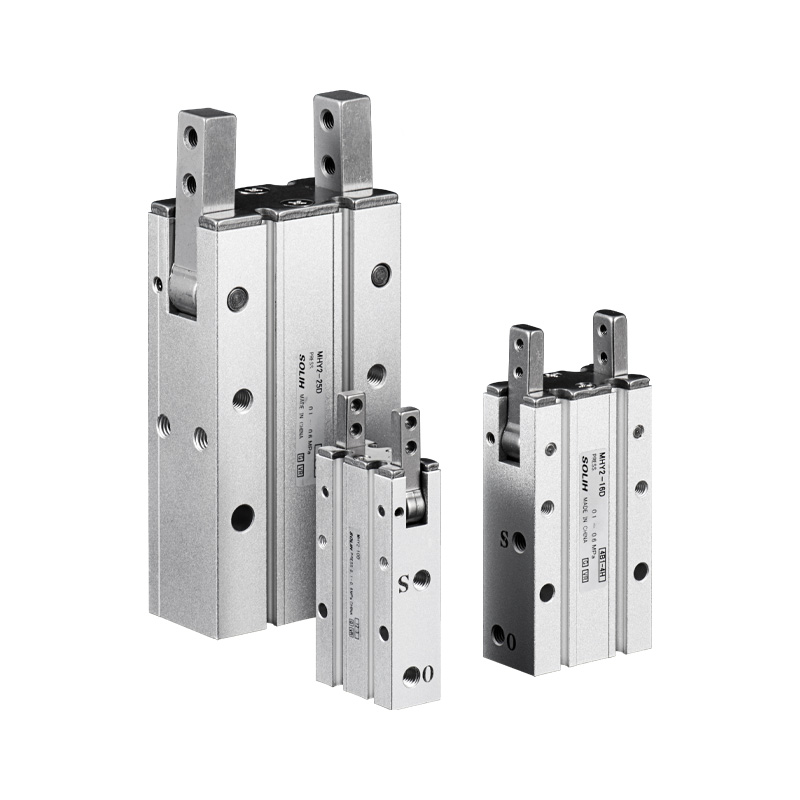

SOLH MHY2 gripper pneumatik ayun lebar 180° yang digerakkan oleh cam sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Ini mengadopsi transmisi cam alih-alih mekanisme roda gigi, mencapai sudut pembukaan maksimum 180° dengan posisi over-close -3° untuk mencegah kendornya benda kerja. Ukuran lubang mencakup 10/16/20/25 mm, akting ganda murni tanpa varian NO/NC akting tunggal, dan akurasi pemosisian berulang mencapai ±0,02 mm. Konstruksi jarak bebas sempit yang dioptimalkan meningkatkan ketahanan terhadap debu. Tersedia alur sensor empat sisi, dan pemasangan melalui lubang bersifat opsional. Cincin magnetik internal bekerja dengan sakelar buluh seri M9 untuk mengirimkan sinyal umpan balik terbuka/tertutup ke PLC. Karena transmisi tuas, gaya penjepitan efektif menurun tajam dengan perpanjangan rahang yang menggantung; verifikasi torsi diperlukan selama pemilihan, dan panjang lengan penjepit direkomendasikan dalam jarak 35 mm. Ideal untuk memetik dan membalik benda kerja berbentuk tabung dan tidak beraturan berdiameter besar pada efektor ujung robot mini. Pegangan ayun gigi MHW2 direkomendasikan jika diperlukan penahan matikan atau lubang tugas berat yang lebih besar; Gripper paralel MHZ2 lebih disukai untuk penjepitan linier terpusat.

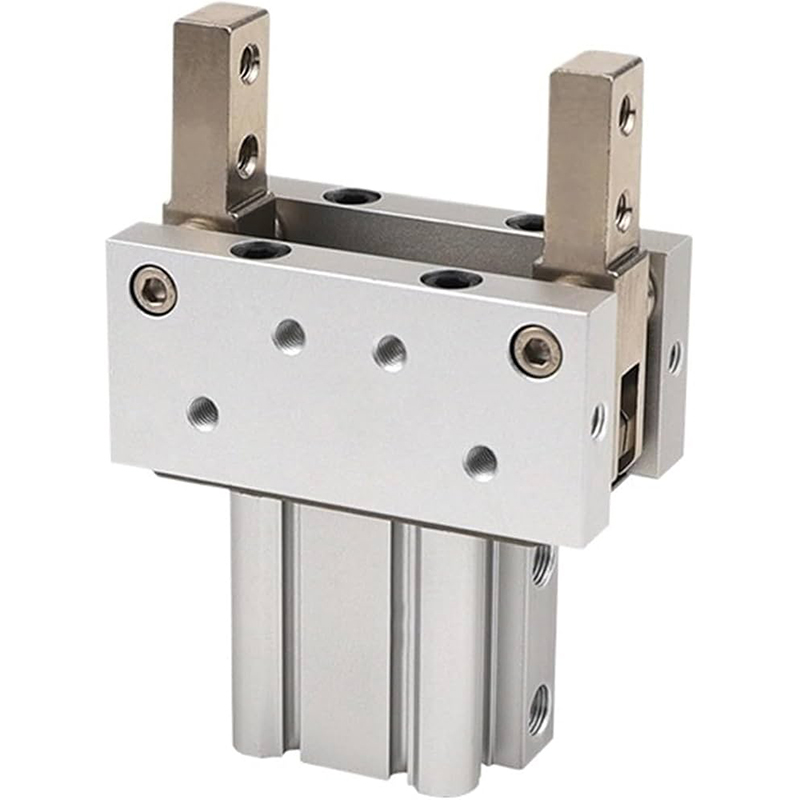

SOLH MHT2 gripper pneumatik self-locking tugas berat sambungan sakelar sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Struktur titik mati penghubung sakelar memperkuat gaya penjepit sebanyak 3~5 kali. Penguncian otomatis mekanis aktif setelah tertutup penuh, mempertahankan lebih dari 80% gaya penjepitan setelah kehilangan udara untuk mencegah benda kerja terjatuh, ideal untuk penanganan robot di atas kepala dan stasiun dengan keamanan tinggi. Ukuran bore mencakup 32/40/50/63 mm, ditawarkan dalam tipe D standar dan varian DZ ringan yang diperbarui. Sakelar magnetik (M9BW) dapat dipasang di empat sisi untuk pengaturan sensor yang fleksibel. Dilengkapi dengan rahang baja paduan berkekuatan tinggi dan sambungan tahan aus, alat ini mendukung pengoperasian berkelanjutan bebas oli dalam jangka panjang. Sudut ayunan dibatasi dalam 23°~28°, sehingga jarak bebas benda kerja harus diverifikasi selama pemilihan. Banyak digunakan untuk komponen otomotif, suku cadang cor & tempa, pemuatan peralatan mesin tugas berat, dan perlengkapan keselamatan untuk peralatan pengepresan. Tidak seperti gripper paralel biasa tanpa fungsi penguncian, MHT2 adalah solusi pilihan untuk beban berat yang memerlukan perlindungan antijatuh.

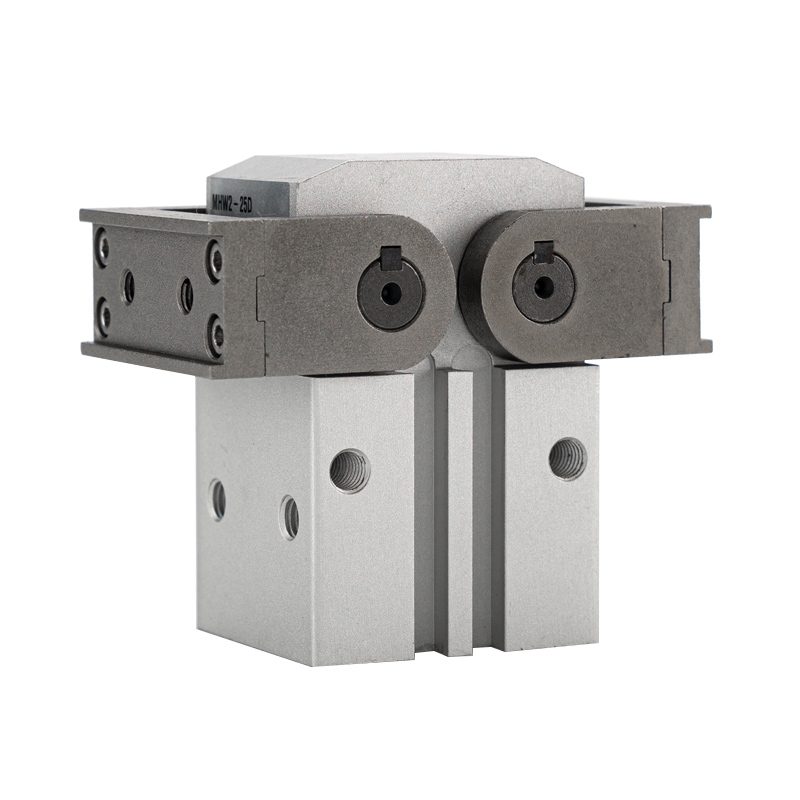

SOLH MHW2 rack-and-pinion 180° swing pneumatic gripper sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Penggerak roda gigi rak & pinion memungkinkan ayunan rahang sinkron simetris, setiap rahang berputar hingga 90° untuk total bukaan 180°, dengan kesalahan sinkronisasi ≤0,1° untuk menjamin penjepitan seimbang dan mencegah benda kerja tergelincir. Ukuran lubang berkisar antara 20 hingga 50 mm dalam konfigurasi aksi ganda murni. Rahang berdiri tegak lurus terhadap bodi saat terbuka penuh, meminimalkan ruang yang ditempati dan memfasilitasi penghindaran mekanis dan pembalikan benda kerja. Bodi aluminium persegi yang dianodisasi keras dilengkapi alur sensor empat sisi untuk pemasangan sakelar magnetis tanpa batas. Penyegelan anti debu yang dioptimalkan mendukung pengoperasian siklus panjang di bengkel berdebu. Dibandingkan dengan MHY2 yang digerakkan oleh cam, MHW2 memberikan kapasitas beban yang lebih tinggi dan sinkronisasi yang lebih baik; tidak seperti toggle MHT2, ia tidak memiliki power-off self-locking tetapi memberikan sudut ayunan yang jauh lebih besar. Banyak digunakan untuk membalik dan menangani benda kerja beban sedang (1~20kg), karton, komponen plastik besar, dan bongkar/muat di stasiun otomasi terbatas.

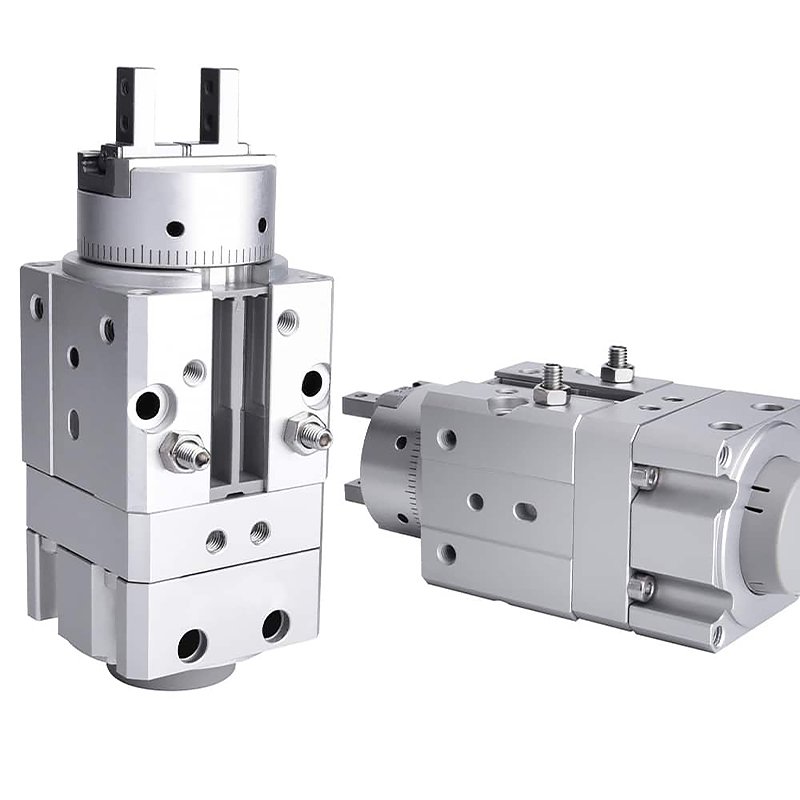

Gripper putar terintegrasi tipe baling-baling SOLH MRHQ sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Ini mengintegrasikan modul putar baling-baling dan gripper udara paralel ke dalam aktuator tunggal, menggantikan kombinasi meja putar terpisah ditambah silinder jari terpisah. Panjang keseluruhan diperpendek sekitar 20% dan gangguan tarikan pipa selama rotasi dihilangkan. Ukuran bore mencakup 10/16/20/25 mm dengan versi rotasi standar 90° dan 180°. Sekrup penghenti ujung memungkinkan penyesuaian halus sudut total ±10°. Rahang paralel kerja ganda mencapai akurasi posisi berulang ±0,01 mm. Lima permukaan pemasangan bersama dengan lokasi bos dan lubang pin memungkinkan perakitan pemusatan dan multi-orientasi yang cepat. Cincin magnetik internal mendukung hingga empat saklar buluh seri M9 untuk mendeteksi batas putar dan status rahang terbuka/tertutup untuk kontrol interlock PLC penuh. Mengadopsi struktur pelumasan mandiri bebas oli, produk ini banyak digunakan untuk mencengkeram, membalik, dan konversi arah benda kerja dalam elektronik 3C ruang terbatas dan jalur otomasi pengemasan untuk beban ringan & sedang dari 0,1 hingga 5 kg. Margin keamanan minimal 30% diperlukan selama pemilihan beban.
