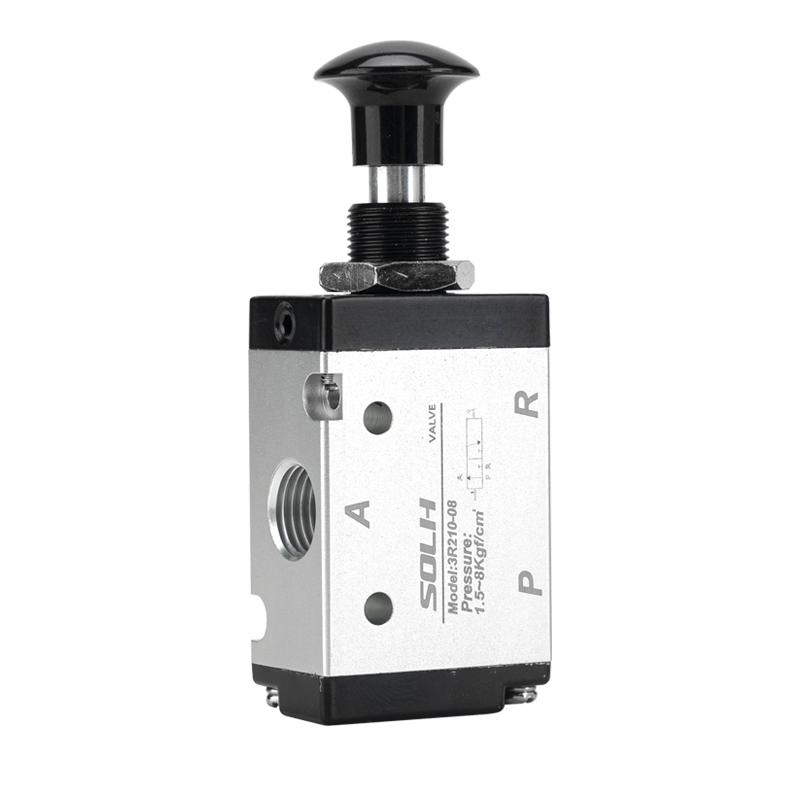

Seri SOLH 3L adalah standar AirTACKatup kontrol arah dorong-tarik manual 3/2 arah dengan desain biasanya tertutup (NC). Ini secara langsung mengganti sirkuit pneumatik melalui aksi dorong dan tarik pegangan aksial. Sebagai komponen pneumatik manual murni tanpa sumber penggerak listrik atau pneumatik, komponen ini secara khusus diterapkan pada kontrol silinder kerja tunggal, on-off sirkuit udara, pengoperasian jog, dan sistem interlock keselamatan peralatan, banyak digunakan dalam debugging, penghentian darurat, dan skenario kerja tahan ledakan.
1.1 Definisi Antarmuka 3-Port Standar
• Pelabuhan P: Port masuk udara bertekanan utama
• Sebuah Pelabuhan: Port keluaran yang berfungsi, terhubung ke silinder kerja tunggal
• Pelabuhan R: Port knalpot, mendukung pemasangan knalpot untuk pengurangan kebisingan
• Modus Berkendara: Operasi tarik-dorong manual lurus aksial
• Fitur Struktural: Struktur tipe spool presisi, bodi paduan aluminium berkekuatan tinggi, mekanisme reset otomatis pegas bawaan
• Status Reset Normal: Pegas internal mengencangkan spul, saluran masuk P tertutup, Port kerja berkomunikasi dengan port pembuangan R untuk menghilangkan tekanan.
• Status Tarik Bekerja: Tarik pegangan aksial secara manual untuk membalikkan inti katup, port P berkomunikasi dengan port A untuk suplai udara, port pembuangan R ditutup untuk menggerakkan aksi silinder.
• Lepaskan Reset: Kendurkan pegangan, katup secara otomatis diatur ulang dengan gaya pegas, memutus saluran masuk udara dan membuang tekanan sisa.
• Logika Inti: Struktur standar NC yang biasanya tertutup dengan fungsi reset manual, secara efektif mencegah kesalahan pengoperasian dan memastikan keamanan peralatan.

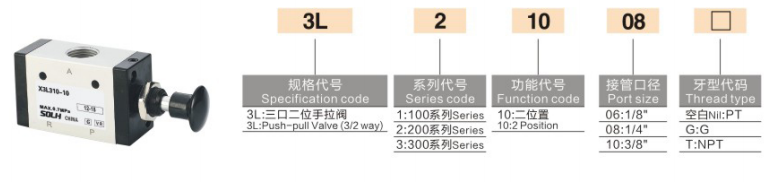

1. Logika Pengkodean: 3L [Kode Ukuran] 10 - [Ukuran Port] [Jenis Thread]
|
Segmen Kode |
Definisi Terperinci |
|
3L |
Seri katup tarik tangan manual 3/2 arah |
|
Kode Ukuran |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Kode tetap untuk struktur reset pegas 3/2 arah |
|
Ukuran Pelabuhan |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Jenis Benang |
Kosong = benang standar PT; T = benang NPT; G=G benang |
2. Model Umum Arus Utama
• 3L110-06: Port G1/8, katup tarik tangan ukuran mini untuk sistem pneumatik mikro
• 3L210-08: Port G1/4, model paling universal, sangat cocok dengan silinder kerja tunggal standar
• 3L310-10: Port G3/8, desain aliran besar untuk peralatan silinder dorong tinggi
• 3L410-15: Port lubang besar G1/2, cocok untuk sirkuit pneumatik aliran besar tugas berat
|
Barang Parameter |
Spesifikasi |
|
Media Kerja |
Udara terkompresi yang disaring (akurasi filtrasi ≥40μm) |
|
Rentang Tekanan Kerja |
0.15～0,8MPa |
|
Tekanan Bukti |
1.2MPa |
|
Kisaran Suhu Kerja |
-20℃～+70℃ |
|
3L110-06 Parameter Aliran |
Luas efektif 10,2mm², Cv=0,6 |
|
3L210-08 Parameter Aliran |
Luas efektif 17,0mm², Cv=1,0 |
|
3L310-10 Parameter Aliran |
Luas efektif 28,0mm², Cv=1,65 |
|
Persyaratan Pelumasan |
Desain bebas pelumas (pelumasan opsional untuk kondisi khusus) |
|
Metode Instalasi |
Pemasangan panel/pemasangan dasar, pemasangan tetap multi-posisi |
|
Bahan Tubuh |
Paduan aluminium berkekuatan tinggi |
• Desain Keamanan Tahan Ledakan Manual Murni: Tidak ada komponen listrik dan sumber pengatur udara, tidak ada risiko percikan api. Cocok untuk penghentian darurat, debugging peralatan, dan lingkungan debu tahan ledakan dengan keamanan operasional yang sangat tinggi.
• Operasi Dorong-Tarik Aksial yang Menghemat Tenaga Kerja: Aksi pegangan linier lurus dengan umpan balik yang jelas dan pembalikan yang tajam, rasa tangan yang stabil dan tidak mudah macet.
• Reset Otomatis Pegas & Keamanan NC: Keadaan default biasanya tertutup, secara otomatis mengatur ulang dan memutus pasokan udara setelah melepaskan pegangan, secara efektif menghindari tindakan terus-menerus yang disebabkan oleh kesalahan pengoperasian.
• Struktur Kompak & Tahan Lama: Bodi paduan aluminium terintegrasi dengan desain spul gesekan rendah, penyegelan yang andal, ketahanan aus, dan masa pakai yang lama.
• Pencocokan Silinder Bertindak Tunggal Profesional: Logika sirkuit udara khusus 3/2 arah, disesuaikan secara sempurna dengan silinder kerja tunggal pegas balik seperti mekanisme penjepit dan ejeksi.
• Kompatibilitas & Pertukaran Tinggi: Ukuran pemasangan yang konsisten dengan katup kontrol pneumatik seri 3A, mendukung penggantian langsung dan peralihan mode kontrol manual/pneumatik.
• Kontrol manual silinder kerja tunggal untuk sistem gerak penjepitan, ejeksi, dan pegas kembali
• Kontrol on-off sirkuit pneumatik, jog debugging peralatan, dan sakelar pengaman pemeliharaan
• Kontrol pneumatik manual untuk zona tahan ledakan, lingkungan industri non-listrik dan berdebu
• Sistem logika pneumatik dipadukan dengan katup pneumatik 3A untuk kontrol komposit manual/pneumatik
Seri SOLH 3L adalah katup tarik dorong manual NC 3/2 arah klasik yang biasanya tertutup dengan reset otomatis pegas. Ini adalah komponen kontrol manual standar yang kompak, aman dan tahan lama yang dirancang khusus untuk sistem pneumatik silinder kerja tunggal.
