Katup Mekanik Seri M5 5/2 Arah | Stroke Benang M5 & Katup Kontrol Manual

Merek: SOLH oleh Richge Technology | Katup Kontrol Mekanik & Tangan Pengembalian Pegas 5/2 Arah dengan Benang M5×0.8

1. Ikhtisar Produk

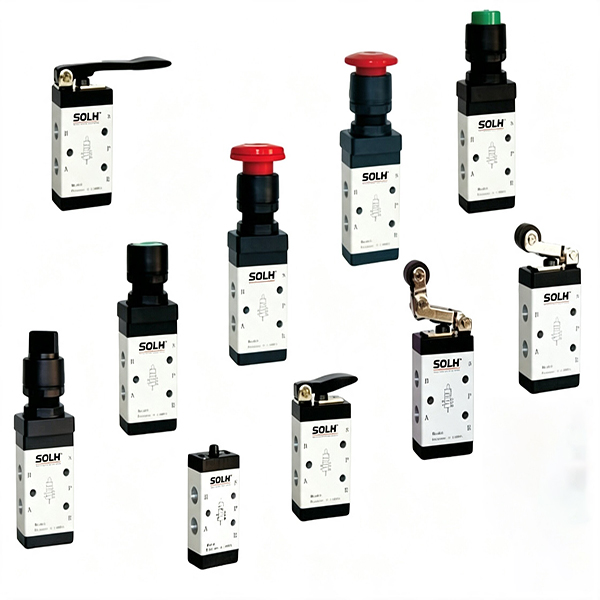

     Seri SOLH M5 adalah seorang profesionalKatup mekanis tipe spul 5/2 arah dengan antarmuka benang halus M5×0,8 terpadu. Menampilkan desain bebas koil, ia mewujudkan pembalikan sirkuit udara murni oleh kekuatan mekanis eksternal dan pengaturan ulang pegas otomatis. Diterapkan secara luas untuk penentuan posisi batas langkah silinder, umpan balik sinyal di tempat, dan kontrol pneumatik start-stop manual peralatan. Seri lengkap mencakup dua tipe inti: pemicu mekanis (roller/plunger) dan kontrol manual (tombol/tuas). Katup ini sepenuhnya dapat dipertukarkan dengan seri AirTAC M5 dan katup mekanis domestik universal untuk penggantian langsung.

  1.1 Definisi Standar Pelabuhan Udara

     • Pelabuhan P: Saluran masuk udara bertekanan utama

     • Port Kerja A/B: Hubungkan dengan silinder kerja ganda untuk kontrol teleskopik

     • Port Knalpot Ganda R1/R2: Port pembuangan yang dipasang di samping pada badan katup, kompatibel langsung dengan pemasangan knalpot mikro untuk pengurangan kebisingan dan pencegahan debu

     • Fungsi Inti: Struktur pengembalian pegas 5/2 arah, secara otomatis diatur ulang ke keadaan semula setelah kekuatan eksternal dihilangkan

2. Pengkodean Model & Panduan Pemilihan Tipe Kepala (Dasar Pemilihan Inti)

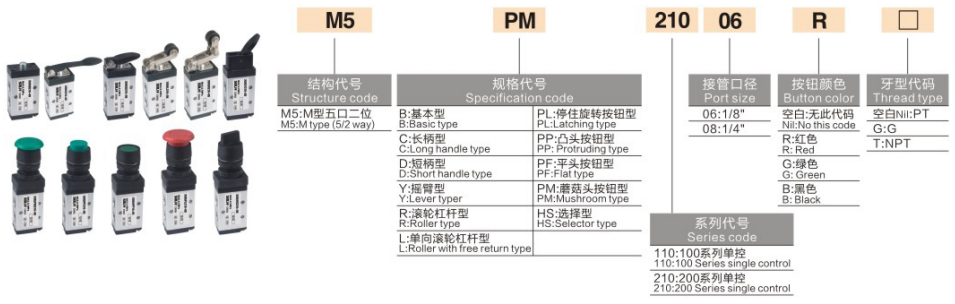

 1. Aturan Pengkodean Terpadu: M5【Kode Kepala】-05 (05 adalah singkatan dari port ulir M5 terpadu untuk seri penuh)

 2. Contoh Model: M5R-05 | Katup mekanis tipe tuas rol 5/2 arah dengan port ulir M5 standar

3. Parameter Teknis Inti

4. Keunggulan Inti Struktural

     • Struktur Spul Seimbang: Mengadopsi desain kumparan geser yang seimbang, bebas dari gangguan tekanan balik sumber udara. Hanya memerlukan kekuatan eksternal yang kecil untuk menyelesaikan aksi pembalikan dengan pengoperasian yang sensitif dan ringan.

     • Desain Knalpot Split Ganda: Port knalpot bilateral R1/R2 independen dengan tata letak eksternal. Pasang langsung knalpot mikro untuk mewujudkan pengurangan kebisingan dan isolasi debu yang efisien, memastikan pengoperasian jangka panjang yang stabil.

     • Instalasi Multi-Sudut: Bagian atas dan bawah badan katup dilengkapi dengan lubang pemasangan, mendukung pemasangan sudut tetap yang sewenang-wenang untuk beradaptasi dengan berbagai tata letak ruang peralatan.

     • Pertukaran Universal Seri Penuh: Ukuran badan katup keseluruhan terpadu untuk seluruh seri M5, kompatibel dengan dasar manifold spesifikasi yang sama untuk penggantian gratis dan perakitan modular.

5. Aksesoris Pendukung & Basis Manifold

     • Basis Manifold M5 (M5M): Pelat manifold multi-link 1F/2F/3F, mewujudkan pasokan udara P-port terpusat, menggantikan pipa katup tunggal yang tersebar untuk menyederhanakan tata letak sirkuit.

     • Pembantu Pendukung: Fitting lurus pengurang M5 hingga G1/8, muffler mikro M5, konektor cepat M5 (pipa udara φ3/φ4 yang serasi), braket pemasangan tetap.

6. Perbedaan Pilihan: Katup Mekanik M5 vs S3

7. Sirkuit Aplikasi Klasik

     • Kontrol Batas Silinder: Penyekat silinder memicu katup mekanis rol M5R, mengeluarkan sinyal udara pilot untuk mengontrol katup solenoid 4V, mewujudkan pembalikan otomatis ketika silinder mencapai posisi yang ditentukan.

     • Kontrol Mulai-Berhenti Secara Manual: Katup tombol jamur M5PP secara langsung mengontrol aksi teleskopik silinder kerja ganda kecil untuk pengoperasian manual di lokasi.

     • Deteksi Perkakas Jalur Perakitan: Katup batang atas pendorong M5B berfungsi sebagai sakelar pendeteksi cetakan di tempat untuk mewujudkan pemicu logika pneumatik otomatis untuk pemosisian perkakas.

Ringkasan Satu Kalimat

     Seri SOLH M5 adalah katup mekanis pegas balik 5/2 arah yang berfungsi penuh dengan ulir M5×0,8 terpadu. Mengintegrasikan batas langkah mekanis dan beberapa mode kontrol manual, ia memiliki fitur tindakan sensitif, kinerja tahan lama, dan kemampuan pertukaran universal, menjadi komponen kontrol pneumatik mikro pilihan untuk umpan balik sinyal silinder dan peralihan pneumatik manual peralatan.
