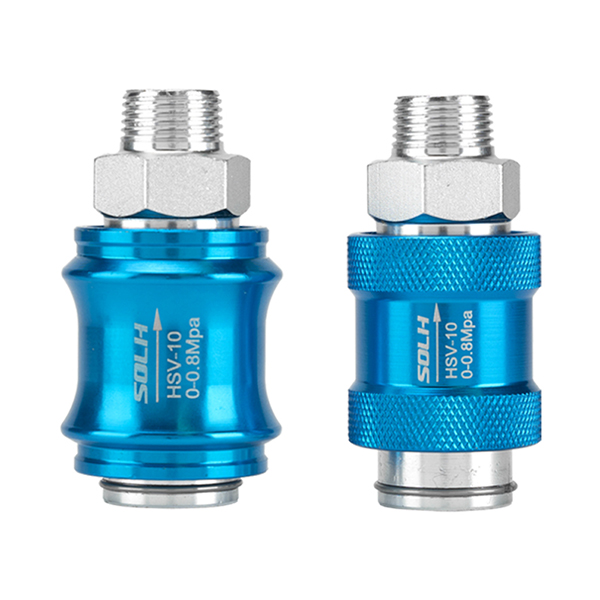

Katup Geser Tangan Seri HSV 3/2 Arah | Sakelar Geser Sumber Pneumatik Langsung Melalui

Merek: SOLH oleh Richge Technology | Katup Geser Tangan Pengunci Otomatis 3/2 Arah untuk On-Off & Pelepas Tekanan Manual Sirkuit Pneumatik

1. Ikhtisar Produk

     Seri SOLH HSV adalah standarKatup pneumatik geser tangan 3/2 arah dengan struktur dorong-tarik selongsong lurus, sepenuhnya sesuai dengan spesifikasi seri AirTAC HSV dan dapat dipertukarkan secara universal dengan model setara domestik. Mengadopsi desain self-locking non-pegas, ia mewujudkan pasokan udara dengan mendorong ke depan dan menghilangkan tekanan dengan menarik ke belakang. Dengan logika pembuangan internal, katup langsung membuang sisa tekanan dari saluran pipa belakang saat ditutup. Ini diterapkan secara profesional sebagai saklar utama manual untuk sirkuit cabang pneumatik dan katup pengaman pemutus udara untuk pemeliharaan peralatan, menampilkan kinerja penguncian mandiri yang stabil dan pelepas tekanan yang aman.

  1.1 Logika Inti & Prinsip Operasi Pelabuhan Udara

     • Definisi Pelabuhan Udara: P (saluran masuk udara), A (saluran keluar kerja), R (lubang pembuangan internal)

     • Keadaan Biasanya Tertutup: Sirkuit P-A terputus, sirkuit A-R terbuka untuk pembuangan terus menerus

     • Status Dorong Bekerja: Sirkuit P-A terhubung untuk suplai udara, sirkuit A-R ditutup untuk menahan tekanan

     • Fitur Pengoperasian: Operasi dorong-tarik selongsong aksial dengan struktur penguncian otomatis mekanis, tidak ada penyimpangan posisi setelah melepaskan tangan

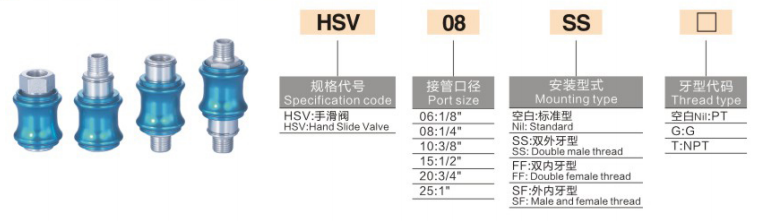

2. Aturan Pengodean Model & Spesifikasi Benang

  Logika Pengkodean: HSV [Ukuran Port] - [Kode Struktur Utas] + [Kode Jenis Utas]

 2.1 Spesifikasi Ukuran Port

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Kode Akhiran Struktur Thread

     • SF: Struktur standar, satu ujung ulir eksternal + satu ujung ulir internal (model paling umum)

     • SS: Gandakan benang eksternal di kedua ujungnya

     • FF: Gandakan benang internal di kedua ujungnya

  2.3 Kode Jenis Benang

     • Bawaan: Benang lancip PT

     • G: Benang paralel standar Inggris

     • T: Benang lancip standar NPT Amerika

  Contoh Model: HSV08-SF | Port G1/4, katup geser tangan ulir satu-eksternal-satu-internal standar, spesifikasi yang paling banyak digunakan di pasar

 2.4 Parameter Spesifikasi Arus Utama Seri Penuh

3. Parameter Teknis Inti

4. Keunggulan Inti Struktural

     • Instalasi Lurus Sebaris: Dirancang untuk sambungan seri pada pipa cabang pneumatik, tidak memerlukan alas, dapat langsung diulir dan dipasang di tengah pipa udara untuk tata letak yang sederhana dan hemat ruang.

     • Logika Pelepas Tekanan 3/2 Arah yang Aman: Tarik untuk memutus pemasukan udara dan melepaskan semua tekanan sisa dari silinder belakang dan saluran pipa; dorong untuk memulihkan pasokan udara dan penahan tekanan. Secara efektif menghilangkan bahaya tekanan sisa selama pemeliharaan peralatan.

     • Performa Self-Locking yang Andal: Struktur penguncian otomatis posisi mekanis, tidak ada pengaturan ulang pegas, posisi stabil setelah pengoperasian, tidak ada perpindahan yang tidak disengaja atau kebocoran udara.

     • Pencocokan Thread yang Beragam: Beberapa struktur dan tipe ulir opsional, sangat kompatibel dengan fitting cepat, sambungan ulir internal, dan pipa udara KQ2 untuk perakitan di lokasi yang fleksibel.

     • Struktur Anti Korosi yang Tahan Lama: Bodi aluminium anodisasi keras dan spul baja tahan karat mencapai ketahanan aus, ketahanan oksidasi, dan pengoperasian stabil jangka panjang di lingkungan yang kompleks.

5. Perbedaan Pilihan: Katup Geser Tangan HSV vs Katup Putar Tangan 4HV

6. Skenario Aplikasi Khas

     • Kontrol Cabang Silinder Tunggal: Dipasang di antara sumber udara dan katup solenoid untuk mewujudkan pemutusan udara manual dan pelepas tekanan sisa untuk mematikan dan memelihara peralatan.

     • Peralatan Pemutus Udara Utama: Dipasang pada pipa pemasukan udara utama peralatan perkakas untuk menghilangkan tekanan secara cepat dan operasi penghentian yang aman secara keseluruhan.

     • Peralihan Sirkuit Vakum: Diterapkan pada sirkuit cabang pompa vakum untuk kontrol start-stop manual; tarik katup untuk melepaskan tekanan vakum dengan cepat dan memastikan pengoperasian yang aman.

Ringkasan Satu Kalimat

     Seri SOLH HSV adalah katup geser tangan lurus 3/2 arah yang dapat mengunci sendiri dengan fungsi pelepas tekanan bawaan. Menampilkan pengoperasian bebas pelumas, opsi ulir yang terdiversifikasi, dan logika pembuangan tekanan sisa yang aman, ini adalah katup sakelar sumber udara manual standar untuk pemeliharaan sirkuit pneumatik dan kontrol on-off cabang.
