Katup Tuas Manual Seri 4H 5/2 & 5/3 Arah | Katup Kontrol Arah yang Dioperasikan dengan Tangan

Merek: SOLH oleh Richge Technology | Katup Pneumatik Tuas Tangan 5/2 5/3 Arah untuk Debug Manual & Penghenti Keamanan

1. Ikhtisar Produk & Struktur Inti

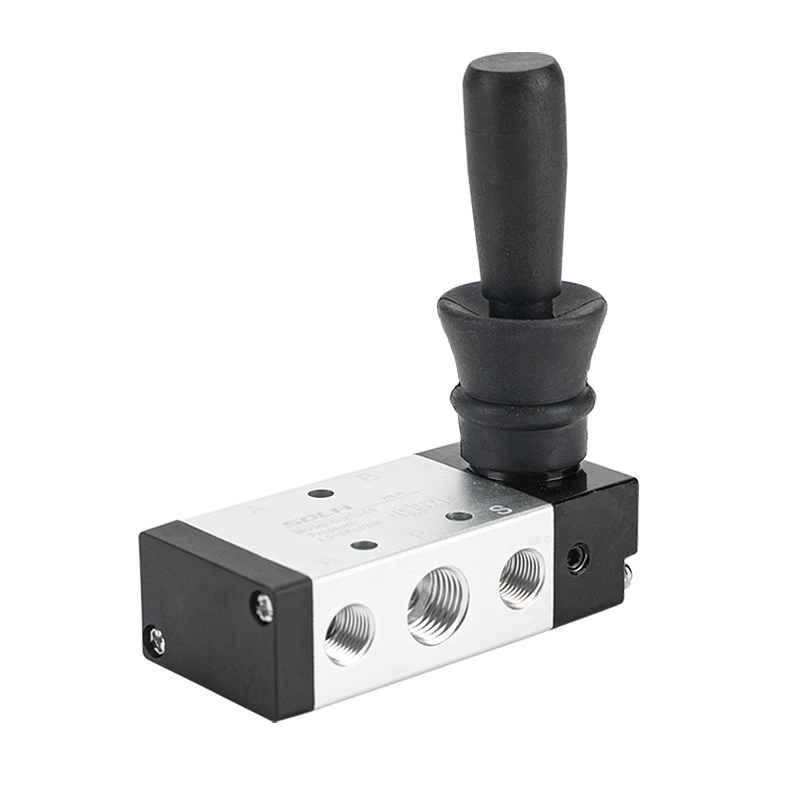

     Seri SOLH 4H adalah standar AirTACKatup kontrol arah tuas manual 5/2 arah & 5/3 arah, juga dikenal sebagai katup spul yang dioperasikan dengan tangan. Ini mengganti sirkuit pneumatik murni dengan pengoperasian tuas manual tanpa sinyal kontrol listrik atau pneumatik. Banyak digunakan untuk debugging manual peralatan, penghentian keselamatan darurat, dan kontrol jog silinder, ia dilengkapi dengan struktur spool presisi dan bodi paduan aluminium tahan lama dengan mode posisi ganda reset pegas dan penguncian bola baja. Dapat dipertukarkan sepenuhnya dengan katup solenoid 4V dan katup pneumatik 4A, ini adalah komponen kontrol manual universal untuk sistem pneumatik standar.

  1.1 Definisi Antarmuka 5-Port Standar

     • Pelabuhan P: Port masuk udara bertekanan utama

     • Port Kerja A/B: Port keluaran ganda untuk menghubungkan silinder kerja ganda untuk mengontrol gerakan ekstensi dan retraksi

     • Port Pembuangan R/S: Port pembuangan pelepas tekanan, kompatibel dengan pemasangan knalpot standar untuk pengurangan kebisingan

     • Modus Berkendara: Operasi pengalih tuas manual lurus

     • Fitur Struktural: Jenis spool presisi tinggi, bodi paduan aluminium berkekuatan tinggi, pengaturan posisi pegas / bola baja untuk pengoperasian yang stabil

2. Katup Tuas Manual 5/2 Arah (Dua Posisi)

  2.1 Tipe Reset Manual Pegas (4H210/310/410)

     • Prinsip Kerja: Alihkan tuas untuk membalikkan sirkuit udara; tuas secara otomatis diatur ulang dengan gaya pegas setelah melepaskan tangan.

     • Karakteristik Inti: Reset instan dengan pelepasan tangan, kinerja anti-salah operasi yang sangat baik, dan keamanan operasional yang tinggi.

     • Model Khas: 4H210-08 (port G1/4, katup manual reset pegas 5/2 arah)

  2.2 Tipe Penguncian Manual (4H210L/310L)

     • Prinsip Kerja: Dilengkapi dengan struktur pengunci otomatis tuas. Katup mempertahankan posisi terbalik setelah beralih dan memerlukan pengaturan ulang manual untuk kembali.

     • Karakteristik Inti: Penempatan yang stabil dan penahan posisi jangka panjang, secara efektif mencegah sentuhan dan kesalahan pengoperasian yang tidak disengaja, cocok untuk kondisi kerja jangka panjang.

     • Model Khas: 4H210L-08 (port G1/4, katup manual penguncian 5/2 arah)

3. Katup Tuas Manual 5/3 Arah (Tiga Posisi)

  Katup manual 4H230/330/430 seri 5/3 arah mengadopsi desain pemosisian bola baja stabil ganda, dengan tiga fungsi posisi tengah profesional untuk memenuhi persyaratan kontrol pneumatik tingkat lanjut.

     • Pusat Tertutup (Tipe C): Tertutup penuh pada posisi tengah. Mewujudkan penguncian silinder, penahan tekanan, dan perlindungan anti jatuh untuk stasiun gantung dan vertikal.Model Khas: 4H230C-08

     • Pusat Pembuangan (Tipe E): Port kerja A/B berkomunikasi dengan port pembuangan di posisi tengah. Sistem melepaskan tekanan sepenuhnya, memungkinkan silinder mengambang bebas, debugging peralatan manual, dan perlindungan keselamatan.Model Khas: 4H230E-08

     • Pusat Tekanan (Tipe P): Saluran masuk udara P berkomunikasi dengan port A/B di posisi tengah, mengubah silinder kerja ganda menjadi keluaran kerja tunggal untuk penjepitan sinkron dan kontrol keseimbangan gaya.Model Khas: 4H230P-08

4. Aturan Pengkodean Model Standar & Model Umum

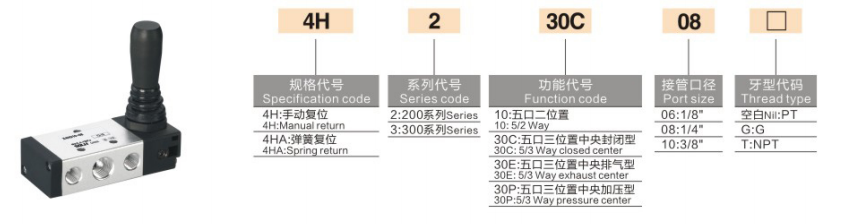

 1. Logika Pengkodean: 4H [Kode Ukuran] [Kode Fungsi] - [Ukuran Port]

  2. Model Umum Arus Utama

     • 4 jam210-08: Reset pegas 5/2 arah, katup manual universal port G1/4

     • 4 jam210L-08: Tipe penahan posisi jangka panjang yang mengunci sendiri 5/2 arah

     • 4 jam230C-08: Pusat tertutup 5/3 arah, model penahan & penguncian tekanan silinder

     • 4 jam310-10: Reset pegas 5/2 arah, katup kontrol manual aliran besar G3/8

5. Parameter Teknis Inti Universal

6. Keunggulan Produk Inti

     • Kinerja Keamanan Tahan Ledakan Manual Murni: Tidak diperlukan komponen listrik dan catu daya, tidak ada risiko percikan api. Sangat cocok untuk debugging peralatan, operasi penghentian darurat, dan kontrol manual di lingkungan yang mudah terbakar, meledak, dan berdebu.

     • Mode Pemosisian Ganda untuk Skenario Penuh: Tipe reset pegas untuk reset keamanan instan dan anti-salah operasi; tipe penguncian untuk penahan posisi stabil jangka panjang, mencakup joging jangka pendek dan kondisi kerja jangka panjang.

     • Fungsi Tengah Tiga Posisi Serbaguna: Dilengkapi dengan tiga mode tengah C/E/P untuk mewujudkan penguncian silinder & penahan tekanan, pelepas tekanan keamanan sistem, dan kontrol keseimbangan penjepitan sinkron.

     • Instalasi Fleksibel & Universal: Mendukung pemasangan panel dan pemasangan dasar dengan pemasangan tetap multi-sudut. Sepenuhnya universal dan dapat dipertukarkan dengan katup kontrol listrik 4V dan katup kontrol pneumatik 4A dalam dimensi pemasangan.

     • Pengoperasian yang Stabil & Tahan Lama: Pencocokan spool yang presisi dan struktur posisi bola baja memastikan sensasi tangan yang jernih, pembalikan yang tajam, gesekan rendah, dan masa pakai yang lama.

7. Skenario Aplikasi Khas

     • Debugging manual, pengoperasian jog, dan kontrol keselamatan pemeliharaan silinder kerja ganda

     • Interlock pintu pengaman dan sirkuit pneumatik penghentian darurat, kontrol manual untuk zona tahan ledakan

     • Kontrol pembalikan manual untuk peralatan non-listrik dan jalur produksi otomatis

     • Penggantian dan debugging di tempat katup elektromagnetik 4V dan katup pneumatik 4A untuk peralihan mode kontrol listrik/pneumatik/manual yang fleksibel

Ringkasan Satu Kalimat

     Seri SOLH 4H adalah katup tuas manual universal 5/2 & 5/3 arah dengan pengaturan ulang/penguncian posisi ganda dan tiga fungsi tengah C/E/P. Menampilkan operasi keselamatan manual murni dan kemampuan pertukaran penuh 4V/4A, ini adalah katup standar yang dioperasikan dengan tangan untuk debugging manual sistem pneumatik dan kontrol penghentian darurat keselamatan.
