Seri Komponen Pneumatik

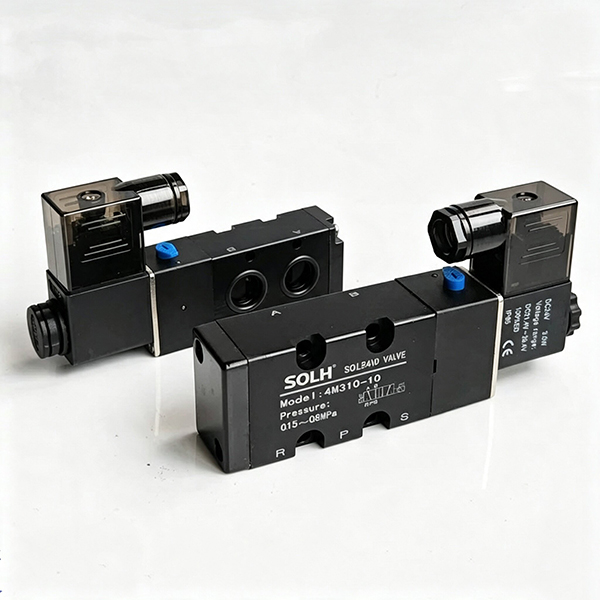

Katup solenoid 5/2 arah tipe pelat seri SOLH 4M secara ketat mematuhi standar pemasangan NAMUR internasional, dibuat khusus untuk perakitan langsung ke aktuator pneumatik yang menggerakkan katup bola dan katup kupu-kupu. Basis bawah yang terintegrasi dilengkapi dengan saluran udara P, A, B, R1 dan R2 yang sudah tertanam sebelumnya, memungkinkan docking yang mulus dengan rongga udara aktuator tanpa pipa eksternal untuk port kerja A/B. Tata letak yang disederhanakan ini secara drastis mengurangi beban kerja tata letak pipa dan potensi titik kebocoran udara dibandingkan dengan katup solenoid seri 4V yang terhubung ke tabung konvensional. Jajaran produk ini mengadopsi konstruksi spul pilot internal dengan pengoperasian bebas oli, ditawarkan dalam konfigurasi pengaturan ulang pegas koil tunggal (4M×10) dan memori pengunci koil ganda (4M×20) yang mencakup tiga tingkatan ukuran: 4M100, mainstream 4M200, dan aliran tinggi 4M300. Varian kontrol listrik tunggal secara otomatis diatur ulang di bawah tegangan pegas setelah daya diputus untuk skenario pengaturan ulang yang aman dari kegagalan, sementara versi kontrol listrik ganda mempertahankan posisi peralihannya secara stabil setelah pemadaman listrik untuk mempertahankan status pembukaan/penutupan katup untuk penguncian pipa jangka panjang. Setiap unit dilengkapi dengan tombol pengesampingan manual yang dipasang di samping untuk memudahkan pengujian pengujian dan pemeliharaan offline. Kumparan mendukung voltase AC/DC global yang banyak digunakan dengan perlindungan masuknya debu dan kedap air IP65, cocok untuk kondisi kerja yang ketat dalam pengolahan air, jaringan pipa kimia, dan peralihan cairan industri umum. Seri ini secara dimensional kompatibel dengan basis manifold yang digunakan bersama dengan seri 4V yang setara, mendukung pemasangan aktuator mandiri atau perakitan pulau katup terpusat melalui manifold multi-stasiun. Dengan antarmuka NAMUR standar bersertifikat, dapat dipertukarkan dengan seri Airtac 4M mainstream, ia berfungsi sebagai komponen kontrol khusus yang cocok untuk pengaturan on-off otomatis aktuator bola pneumatik dan katup kupu-kupu.

Katup solenoid kompak yang dioperasikan pilot SOLH 7V mencakup varian lengkap 5/2 dan 5/3 arah, mencakup pegas koil tunggal, kait koil ganda, dan tiga fungsi tengah: tertutup tengah, pembuangan tengah, suplai tekanan tengah. Katup ini mengadopsi desain saluran pembuangan internal terpusat yang terintegrasi dengan kapasitas aliran sekitar 30% lebih tinggi dibandingkan katup seri 4V tradisional, dengan respons peralihan ≤50ms dan frekuensi pengoperasian maksimum hingga 5 Hz. Kumparan daya ultra-rendah menghasilkan lebih sedikit panas untuk pemberian energi terus menerus, dengan konsumsi daya DC 0,7W dan AC 1,1VA. Jajaran produk ukuran penuh dari M5 hingga 3/8" ditawarkan, mendukung port ulir standar dan fitting cepat push-in. Katup dapat dipasang secara terpisah atau ditumpuk pada manifold aluminium multi-stasiun untuk menghemat ruang kabinet dan menyederhanakan perpipaan udara utama. Tekanan pengoperasian berkisar 0,15~0,8 MPa dengan suhu kerja -20℃~70℃. Badan katup aluminium die-cast memberikan masa pakai penyegelan yang lama, banyak digunakan untuk peralihan arah silinder dan kontrol pneumatik terpusat pada semua jalur produksi otomatis.

Katup solenoid 5 port yang dioperasikan pilot seri SOLH SY sepenuhnya dapat dipertukarkan dengan katup SMC yang serasi, termasuk model SY3000 mini, SY5000 medium mainstream, SY7000 large, dan SY9000 ekstra besar. Ini menyediakan opsi sirkuit lengkap: 5/2 koil tunggal/ganda dan 5/3 tiga posisi dengan fungsi tertutup tengah, knalpot tengah & pasokan tekanan tengah. Kumparan standar 0,35W dan kumparan hemat energi daya ultra-rendah 0,1W opsional menghasilkan sedikit panas untuk pemberian energi terus menerus. Versi percontohan internal bekerja pada 0,1~0,7 MPa, sedangkan varian percontohan eksternal mendukung lingkungan vakum -100kPa. Spool yang tertutup celah mencapai hingga 200 juta siklus peralihan. Port udara disusun di samping, atas dan bawah untuk perutean pipa yang fleksibel. Katup mengadopsi desain snap plug-in yang kompatibel dengan pulau katup manifold SS5Y, memungkinkan pemeliharaan katup tunggal tanpa membongkar seluruh bank, dengan konektor konektor IP65 dan peringkat dasar manifold IP67. Pelari internal yang dioptimalkan menghasilkan aliran sekitar 80% lebih tinggi dibandingkan katup lama, dan jaring filter pilot bawaan mencegah spul tersangkut debu. Banyak digunakan untuk peralihan arah silinder dan kontrol pneumatik terpusat dalam semikonduktor, pengelasan otomotif, pengemasan dan peralatan otomasi medis.

Katup solenoid fluida SOLH 2S seri 2/2 arah yang biasanya tertutup mencakup dua jalur penuh: model lubang kecil kerja langsung model 030/050 dan varian lubang besar 150~500 yang dioperasikan pilot, untuk kontrol on-off otomatis air bersih, udara bertekanan, cairan pendingin pemotongan, oli pelumas, dan saluran pipa cairan yang bersifat korosif lemah. Versi kerja langsung memungkinkan penyalaan tanpa tekanan tanpa batas tekanan diferensial minimum, dilengkapi ukuran ringkas, orientasi pemasangan universal, dan peralihan cepat milidetik, ideal untuk aplikasi aliran mikro bertekanan rendah seperti pendinginan peralatan mesin satu titik, cabang udara/air mikro 3C, dan peralatan pembersih mini. Tipe yang dioperasikan dengan pilot memerlukan perbedaan tekanan minimal 0,05MPa untuk pembukaan penuh, menghasilkan aliran ultra-besar dengan kumparan panas rendah berwatt rendah, cocok untuk header saluran kompresor udara, saluran air semprotan utama, dan saluran pipa pengolahan air sirkulasi aliran tinggi. Segel karet nitril NBR standar dilengkapi, dengan segel kelas makanan EPDM tahan asam & air panas opsional. Standar ulir multi internasional (PT/G/NPT) dan voltase koil universal global (DC12/24V, AC24/110/220V) tersedia, didukung oleh opsi konektor DIN dan kabel timah. Kumparan tahan panas memungkinkan pemberian energi terus menerus dalam jangka panjang. Panduan pemilihan: tipe kerja langsung untuk pipa dengan tekanan statis di bawah 0,05MPa dan aliran cabang kecil; versi yang dioperasikan pilot untuk header utama G1/2 dan di atasnya dengan tekanan tinggi yang stabil & aliran sirkulasi yang besar. Segel EPDM wajib untuk air panas dan media cairan food grade.

Katup solenoid fluida 2/2 arah seri SOLH 2W yang biasanya tertutup dengan bodi kuningan padat mencakup model lubang kecil yang bekerja langsung dengan model 030/050 dan varian 150~500 yang dioperasikan pilot dengan lubang besar, dirancang untuk kontrol on-off otomatis air bersih, udara bertekanan, cairan pendingin pemotongan, oli pelumas, dan saluran pipa fluida yang bersifat korosif lemah. Versi aksi langsung mewujudkan pengaktifan tekanan diferensial nol tanpa batas tekanan kerja minimum, memiliki fitur ukuran ringkas, orientasi pemasangan universal, dan peralihan frekuensi tinggi milidetik, ideal untuk cabang aliran mikro bertekanan rendah, sirkuit air tambahan vakum, dan pendinginan satu titik untuk peralatan mesin kecil. Tipe yang dioperasikan pilot memerlukan tekanan diferensial awal minimum 0,05MPa, menghasilkan aliran ultra-besar dengan kumparan kenaikan suhu rendah berdaya rendah, cocok untuk saluran pembuangan utama kompresor udara, sirkuit air semprotan utama perakitan umum, dan pipa sirkulasi aliran tinggi untuk sistem pengolahan air. Segel karet nitril NBR standar dilengkapi, dengan segel food-grade EPDM tahan panas & asam opsional. Tersedia berbagai standar ulir internasional (PT/G/NPT) dan voltase koil rentang penuh (DC12/24V, AC24/110/220V), didukung oleh soket konektor DIN untuk kabel kabinet dan kabel tahan air IP65 untuk peralatan luar ruangan yang lembap. Kumparan tahan panas memungkinkan pemberian energi terus menerus 24 jam tanpa kelelahan. Pedoman pemilihan: pilih tipe kerja langsung untuk pipa dengan tekanan statis di bawah 0,05MPa dan aliran titik tunggal mikro; pilih varian yang dioperasikan pilot untuk header utama G1/2 dan di atasnya dengan sirkulasi besar bertekanan tinggi yang stabil. Segel EPDM wajib untuk air panas, air murni, dan media cairan food grade.

Silinder standar tie rod ringan SOLH MBB adalah model ringan yang ditingkatkan, 10% lebih ringan dari seri MB tradisional dan sepenuhnya mematuhi standar ISO15552 untuk penggantian langsung silinder tie rod impor. Dilengkapi bantalan udara ujung ganda yang dapat disesuaikan dan penutup ujung persegi, ini memastikan kekakuan tinggi, kebisingan rendah, dan pengoperasian bebas oli yang stabil, cocok untuk kondisi kerja beban sedang dan frekuensi tinggi. Ini mencakup berbagai varian dan beragam opsi pemasangan, banyak digunakan dalam peralatan pengangkut dan mesin otomasi umum. Dengan produksi massal yang matang dan stok yang cukup, produk ini mendukung pasokan batch dan ekspor yang stabil di seluruh dunia.

Silinder profil bebas batang pengikat SOLH SAI mematuhi standar ISO15552, dimensinya dapat dipertukarkan dengan seri FESTO DNC dan SE. Mengadopsi tong aluminium terintegrasi berbentuk M, dilengkapi dengan bantalan udara ujung ganda yang dapat disesuaikan & bantalan elastis PPV serta alur sensor dua sisi. Varian lengkap mencakup batang tunggal, batang ganda, silinder yang dapat disesuaikan langkahnya, dapat dikunci, dan terintegrasi katup SAIF. Mendukung pengoperasian bebas oli dengan tekanan start rendah. Ukuran lubang φ32~200mm, goresan khusus hingga 2000mm, dan berbagai opsi pemasangan ISO. Banyak digunakan dalam mesin pengemasan, konveyor dan otomatisasi peralatan mesin. Produksi massal yang stabil dan stok yang cukup menjadikannya aktuator linier umum yang hemat biaya untuk peralatan otomasi ekspor.

Silinder standar persegi bebas batang pengikat SOLH SE mematuhi standar ISO15552 dan VDMA24562, dapat langsung dipertukarkan dengan seri FESTO DNC dan SMC CP96S. Laras aluminium persegi terintegrasi menghasilkan kekakuan tinggi, dilengkapi dengan bantalan udara ujung ganda yang dapat disesuaikan dan alur sensor 3 sisi untuk pemasangan yang fleksibel. Variannya meliputi batang tunggal, batang ganda, jenis kayuhan yang dapat disesuaikan dan dapat dikunci BSE, cocok untuk beban sedang-berat dan kayuhan panjang pada aplikasi frekuensi tinggi. Laras anodisasi keras mendukung pengoperasian bebas oli dengan berbagai opsi pemasangan, diadopsi secara luas untuk peralatan mesin, pengemasan, dan otomatisasi konveyor. Layanan jangka panjang khusus, stok yang cukup, dan pasokan massal yang stabil untuk produsen otomasi global.

Silinder standar batang pengikat ekonomis SOLH SC mengadopsi empat batang pengikat untuk mengencangkan tutup ujung dengan kekakuan tinggi dan ketahanan benturan, diadopsi secara luas sebagai aktuator pneumatik umum. Ukuran lubang berkisar φ32~250mm, dilengkapi dengan bantalan udara ujung ganda yang dapat disesuaikan untuk mengurangi benturan dan kebisingan. Variannya meliputi batang tunggal, batang ganda SCD, langkah SCJ yang dapat disesuaikan, dan silinder SCL yang dapat dikunci. Cincin magnetik bawaan opsional untuk sakelar magnetik CMSG/DMSG, mendukung pengoperasian bebas oli. Bodi lebih pendek dari silinder profil ISO dengan lubang yang sama dan harga bersaing. Berbagai jenis pemasangan tersedia untuk mendorong, menangani, dan memposisikan pada konveyor, pengemasan, dan jalur perakitan. Stok yang cukup mendukung pesanan ekspor massal.
