Seri Komponen Pneumatik

Katup si kecil mekanis sedang SOLH VM2 (VM200) sepenuhnya dapat dipertukarkan dengan model SMC yang cocok. Menampilkan konstruksi si kecil sedang dengan koefisien aliran Cv=0,87, kapasitas alirannya sekitar 8 kali lebih tinggi dari seri mini VM1, dilengkapi dengan port Rc1/4 standar dan ulir NPT/G1/4 opsional. Ia bekerja di bawah 0~1,0MPa dan tidak kompatibel dengan vakum, mengadopsi segel poppet tahan aus bebas pelumasan dan bodi logam yang kuat. Tersedia tata letak perpipaan port samping dan port bawah, didukung oleh jajaran lengkap aktuator yang dapat diganti: roller POM standar / tuas roller tahan abrasi baja keras, roller anti-pantulan satu arah, pendorong lurus, tombol tekan datar, kepala penghenti darurat jamur kuning, tombol indikator hijau, dan kenop engsel yang dapat dikunci. Varian roller baja yang diperkeras cocok dengan lini produksi tugas berat dengan keausan tinggi. Banyak digunakan untuk deteksi batas langkah silinder & meja geser, commissioning jog manual peralatan, peralihan udara perlengkapan jig, dan interlock darurat keselamatan, ini berfungsi sebagai katup pemicu udara mekanis utama untuk pengemasan, tekstil, percetakan, dan jalur produksi otomasi umum.

Katup mekanis si kecil 3-port sedang SOLH VM4 (VM400) sepenuhnya dapat dipertukarkan dengan model SMC yang setara, diposisikan di antara seri VM1 mini dan VM2 aliran tinggi. Keunggulan intinya terletak pada kompatibilitas dengan rentang tekanan penuh mulai dari vakum -100kPa hingga tekanan positif 1,0MPa, sebuah fitur yang tidak tersedia di VM2. Ini mengadopsi port Rc1/8 standar dengan thread NPT/G1/8 opsional dan kapasitas aliran Cv=0,38, mendukung tata letak perpipaan port samping dan bawah. Dibuat dengan bodi logam padat, tahan benturan 1000m/s² dan getaran berat, cocok untuk jalur produksi tugas berat yang berat, dengan segel poppet tahan debu bebas pelumasan untuk masa pakai yang lama. Satu set lengkap aktuator yang dapat dipertukarkan disediakan: tuas roller baja anti-abrasi standar / yang diperkeras, roller anti-pantulan satu arah, pendorong lurus, tombol berhenti darurat jamur multi-warna, kenop putar posisi 2/3, tombol tekan yang dapat dikunci, dan tuas engsel pengalih. Diterapkan secara luas dalam deteksi batas langkah silinder & meja geser, sirkuit adsorpsi/pelepasan vakum, commissioning jog manual peralatan, interlock darurat keselamatan mesin, dan peralihan perlengkapan jig, ini adalah katup pemicu mekanis medium yang ideal untuk kondisi kerja yang memerlukan kompatibilitas vakum dan ketahanan guncangan yang kuat.

Katup proporsional elektro-pneumatik aliran tinggi SOLH ITV sepenuhnya dapat dipertukarkan dengan model SMC yang setara. Mengadopsi sistem umpan balik tekanan loop tertutup, ia menerima tegangan DC0–10V, sinyal analog arus 4–20mA, dan komunikasi fieldbus opsional termasuk CC-Link, PROFINET, EtherNet/IP untuk mencapai pengaturan tekanan udara jarak jauh tanpa langkah dan presisi tinggi dengan akurasi kontrol FS ±1% dan perlindungan debu & percikan IP65. Tiga seri mencakup rentang aliran yang berbeda: ITV1100 untuk aliran mikro rendah, ITV2100 untuk aliran medium universal, dan ITV3100 untuk aliran deras tinggi hingga 4400 L/mnt ANR, dengan tekanan yang dapat disesuaikan dari 0,005 hingga 0,9 MPa. Mendukung ulir Rc/NPT/G dan fitting push-in, tampilan digital LED internal, dan alarm diagnosis mandiri di bawah catu daya rendah DC24V. Diterapkan secara luas untuk aktuasi silinder lubang besar, kontrol tegangan konstan film & kawat, proses presisi semikonduktor & optik, penyaluran & pelapisan otomatis, peralihan tekanan multi-tahap untuk peralatan pengelasan dan memukau, menggantikan beberapa regulator manual untuk mewujudkan kontrol tekanan terpusat digital pada jalur produksi otomatis.

Katup periksa inline SOLH XTO674 dan INA14 berbagi platform struktural yang sama dengan tekanan retak sangat rendah 0,01MPa, kompatibel dengan udara bertekanan dan air bersih untuk perlindungan anti-aliran balik dalam pipa fluida vakum dan tekanan rendah. XTO674 adalah versi kriogenik berbahan kuningan yang bekerja hingga -30℃; Seri standar INA14 menyediakan bodi kuningan atau baja tahan karat SUS304, dilengkapi dengan segel NBR standar ditambah FKM tahan oli & suhu tinggi opsional serta segel CR tahan cuaca. Desain ulir inline yang ringkas dengan tanda panah aliran dapat langsung dipasang di pipa tanpa braket tambahan, secara efektif mencegah hilangnya vakum dan membalikkan aliran udara saat dipasang di antara generator vakum dan cangkir hisap. Kedua seri ini memiliki dimensi keseluruhan dan ukuran ulir yang identik untuk pertukaran medan langsung tanpa modifikasi pipa, diterapkan secara luas pada peralatan kriogenik, jalur produksi vakum, sirkuit fluida suhu tinggi tahan korosi, serta pipa pneumatik & air umum untuk retensi tekanan satu arah dan pencegahan aliran balik.

Ejektor vakum venturi multi-tahap SOLH ZL112 sepenuhnya dapat dipertukarkan dengan model SMC yang setara, dilengkapi dengan nosel standar Φ1.2. Struktur multi-tahapnya yang hemat energi menghasilkan vakum stabil sebesar -88~-92kPa sekaligus mengurangi konsumsi udara lebih dari 40% dibandingkan ejektor satu tahap. Mengadopsi desain modular yang sangat terintegrasi, ia menawarkan katup suplai/pelepas ganda K1 untuk penghisapan & penghembus otomatis serta varian katup suplai tunggal K2 yang hemat biaya. Peredam internal membatasi kebisingan pengoperasian di bawah 70dB(A); tersedia dua model knalpot: tipe knalpot terintegrasi standar dan knalpot port terpusat P untuk aliran tinggi. Aksesori opsional mencakup pengukur vakum mekanis analog dan sakelar tekanan vakum digital dengan saluran tunggal/ganda NPN/PNP dan keluaran sinyal analog tegangan/arus, ditambah beragam konektor steker, tegangan koil, dan kenop penyesuaian manual. Bebas komponen bergerak internal untuk pengoperasian berkelanjutan yang bebas perawatan, dapat dipasang langsung pada efektor ujung robot untuk mempersingkat waktu respons vakum, diterapkan secara luas pada penanganan multi-suction cup pada panel kaca 3C, lembaran logam, bahan kemasan & pencetakan, serta benda kerja berpori yang memerlukan adsorpsi vakum aliran tinggi yang stabil.

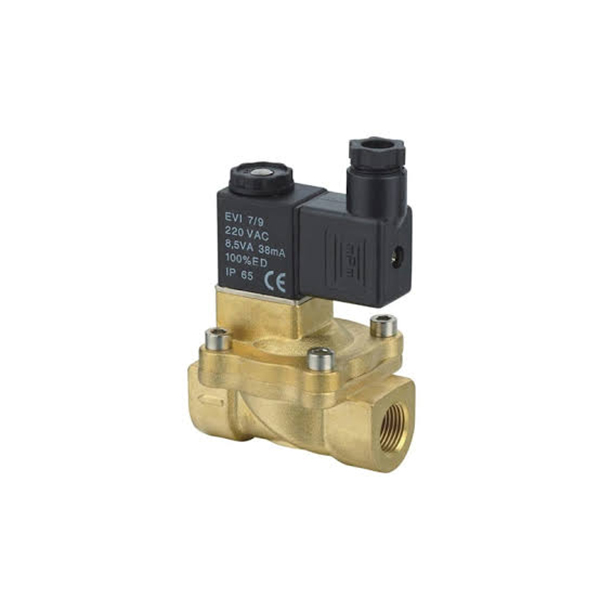

Versi 1｜ Salinan Panjang Halaman Produk Resmi (berfokus pada SEO, ~290 kata untuk halaman detail situs web independen) Katup solenoid cairan kuningan 2/2 arah seri SOLH 2V adalah katup on-off elektromagnetik serbaguna yang dirancang untuk kontrol universal udara bertekanan, air industri, dan oli pelumas, tersedia dalam dua konfigurasi struktural matang: varian 2V025 kerja langsung dan yang dioperasikan pilot diafragma 2V130 & 2V250. Dibangun dengan badan katup kuningan kokoh yang dipadukan dengan elemen penyegelan berkinerja tinggi, jajaran produk ini memberikan kinerja peralihan yang andal yang mencakup penyalaan tanpa tekanan dan regulasi pipa aliran tinggi. Model kerja langsung 2V025 yang ringkas mengadopsi struktur penggerak elektromagnetik langsung yang memungkinkan pembukaan normal pada perbedaan tekanan nol 0MPa. Dilengkapi dengan segel karet fluor VITON yang tahan aus, tahan terhadap media korosif yang lemah dan beradaptasi secara sempurna pada saluran pipa bertekanan rendah, loop vakum, serta peralatan penyemprotan & pendinginan aliran mikro. 2V130 dan 2V250 yang dioperasikan pilot mengandalkan perbedaan tekanan sedang untuk menggerakkan diafragma, menampilkan kapasitas aliran besar yang luar biasa dan konsumsi daya koil yang rendah; mereka memerlukan tekanan awal minimum 0,05MPa dan menggunakan segel karet nitril NBR yang ideal untuk pipa air konvensional dan udara bertekanan. Semua versi mengadopsi kumparan berinsulasi Kelas B dengan perlindungan masuknya IP65 dan respons peralihan cepat dalam 0,05 detik. Berbagai pilihan kabel (soket DIN, kabel terbang, soket lampu indikator) dan spesifikasi ulir berlimpah mulai dari G1/8 hingga G1 inci mendukung pemasangan di lapangan yang fleksibel. Banyak digunakan dalam kontrol vakum, sirkuit air pendingin peralatan, pengumpanan air otomatis boiler, pemasukan air kompresor udara, dan pemutusan pipa gas-cair utama, seri SOLH 2V menawarkan solusi peralihan cairan umum yang ekonomis dan stabil untuk sirkuit cairan otomasi industri spektrum penuh.

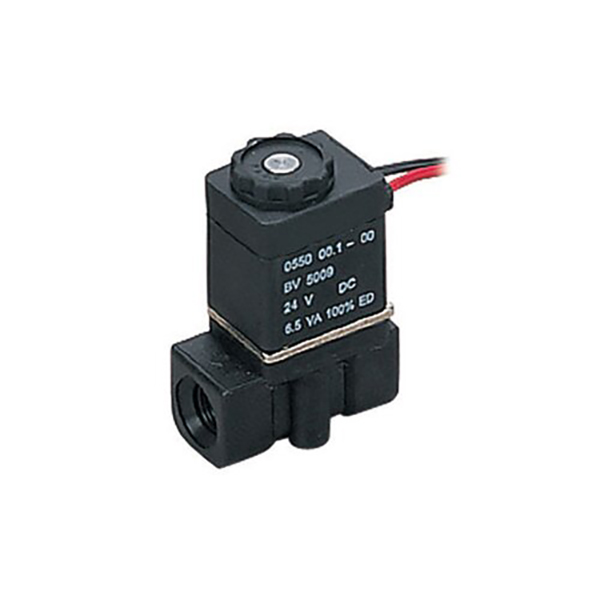

Katup solenoid kerja langsung mini 2/2 arah seri SOLH 2P mengadopsi badan katup plastik rekayasa nilon PA66 berkekuatan tinggi, dirancang khusus untuk peralihan otomatis aliran kecil berbiaya rendah dari udara bertekanan, air bersih, dan minyak pelumas dengan viskositas rendah. Menampilkan kinerja startup tanpa tekanan yang asli, katup dapat terbuka secara normal di bawah perbedaan tekanan 0MPa, secara efektif memutus ketergantungan tekanan pada katup solenoid yang dioperasikan pilot. Seri ini mengadopsi struktur penggerak elektromagnetik langsung yang matang. Dalam status mati, pegas penyetel internal menekan inti katup dengan kuat untuk mempertahankan keadaan tertutup penuh; ketika diberi energi, tarikan elektromagnetik mengangkat inti katup dengan cepat untuk mengalirkan pipa, dengan seluruh aksi peralihan selesai dalam 0,05 detik untuk respons ultra-cepat. Konfigurasi standar menggunakan segel karet fluoro VITON yang tahan aus dengan ketahanan luar biasa terhadap minyak, air, dan media korosif ringan; Penyegelan karet nitril NBR tersedia sebagai pengganti opsional sesuai dengan kondisi kerja. Kumparan mencapai tingkat perlindungan tahan debu dan kedap air IP65 dengan insulasi Kelas B, mampu beroperasi terus-menerus secara stabil di lingkungan bengkel yang lembab. Dengan lubang aliran tetap φ2,5 mm dan nilai CV 0,23, tersedia dua spesifikasi ulir utama G1/8 dan G1/4, dipasangkan dengan beragam opsi kabel termasuk soket DIN standar, kabel terbang, dan soket lampu indikator, serta opsi tegangan AC/DC universal untuk memenuhi permintaan pencocokan global. Garis kompak yang ringan cocok untuk pemasangan di dalam modul peralatan kompak. Hal ini banyak digunakan dalam kontrol sumber udara generator vakum, peralihan pasokan udara silinder kecil, peralatan loop air pendingin mikro, penyemprotan otomatis, drainase otomatis kompresor udara dan sistem pelembapan kecil, berfungsi sebagai alternatif kontrol cairan miniatur yang hemat biaya untuk katup seri kuningan 2V.

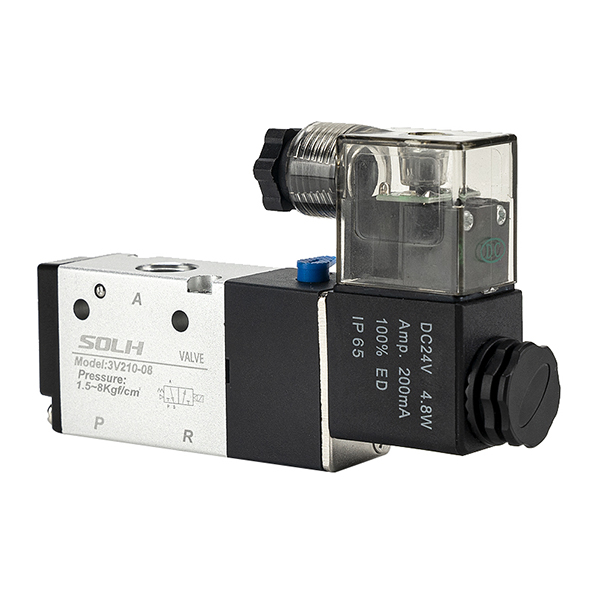

Katup kontrol arah solenoid pneumatik 3/2 arah seri SOLH 3V dirancang dengan struktur kerja langsung dan yang dioperasikan pilot, dibuat khusus untuk menggerakkan silinder balik pegas kerja tunggal dan mengganti sirkuit pneumatik vakum. Tersedia dalam konfigurasi Biasanya Tertutup (NC) dan Biasanya Terbuka (NO), seri ini mengadopsi badan katup paduan aluminium ringan berkekuatan tinggi dengan tata letak yang ringkas, respons cepat, dan tingkat perlindungan tahan debu & tahan air IP65, bertindak sebagai komponen kontrol inti standar untuk sistem otomasi pneumatik kecil dan menengah. Tata letak port mengikuti standar industri universal: P untuk saluran masuk udara utama, A untuk port kerja eksekusi yang menghubungkan silinder atau pengisap vakum, R untuk port pembuangan yang dilengkapi dengan peredam suara untuk mengurangi kebisingan operasional. Varian 3V1 dan 3V2 yang bekerja langsung mendukung startup tanpa tekanan yang andal dalam 0~0,8 MPa dengan respons peralihan di bawah 0,05 detik, sangat cocok untuk jaringan pipa gas bertekanan rendah dan skenario kontrol vakum bertekanan negatif. Seri 3V100/3V200/3V300 yang dioperasikan pilot memiliki kapasitas aliran yang lebih besar dan konsumsi daya koil yang lebih rendah, memerlukan tekanan masuk minimum 0,15 MPa untuk peralihan yang stabil guna memenuhi loop pneumatik konvensional aliran tinggi. Dilengkapi dengan tombol pengesampingan manual bergaya bidal untuk memudahkan proses debug di lokasi selama pemasangan dan pemeliharaan, seluruh seri mendukung pengoperasian bebas oli dengan kinerja penyegelan yang stabil. Beberapa spesifikasi ulir termasuk M5, G1/8, G1/4 dan G3/8 bersifat opsional, dipasangkan dengan tegangan AC & DC global arus utama dan dua mode pengkabelan soket DIN dan kabel terbang. Ini dapat langsung menggantikan katup pilot udara 3A tradisional dan katup tarik tangan 3L tanpa modifikasi struktural, digunakan secara luas dalam mekanisme jacking penjepit benda kerja, peralihan adsorpsi vakum, perlindungan interlock pneumatik, dan kontrol inching pada aktuator kecil.

Katup kontrol arah pneumatik yang dioperasikan pilot seri SOLH 4V adalah komponen pneumatik industri utama yang mencakup konfigurasi dua posisi 5/2 arah dan tiga posisi 5/3 arah, yang dioptimalkan secara khusus untuk menggerakkan gerakan bolak-balik, pemosisian langkah tengah, dan retensi tekanan silinder pneumatik kerja ganda. Mengadopsi inti katup spool presisi tinggi dan struktur aktuasi pilot internal, seri ini memiliki ketahanan gesekan yang rendah, aksi peralihan yang sensitif, dan konsumsi daya koil yang rendah, digunakan secara luas di jalur perakitan otomatis, mesin pengemasan, perlengkapan pemosisian, dan sistem transmisi pneumatik umum. Tata letak lima port mematuhi standar industri universal: P berfungsi sebagai saluran masuk pasokan udara utama; A dan B adalah dua port eksekusi yang terhubung ke ruang depan dan belakang silinder kerja ganda untuk mengontrol ekstensi dan retraksi; R dan S adalah port knalpot yang dikonfigurasi dengan peredam suara untuk mengurangi kebisingan saat berjalan. Tipe 5/2 arah meliputi varian kendali elektrik koil tunggal dan varian kendali elektrik koil ganda. Katup kontrol listrik tunggal mengandalkan penyetelan ulang pegas untuk kembali secara otomatis saat listrik padam, ideal untuk tindakan bolak-balik konvensional dan aplikasi penyetelan ulang keselamatan. Katup kontrol listrik ganda memiliki memori posisi tanpa pegas, mengunci posisi silinder saat ini secara stabil setelah dimatikan untuk penentuan posisi dan penahan tekanan dalam waktu lama. Versi tiga posisi 5/3 arah menyediakan tiga mode netral opsional: pusat tertutup (Tipe C) mengunci semua port untuk penguncian suspensi silinder dan perlindungan anti-jatuh; pusat pembuangan (Tipe E) menghubungkan port A/B ke saluran pembuangan untuk menghilangkan tekanan dan mengambang bebas selama pengoperasian manual; pusat tekanan (Tipe P) mengalirkan udara bertekanan ke kedua port kerja untuk penjepitan seimbang dua arah. Spesifikasi yang tersedia berkisar dari 4V110 hingga 4V410 dengan ukuran ulir M5, G1/8, G1/4, G3/8 dan G1/2. Dilengkapi dengan kumparan tahan debu dan kedap air IP65 yang mendukung tegangan AC dan DC arus utama, seluruh seri mendukung pengoperasian bebas oli dan dilengkapi dengan tombol penggantian manual untuk kemudahan pengujian dan pemeliharaan di lokasi. Ini adalah katup pengarah standar universal untuk otomasi pneumatik industri arus utama.
