Katup Solenoid Cairan Seri 2S 2/2 Arah (Bertindak Langsung + Dioperasikan Pilot)

Merek:SOLH oleh Teknologi Richge

Ikhtisar Produk

  1. Seri SOLH 2S adalah katup solenoid penutup cairan 2/2 arah yang biasanya tertutup, dibagi menjadi dua lini produk penuh:

     -- Direct-Acting 2S (seri lubang kecil 030/050)

     -- 2S yang Dioperasikan Pilot (seri lubang besar 150~500)

  2. Dirancang untuk kontrol hidup/mati otomatis air bersih, udara bertekanan, oli pelumas, cairan pemotongan pendingin, dan saluran pipa cairan korosif lemah. Struktur terintegrasi yang kompak dengan penyegelan anti bocor; kumparan mendukung energi berkelanjutan jangka panjang.

     - Tipe kerja langsung: Pembukaan penuh di bawah tekanan diferensial nol 0MPa, ideal untuk cabang cairan mikro bertekanan rendah

     -- Tipe yang dioperasikan pilot: Lubang besar & kapasitas aliran tinggi untuk pipa suplai utama dengan ukuran pipa besar

  3. Sangat cocok dengan sirkuit pendingin peralatan mesin, saluran semprotan pembersih, sistem pembuangan kompresor udara, peralatan pengolahan air, otomatisasi cairan kemasan makanan.

Klasifikasi Lengkap Dua Lini Produk: NC Bertindak Langsung VS NC yang Dioperasikan Pilot

 1. 2S Bertindak Langsung Biasanya Tertutup (Contoh Model: 2S-L030-08)

     - Prinsip Kerja ：Tidak ada ruang udara pilot tambahan; kumparan elektromagnetik langsung menarik batang jangkar untuk membuka/menutup dudukan katup. Terbuka penuh bahkan di bawah tekanan air/udara nol 0MPa。

        * Matikan: Pegas menekan segel untuk memutus cairan pipa sepenuhnya；

        * Power ON: Coil menarik armature ke atas untuk membuka port katup untuk saluran fluida

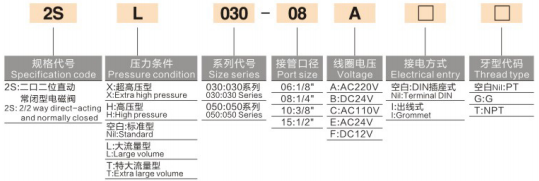

    -- Aturan Pengkodean Model Lengkap：2S - Akhiran Tekanan - Seri Ukuran - Ulir Port - Tegangan Kumparan - Tipe Pengkabelan - Standar Ulir

        * 2S: Katup solenoid NC 2/2 arah kerja langsung

        * Akhiran tingkat tekanan: Blank=Standar / L=Aliran Besar / T=Aliran Ekstra Besar / H=Tekanan Tinggi / X=Tekanan Ekstra Tinggi

        * Seri ukuran: 030 (mini), 050 (sedang kecil)

        * Kode port: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Kode tegangan: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Pengkabelan: Kosong = soket colokan DIN, I = Jenis kabel kawat

        * Benang: Blank=PT benang lancip, G=G paralel BSPP, T=NPT benang Amerika

     -- Keuntungan Inti：

        * Startup tekanan diferensial nol, tidak ada batas tekanan operasi minimum, operasi stabil untuk sirkuit cairan tekanan rendah mikro

        * Bodi ultra-kompak, sudut pemasangan sewenang-wenang tanpa batasan gravitasi

        * Respon cepat milidetik untuk siklus peralihan on-off yang cepat

     -- Skenario Aplikasi：

       Semprotan minyak pendingin alat mesin CNC kecil, semprotan mikro mesin cuci mini, peralatan 3C pemutus udara/air mikro, pasokan air tambahan vakum, pipa cabang kecil (G1/8 ~ G1/2).

  2. Seri 2S yang Dioperasikan Biasanya Tertutup

     - Prinsip Kerja ：Lubang kendali pilot mini bawaan; mengandalkan tekanan pipa sedang untuk mengangkat diafragma/spool utama. Tekanan diferensial minimum 0,05MPa diperlukan untuk pembukaan penuh. Coil hanya mengontrol lubang pembuangan pilot kecil dengan konsumsi daya rendah.

        * Matikan: Lubang pilot tersegel, tekanan hulu menekan segel utama untuk menutup pipa

        * Power ON: Tekanan ruang pilot mengalir, tekanan sedang mengangkat spool utama untuk aliran fluida volume tinggi; ukuran lubang maksimal hingga Φ50 (G2 inci)

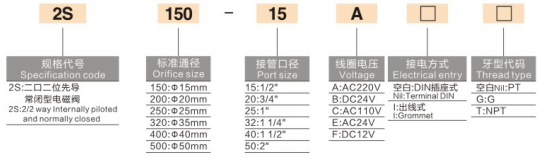

     -- Aturan Pengkodean Model Lengkap：2S - Ukuran Lubang - Ulir Port - Tegangan Kumparan - Tipe Pengkabelan - Standar Ulir

        * 2S: Katup solenoid NC 2/2 arah yang dioperasikan pilot

        * Ukuran bingkai lubang: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Kode port: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Kode tegangan / kabel / ulir sepenuhnya konsisten dengan varian kerja langsung

    -- Keuntungan Inti：

        * Lubang lurus yang besar, laju aliran sangat tinggi, penurunan tekanan pipa minimal untuk saluran pasokan air/udara terpusat di seluruh lini

        * Kumparan kecil dengan watt rendah menggerakkan badan katup lubang besar, pembangkitan panas rendah, cocok untuk pengoperasian terus menerus 24 jam tanpa henti

        * Saluran aliran lebar tidak mudah tersumbat, kompatibel dengan sirkulasi air pendingin industri yang mengandung kotoran kecil yang tersuspensi

     --Skenario Aplikasi：

        Pipa masuk/saluran utama kompresor udara, sirkuit air utama pembersih semprotan jalur perakitan besar, pipa header pengolahan air massal, peralatan stamping yang mendinginkan jalur oli utama, sistem pasokan air industri tugas berat.

Fitur Produk Bersama Universal (Dioperasikan Langsung + Pilot)

  1. Fungsi Standar Biasanya Tertutup (NC) Default Pabrik

     Mati otomatis ketika listrik padam, mencegah cairan meluap dan bocor selama peralatan dimatikan untuk keamanan sistem yang lebih tinggi.

  2. Beberapa Bahan Segel Opsional

     -- Karet nitril NBR standar: Universal untuk air, udara, minyak pelumas

     -- EPDM etilen propilena opsional: Tahan asam/alkali, air panas & cairan bersih food grade khusus

  3. Kumparan Daya Rendah Suhu Tinggi yang Tahan Lama

     Kumparan isolasi tahan panas untuk energi terus menerus yang lama, isolasi stabil anti-bakar; opsi kabel ganda (soket DIN / kabel kawat) untuk tata letak kabinet yang fleksibel.

  4. Standar Benang Multi Internasional untuk Ekspor

     PT British taper, G BSP parallel, NPT American thread opsional, kompatibel dengan otomasi dalam negeri dan jalur produksi luar negeri.

  5. Kustomisasi Bertingkat Tekanan Penuh

     Seri kerja langsung mendukung penyesuaian tekanan standar/aliran besar/tinggi/ekstra tinggi; seri pilot asli yang diberi peringkat untuk tekanan fluida industri standar 0,05~1,0MPa.

  6. Pemasangan Universal Bebas Gravitasi

     Dapat dipasang vertikal, horizontal atau terbalik, sesuai dengan tata letak internal kabinet listrik yang sempit.

Tabel Spesifikasi Teknis Umum Terpadu

Tabel Perbandingan Seleksi Lengkap yang Dioperasikan Langsung VS Pilot

Skenario Aplikasi Khas Tersegmentasi

  1. Rentang Aplikasi NC Bertindak Langsung

     - Injeksi oli pendingin satu titik & semprotan mikro untuk peralatan mesin CNC kecil

     -- Pasokan air tambahan vakum & nyala/mati sirkuit udara mini untuk peralatan otomasi 3C

     - Mesin pembersih ultrasonik kecil, loop kontrol cairan mikro laboratorium

     -- Cabang pemeliharaan peralatan, saklar air/gas satu titik untuk perlengkapan kecil

  2.Rentang Aplikasi NC yang Dioperasikan Pilot

     - Kompresor udara menyelesaikan pembuangan mesin & mematikan saluran pipa udara utama

     -- Kontrol sirkuit air utama untuk peralatan pembersih semprot jalur perakitan besar

     -- Peralatan pengolahan air massal & pipa header pendingin sirkulasi aliran tinggi

     - Pengemasan makanan, peralatan kimia, katup penutup utama cairan berlubang besar

Aturan Penilaian Seleksi Inti

     -- Tekanan statis pipa ＜0,05MPa, pasokan cairan mikro terputus-putus → Harus memilih 2S kerja langsung

     -- Ukuran pipa ≥G1/2, header utama aliran tinggi, tekanan air/udara jangka panjang yang stabil → Pilih 2S yang dioperasikan pilot

     -- Media air panas, food grade, asam lemah/alkali: Cantumkan segel EPDM saat melakukan pemesanan

     -- Pengkabelan terpusat di dalam kabinet kontrol mesin: Prioritaskan jenis kabel soket DIN

     -- Peralatan lembab di luar ruangan: Pilih jenis kawat timah dengan kelenjar kabel tahan air

Solusi Sirkuit Pneumatik & Fluida Lengkap yang Cocok

  1. Sirkuit Cabang Pendingin Kecil

     -- Unit layanan udara AFC → Katup solenoid seri 3V 3/2 → Tabung PU → Katup kerja langsung 2S (kontrol putaran air pendingin)

  2. Rangkaian Header Air Utama Mesin Lengkap

     -- Pipa utama tangki air / kompresor udara → katup lubang besar pilot 2S → jalur cabang semprotan multi-stasiun

  3. Rangkaian Bengkel Cairan Tahan Ledakan

     -- Unit perawatan sumber udara tahan ledakan → Katup 3 arah tahan ledakan 50-VPE + katup pilot 2S koil tahan ledakan khusus

Ringkasan Satu Kalimat

     Katup solenoid fluida SOLH 2S seri 2/2 arah yang biasanya tertutup terbagi menjadi model lubang kecil kerja langsung startup tanpa tekanan dan varian lubang besar yang dioperasikan pilot aliran tinggi berdaya rendah, dengan segel NBR/EPDM opsional, kompatibilitas multi-tegangan multi-benang, banyak digunakan untuk kontrol penghentian air, udara, oli otomatis pada peralatan mesin, saluran cuci, pengolahan air, dan peralatan otomasi pengemasan makanan.
