Katup Solenoid Cairan Seri 2/2 Arah Seri 2W (Bertindak Langsung + Dioperasikan Pilot)

Merek: SOLH oleh Richge Technology

Ikhtisar Produk

     Seri SOLH 2W adalah katup solenoid penutup cairan 2/2 arah industri universal yang biasanya tertutup, dibagi menjadi dua jalur struktural: 2W kerja langsung (seri kecil 030/050) dan 2W yang dioperasikan pilot (seri lubang besar 150~500). Ia melakukan kontrol hidup/mati otomatis untuk air bersih, udara bertekanan, oli pelumas, cairan pemotongan pendingin, dan saluran pipa cairan korosif lemah.

       * Badan katup kuningan dengan penyegelan anti-korosi multi-lapis; opsi ganda tipe langsung pengaktifan tanpa tekanan dan tipe pilot aliran tinggi untuk pemilihan jangkauan penuh

       * Dimensi standar & spesifikasi benang, kompatibel dengan multi-thread PT/G/NPT untuk ekspor global

       * Kumparan tahan suhu rendah mendukung energi berkelanjutan jangka panjang yang stabil

     Sangat cocok dengan peralatan pengolahan air, sirkuit pendingin peralatan mesin, saluran pembersih semprot, saluran pipa kompresor udara, dan sistem otomasi cairan industri penuh.

Klasifikasi Lengkap Dua Lini Produk: NC Bertindak Langsung VS NC yang Dioperasikan Pilot

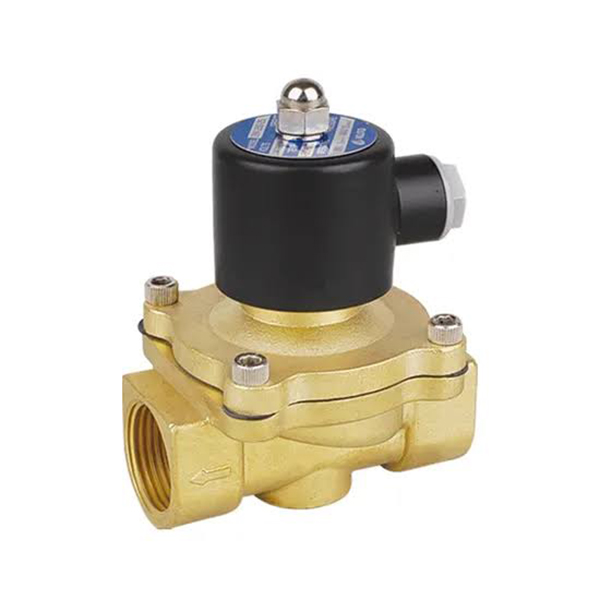

  1. 2W Direct-Acting Biasanya Tertutup (Contoh Model: 2W-L030-08)

     --Prinsip Kerjatolong:Kumparan elektromagnetik secara langsung menggerakkan batang jangkar internal untuk membuka/menutup dudukan katup utama, memungkinkan pembukaan penuh di bawah tekanan sedang nol 0MPa.

        * Matikan: Pegas mengompres paking penyegel untuk memutus cairan pipa sepenuhnya

        * Power ON: Gaya elektromagnetik mengangkat spul untuk mewujudkan sirkulasi cairan dua arah

           Tidak ada ruang pilot tambahan, struktur ultra-sederhana dengan kecepatan respons cepat milidetik.

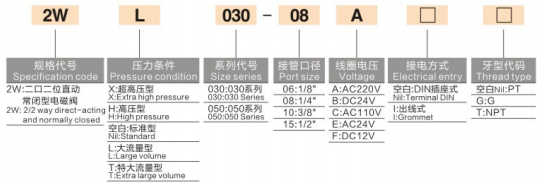

    -- Aturan Pengodean Model Lengkap

     2W - Akhiran Tekanan/Aliran - Seri Ukuran - Ulir Port - Tegangan Kumparan - Tipe Pengkabelan - Standar Ulir

        * 2W: Katup solenoid biasanya tertutup 2/2 arah kerja langsung

        *  Akhiran tekanan & aliran: Blank=Standar / L=Aliran Besar / T=Aliran Ekstra Besar / H=Tekanan Tinggi / X=Tekanan Ekstra Tinggi

        *  Seri ukuran: 030 (miniatur), 050 (sedang kecil)

        *  Kode port: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Kode tegangan: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Mode pengkabelan: Blank=Soket DIN (standar untuk kabinet kontrol), I=kabel kabel tahan air (peralatan luar ruangan yang lembab)

        *  Standar benang: Blank=PT Benang lancip Inggris, G=G benang paralel, T=NPT Benang Amerika

   --  Keuntungan Inti

       *  Permulaan tekanan diferensial nol, tidak ada batas tekanan pengoperasian minimum, pembukaan stabil di bawah vakum, tekanan mikro, dan sirkuit air aliran mikro

        *  Bodi ultra-kompak, sudut pemasangan sewenang-wenang untuk tata letak kabinet peralatan yang sempit

        *  Respon on-off cepat milidetik, cocok untuk siklus start-stop intermiten frekuensi tinggi

        *  Badan katup kecil dengan biaya konsumsi rendah, pilihan pertama yang ekonomis untuk kontrol cabang satu titik

     --  Skenario Aplikasi

      Injeksi oli pendingin satu titik untuk peralatan mesin CNC kecil, mesin pembersih semprot mini, kontrol udara/air mikro untuk peralatan otomasi 3C, sakelar cabang kecil kompresor udara, kontrol on/off cairan mikro laboratorium.

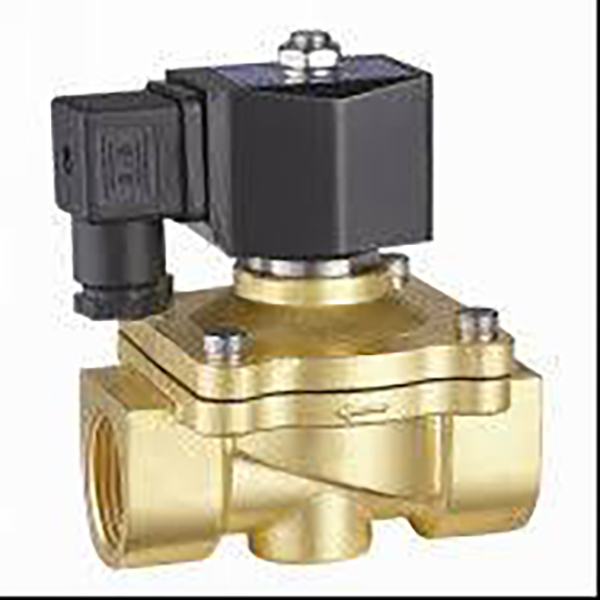

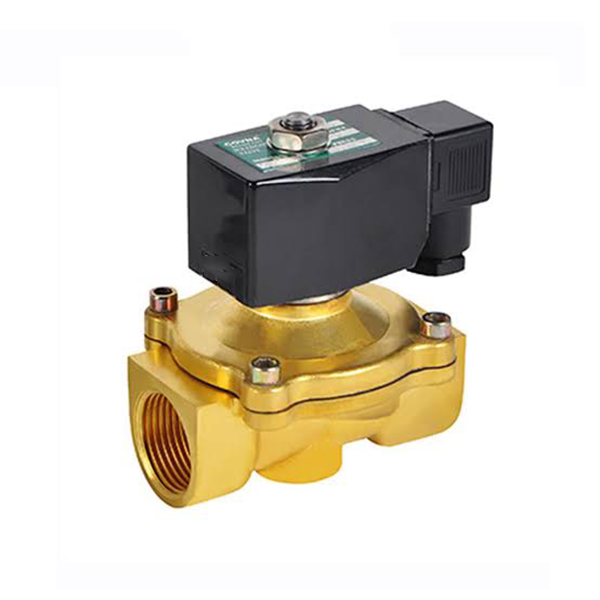

  2. 2W Dioperasikan Pilot Biasanya Tertutup (Contoh Model: 2W250-25)

     -- Prinsip Kerja:Lubang pembuangan pilot bawaan, mengandalkan tekanan sedang pipa untuk mengangkat spool utama dengan lubang besar; koil hanya mengontrol lubang pilot kecil dengan konsumsi daya rendah & pembangkitan panas rendah. Tekanan diferensial startup minimum 0,05MPa, katup tidak dapat terbuka penuh tanpa tekanan sedang.

        * Matikan: Lubang pilot disegel, tekanan rongga internal menekan segel untuk menutup pipa

        * Power ON: Pembuangan tekanan ruang pilot, jack tekanan sedang membuka katup utama untuk aliran fluida volume tinggi, lubang maksimal hingga Φ50 (G2 inci)

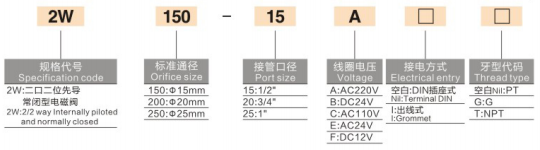

    --Aturan Pengodean Model Lengkap

        2W - Ukuran Lubang - Ulir Port - Tegangan Kumparan - Tipe Pengkabelan - Standar Ulir

        *  2W: Katup solenoid 2/2 arah yang biasanya tertutup dan dioperasikan pilot

        *  Ukuran lubang standar: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Kode port: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Kode tegangan, kabel & ulir dapat dipertukarkan sepenuhnya dengan seri kerja langsung, suku cadang koil yang kompatibel

  3. Keuntungan Inti

     -- Lubang lurus ekstra besar untuk aliran sedang tinggi, kehilangan tekanan pipa sangat rendah, ideal untuk pipa pasokan air/udara terpusat di seluruh lini

     - Kumparan berdaya rendah menggerakkan badan katup lubang besar, kenaikan suhu rendah dalam pengoperasian terus-menerus 24 jam, kinerja anti-bakar

     - Saluran aliran lebar tidak mudah tersumbat, mendukung sirkulasi air pendingin industri dengan kotoran kecil yang tersuspensi

     - Katup pilot tunggal dapat menggantikan beberapa katup langsung kecil, menyederhanakan tata letak pipa utama & mengurangi biaya pengadaan

  4.Skenario Aplikasi

     Kontrol sirkuit air utama untuk peralatan pembersih semprot jalur perakitan besar, saluran pembuangan mesin penuh kompresor udara & penutup pipa udara utama, sistem pendingin sirkulasi pipa header aliran besar, peralatan pengolahan air, saklar induk cairan umum untuk pengemasan makanan & peralatan kimia.

Fitur Inti Bersama Universal (Dioperasikan Langsung + Pilot)

  1.Seragam NC Fungsi Biasanya Tertutup (Default Pabrik)

     Mati otomatis ketika listrik padam, secara efektif mencegah luapan, kebocoran air/udara selama pematian peralatan untuk perlindungan keamanan sistem yang lebih tinggi.

  2. Bahan Segel Opsional Ganda

     -- Karet nitril NBR standar: Universal untuk kondisi kerja umum air bersih, udara bertekanan & oli pelumas

     -- EPDM etilen propilena opsional: Tahan panas, asam lemah & tahan alkali, khusus untuk air panas, cairan bersih food grade & peralatan pengawetan

  3. Kumparan Kompatibel Universal Multi-spesifikasi

     Cakupan tegangan AC & DC penuh, koil terisolasi berdaya rendah yang mendukung energi terus menerus jangka panjang; skema pengkabelan ganda (soket DIN / kabel tahan air) yang dapat disesuaikan dengan kabinet dalam ruangan & kabel peralatan luar ruangan.

  4.Standar Benang Ekspor Multi Internasional

     Tiga opsi benang: PT British taper, G parallel BSPP, NPT American thread, pencocokan peralatan otomasi dalam negeri dan permintaan ekspor lini produksi luar negeri.

  5. Pemasangan Universal Bebas Gravitasi

     Badan katup dapat dipasang secara vertikal, horizontal, atau terbalik tanpa mempengaruhi kinerja pembukaan/penutupan, cocok untuk tata letak kabinet yang ringkas.

  6. Kustomisasi Tingkat Tekanan Penuh

     Seri langsung mendukung versi khusus standar/tekanan tinggi/tekanan ekstra tinggi/aliran besar; seri percontohan secara alami beradaptasi dengan kisaran tekanan fluida industri konvensional 0,05~1,0MPa.

Tabel Spesifikasi Teknis Umum Terpadu

Tabel Perbandingan Seleksi Lengkap yang Dioperasikan Langsung VS Pilot

Skenario Aplikasi Khas Tersegmentasi

  1. Bidang Berlaku NC Bertindak Langsung 2W

     - Injeksi oli pendingin satu titik & semprotan mikro untuk peralatan mesin CNC kecil, kontrol cairan mikro stasiun sederhana

     -- Pasokan air tambahan vakum & nyala/mati cabang pneumatik kecil untuk peralatan otomatisasi 3C

     - Peralatan pembersih ultrasonik kecil, loop kontrol cairan mikro laboratorium

     -- Cabang pemeliharaan peralatan, saklar air/gas satu titik untuk perlengkapan kecil

  2. Bidang Berlaku NC yang Dioperasikan Pilot 2W

     -- Saluran pembuangan mesin penuh kompresor udara, katup pemutus pipa udara utama bengkel

     -- Kontrol sirkuit air utama untuk peralatan pembersih semprotan jalur perakitan besar

     - Sistem sirkulasi pengolahan air, pipa header aliran besar pendingin industri

     - Sakelar utama cairan lubang besar untuk pengemasan makanan & peralatan kimia lengkap

Aturan Penilaian Seleksi Inti

     -- Tekanan air/udara pipa di bawah 0,05MPa, media mikro terputus-putus, sirkuit vakum → Harus memilih tipe kerja langsung 2W

     -- Ukuran pipa ≥G1/2, pipa utama seluruh jalur transmisi aliran tinggi, pipa tekanan stabil jangka panjang → Pilih tipe yang dioperasikan pilot 2W

     -- Air panas, air murni, kondisi kerja cairan asam lemah: Tentukan segel tingkat makanan EPDM saat melakukan pemesanan

     -- Pengkabelan terpusat di dalam kabinet kontrol mesin: Prioritaskan jenis kabel soket DIN; semprotan luar ruangan & peralatan lembab pilih jenis kawat timah tahan air

     -- Sirkuit air bertekanan tinggi & stasiun aliran tinggi dapat memilih badan katup khusus dengan akhiran H/L/T

Solusi Sirkuit Pneumatik & Fluida Lengkap yang Cocok

  1. Sirkuit Cabang Pendingin Kecil

     Unit layanan udara AFC → Katup solenoid seri 3V 3/2 → Tabung plastik PU → Katup kerja langsung 2W (kontrol on/off sirkuit air pendingin)

  2. Rangkaian Header Air Utama Mesin Lengkap

     Pipa utama tangki air / kompresor udara → katup lubang besar pilot 2W → pengiriman cabang ke setiap pipa semprotan stasiun

  3. Rangkaian Bengkel Cairan Tahan Ledakan

     Unit perawatan sumber udara tahan ledakan → Katup pilot 2W dengan kumparan tahan ledakan khusus, dipadukan dengan saluran pipa kontrol otomatis tahan ledakan

Ringkasan Satu Kalimat

     Katup solenoid fluida 2/2 arah kuningan seri SOLH 2W menyediakan varian kerja langsung kecil pengaktifan tanpa tekanan dan varian yang dioperasikan pilot besar aliran tinggi berdaya rendah, dengan segel food-grade NBR/EPDM opsional, kompatibilitas multi-benang & multi-voltase, banyak digunakan untuk kontrol penghentian air, udara, oli otomatis pada peralatan mesin, saluran pencuci semprot, pengolahan air, dan peralatan otomatisasi cairan pengemasan makanan.
