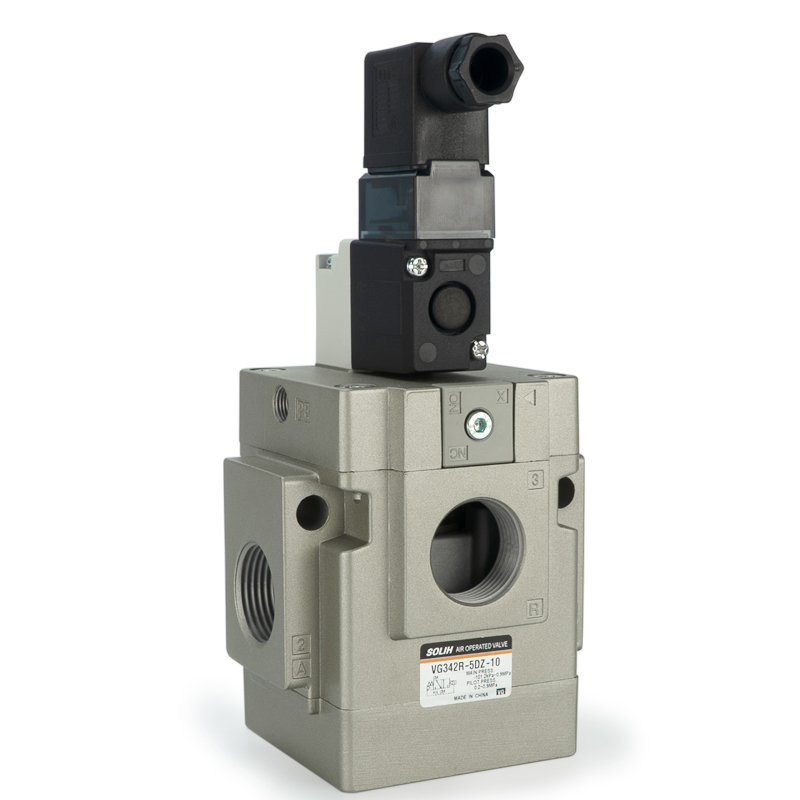

Katup Solenoid Poppet yang Dioperasikan Pilot 3 Arah Seri VG342 | Katup Kontrol Vakum & Pneumatik Aliran Tinggi

Merek: SOLH oleh Richge Technology | Katup Solenoid Pneumatik 3-Port Daya Rendah Aliran Tinggi

1. Ikhtisar Produk

     Seri SOLH VG342 adalah akatup solenoid tipe si kecil 3 arah yang dioperasikan pilot aliran tinggi, dirancang secara profesional untuk kontrol udara, vakum, dan cairan bertekanan rendah dalam sistem pneumatik standar. Dilengkapi penyegelan elastomer, pengoperasian bebas pelumasan, konsumsi daya sangat rendah, dan kemampuan beradaptasi tekanan yang luas, produk ini mendukung peralihan fleksibel antara mode pilot biasanya tertutup (NC), biasanya terbuka (NO), dan eksternal melalui penggantian penutup sederhana. Dengan kapasitas aliran besar, respons cepat, dan kinerja siklus frekuensi tinggi, katup ini berfungsi sebagai katup kontrol inti universal dan efisien untuk sistem vakum, aktuator pneumatik lubang besar, dan peralatan pneumatik manifold multi-sirkuit.

2. Fitur Produk Inti

     • Struktur Poppet Profesional & Penyegelan yang Andal: Mengadopsi desain si kecil yang dioperasikan pilot 3 port dengan struktur penyegelan elastomer elastisitas tinggi, memastikan tidak ada kebocoran, pemutusan ketat, dan operasi siklik jangka panjang yang stabil.

     • Kemampuan Beradaptasi Medium & Tekanan yang Luas: Cocok untuk lingkungan udara bertekanan dan vakum. Mode percontohan internal mendukung 0,2~0,9MPa, sedangkan mode percontohan eksternal mencakupvakum penuh -101,2kPa hingga 0,9MPa, beradaptasi dengan berbagai kondisi kerja bertekanan rendah dan vakum.

     • Bebas Pelumasan & Perawatan Rendah: Desain struktur internal yang dioptimalkan menghilangkan kebutuhan akan pelumasan oli, mengurangi biaya perawatan harian dan menghindari polusi sedang, cocok untuk skenario industri bersih.

     • Mode Konsumsi Daya Ganda & Hemat Energi: Daya DC standar hanya 4W; tipe energi berdaya rendah dan jangka panjang mencapainyaKonsumsi daya ultra-rendah 1,8W, secara efektif mengurangi konsumsi energi pengoperasian peralatan.

     • Kinerja Aliran Besar yang Unggul: Nilai C aliran efektif maksimum mencapai 38 dm³/(s·bar) dan nilai Cv hingga 9,8. Mendukung beberapa spesifikasi kaliber dengan luas penampang efektif hingga 210mm², memenuhi kebutuhan ventilasi cepat aliran tinggi dari komponen pneumatik besar.

     • Peralihan Fungsional yang Fleksibel: Fungsi katup dapat diubah secara bebas antara mode NC (biasanya tertutup), NO (biasanya terbuka) dan pilot eksternal hanya dengan mengganti penutup atas, mewujudkan multiguna dari satu katup dan mengurangi biaya inventaris model.

     • Aplikasi Multi Fungsi: Dapat digunakan sebagai katup kontrol on-off konvensional, serta katup pemilihan dan katup distribusi dalam konfigurasi pilot eksternal, dengan kompatibilitas pemandangan yang sangat tinggi.

3. Spesifikasi Teknis Lengkap

4. Spesifikasi Kelistrikan

 4.1 Nilai Tegangan

     • Tegangan AC: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Tegangan DC: 12V, 24V

  4.2 Konsumsi Daya

     • Standar DC: 4W

     • Daya Rendah (Tipe Y): 1,8W

     • Energi Jangka Panjang (Tipe E): 1,8W

     • AC: Arus masuk 12.7VA / Memegang 7.6VA

  4.3 Metode Pengkabelan

     • Tipe G: Kabel stopkontak langsung

     • Tipe D: Jenis soket DIN (opsional dengan lampu indikator/perlindungan tegangan lebih)

5. Aturan & Interpretasi Pengkodean Model

  Contoh Model Khas: VG342-04G-1A

     • VG342: Kode seri untuk katup solenoid poppet aliran tinggi 3 arah yang dioperasikan pilot

     • Kode Ukuran Pelabuhan: 04=1/2", 06=3/4", 10=1"

     • Jenis Kabel: G = Stopkontak langsung, D = soket DIN

     • Kode Tegangan: 1=AC100V, 4=AC220V, 6=DC24V

     • Modus Sirkuit: A=Biasanya Tertutup (NC), B=Biasanya Terbuka (NO), R=Pilot Eksternal

6. Skenario Aplikasi Khas

     • Kontrol Sistem Vakum: Sempurna untuk cangkir hisap vakum, generator vakum, dan sirkuit penahan & pelepasan vakum otomatis.

     • Aktuator Pneumatik Aliran Besar: Cocok dengan silinder lubang besar dan gripper pneumatik untuk mewujudkan aksi pneumatik yang cepat dan bertenaga.

     • Sirkuit Fluida Tekanan Rendah & Mikro: Kontrol yang stabil untuk sistem pengangkutan cairan pneumatik dan tekanan mikro bertekanan rendah.

     • Sistem Katup Berjenis: Digunakan sebagai katup kontrol utama dan katup pemilihan/distribusi untuk sistem pneumatik terintegrasi multi-sirkuit.

     • Peralatan Hemat Energi Frekuensi Tinggi: Cocok untuk peralatan otomatis yang memerlukan tindakan on-off yang sering dan pengoperasian hemat energi dengan energi jangka panjang.

Ringkasan Satu Kalimat

     Katup solenoid yang dioperasikan pilot 3 arah seri SOLH VG342 terintegrasialiran besar, kompatibilitas vakum, konsumsi daya rendah dan fungsi multi-mode yang dapat dialihkan, menjadi katup kontrol inti berkinerja tinggi, hemat energi, dan serbaguna untuk sistem vakum, sirkuit pneumatik aliran besar, dan peralatan otomatis frekuensi tinggi.
