Seri Komponen Pneumatik

Silinder pneumatik profil bebas batang pengikat SOLH DNC secara ketat mematuhi standar internasional ISO 15552 & VDMA 24562, dapat dipertukarkan secara sempurna dengan silinder standar arus utama Eropa untuk peningkatan peralatan yang lancar dan proyek ekspor ke luar negeri. Profil aluminium persegi dengan kekakuan tinggi yang terintegrasi menghilangkan batang pengikat yang terbuka untuk stabilitas struktural yang lebih tinggi dan tata letak yang rapi, dipasangkan dengan alur sensor dua sisi bawaan untuk kemudahan pemasangan sakelar magnetik. Bantalan udara standar PPV ujung ganda yang dapat disesuaikan secara efektif meredam tabrakan inersia selama aksi balasan tugas berat berkecepatan tinggi; perapat komposit gesekan rendah premium mendukung pengoperasian bebas oli dengan total langkah servis mencapai 4000 km dan akurasi pemosisian berulang dalam ±0,05 mm. Konfigurasi opsional mencakup batang persegi anti-rotasi, batang ganda, unit pengunci posisi, dan kunci mekanis ujung. Produksi massal kami yang stabil menjamin stok spot yang cukup, digunakan secara luas dalam otomasi otomotif, elektronik presisi, mesin pengemasan, dan jalur produksi otomatis berstandar Eropa yang memerlukan pengoperasian stabil dalam siklus panjang.

Silinder pneumatik profil bebas batang pengikat seri SOLH SI secara ketat mematuhi standar internasional ISO 15552 (sebelumnya ISO 6431) dan VDMA 24562, dapat dipertukarkan secara sempurna dengan silinder seri Festo DNC, SE, dan DSBA sebagai alternatif tingkat menengah yang hemat biaya. Dibangun dengan profil paduan aluminium persegi berbentuk bintang yang terintegrasi tanpa batang pengikat yang terbuka, bodi silinder memberikan kekakuan struktural yang unggul, kinerja anti-torsi dan anti-defleksi yang luar biasa di samping eksterior yang rapi dan tahan korosi, ideal untuk pengaturan berdampingan yang rapi pada jalur otomatis. Alur sensor khusus bawaan di kedua sisi mendukung pemasangan langsung sakelar magnetik AirTAC CMSE, DMSE, dan CS1 tanpa braket pemasangan tambahan. Dilengkapi dengan bantalan udara standar dua sisi yang dapat disesuaikan secara manual dan dipasangkan dengan bumper elastis PPV, bantalan ini secara efektif meredam benturan inersia dan meredam kebisingan selama gerakan bolak-balik tugas berat berkecepatan tinggi. Sistem penyegelan kompensasi tipe Y ganda premium memastikan tekanan awal yang sangat rendah sebesar 0,1 MPa dan pengoperasian bebas oli jangka panjang yang stabil. Batang piston baja 45# berlapis krom kerasnya menawarkan ketahanan aus dan karat yang sangat baik. Jajaran lengkap varian khusus mencakup batang sinkron ganda SID, model SIJ yang dapat disesuaikan langkahnya, versi penguncian posisi SIL, aktuator terintegrasi silinder-katup SIF, dan jenis batang piston persegi anti-torsi SIQ untuk memenuhi beragam kebutuhan industri. Seluruh seri telah dilengkapi dengan cincin magnet bawaan secara default untuk umpan balik posisi piston waktu nyata dan kontrol hubungan PLC. Diadopsi secara luas pada mesin ekspor berstandar Eropa, perakitan otomatis, pengemasan, penanganan material, dan penggerak tambahan peralatan mesin, mesin ini menyeimbangkan kinerja yang andal dan harga yang kompetitif untuk menggantikan silinder SC tie-rod konvensional dan silinder DNC impor yang berharga tinggi.

Silinder profil batang pengikat SOLH CP96S mematuhi standar ISO15552 dan VDMA24562, dapat dipertukarkan sepenuhnya dengan seri CP96S asli. Dirancang dengan sistem penyangga ganda yang menggabungkan bantalan udara dan bantalan karet yang dapat disesuaikan, sistem ini menghasilkan kebisingan rendah dan benturan ringan pada bolak-balik kecepatan tinggi & frekuensi tinggi pada 50~1000mm/s. Laras aluminium tie-rod bawaan 15% lebih ringan dibandingkan silinder tie rod konvensional dengan kekakuan tinggi dan ketahanan beban offset yang sangat baik. Variannya meliputi tipe standar batang tunggal dan model batang ganda anti torsi CP96SD. Cincin magnetik bawaan opsional untuk sensor M9B/A93; tersedia versi batang piston suhu tinggi dan baja tahan karat. Bore φ32~125mm, goresan khusus hingga 2000mm. Banyak digunakan pada peralatan mesin dan otomatisasi pengemasan tugas berat untuk penggantian peralatan global.

Silinder geser linier rel L sisi ultra-tipis SOLH HLH mengadopsi rel pemandu bola resirkulasi satu sisi terintegrasi dengan bodi ramping berprofil rendah untuk menghemat ruang pemasangan, slide pneumatik kerja ganda yang didedikasikan untuk pemosisian presisi beban ringan. Ukuran lubang berkisar dari 6, 10, 16 hingga 20 mm dengan langkah standar 5–60 mm, tekanan pengoperasian 0,15~0,7 MPa dan suhu kerja dari -20℃ hingga 70℃. Badan silinder dilengkapi lubang sadap pemasangan 4 arah dan port udara 3 sisi untuk tata letak perpipaan yang fleksibel. Kereta geser dilengkapi dengan lubang penyadap perlengkapan dan lubang pin penempatan di permukaan atas dan depan. Cincin magnetik internal hadir sebagai standar, dengan slot samping ganda untuk memasang sakelar buluh magnetik. Sambungan mengambang antara batang piston dan gerbong menghilangkan beban samping lateral dan memastikan kelurusan & presisi anti-rotasi yang sangat baik. Dibandingkan dengan seri HLQ rel ganda, HLH memiliki garis luar yang lebih ramping untuk ruang sempit terbatas, diterapkan secara luas pada jig inspeksi mini 3C & semikonduktor, unit penjepit dorong tugas ringan, dan mekanisme pemosisian bolak-balik di dalam mesin otomasi kompak.

Silinder geser poros ganda SOLH HLQ / HLQL mengadopsi pemandu linier bola resirkulasi, termasuk versi standar kompak HLQ dengan silinder yang dipasang di samping dan model HLQL simetris ultra-kaku. Ukuran lubang berkisar antara 6 hingga 25 mm dengan goresan 10–150 mm. Desain batang piston paralel kembar menghasilkan daya dorong yang kuat dan kinerja anti-torsi & anti-rotasi yang sangat baik. Sambungan mengambang bawaan antara piston dan kereta geser mengimbangi beban lateral yang eksentrik. Basisnya memiliki lubang pemasangan 3 arah, sedangkan kereta geser menyediakan lubang pemasangan perlengkapan multi-permukaan dan pin pemosisian; slot samping untuk saklar buluh magnetik dan magnet internal tersedia sebagai perlengkapan standar. Tersedia beberapa opsi penyangga: penyangga udara ganda/tunggal yang dapat disesuaikan, peredam kejut hidraulik, dan blok penghenti eksternal untuk gerakan bolak-balik yang mulus dan akurasi pemosisian pengulangan yang tinggi. HLQ cocok untuk beban sedang-kecil dengan ruang terbatas, sedangkan HLQL simetris menangani beban berat dan offset eksentrik yang parah. Banyak digunakan untuk transfer otomatis, penjepitan presisi dan pemosisian linier dalam 3C, perakitan semikonduktor, dan peralatan pengujian.

Silinder geser poros ganda SOLH HLS / HLSL mengadopsi pemandu rol silang kontak garis, memberikan kekakuan yang jauh lebih tinggi, akurasi pemosisian berulang, dan ketahanan beban eksentrik dibandingkan model pemandu bola HLQ. Tersedia dua varian: HLS standar dengan silinder kompak yang dipasang di samping untuk beban sedang-kecil tanpa offset yang parah; HLSL simetris dengan silinder terpusat dan roller paralel ganda untuk beban berat, torsi eksentrik besar, dan tuntutan ultra-presisi. Ukuran lubang mencakup 6–25 mm dan guratan 10–150 mm. Batang piston kembar memberikan kinerja dorong dan anti-torsi yang kuat, sementara sambungan apung bawaan menghilangkan tekanan defleksi lateral. Basisnya mendukung lubang pemasangan 3 arah, kereta geser memiliki ulir perlengkapan multi-permukaan & pin pemosisian, dan cincin magnetik plus slot sensor hadir sebagai standar. Penyangga udara yang dapat disesuaikan, peredam kejut hidraulik, dan penghenti mekanis eksternal merupakan aksesori opsional. Suhu pengoperasian berkisar dari -20℃ hingga 70℃. Banyak digunakan dalam semikonduktor, otomasi medis, jig peralatan mesin, dan stasiun pemosisian penjepit & transfer ultra-presisi tugas berat lainnya.

Aktuator putar rak-dan-pinion SOLH MSQ sepenuhnya dapat dipertukarkan dengan meja putar SMC yang setara. Didorong oleh struktur rak roda gigi piston ganda yang simetris, mesin ini menghasilkan torsi 3~4 kali lebih tinggi dan kapasitas beban radial & aksial yang unggul dibandingkan silinder CRQ tipe baling-baling. Tersedia dua tingkatan: seri standar MSQB dengan toleransi H9 dan seri presisi tinggi MSQA yang dilengkapi kesesuaian H8 dan akurasi pemosisian berulang ±0,01mm. Meja putar sudah dikerjakan sebelumnya dengan lubang pin lokasi dan lubang penyadapan perlengkapan, ditambah lubang tembus tengah untuk perutean kabel & pipa. Dilengkapi dengan sekrup penyetel sudut ujung ganda untuk rentang ayunan yang dapat disesuaikan tanpa batas 0~190°, varian ayunan tetap 90°/180° bersifat opsional. Dua solusi redaman ditawarkan: bumper karet standar dan peredam kejut hidraulik terintegrasi sufiks-R (L energi kinetik rendah / H energi kinetik tinggi). Tata letak perpipaan ganda mencakup port muka akhir default dan port depan sisi E. Cincin magnetik internal mendukung sakelar buluh M9BW untuk mengirimkan sinyal umpan balik posisi ke PLC. Ukuran rangka berkisar antara 10 hingga 200, telah diisi sebelumnya dengan gemuk yang tahan lama untuk pengoperasian bebas pelumasan. Diterapkan secara luas pada inspeksi optik PCB, pemosisian presisi mikrochip, peralihan arah pengemasan, pembalikan benda kerja peralatan mesin, dan sambungan putar ujung manipulator mini untuk pengindeksan, pergantian, dan otomatisasi pemosisian multi-sudut.

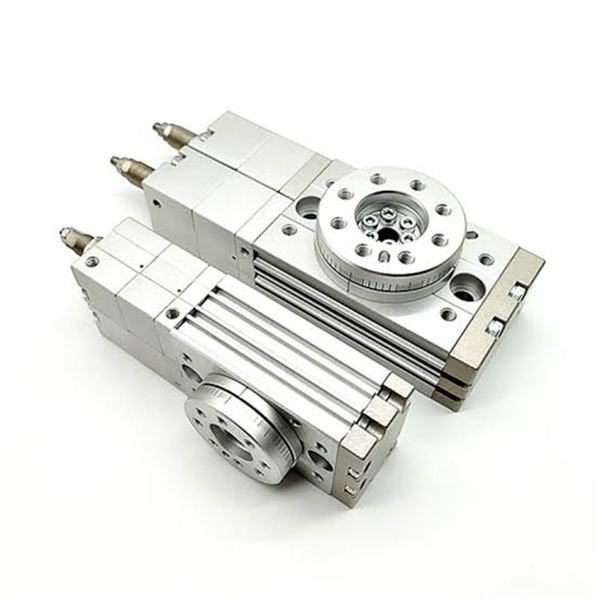

Silinder putar pneumatik rak-dan-pinion tiga posisi SOLH MSZ adalah aktuator putar khusus yang dirancang untuk mencapai posisi penguncian tiga titik (batas kiri / penghentian antara / batas kanan), memecahkan keterbatasan silinder putar dua posisi konvensional yang tidak memiliki posisi stasiun tengah. Seri ini hanya memerlukan satu katup solenoid tekanan tengah 5/3 arah untuk peralihan posisi penuh, menghilangkan sirkuit pneumatik katup ganda yang rumit untuk menyederhanakan tata letak sistem dan menurunkan biaya teknis secara keseluruhan. Posisi penguncian tengah mendukung penyesuaian sudut halus ±10°, sedangkan batas gerak kiri dan kanan dapat disetel secara terpisah dalam 0~95°, menghasilkan pemosisian multi-sudut yang fleksibel. Ini diklasifikasikan menjadi empat spesifikasi: MSZB dasar, MSZA presisi tinggi, penyangga karet MSZB-R dan penyangga hidrolik MSZA-R. Struktur internal dua rak piston ganda secara efektif menghilangkan reaksi gigi dan menghasilkan torsi yang stabil selama perpindahan posisi yang sering. Pelat putar terintegrasi dilengkapi dengan lubang pin lokasi khusus untuk pemasangan benda kerja langsung, dipasangkan dengan lubang tembus tengah untuk melewatkan kabel dan pipa udara dengan rapi. Alur sensor samping standar sesuai dengan sakelar magnetik D-M9B & D-A93 untuk mewujudkan umpan balik sinyal real-time dari tiga stasiun kerja. MSZA menawarkan akurasi posisi hingga ±0,02 mm, sementara varian penyangga hidraulik menyerap energi tumbukan besar dengan sempurna untuk rotasi tugas berat berkecepatan tinggi. Mengadopsi desain pelumasan mandiri bebas oli untuk pengoperasian stabil jangka panjang, silinder putar ini banyak digunakan dalam pengalihan penyortiran benda kerja, pengindeksan multi-stasiun, inspeksi posisi elektronik, dan prosedur pembalikan kemudi otomatis pengemasan.

SOLH HRQ silinder putar rak & pinion piston ganda mencakup HRQ2/3/7 ukuran mikro dan HRQ10~HRQ200 sedang hingga besar dengan sudut ayun yang dapat disesuaikan tanpa batas 0~190°. Ini menghasilkan torsi yang lebih tinggi dan kapasitas beban lentur/radial yang lebih kuat daripada aktuator putar baling-baling. Tersedia tiga konfigurasi: penyangga penghenti mekanis dasar (biaya rendah untuk tugas ringan pada kecepatan rendah), -Peredam kejut hidraulik terintegrasi (penghentian presisi beban berat kecepatan tinggi), dan versi hidraulik -A(S) dengan penutup ujung baja tahan karat untuk lingkungan lembab & sedikit korosif. Meja putar dilengkapi lubang tengah berlubang untuk pipa dan kabel, serta slot sensor samping yang kompatibel dengan sakelar buluh magnetik universal. Model mikro mengadopsi lubang pemasangan bawah sementara ukuran sedang/besar menyediakan keran pemasangan multi-sisi untuk tata letak yang fleksibel. Gemuk tahan lama yang telah diisi sebelumnya memungkinkan pengoperasian bebas pelumasan. Pemilihan memerlukan verifikasi torsi, beban radial/aksial, dan momen lentur secara simultan. Banyak digunakan untuk pengindeksan putar dalam perakitan otomatis, penyortiran material, pembatasan kemasan, dan stasiun pergantian jig.
