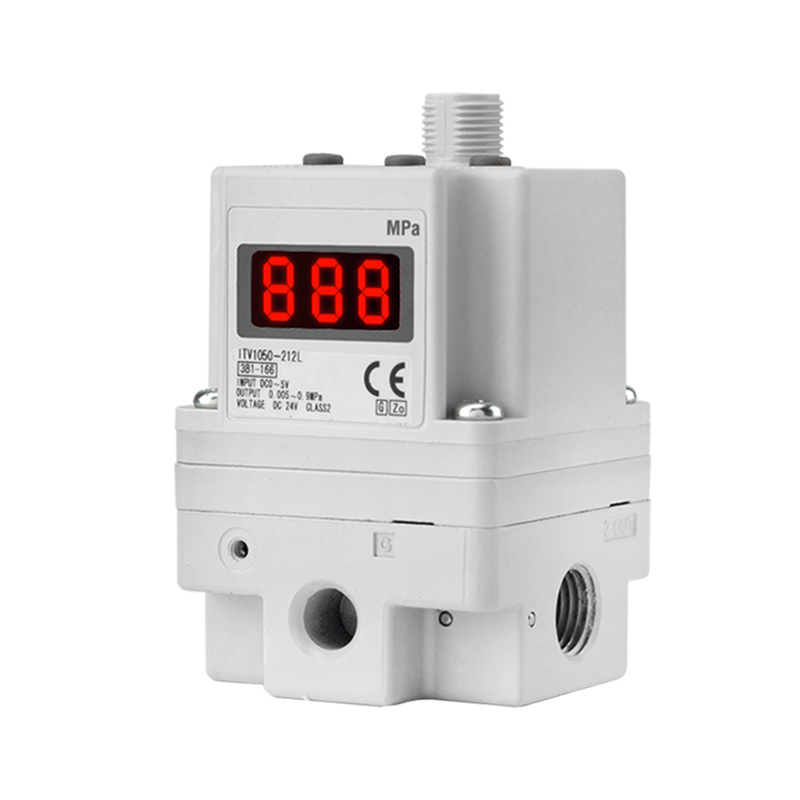

Katup Proporsional Elektro-Pneumatik Aliran Tinggi Seri ITV

Merek: SOLH oleh Richge Technology

Pemosisian Produk & Prinsip Kerja

   1. Penentuan Posisi Produk

     Katup proporsional elektro-pneumatik aliran tinggi seri SOLH ITV adalah komponen konversi listrik-ke-pneumatik yang dapat dipertukarkan SMC. Ini mewujudkan penyesuaian tekanan udara terus menerus tanpa langkah melalui sinyal kontrol listrik, sepenuhnya menggantikan katup pengurang tekanan manual untuk mencapai pengaturan tekanan jarak jauh otomatis dan presisi tinggi, dan secara khusus dioptimalkan untuk sirkuit pasokan udara aliran besar tugas berat.

   2. Fungsi & Prinsip Inti

     -Fungsi Inti: Mengubah sinyal kontrol listrik menjadi tekanan udara tanpa langkah yang dapat disesuaikan untuk pengaturan tekanan otomatis & jarak jauh

     - Prinsip Kerja: Sistem umpan balik proporsional elektro-pneumatik loop tertutup. Sensor tekanan internal memonitor tekanan keluaran secara real time dan secara otomatis mengoreksi penyimpangan, memberikan akurasi kontrol yang luar biasa dan kecepatan respons yang cepat

     - Tingkat Perlindungan Lingkungan: IP65 tahan debu & tahan percikan, pengoperasian stabil dalam kondisi bengkel industri yang keras

Tabel Referensi Cepat Model Seri Aliran Tinggi

Spesifikasi Teknis Umum Universal

     -- Cairan yang Berlaku: Udara bertekanan kering

     -- Tekanan Pasokan Masuk Maks: 1,0 MPa

     -- Suhu Sekitar & Sedang: -5 ~ +60℃

     -- Catu Daya: DC24V ±10% (versi parsial mendukung DC12–15V)

     -- Konsumsi Daya: ≤4W (model yang dilengkapi komunikasi)

     -- Sinyal Output Monitor: Analog DC1–5V linier dengan tekanan output aktual

     -- Opsi ulir Port: ulir paralel Rc / NPT / G, fitting dorong cepat opsional

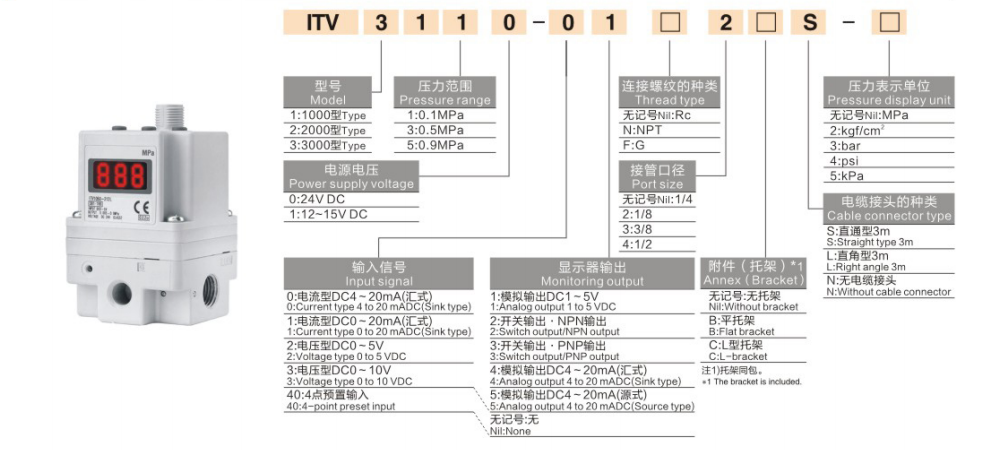

Jenis Sinyal Input & Definisi Akhiran Model

  1. Sinyal Kontrol yang Tersedia

     -- Input analog (arus utama): Sinyal tegangan DC0–10V, sinyal arus 4–20mA

     -Preset multi-tahap: fungsi preset tekanan tetap I/O 4 titik / 16 titik

     -- Komunikasi Fieldbus: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (memerlukan aksesori papan komunikasi khusus)

 2. Contoh Kode Model：ITV2050-31F2BN3

     -- ITV2050: Seri aliran sedang ITV2000

     -- 31: Utas port G1/4

     -- F: Braket pemasangan datar

     -- 2: masukan tegangan analog DC0–10V

Keunggulan Produk Inti

  1. Kinerja aliran tinggi yang sangat ditingkatkan

     -- Kapasitas aliran maksimum meningkat sekitar 5 kali lipat dibandingkan dengan seri ITV aliran kecil standar, secara sempurna memenuhi persyaratan gerakan bolak-balik cepat pada silinder lubang besar dan peralatan sinkron multi-silinder.

  2. Presisi tinggi yang sangat baik & stabilitas jangka panjang

     -- Akurasi kontrol dalam ±1% F.S., kecepatan respons ultra-cepat, dan fluktuasi tekanan kecil, ideal untuk perakitan presisi, pemrosesan semikonduktor, pelapisan otomatis, dan jalur produksi berstandar tinggi lainnya.

  3. Garis besar yang ringkas, ringan, dan dioptimalkan

     -- Berat model ITV2100 berkurang 19% dibandingkan generasi sebelumnya, braket fleksibel & pemasangan dasar agar sesuai dengan ruang pemasangan terbatas.

  4. Operasi cerdas yang mudah digunakan

     -Tampilan digital LED kecerahan tinggi bawaan untuk visualisasi nilai tekanan waktu nyata; dilengkapi dengan algoritma diagnosis mandiri dan keluaran alarm kesalahan untuk menyederhanakan pemecahan masalah & pemeliharaan di lokasi.

Skenario Aplikasi Industri yang Khas

     -- Kontrol tekanan untuk silinder aliran besar & aktuator pneumatik: Mesin pengemas, peralatan penyaluran & perekatan otomatis

     -- Peralihan tekanan otomatis multi-tahap: Peralatan las, stasiun memukau, sistem kontrol tegangan film & kawat

     -- Loop proses pneumatik ultra-presisi: Manufaktur semikonduktor, pengujian optik, peralatan otomatisasi presisi medis

     -- Penyesuaian tekanan jarak jauh terpusat pada jalur produksi otomatis: Ganti beberapa set regulator manual untuk kontrol tekanan digital terpadu

Pedoman Pemilihan Model

     -- Pilih seri berdasarkan laju aliran yang diperlukan: ITV1100 untuk aliran mikro kecil, ITV2100 untuk aliran medium universal, ITV3100 untuk peralatan tugas berat aliran tinggi

     -- Konfirmasikan rentang tekanan yang dapat disesuaikan untuk sepenuhnya mencakup semua persyaratan tekanan kerja proses (rentang penuh 0,005–0,9 MPa opsional)

     -- Jenis sinyal kontrol kecocokan: tegangan analog DC0–10V sebagai pilihan standar; pilih papan komunikasi khusus jika kontrol digital fieldbus diperlukan

     -- Konfirmasi formulir pemasangan: Pemasangan di dasar / pemasangan di samping / pemasangan di braket agar sesuai dengan tata letak pipa udara di lokasi

Ringkasan Satu Kalimat

     Katup proporsional elektro-pneumatik aliran tinggi SOLH ITV mewujudkan penyesuaian tekanan digital tanpa langkah melalui sinyal kontrol listrik, dilengkapi dengan kapasitas aliran ultra-besar, perlindungan industri IP65, dan antarmuka sinyal analog/fieldbus multi-tipe, berfungsi sebagai komponen kontrol inti untuk pengaturan tekanan udara volume tinggi jarak jauh, presisi tinggi, dan bervolume tinggi di semua sistem pneumatik otomatis.
