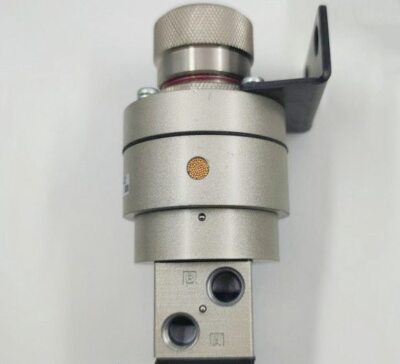

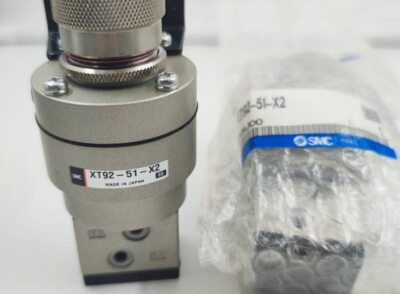

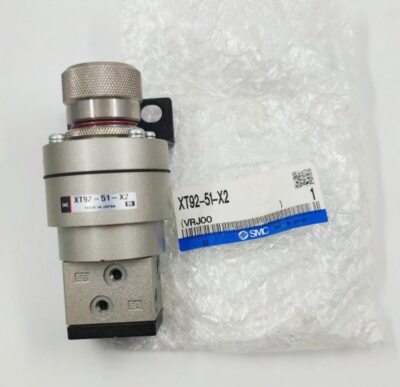

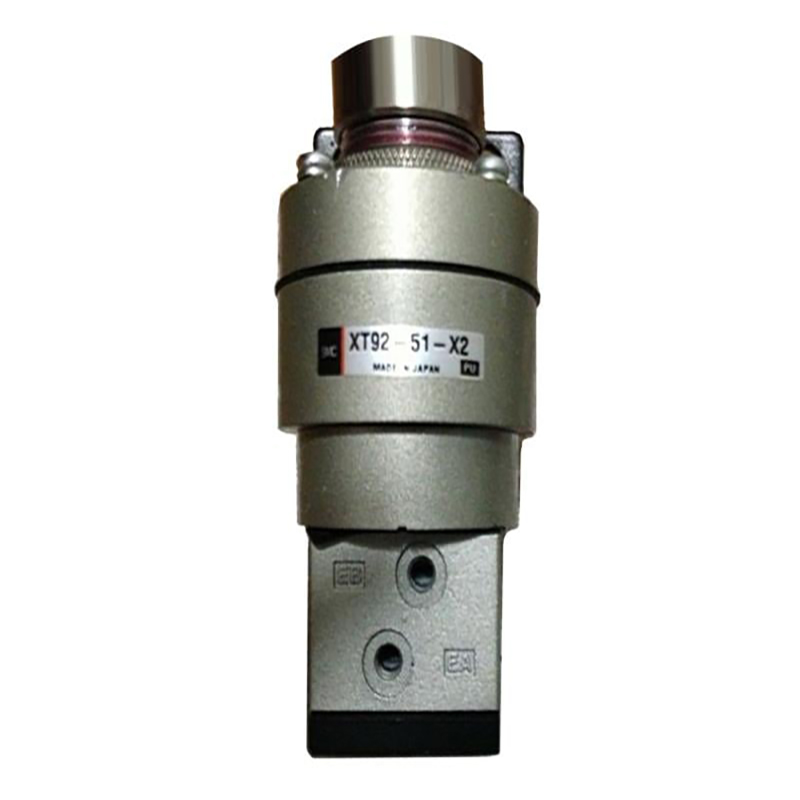

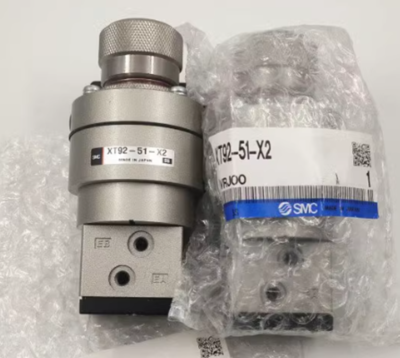

Katup Deteksi Tekanan Presisi XT92-51-X2

Merek:SOLH oleh Teknologi Richge

Ikhtisar Produk

     XT92-51-X2 adalah katup khusus khusus UTC dengan merek SOLH Richge. Ini berbeda secara mendasar dari pengatur tekanan presisi biasa dan berfungsi sebagai katup pendeteksi tekanan ganda khusus untuk perlindungan keselamatan tekanan rendah dan peralihan sinyal pneumatik. Unit khusus ini dikembangkan untuk pemicuan ambang tekanan dan kontrol interlock sinyal ganda di sirkuit keselamatan otomatis.

1. Spesifikasi Teknis Inti (Sepenuhnya Kompatibel dengan SMC)

     --Model: Versi Khusus Kustom XT92-51-X2

     --Jenis Struktur: Katup tekanan ganda deteksi tekanan kerja langsung

     --Port Thread: Rc1/8, kompatibel dengan alat kelengkapan pipa M5

     --Media yang Berlaku: Udara bertekanan bersih

     --Rentang Tekanan Pengalihan yang Dapat Disesuaikan: 0,1 ~ 0,5 MPa

     --Tekanan Kerja Maksimum: 0,8 MPa

     --Tekanan Bukti: 1,2 MPa

     --Suhu Sekitar Pengoperasian: -5℃ ~ +60℃

     -Berat Bersih: Kira-kira. 300 gram

     -Fungsi Inti: Deteksi ambang tekanan, interlock pengaman tekanan rendah, peralihan sinyal sirkuit udara ganda

2. Tata Letak Port Logika 3/2 Arah

     --P: Pelabuhan masuk pasokan udara utama

     --A / B: Dua port keluaran peralihan independen

     --R: Port pembuangan dengan peredam internal

     --Tombol penyesuaian atas: Mengatur ambang pemicu tekanan yang disesuaikan (misalnya 0,4 MPa)

     --Opsi pemasangan: Pemasangan braket atau pemasangan panel

3. Prinsip Kerja

     Ketika tekanan sistem melebihi ambang batas yang telah ditentukan: Udara mengalir dari port P ke port A, sementara port B terhubung ke saluran pembuangan R. Ketika tekanan sistem turun di bawah ambang batas yang telah ditetapkan: Udara mengalir dari port P ke port B, sementara port A terhubung ke saluran pembuangan R. Katup mewujudkan peralihan jalur udara otomatis pada ambang batas tekanan tetap untuk menyelesaikan interlock keselamatan dan kontrol sinyal logika pneumatik.

4. Perbandingan Kinerja: Regulator Presisi XT92-51-X2 VS ARP / IR

5. Skenario Aplikasi Khas

     Interlock pengaman bertekanan rendah: Secara otomatis mengalihkan peralatan ke mode siaga aman ketika tekanan udara turun di bawah nilai yang telah ditetapkan Peralihan otomatis pasokan udara ganda: Beralih ke sumber udara siaga ketika tekanan pipa utama gagal Interlock izin tekanan mesin: Membatasi penyalaan peralatan hingga tekanan udara mencapai ambang batas yang valid Unit logika pneumatik terintegrasi: Menggantikan rakitan gabungan sakelar tekanan terpisah dan katup solenoid untuk menyederhanakan tata letak sirkuit udara secara keseluruhan

Ringkasan Satu Kalimat

     Katup pendeteksi tekanan SOLH XT92-51-X2 khusus menjalankan perlindungan tekanan rendah dan peralihan jalur udara dengan ambang batas tetap; ini adalah komponen logika pneumatik khusus untuk sirkuit interlock keselamatan dan tidak dapat digunakan untuk pengaturan tekanan presisi berkelanjutan.
