Katup Mekanik Seri 5/2 Arah VZM500 (VZM5).

Katup Mekanis Seri VZM500 (VZM5) 5/2 Arah | Katup Kontrol Pneumatik Segel Elastis Aliran Sedang

Merek: SOLH oleh Richge Technology | Katup Pneumatik Bergerak Mekanis 5-Port yang Kompatibel dengan SMC

1. Ikhtisar Produk

     Seri SOLH VZM5 (VZM500) adalah akatup kontrol mekanis 5/2 arah berukuran sedang sepenuhnya kompatibel dengan standar SMC. Mengadopsi struktur segel karet elastis dengan keandalan tinggi, fitur penyegelannya stabil, respons cepat, dan kinerja aliran sedang yang sangat baik dengan nilai Cv hingga 0,6. Dilengkapi dengan port Rc1/8 standar dan kepala aktuator opsional lengkap, produk ini mendukung pemicu batas mekanis, kontrol jog manual, dan interlock sirkuit pengaman. Dengan pemasangan kaki yang fleksibel dan pemasangan manifold yang terintegrasi, daya tahan frekuensi tinggi, dan kemampuan beradaptasi tekanan yang luas, model ini berfungsi sebagai model utama standar untuk sinkronisasi dua silinder, peralihan sirkuit pneumatik, dan kontrol batas mekanis di jalur produksi otomatis.

2. Spesifikasi Teknis Inti

3. Definisi Port & Mode Sirkuit

  3.1 Mode Standar 5/2 Arah (Kontrol Ganda / Kontrol Mekanis)

     1(P) = Port suplai udara, 2(A) = Port output positif, 3(B) = Port output terbalik, 4(EXH) = Port pembuangan, 5(EXH) = Port pembuangan. Mewujudkan peralihan dua arah dan pembuangan aktuator pneumatik secara cepat.

  3.2 Mode 5/3 Arah Opsional (Posisi Tengah)

     Tipe tertutup tengah opsional dan tipe pelepas tekanan tengah, beradaptasi secara tepat dengan pemosisian pneumatik, pemeliharaan tekanan, dan persyaratan kontrol gerakan yang tepat.

  3.3 Spesifikasi Pelabuhan Percontohan

     Port percontohan EXH mengadopsi ulir M5×0,8. Versi percontohan eksternal mendukung kontrol sumber udara independen, cocok untuk kontrol pneumatik terpusat dan skenario pencocokan loop aliran besar.

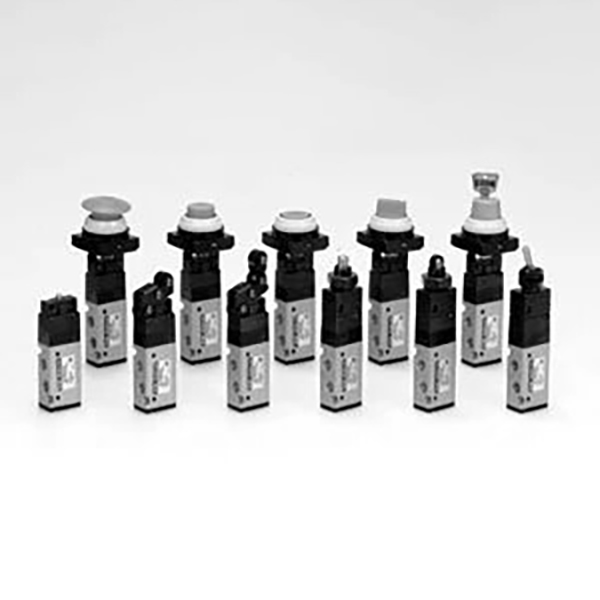

4. Opsi Kepala Aktuator Seri Penuh

5. Aturan Pengkodean Model & Model Umum

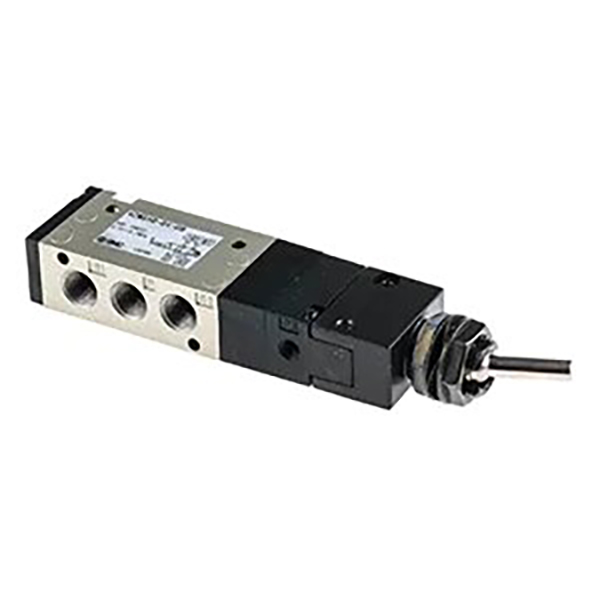

  5.1 Interpretasi Model (Contoh: VZM550-01-08)

     • VZM550: Katup mekanis dasar segel elastis 5/2 arah standar

     • Kode Pelabuhan: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Kode Aktuator: 08=tuas pengalih; 01=tuas rol; 30=tombol tekan; 37=dorong-tarik

     • Akhiran Opsional: -L=dengan braket kaki; -3=tipe 5/3 arah; P = tipe pilot eksternal

  5.2 Model Standar Terlaris

     • VZM550-01-01: 5/2 arah, tuas roller dasar, port Rc1/8, lebih disukai untuk skenario batas mekanis umum

     • VZM550-01-30: 5/2 arah, tipe tombol tekan, port Rc1/8, cocok untuk jogging dan debugging peralatan manual

     • VZM550-01-37: 5/2 arah, tipe dorong-tarik, port Rc1/8, untuk penguncian manual dan kontrol anti-salah operasi

     • VZM550-01-02: 5/2 arah, tuas roller searah, port Rc1/8, kontrol batas anti-pantulan profesional

6. Keunggulan Produk Inti

  6.1 Aliran Standar Sedang Besar

     Dilengkapi dengan port Rc1/8 universal dan koefisien aliran Cv=0,6, mencocokkan sirkuit pneumatik aliran menengah dengan sempurna, mewujudkan aksi sinkron yang stabil dari silinder ganda dan hubungan beberapa aktuator yang andal.

  6.2 Penyegelan Elastis Stabilitas Tinggi

     Mengadopsi struktur penyegelan elastis inti katup karet terintegrasi, menampilkan nol kebocoran, penahan tekanan stabil, dan kecepatan respons cepat. Produk ini memberikan masa pakai yang lama dan biaya perawatan yang sangat rendah dalam kondisi kerja industri konvensional.

  6.3 Mode Pemicu Cakupan Penuh

     Opsi aktuator lengkap termasuk tipe roller, pendorong, tuas pengalih, tombol, dan tarik-tarik sepenuhnya mencakup batas mekanis, pemicuan otomatis, debugging manual, dan skenario aplikasi interlock keselamatan.

 6.4 Instalasi Fleksibel yang Beragam

     Mendukung pemasangan braket kaki independen dan pemasangan cluster terintegrasi berjenis. Port EXH sewenang-wenang dapat disalurkan untuk pembuangan, beradaptasi dengan tata letak panel yang padat dan ruang pemasangan yang terbatas.

  6.5 Daya Tahan Industri Frekuensi Tinggi

     Mendukung operasi siklik frekuensi tinggi hingga 300c.p.m, dengan ketahanan benturan dan getaran yang sangat baik. Ini secara stabil beradaptasi dengan pengoperasian peralatan industri berat yang berkelanjutan dalam jangka panjang.

  6.6 Desain Percontohan Eksternal yang Dapat Diperluas

     Mode kontrol pilot eksternal opsional mewujudkan kontrol sumber udara jarak jauh dan terpusat, memenuhi permintaan yang sesuai dari sirkuit utama aliran besar dan sistem pneumatik terintegrasi otomatis.

7. Skenario Aplikasi Khas

     • Kontrol Sinkron Dua Silinder: Memastikan tindakan kooperatif sinkron dari silinder ganda pada peralatan otomatis untuk meningkatkan konsistensi pengoperasian.

     • Peralihan Sirkuit Pneumatik: Penjepit/pelepasan penjepit jig dan perlengkapan, peralihan stasiun dan kontrol arah loop pneumatik.

     • Pemicuan Batas Mekanis: Pemicu sinyal di tempat dan perlindungan interlock mekanis melalui aktuator tuas rol.

     • Kontrol Operasi Manual: Penelusuran peralatan, start/stop jog manual, dan kontrol manual panel melalui tipe tombol dan tarik-dorong.

     • Sirkuit Perlindungan Keselamatan: Penyetelan ulang penghentian darurat dan perlindungan interlock pintu pengaman dengan aktuator kepala jamur yang dapat dikunci.

     • Otomasi Umum Industri: Kontrol posisi frekuensi tinggi dan hubungan multi-aktuator untuk peralatan pengemasan, pencetakan, dan manufaktur elektronik.

8. Perbandingan Pemilihan Model Seri VM

Ringkasan Satu Kalimat

     Katup mekanis 5/2 arah seri SOLH VZM500 (VZM5) terintegrasiPort standar Rc1/8, aliran besar sedang Cv0.6, aktuator multi-fungsi seri lengkap, dan mode pemasangan fleksibel, menjadi komponen inti arus utama standar untuk kontrol sinkron dua silinder otomatis dan sistem peralihan sirkuit pneumatik.
