Katup Mekanik Poppet 3-Port Sedang Seri VM4 (VM400).

Merek:SOLH oleh Teknologi Richge

Penentuan Posisi Produk

     Seri VM4 (VM400) adalah katup mekanis si kecil 3 port berukuran sedang yang sepenuhnya dapat dipertukarkan dengan model asli SMC, diposisikan di antara mini VM1 dan seri VM2 standar aliran tinggi. Mendukung rentang pengoperasian penuh mulai dari vakum (-100kPa) hingga tekanan positif 1,0MPa dengan port Rc1/8 universal, tata letak perpipaan sisi ganda/bawah, konstruksi logam yang kokoh, masa pakai yang sangat lama, dan kepala aktuator lengkap yang dapat diganti. Diadopsi secara luas untuk deteksi batas langkah, pengoperasian jog manual, dan sirkuit interlock keselamatan pada peralatan otomasi umum.

Spesifikasi Teknis Inti

  1. Parameter Umum Dasar

     --  Kode Seri: VM400 (nama pendek VM4)

     --  Tipe Sirkuit: 3/2 arah; Biasanya Tertutup (standar NC), Biasanya Terbuka (TIDAK opsional

     --  Struktur: Jenis si kecil yang bertindak langsung, penyegelan rapat, tahan debu, masa pakai lebih lama

     --  Cairan yang Berlaku: Udara terkompresi, gas inert

     --  Kisaran Tekanan Pengoperasian: -100kPa ~ 1,0MPa (kompatibel dengan vakum, lebih unggul dibandingkan VM2)

     --  Suhu Sekitar & Sedang: -5 ~ +60℃ (lapisan es internal tidak diperbolehkan)

     --  Utas Port: Rc1/8 (01); opsional NPT1/8 (N01), G1/8 (F01)

     --  Performa Aliran: Luas penampang efektif 7mm², Cv = 0,38

     --  Berat Bersih: Model dasar standar 110g

     --  Tata Letak Perpipaan: Port samping (01), port bawah (00)

     --  Pelumasan: Bebas pelumasan; Pelumasan oli turbin ISO VG32 opsional

     -- Frekuensi Peralihan Maks: 60 siklus/menit untuk aktuator tombol tekan/rol; 6 siklus/menit untuk kepala kenop/pemilih

     --  Tahan Guncangan & Getaran: tahan benturan 1000m/s², tahan getaran 70m/s² (kelas industri berat)

  2. Dimensi Keseluruhan Luar (mm)

     --  Versi port samping: 18 × 30 × 57

     --  Versi port bawah: 18 × 30 × 62

  3. Definisi & Logika Rangkaian 3 Port

     -- Port 1(P): Saluran masuk pasokan udara utama

     --  Port 2(A): Port keluaran sinyal kontrol

     --  Port 3(Kanan): Port pembuangan

     --  Logika NC Biasanya Tertutup: Tidak digerakkan → P terputus dari A, A dihubungkan ke knalpot R; Setelah aktuasi → P menyambung ke A, A memutus saluran pembuangan R

Berbagai Kepala Aktuator yang Dapat Dipertukarkan

  1. Tipe Tuas Roller (Paling Populer untuk Penginderaan Batas Stroke)

     -- VM431: Tuas rol plastik POM standar

     -- VM431S: Tuas rol baja yang diperkeras untuk pengoperasian berkelanjutan yang tahan abrasi berat

     -- VM432: Tuas roller anti-pantulan satu arah untuk menghilangkan kesalahan pengoperasian pemicu mundur

 2. Tipe Plunger Lurus

     -- VM430: Model dasar pendorong lurus standar, mendukung attachment aktuator khusus yang disesuaikan

  3. Tombol Tekan & Kepala Berhenti Darurat Jamur (Jog Manual & Interlock Keselamatan)

     -- VM432: Tombol tekan standar datar

     -- VM432Y: Kepala jamur kuning dengan visibilitas tinggi untuk pemberhentian darurat

     -- VM432R: Tombol berhenti darurat jamur merah

     -- VM432G: Tombol indikator hijau

  4. Kenop/Pemilih/Aktuator Pengaman yang Dapat Dikunci

     -- VM434: kenop pemilih putar 2 posisi / 3 posisi

     -- VM435: Tombol yang dapat dikunci untuk mencegah pemicuan palsu yang tidak disengaja

     -- VM436: Mengalihkan aktuator tuas engsel

Penjelasan Kode Model

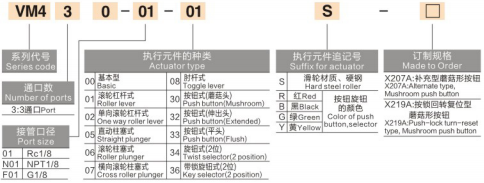

 1. (Contoh: VM431-01-01S)

     -- VM431: sirkuit 3-port + aktuator tuas rol

     -- 01: Kode utas port (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Tata letak perpipaan port samping (00 = tata letak port bawah)

     -- S: Roller baja yang diperkeras (tanpa akhiran = roller plastik POM standar)

     -- Tanda akhiran warna: Y=jamur kuning, R=jamur merah, G=tombol tekan hijau

  2. Model Standar Populer

     -- VM431-01-01A: tuas rol POM 3 port, port samping Rc1/8 (model serba guna universal)

     -- VM431S-01-01A: Roller baja keras 3 port, kondisi kerja tahan abrasi tugas berat

     --  VM430-01-00A: Plunger lurus 3 port, port bawah untuk rakitan aktuator khusus

     -- VM432Y-01-01A: Katup penghenti darurat kepala jamur kuning 3 port

Keunggulan Produk Inti

     -- Vakum ganda ultra lebar & rentang tekanan positif: Pengoperasian stabil dari vakum -100kPa hingga 1,0MPa, kompatibel dengan adsorpsi vakum dan sirkuit tekanan positif standar (VM2 tidak dapat mendukung vakum)

     -- Konstruksi penyegelan si kecil yang andal: Kekencangan udara yang luar biasa, ketahanan terhadap kontaminasi debu, respons cepat, dan masa pakai siklus yang sangat panjang

     -- Utas standar Universal Rc1/8: Ukuran port yang diadopsi secara luas untuk peralatan otomasi umum dengan kemampuan pertukaran yang luar biasa

     -- Tata letak perpipaan sisi ganda / bawah: Tata letak pemasangan fleksibel untuk penumpukan panel padat dan peralatan ruang terbatas

     -- Portofolio aktuator seri lengkap yang lengkap: Tuas rol, pendorong, tombol tekan datar, kepala jamur warna, kenop putar, dan kepala yang dapat dikunci sepenuhnya mencakup batas langkah, jog manual, penghentian darurat, dan tuntutan kontrol pemilih

     -- Bangunan industri tugas berat yang kokoh: Badan katup logam padat, roller baja yang diperkeras opsional, dan ketahanan guncangan/getaran tinggi untuk jalur produksi berkelanjutan yang keras

     -- Desain bebas pelumasan dan bebas perawatan: Biaya pengoperasian rendah dan lingkungan sirkuit udara bersih bebas oli

Skenario Aplikasi Industri yang Khas

     -- Deteksi batas langkah peralatan: Umpan balik posisi penuh silinder & meja geser dengan aktuator tuas rol

     -- Sirkuit kontrol adsorpsi & pelepasan vakum (operasi stabil pada tekanan negatif -100kPa)

     -- Uji jog manual & commissioning peralatan melalui aktuator tombol tekan panel

     -- Interlock darurat pengaman mesin: Kepala jamur berwarna kuning/merah untuk mematikan sirkuit udara dengan cepat

     - Sakelar pneumatik jig & perlengkapan untuk loop penjepit / pelepasan

     - Kontrol pemicu mekanis frekuensi tinggi mesin pengemasan, percetakan dan tekstil

     -- Umpan balik sinyal posisi stasiun kerja otomatis kecil dan sirkuit interlock keselamatan mekanis

Tabel Perbandingan Pilihan: Seri VM1 / VM2 / VM4

Ringkasan Satu Kalimat

     Katup mekanis poppet 3-port medium SOLH VM4 dilengkapi dengan port Rc1/8 universal, kapasitas aliran Cv=0,38, kompatibilitas tekanan vakum penuh ~1,0MPa, penyegelan poppet yang andal, aktuator lengkap yang dapat dipertukarkan, dan tata letak perpipaan sisi ganda/bawah, berfungsi sebagai katup kontrol mekanis medium pilihan untuk semua kondisi kerja yang memerlukan pengoperasian vakum, ketahanan abrasi, dan kinerja stabil jangka panjang.
