Generator vakum multi-tahap seri PBM/PBX

Ejector Vakum Multi-Energi Mini Multi-Tahap Seri PBM / PBX | Generator Vakum Stackable Gaya Piab

Merek: SOLH oleh Richge Technology | Generator Vakum Venturi 2 Tahap yang Dapat Ditumpuk Sangat Tipis

1. Ikhtisar Produk

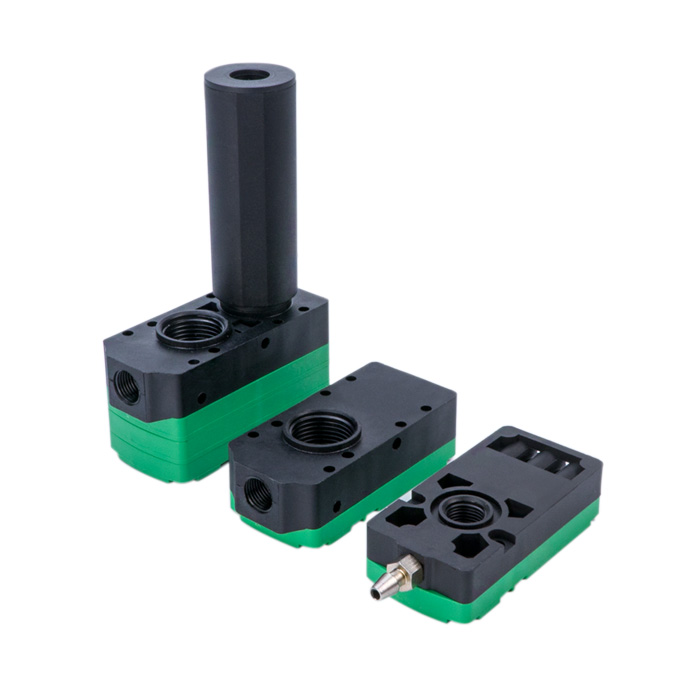

   PBM / PBX adalah generator vakum multi-tahap difusi dua tahap mini gaya Piab, juga dikenal sebagai generator vakum multi-energi. Mereka mengadopsi desain modular yang dapat ditumpuk dengan bodi ringan ultra-tipis. PBM adalah versi peredam internal standar, sedangkan PBX adalah tipe peredam eksternal gabungan. Tersedia tiga versi fungsional: Tipe A tanpa katup, Tipe B dengan katup suplai, model terintegrasi multi-energi penuh Tipe C.

  Penempatan inti: Jejak kompak, konsumsi udara rendah, dan aliran isap besar. Mendukung penumpukan manifold multi-lapis dengan kontrol independen untuk beberapa cangkir hisap. Ideal untuk robot EOAT, pembuatan palet, dan benda kerja berpori dengan cangkir hisap busa.

      • Mini Standar PBM: Peredam internal, bodi ramping, kebisingan rendah, cocok untuk unit tunggal atau rakitan bertumpuk

      • Tipe Kompon PBX X-mini: Kartrid peredam eksternal yang dapat dilepas, vakum ultimat yang lebih tinggi, aliran yang lebih besar, dan pembuangan panas yang lebih baik, dirancang untuk pengoperasian berkelanjutan dengan siklus tinggi

  Nilai ukuran: 5/10/20/30. Angka tersebut mewakili peringkat daya pompa vakum yang setara (0,05~0,3kW). Versi fungsional: Katup suplai terintegrasi B tanpa katup dasar, model multi-energi penuh C (katup suplai + katup pemutus + deteksi tekanan vakum + throttle pemutus vakum yang dapat disesuaikan).

2. Aturan Pengkodean Model

  Contoh: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM/PBX

￮ PBM: Tipe mini standar dengan peredam internal

￮ PBX: Tipe Compound X-mini dengan kartrid peredam eksternal

     • 10: Kode ukuran (5 /10 /20 /30)

￮ 5: Aliran mikro kecil, komponen kecil

￮ 10: Aliran kecil-menengah, bagian kecil 3C

￮ 20: Buku terlaris aliran sedang, karton, film & cangkir hisap busa

￮ 30: Aliran besar, lembaran berpori area luas dan pembuatan palet

     • A/B/C: Versi fungsional

￮ A: Unit dasar tanpa katup, hanya bodi generator, dikontrol oleh katup solenoid eksternal

￮ B: Versi katup tunggal, katup solenoid suplai internal, katup penahan tekanan satu arah opsional, pelepasan vakum alami

￮ C: Versi multi-energi penuh, katup suplai + katup pemecah vakum + sakelar tekanan vakum digital + throttle tiupan yang dapat disesuaikan

     • K1: Kode kombinasi katup, K1 = Katup suplai Biasanya Tertutup + Katup pemutus Biasanya Tertutup

     • 5/6: Tegangan kumparan: 5=DC24V, 6=DC12V

     • L/M: Spesifikasi kawat timah

     • FN: Output sakelar tekanan (NPN/PNP, unit opsional kPa/inHg)

  Contoh pemesanan : PBM20-C. Definisi: Peredam bawaan standar PBM, ukuran 20, model multi-energi penuh Tipe C, katup suplai & pemutus terintegrasi, pemecah vakum yang dapat disesuaikan, dan alarm deteksi vakum.

3. Perbedaan Inti PBM VS PBX

4. Perbandingan Fungsi Versi A/B/C

5. Ringkasan Spesifikasi Teknis

  Kinerja @ Tekanan Pasokan 0,5MPa

6. Panduan Seleksi

  Pilih PBM atau PBX

     • ✅ PBM: Ruang pemasangan terbatas, robot EOAT, siklus intermiten teratur, tidak diperlukan peredam yang menonjol

     • ✅ PBX: Cangkir hisap busa, karton berpori, pengoperasian terus menerus yang lama, diperlukan aliran & vakum yang lebih tinggi

  Pilih Versi A / B / C

     • ✅ Versi C Multi-Energi: Aplikasi robot, pelepasan ledakan cepat + alarm deteksi bagian yang hilang, kurangi katup dan pipa eksternal (lebih disukai)

     • ✅ Versi B: Anggaran terbatas, tidak ada pelepasan vakum tiup, benda kerja dilepaskan dengan bobot sendiri

     • ✅ Versi A: Perlengkapan tetap dengan katup solenoid eksternal yang ada, biaya pengadaan terendah

  Fitur Manifold Stackable (Keunggulan Utama PBM/PBX)

     PBM5 dapat menumpuk hingga 16 lapisan; PBM10 mendukung hingga 12 lapisan. PBX berbagi kemampuan penumpukan yang sama. Setiap lapisan memiliki sirkuit vakum independen tanpa saling campur tangan, berbagi satu pasokan udara utama. Pilihan terbaik untuk transfer multi-stasiun dan modul multi-nosel.

     Bahan segel: NBR untuk kondisi umum; FKM untuk lingkungan korosif food grade atau asam/alkali.

7. Sirkuit Pneumatik untuk Model Multi-Energi Tipe C

     Sumber udara → Filter udara AFC (dilarang kabut oli) → Pengatur tekanan AR → port pasokan udara PBM/PBX-C; Port vakum → filter vakum ZFC → cangkir hisap. Dua kabel sinyal DC24V terhubung ke PLC: satu untuk kontrol adsorpsi vakum, yang lainnya untuk pemutusan vakum yang dapat disesuaikan. Sinyal umpan balik vakum digunakan untuk mendeteksi benda kerja yang hilang/jatuh.

8. Catatan Operasi

     • Pasokan udara harus kering dan disaring, pelumas kabut oli dilarang. Kontaminasi minyak akan menyumbat nozel dua tahap.

     • Filter vakum ZFC harus dipasang di pipa vakum. Debu dengan mudah menyumbat nosel dan mengurangi daya isap.

     • Kartrid peredam eksternal PBX harus terpasang sepenuhnya; menghapusnya menyebabkan suara yang sangat keras.

     • Sesuaikan throttle pemecah vakum Tipe C secara perlahan. Pembukaan yang berlebihan akan menerbangkan film tipis dan benda kerja kertas.

     • Untuk rakitan manifold bertumpuk multi-unit, perbesar pipa suplai udara utama untuk menstabilkan tekanan di semua unit.

     • Toleransi suhu yang luas; pastikan tidak ada lapisan es pada sumber udara dalam kondisi suhu rendah.
