Katup Poppet Mekanik Seri VM2 (VM200) Sedang 2/3 Port

Merek: SOLH oleh Richge Technology

Penentuan Posisi Produk

     Seri VM2 (VM200) adalah katup poppet mekanis 2/3 port berukuran sedang yang dapat diganti sepenuhnya dengan model standar SMC. Mengadopsi konstruksi penyegelan si kecil yang andal, ia memiliki kapasitas aliran tinggi yang luar biasa (Cv≈0,87), port standar Rc1/4 universal, bangunan industri yang kokoh, dan kepala aktuator lengkap yang dapat diganti. Ini adalah katup kontrol mekanis utama untuk deteksi batas langkah, pengoperasian manual, dan peralihan sirkuit udara pada semua jenis mesin otomatis.

Spesifikasi Teknis Inti

  1 Parameter Dasar

     -- Kode Seri: VM200 (nama pendek VM2)

     -- Jenis Sirkuit: 2-port (VM22x), 3-port (VM23x, NC biasanya tertutup sebagai standar)

     -- Struktur: Jenis si kecil akting langsung dengan penyegelan yang sangat baik dan masa pakai yang lama

     - Cairan yang Berlaku: Udara terkompresi, gas inert

     -- Kisaran Tekanan Pengoperasian: 0 ~ 1,0 MPa (tidak kompatibel dengan vakum)

     -- Suhu Sekitar & Sedang: -5 ~ +60℃ (lapisan gula tidak diperbolehkan)

     -- Utas Pelabuhan: Rc1/4 (02); opsional NPT1/4 (N02), G1/4 (F02)

     -- Performa Aliran: Luas penampang efektif 19 mm², Cv = 0,87

     -- Berat Bersih: Model standar 90 g

     -- Tata Letak Perpipaan: Port samping (01), port bawah (00)

     - Persyaratan Pelumasan: Bebas pelumasan; Pelumasan oli turbin ISO VG32 opsional

  2. Dimensi Luar Keseluruhan (mm)

     -- Versi port samping: 17 × 44 × 25

     -- Versi port bawah: 17 × 44 × 30

Definisi Rangkaian & Logika Kerja (3-port / 2-port)

  1. Model 3-port (VM23x, Paling Banyak Digunakan)

     -- Port 1(P): Saluran masuk pasokan udara utama

     -- Port 2(A): Output sinyal kontrol

     -- Port 3(Kanan): Port pembuangan

     -- Logika NC Biasanya Tertutup: Tidak digerakkan → P terputus dari A, A terhubung ke R; Setelah aktuasi → P terhubung ke A, A memotong knalpot R

  2. Model 2 port (VM22x)

     -- Port 1(P): Input cairan

     -- Port 2(A): Keluaran kontrol

     -- Biasanya Tertutup : Saluran udara terbuka bila ditekan, langsung terputus setelah dilepas

Portofolio Kepala Aktuator Penuh yang Dapat Dipertukarkan

 1. Tipe Tuas Roller (Untuk Deteksi Batas Pukulan, Paling Populer)

     -- VM231/221: Tuas rol plastik POM standar

     -- VM231S/221S: Rol baja yang diperkeras untuk kondisi kerja tahan abrasi tugas berat

     -- VM233/223: Tuas roller anti-pantulan satu arah

  2. Tipe Plunger Lurus

     VM230/220: Plunger dorong lurus standar

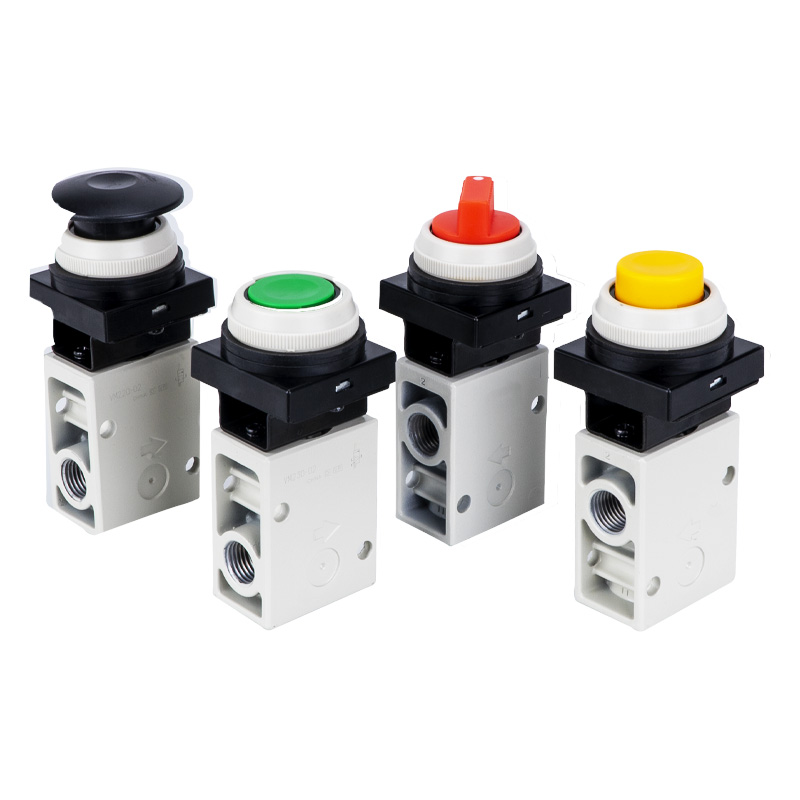

3. Tipe Tombol Tekan (Untuk Pengoperasian Jog Manual)

     -- VM232/222: Tombol tekan standar datar

     -- VM232Y/222Y: Kepala jamur kuning dengan visibilitas tinggi untuk pemberhentian darurat

     -- VM232G/222G: Tombol indikator hijau

 4. Aktuator Khusus Opsional

     Tuas engsel, tuas pengalih, kenop putar yang dapat dikunci, tuas dua arah, dan kepala pemicu khusus lainnya

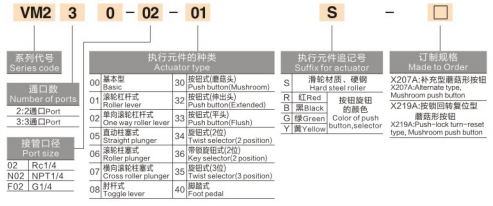

 Penjelasan Kode Model

   1. (Contoh: VM231-02-01S)

     -- VM231: sirkuit 3 port + aktuator tuas rol

     -- 02: Ukuran ulir port (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Tata letak port samping (00 = tata letak port bawah)

     -- S: Roller baja yang dikeraskan (tanpa akhiran = roller POM standar)

     -- Akhiran warna: A=hitam standar; Y=jamur kuning; G = tombol hijau

  2. Model Standar Umum

     -- VM231-02-01A: 3-port, roller POM, Rc1/4, port samping (model serba guna universal)

     -- VM231S-02-01A: 3-port, roller baja yang diperkeras, Rc1/4, port samping (kondisi kerja tahan abrasi berat)

     -- VM230-02-00A: 3-port, pendorong lurus, port bawah

     -- VM232Y-02-01A: 3-port, tombol berhenti darurat jamur kuning, port samping

Keunggulan Produk Inti

     -- Performa aliran tinggi sedang: Cv=0,87, kapasitas aliran hampir 8 kali lebih tinggi dibandingkan VM1 mini (Cv=0,11), sangat cocok dengan sirkuit pneumatik aliran sedang

     -- Port Rc1/4 Universal: Ukuran ulir arus utama standar untuk peralatan otomasi dengan kompatibilitas lintas model yang sangat baik

     -- Penyegelan si kecil yang andal: Kekencangan udara yang baik, ketahanan terhadap kontaminasi debu, respons cepat, dan masa pakai lebih lama

     -- Dukungan tata letak perpipaan ganda: Opsi port samping & bawah untuk tata letak pemasangan panel padat yang fleksibel

     -- Cakupan aktuator lengkap: Tuas rol, pendorong, tombol datar, dan kepala jamur tersedia untuk mencakup batas mekanis, jog manual, dan penghentian darurat di semua skenario

     - Konstruksi kokoh tugas berat: Badan katup logam; Rol baja keras akhiran S opsional untuk operasi berkelanjutan industri yang keras

     -- Desain bebas pelumasan: Beban kerja perawatan rendah, pengoperasian sirkuit udara bersih dan ramah lingkungan

Skenario Aplikasi Khas

     -- Penginderaan batas langkah peralatan: Deteksi posisi penuh silinder / meja geser dengan aktuator tuas rol

     -- Kontrol jog manual: Uji coba alat berat di lokasi dan pengoperasian panel melalui tombol tekan

     -- Interlock darurat keselamatan: Kepala jamur kuning untuk pemutusan sirkuit udara dengan cepat

     -- Peralihan jig & perlengkapan: Kontrol putaran pneumatik penjepit / pelepasan penjepit

     -- Jalur produksi otomatis: Sinyal posisi stasiun kerja dan sirkuit interlock pengaman mekanis

     -- Mesin pengemasan, tekstil, dan percetakan: Loop kontrol pemicu mekanis frekuensi tinggi

Perbandingan Seleksi: Tabel Referensi Cepat VM1 VS VM2

Ringkasan Satu Kalimat

     Katup poppet mekanis ukuran sedang SOLH VM2 dilengkapi dengan port Rc1/4 universal, kapasitas aliran tinggi Cv=0,87, aktuator lengkap yang dapat dipertukarkan, dan opsi perpipaan sisi ganda/bawah, bertindak sebagai katup kontrol mekanis arus utama standar untuk semua sirkuit peralihan pneumatik otomasi industri.
