Katup Poppet Mekanis Port Mini 2/3 Seri VM1 (VM100).

Merek: SOLH oleh Richge Technology

 Penentuan Posisi Produk

     Seri VM1 (VM100) adalah katup si kecil mekanis port 2/3 mini yang dapat dipertukarkan sepenuhnya dengan model asli SMC. Ini mengadopsi struktur penyegelan si kecil yang andal dengan garis ultra-kompak yang ringan, rentang tekanan pengoperasian yang luas yang mencakup vakum dan tekanan positif, dan banyak kepala aktuator yang dapat dipertukarkan. Banyak digunakan untuk deteksi posisi peralatan, penginderaan batas langkah, pengoperasian jog manual, dan peralihan sirkuit udara kecil pada mesin otomatis kompak.

Spesifikasi Teknis Inti (Seri VM100 / VM1)

  1 Parameter Dasar

     -- Jenis Sirkuit: 2-port (NC / NO), 3-port (N.C. / N.O.)

     -- Struktur: Jenis si kecil yang bertindak langsung dengan kinerja penyegelan yang ketat

     -- Cairan yang Berlaku: Udara terkompresi, gas inert

     -- Kisaran Tekanan Pengoperasian: -100kPa ~ 1,0MPa (kompatibel dengan vakum)

     -- Suhu Sekitar & Sedang: -5 ~ +60℃ (tanpa lapisan gula internal)

     -- Ukuran Ulir Port: M5, Rc1/8 (NPT1/8 & G1/8 opsional)

     -- Kapasitas Aliran: Cv=0,11, luas penampang efektif 2,5mm²

     -- Berat Bersih: Versi port samping 60g, versi port bawah 67g (ultra-ringan)

     -- Opsi Tata Letak Perpipaan: Port samping, port bawah

     -- Persyaratan Pelumasan: Pengoperasian bebas pelumasan

  2. Dimensi Keseluruhan

     -- Model port samping: 11 × 36 × 16 mm

     -- Model port bawah: 11 × 28 × 25 mm

 Definisi Rangkaian & Logika Kerja (3-port / 2-port)

   1. Tipe 3-port (VM13x, Paling Populer)· Port 1(P): Saluran masuk pasokan udara

     -- Port 2(A): Keluaran kontrol

     -- Port 3(Kanan): Port pembuangan

     -- Biasanya Tertutup NC: Tidak digerakkan → P terpotong dari A, A terhubung ke R

     -- Biasanya Terbuka NO: Tidak digerakkan → P terhubung ke A, A terputus dari R

   2. Tipe 2 port (VM12x)

     -- Port 1(P): Masukan cairan

     -- Port 2(A): Keluaran kontrol

     -- Logika Biasanya Tertutup: Saluran udara terbuka saat ditekan, terputus setelah dilepaskan

Berbagai Kepala Aktuator yang Dapat Dipertukarkan

 1. Tipe Plunger Lurus Dasar

     -- VM130 / VM120: Plunger langkah standar 4,8 mm

     -- VM130U / VM120U: Plunger langkah pendek 2,5 mm

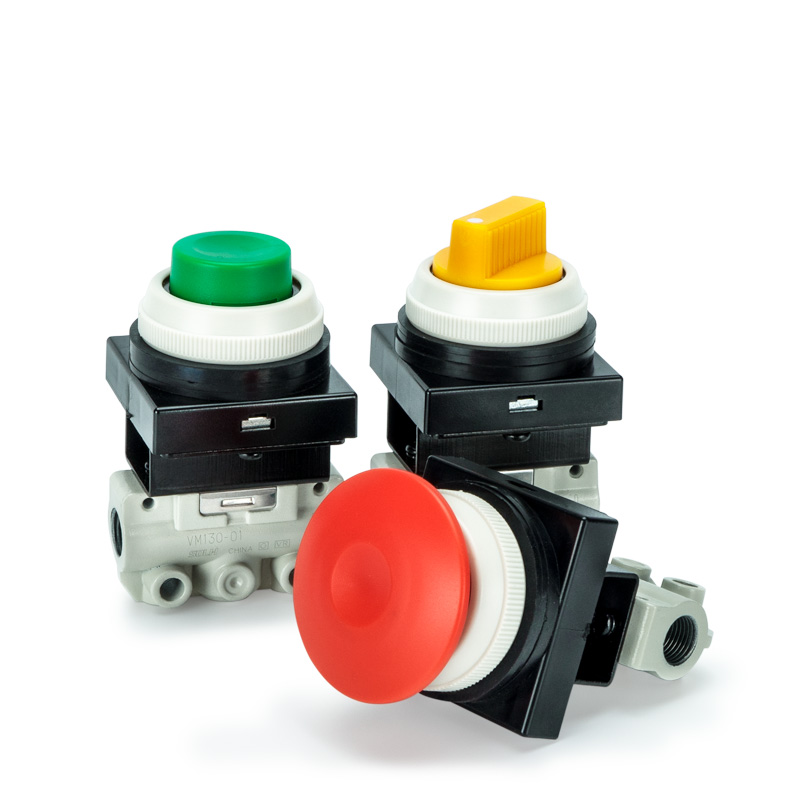

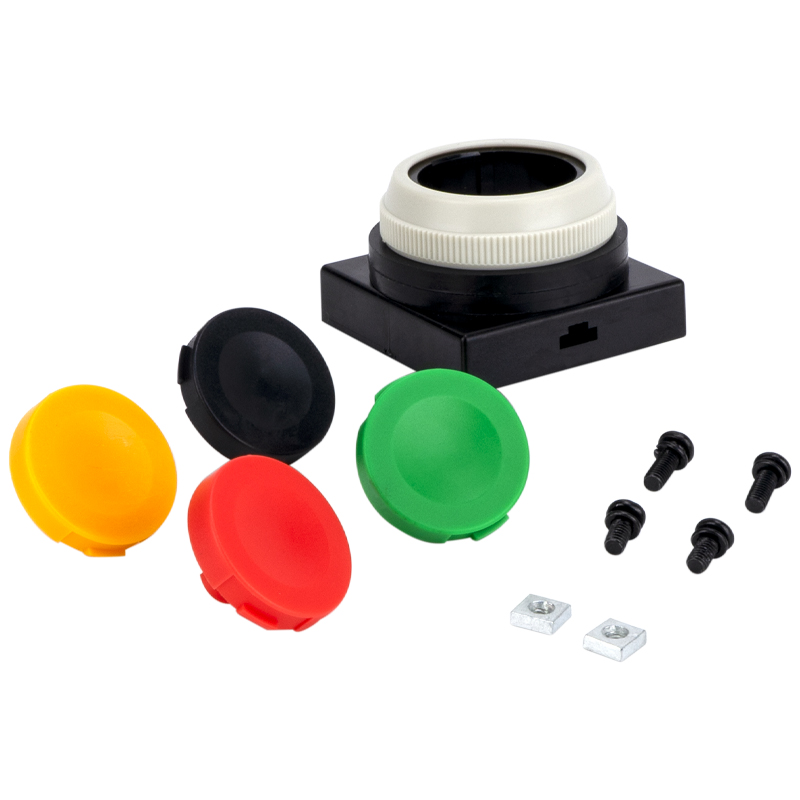

 2. Tipe Tombol Tekan (Operasi Jog Manual)

     -- VM132 / VM122: Tombol tekan standar datar

     -- VM132Y / VM122Y: Kepala jamur kuning untuk pemberhentian darurat & visibilitas tinggi

     -- VM132G / VM122G: Tombol indikator hijau

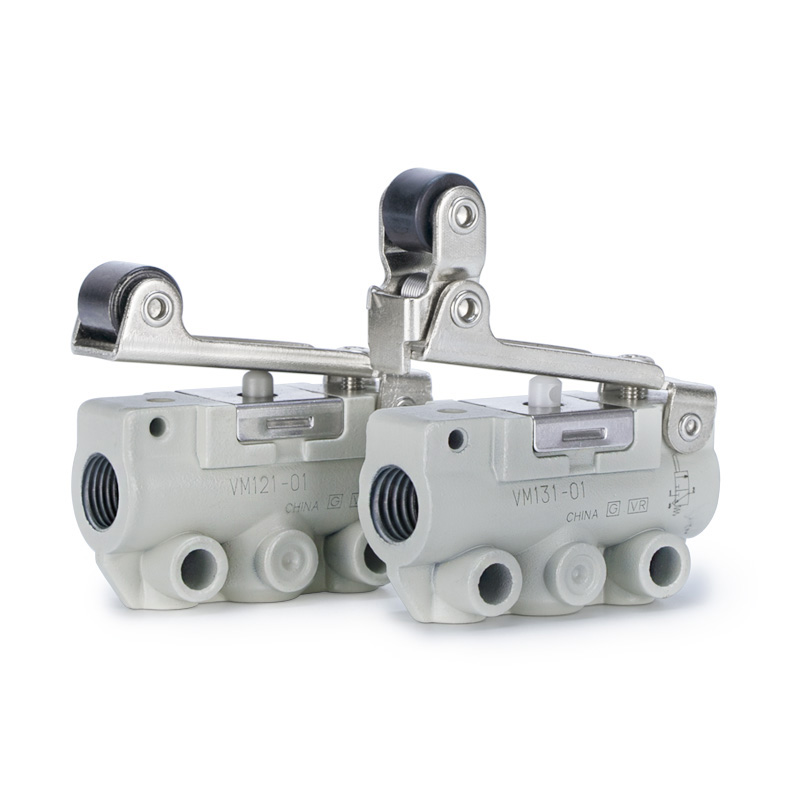

  3. Tipe Tuas Roller (Deteksi Stroke & Batas)

     -- VM131 / VM121: Tuas rol lurus standar

     -- VM131U / VM121U: Tuas roller travel pendek

     -- VM133 / VM123: Tuas roller anti-pantulan satu arah

  4. Aktuator Ekstra Opsional

     Tuas engsel, tuas pengalih, kenop putar yang dapat dikunci, dan kepala pemicu yang lebih dapat disesuaikan

 Penjelasan Kode Model

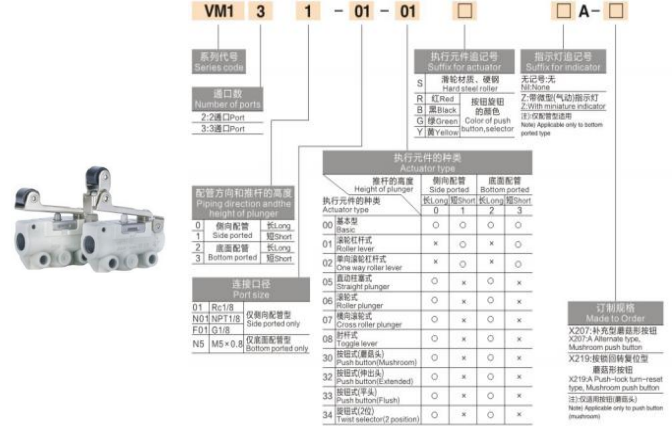

  1.  (Contoh: VM131-01-01A)

     -- VM131: sirkuit 3 port + aktuator tuas rol

     -- 01: Kode utas port (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Tata letak port samping (02 = tata letak port bawah)

     -- Kode akhiran: A=standar; Y=jamur kuning; G=tombol hijau; U = pukulan pendek

  2. Model Standar Umum

     -- VM131-01-01A: tuas roller 3 port, Rc1/8, port samping (paling banyak digunakan)

     -- VM132-M5-00A: tombol tekan datar 3 port, ulir M5, port bawah

     -- VM130U-01-N01Y: Plunger pendek 3 port, NPT1/8, kepala darurat jamur kuning

Keunggulan Produk Inti

     -- Ultra-kecil & ultra-ringan: Hanya 60g dengan lebar sempit 11mm, cocok untuk penyematan mesin internal dan pemasangan susunan panel padat

     -- Kisaran tekanan universal yang luas: Kompatibel dengan vakum penuh hingga tekanan positif 1,0MPa untuk kontrol sirkuit serbaguna

     -- Struktur penyegelan si kecil yang tahan lama: Kekencangan udara yang sangat baik, masa pakai yang lama, dan ketahanan terhadap kontaminasi debu yang kuat

     -- Perpipaan & pemasangan fleksibel: Opsi port samping / bawah, pemasangan samping, pemasangan bawah, alas braket opsional (VM1-B)

     -- Desain bebas pelumasan: Biaya perawatan rendah dan pengoperasian loop udara bersih

     - Portofolio aktuator lengkap: Cocok dengan joging manual, batas langkah, penghentian darurat keselamatan, dan semua skenario kerja pemicu mekanis

Skenario Aplikasi Khas

     -- Sakelar batas langkah alat berat: Deteksi umpan balik posisi langkah penuh silinder

     -- Jog manual & commissioning peralatan: Sirkuit udara uji manual tombol tekan panel

     -- Interlock pengaman & loop penghenti darurat: Aktuator kepala jamur kuning untuk keamanan alat berat

     -- Jig mini & perlengkapan penjepit: Sakelar pneumatik penjepit / pelepasan penjepit

     -- Sirkuit kontrol vakum: Peralihan stabil dalam kondisi vakum -100kPa

     -- Peralatan otomasi umum: Sinyal udara pemicu mekanis & sirkuit umpan balik posisi

Ringkasan Satu Kalimat

     Katup si kecil mekanis miniatur SOLH VM1 memiliki bodi ringkas 60g yang sangat ringan, penyegelan si kecil yang andal, rentang pengoperasian vakum penuh ~ 1,0MPa, tata letak port sisi ganda/bawah, dan kepala aktuator lengkap yang dapat dipertukarkan, berfungsi sebagai katup kontrol udara pemicu mekanis pilihan untuk semua peralatan otomatis kecil.
