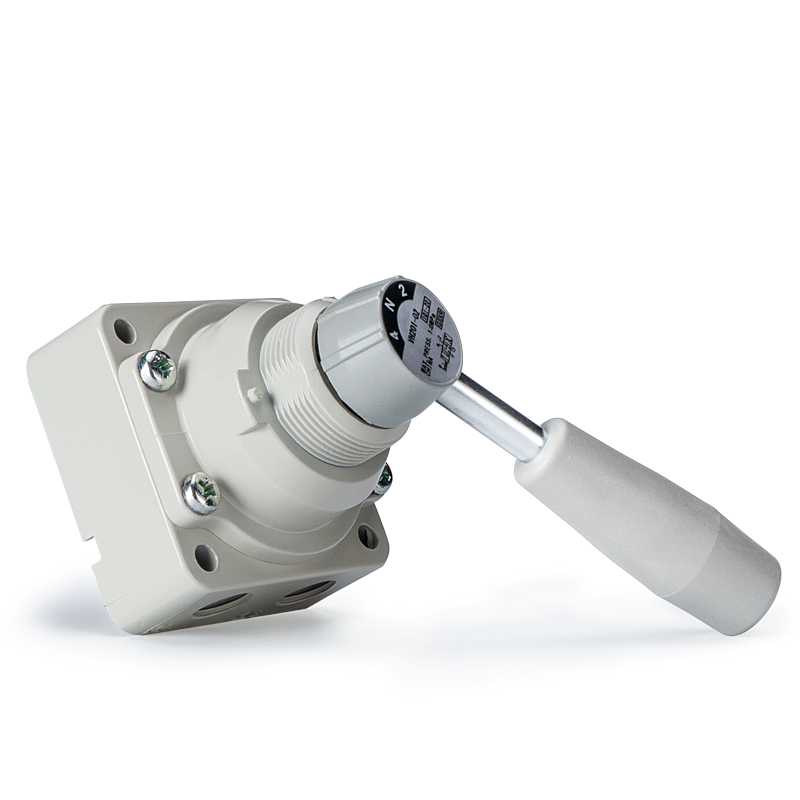

Katup Tangan Putar Manual 4 Arah Seri VH

Merek: SOLH oleh Richge Technology

Penentuan Posisi Produk

     Seri VH adalah katup tangan putar manual 4 arah yang dioperasikan dengan putaran pegangan 90° untuk mengganti sirkuit udara. Hal ini banyak digunakan untuk perubahan arah manual, commissioning peralatan, penghentian darurat dan peralihan sumber udara dalam sistem pneumatik, menampilkan struktur mekanis sederhana, keandalan yang stabil, dan indikasi posisi visual yang jelas.

Struktur Inti & Prinsip Kerja

     - Tipe Katup: katup spul putar manual 4 arah

     -- Mode Operasi: Rotasi pegangan 90° untuk peralihan posisi

     -- Definisi Port: Saluran masuk suplai P, port output kerja A/B, port pembuangan R

     -- Tiga fungsi pusat standar:

        1. Tertutup Tengah (Model 200/210): Semua port disegel pada posisi tengah untuk menjaga tekanan silinder

        2. Knalpot Tengah (Model 201/211): Port A & B terhubung ke knalpot untuk pelepasan tekanan penuh

        3. 2-Posisi (Model 202/212): Tidak ada posisi tengah, hanya dua status P→A / P→B

     - Struktur Penyegelan: Segel spul putar presisi dengan kebocoran internal sangat rendah

     -- Opsi Pemasangan: Perpipaan samping / perpipaan bawah; pemasangan panel / pemasangan badan katup langsung.

Spesifikasi Teknis Lengkap

  1. Parameter Umum Universal

     - Cairan yang Berlaku: Udara terkompresi

     - Tekanan Bukti: 1,5 MPa

     -- Tekanan Pengoperasian Maks: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Suhu Sekitar & Sedang: -5 ~ +60℃ (lapisan gula tidak diperbolehkan)

     -- Sudut Rotasi Pengoperasian: 90°

     - Persyaratan Pelumasan: Bebas pelumasan; Pelumasan oli turbin ISO VG32 opsional

     -- Bahan: Badan katup – paduan seng/aluminium die-cast; pegangan – resin rekayasa

  2. Tabel Ukuran Seri & Parameter Port

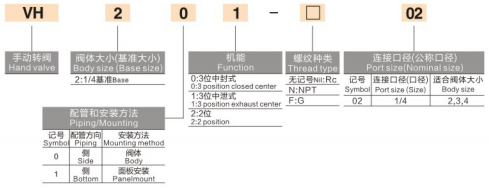

Penjelasan Kode Model

  1. Contoh: VH210-02

     -- VH: Kode seri dasar

     -- 2: Kode ukuran (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Tata letak perpipaan (0 = port samping, 1 = port bawah)

     -- 0: Fungsi tengah (0=tengah tertutup, 1=knalpot tengah, 2=2 posisi)

     -- 02: Kode ukuran port (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Model Standar Populer

     -- VH210-02: 1/4", pipa bawah, 3 posisi tengah tertutup (paling banyak digunakan)

     -- VH200-02: 1/4", pipa samping, 3 posisi tengah tertutup

     -- VH201-02: 1/4", pipa samping, knalpot tengah 3 posisi

    -- VH310-03: 3/8", pipa bawah, 3 posisi tengah tertutup

 Keunggulan Produk Inti

  1. Pengoperasian Intuitif dengan Kunci Posisi Bawaan

      Pegangan putar 90° dengan posisi sakelar yang terlihat jelas; kunci pemosisian mekanis terintegrasi mencegah kesalahan pengoperasian yang tidak disengaja.

  2. Tiga Pilihan Fungsi Pusat untuk Beragam Kondisi Kerja

     -- Tengah Tertutup (200/210): Pertahankan tekanan penjepitan silinder selama peralatan dimatikan

     -- Knalpot Tengah (201/211): Pelepasan tekanan yang aman dan ventilasi sistem penuh untuk pemeliharaan

     -- 2-Posisi (202/212): Peralihan dua arah sederhana tanpa posisi penahan perantara

  3. Desain Multi-Mount yang Sangat Fleksibel

     Mendukung tata letak perpipaan samping dan perpipaan bawah; tersedia dua metode pemasangan: pemasangan panel rata atau pemasangan badan katup langsung.

  4. Umur Panjang yang Kuat & Bebas Perawatan

      Struktur penyegelan putar yang tahan lama dengan ketahanan terhadap debu dan kontaminasi yang luar biasa; tidak diperlukan pelumasan atau perawatan rutin.

Skenario Aplikasi Khas

     - Peralihan dua arah manual untuk silinder pneumatik

     -- Kontrol manual sementara, ventilasi tekanan selama commissioning & pemeliharaan peralatan

     -- Isolasi penghentian darurat dan pemutusan sumber udara untuk interlock keselamatan alat berat

     -- Stasiun pemicu manual untuk peralatan produksi semi-otomatis

     - Demonstrasi sirkuit pneumatik dan bangku tes pengajaran kontrol dasar

Ringkasan Satu Kalimat

     Katup tangan putar manual 4 arah SOLH VH memiliki fitur operasi putar 90°, tiga fungsi tengah yang dapat dipertukarkan, opsi perpipaan samping/bawah, dan metode pemasangan panel/katup ganda, berfungsi sebagai komponen universal standar untuk peralihan pneumatik manual, commissioning di lokasi, dan isolasi sirkuit udara keselamatan.
